Historia y evolucin de las comunicaciones El hombre
Historia y evolución de las comunicaciones El hombre siempre se las ha ingeniado para ser protagonista y facilitar las cosas. Las telecomunicaciones comenzaron en 1830 con la utilización del telégrafo que permitió diversos tipos de comunicaciones digitales utilizando códigos como el morse, desde este tiempo hasta nuestros días la Telecomunicaciones se tiende al abaratamiento de la utilización de las Redes Digitales de Banda Ancha que operan a gran velocidad.
Medios de trasmisión más comunes de las telecomunicaciones El cable coaxial está echo de dos conductores que comparten un eje común, típicamente, el centro del cable es de cobre relativamente sólido con una cubierta aislante plástica. El cable par trenzado está compuesto de conductores de cobre aislados por material plástico y trenzados en pares. La fibra óptica es muy medio de comunicación que utiliza la luz confinada en una fibra de vidrio para transmitir grandes cantidades de información en el orden de Gigabits (1 x 109 bits) por segundo.
Tendencias del mundo de las telecomunicaciones v Panorama general de las tendencias de la reglamentación y el mercado de las TIC v Creación de planes, estrategias y políticas nacionales sobre banda ancha v Reglamentación del acceso abierto en la economía digital v Algo debe cambiar para que todo siga igual: Estrategias para la financiación del acceso universal a la banda ancha v La innovación habilitada por banda ancha v Respuestas al reto reglamentario de los medios sociales v Derechos de propiedad intelectual en la economía digital actual v Panorama normativo de la banca móvil v Residuos-e y reciclaje: ¿Quién es responsable?
Historia del internet Febrero de 1946 Primera Computadora Electrónica. John Presper Eckerky y John William Mauchly construyen la “ENIAC”. Su propósito calcular la trayectoria de proyectiles para el laboratorio de Balística del ejercito. Octubre de 1955 la Eniac es desactivada para siempre. 1950 Computadoras conectadas con otras computadoras Se desarrolla un proyecto llamado RAND: Researching And Development y se crea para agilizar el intercambio entre investigadores en inteligencia artificial.
1958 Nace ARPA, abuelo de Internet Se desarrolla ARPA con el objetivo de impulsar la investigación y el desarrollo tecnológico con fines estratégicos y militares en Estados Unidos, en su seno nace ARPANET, considerado el abuelo de Internet. 1960 Red mundial Joseph Carl Robnett Licklider piensa que es posible que se desarrolle una red para todo el mundo. 1961 Junio/ Paquetes de información inician su viaje Se propone que la información viaje por “paquetes”, es decir un conjunto de datos unidos. Esto lo proponen Vinton Cerf y Robert Khan. Personajes clave en la historia del Internet.

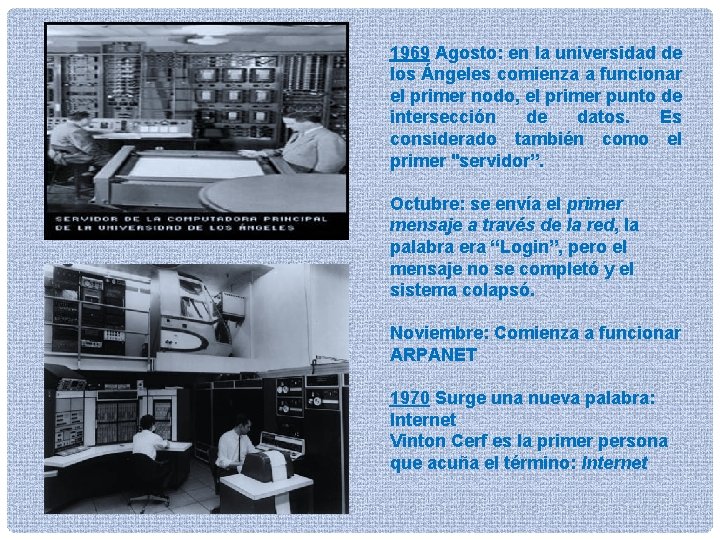

1969 Agosto: en la universidad de los Ángeles comienza a funcionar el primer nodo, el primer punto de intersección de datos. Es considerado también como el primer "servidor”. Octubre: se envía el primer mensaje a través de la red, la palabra era “Login”, pero el mensaje no se completó y el sistema colapsó. Noviembre: Comienza a funcionar ARPANET 1970 Surge una nueva palabra: Internet Vinton Cerf es la primer persona que acuña el término: Internet
1971 Ray tomlinson contratado por la empresa BBN, idea un programa de correo electrónico para enviar mensajes a través de la red. 1972 Febrero/ Llega el @rroba: que sirve para separar el nombre del destinatario del lugar donde se encuentra. 1972 Surge el primer virus llamado “Creeper” y por supuesto su antivirus, llamado “Reaper”, inventados por Robert Thomas Morris 1975 Bill Gates Funda Microsoft, que se dedica a desarrollar, fabricar y producir software y equipos electrónicos. A mediados de los 80′s dominará el mercado de ordenadores, con millonarios beneficios económicos en cuanto a empleos y ganancias.
1976 Steve Jobs Junto con Steve Wozniak diseñan una computadora más pequeña y barata, incluso más fácil de utilizar. La bautizan con el nombre de Apple ya que se encontraban en Oregon, en unos huertos donde había trabajado. 1995 Internet Explorer, Microsoft lanza su navegador oficial de sistema operativo en el que viene incluido. 1996 Se crea Hotmail, que después será propiedad de Microsoft. 1997 La guerra de los navegadores, Se crean los ya conocidos blogs 2001 Nace Wikipedia. 2004 Facebook creado por Mark Suckerberk sale a la luz.
Tendencias de internet v La crisis del correo electrónico v Conexión a Internet desde el televisor v Aplicaciones v TIS v Delgadez, táctiles y más núcleos en procesadores v Juegos v Social Media Optimización v Ofertas personalizadas v Ni colas, ni tarjetas ni carteras v Expansión del e- commerce v Publicidad en Internet
Elementos principales de cableado UTP
El cable UTP, es una clase de cable que no se encuentra blindado y que suele emplearse en las telecomunicaciones. como por ejemplo, conexiones para la creación de una LAN.
TIPOS DE CABLES UTP Categoría 1: Es el más adecuado para las comunicaciones telefónicas. No es adecuado para transmitir datos o para trabajarlos en una red. Se utiliza sobre todo en instalaciones de cableado. Categoría 2: es capaz de transmitir datos de hasta 4 Mbps. no es adecuado para la transmisión de datos en una red. Categoría 3: es un par trenzado, sin blindar, capaz de llevar a la creación de redes 100 BASE-T y puede ayudar a la transmisión de datos de hasta 16 MHz con una velocidad de hasta 10 Mbps. No se recomienda su uso con las instalaciones nuevas de redes.
Categoría 4: es un par trenzado sin blindar que soporta transmisiones de hasta 20 MHz. Es confiable para la transmisión de datos por encima del CAT 3 y puede transmitir datos a una velocidad de 16 Mbps. Se utiliza sobre todo en las redes Token Ring. Categoría 5: ayuda a la transmisión de hasta 100 MHz con velocidades de hasta 1000 Mbps. Estos cables se utilizan para la conexión de computadoras conectadas a redes de área local. Categoría 5 e: es una versión mejorada sobre el de nivel 5, Sus características son similares. Es más adecuado para operaciones con Gigabit Ethernet y es una excelente opción para red 1000 BASE T.
Categoría 6: es una propuesta de par trenzado sin blindar que puede. Este cable con alambres de cobre puede soportar velocidades de 1 GB. CAT 6 es compatible con el CAT 5 e, CAT 6 y CAT 3. posee estrictas reglas acerca del ruido del sistema y la diafonía. Categoría 7: CAT 7 es un estándar Ethernet de cable de cobre 10 G que mide más de 100 metros. Es compatible con CAT 5 y CAT 6 y tiene reglas más estrictas que CAT 6 sobre el ruido del sistema y la diafonía.
base T y la diferencia entre las medidas de esta unidad Es una variedad de protocolo de red Ethernet recogido en la revisión IEEE 802. 3 i en 1990 que define la conexión mediante cable de par trenzado. Utilizada en cortas distancias debido a su bajo costo. Cada cable consta de 4 parejas de cable.
10 Base T (dist. máx. 100 mts): Modo de transmisión: Banda Base Método de acceso al cableado: Portadora sensitiva Topología: Estrella Estándar: 802. 3 i Cable: U TP Conector: rj 45 100 Base T (dist. max 100 mts): También con ocida como: Fast Ethernet Método de acceso al cableado: Portadora sensitiva. Topología: Estrella Estándar: 802. 3 u Conector: rj 45 1000 Base T (dist. max 100 mts) Estándar: 80 2. 3 ab Es un estándar para redes de área loc al del tipo Gigabit Ethernet sobre cable de co bre trenzado sin apantallamiento. Fue aproba do por el IEEE 802. 3 en 1999. En esta se utiliz a UTP de Categoría 5 e o superior.
100 Base TX (X= Extender) 100 Base‐TX es la forma predominante de Fast Etherne t a 100 Mbit/s. Utiliza cables de cat 5. CABLES SIMILARES AL UTP Foiled twisted pair: o par trenzado con blindaje global: son unos cables de pares que poseen una pantalla con ductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 12 ohmios.
Shielde dtwisted pair: o par trenzado blindado: se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión sin blindaje.
ORGANISMOS QUE RIGEN LAS NORMAS DE CABLEADO ESTRUCTURADO.
Instituto Nacional Estadounidense de Estándares: Organización Privada sin fines de lucro fundada en 1918, la cual administra y coordina el sistema de estandarización voluntaria del sector privado de los Estados Unidos. ANSI acredita a organizaciones que realizan certificaciones de productos o de personal de acuerdo con los requisitos definidos en los estándares internacionales. Los programas de acreditación ANSI se rigen de acuerdo a directrices internacionales en cuanto a la verificación gubernamental y a la revisión de las validaciones.
La EIA se fundó en 1924 y representa a fabricantes de componentes, partes, sistemas y equipo electrónicos para comunicaciones, industrias, gobierno y consumo en general. La EIA publica un Índice de Publicaciones de EIA semianual gratuito que contiene información sobre precios, contenido y pedidos de sus publicaciones. Alianza de Industrias Electrónicas: Es una organización comercial compuesta como una alianza de asociaciones de comercio para los fabricantes de electrónica en el de los Estados Unidos. Desarrolla normas y publicaciones sobre las principales áreas técnicas: los componentes electrónicos, electrónica del consumidor, información electrónica, y telecomunicaciones.
TIA se formó en abril de 1988 después de una fusión de USTSA y de la Información y Telecomunicaciones del Grupo de Tecnología de la EIA. Evaluación del impacto ambiental comenzó como la Asociación de Fabricantes de Radio en 1924. Asociación de la Industria de Telecomunicaciones. Es la principal asociación comercial que representa el mundial de la información y la comunicación (TIC) a través de la elaboración de normas, los asuntos de gobierno, oportunidades de negocios, inteligencia de mercado, la certificación y en todo el mundo el cumplimiento de la normativa ambiental.

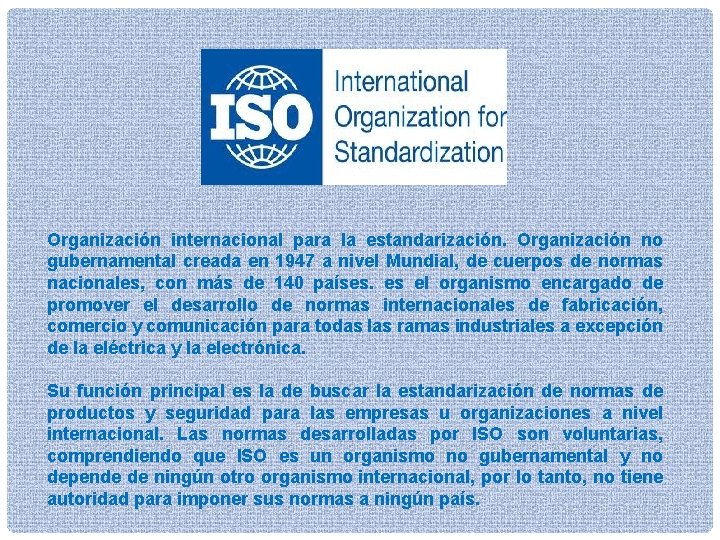

Organización internacional para la estandarización. Organización no gubernamental creada en 1947 a nivel Mundial, de cuerpos de normas nacionales, con más de 140 países. es el organismo encargado de promover el desarrollo de normas internacionales de fabricación, comercio y comunicación para todas las ramas industriales a excepción de la eléctrica y la electrónica. Su función principal es la de buscar la estandarización de normas de productos y seguridad para las empresas u organizaciones a nivel internacional. Las normas desarrolladas por ISO son voluntarias, comprendiendo que ISO es un organismo no gubernamental y no depende de ningún otro organismo internacional, por lo tanto, no tiene autoridad para imponer sus normas a ningún país.
La fundación de la IEEE se crea con la fusión de AIEE e IRA. Instituto de Ingenieros Eléctricos y de Electrónica. Es una asociación técnico-profesional mundial dedicada a la estandarización, entre otras cosas. Es la mayor asociación internacional sin fines de lucro formada por profesionales de las nuevas tecnologías, como ingenieros electricistas, ingenieros en electrónica, científicos de la computación, ingenieros en informática, ingenieros en biomédica, ingenieros en telecomunicación e Ingenieros en Mecatrónica. Principalmente responsable por las especificaciones de redes de área local como 802. 3 Ethernet, 802. 5 Token. Ring, ATM y las normas de Gigabit Ethernet.
En la primavera de 1884, un pequeño grupo de individuos relacionados con las profesiones eléctricas se reunió en Nueva York. Formaron una nueva organización para apoyar a profesionales en su campo naciente y para ayudarles en sus esfuerzos para aplicar la innovación para la mejora de la humanidad- the American Institute of Electrical Engineers IRA Una nueva industria empezó con los experimentos de la telegrafía wireless de Guglielmo Marconi al final del siglo. Lo que en originalmente se le llamo “wireless” se convirtió en la radio con las posibilidades eléctricas de la amplificación inherentes en los tubos de vacío que se desarrollaron del diodo de Juan Fleming y del triodo de Lee de Forest’s. Con la nueva industria, en 1912, nació una nueva sociedad, el instituto de los ingenieros de radio.
ESTÁNDARES ANSI: - ANSI AWWA C 150 A 21 - ANSI AWWA C 203 -97 - ANSI AWWA C 203 a-99 - ANSI AWWA C 210 -97 - ANSI S 1. 11 -1986(ASA 65 -1986) - ANSI S 1. 4_1983 - ANSI_AFBMA Std 11 -1990 - ANSI_AWS A 5 2 -92 - ANSI_AWWA C 210 -97 ESTÁNDARES EIA: • IEA: EIA-232 Circuito de interfaz digital single-ended del voltaje de las características eléctricas RS-232 • EIA/ECA-310 gabinetes, estantes (que incluyen estantes de 19 pulgadas), paneles y estándar asociado del equipo
• EIA-343 antes RS-343. El estándar de la señal para no-difundió el vídeo monocromático de alta resolución. • EIA-343 A antes RS-343 A. Estándar de la señal video para el monocromo de alta resolución CCTV. De acuerdo con EIA-343. • TIA-422 Características eléctricas RS-422 del circuito de interfaz digital equilibrado del voltaje • EIA-485 Características eléctricas de múltiples puntos RS-485 del circuito de interfaz digital equilibrado del voltaje • EIA-535 define clases dieléctricas del condensador: clase 1, clase 2 • TIA-568 -B cable que ata con alambre el estándar para twisted pair el cablegrafiar • TIA-574 D-subminiature 9 perno conectador • EIA-608 estándar para subtitular cerrado para las difusiones de TV de NTSC en los Estados Unidos y el Canadá • EIA-708 es el estándar para el subtitular cerrado para ATSC televisión digital corrientes en Estados Unidos y Canadá. • TIA-968 -A unkeyed RJ 45 conectador a Ethernet
ESTÁNDARES ISO 216 — Medidas de papel: p. e. ISO A 4 ISO 639 — Nombres de lenguas ISO 690: 1987 — Regula las citas bibliográficas (corresponde a la norma UNE 50104: 1994) ISO 690 -2: 1997 — Regula las citas bibliográficas de documentos electrónicos ISO 732 — Formato de carrete de 120 ISO 838 — Estándar para perforadoras de papel ISO 1007 — Formato de carrete de 135 ISO/IEC 1539 -1 — Lenguaje de programación Fortran ISO 3029 — Formato carrete de 126 ISO 3166 — Códigos de países ISO 4217 — Códigos de divisas ISO 7811 — Técnica de grabación en tarjetas de identificación ISO 8601 — Representación del tiempo y la fecha. Adoptado en Internet mediante el Date and Time Formats de W 3 C que utiliza UTC ISO/IEC 8652: 1995 — Lenguaje de programación Ada
ISO 8859 — Codificaciones de caracteres que incluye ASCII como un subconjunto (Uno de ellos es el ISO 8859 -1, que permite codificar las lenguas originales de Europa occidental, como el español) ISO 9000 — Sistemas de Gestión de la Calidad – Fundamentos y vocabulario ISO 9001 — Sistemas de Gestión de la Calidad – Requisitos ISO 9004 — Sistemas de Gestión de la Calidad – Directrices para la mejora del desempeño ISO/IEC 9126 — Factores de Calidad del Software ISO 9660 — Sistema de archivos de CD-ROM ISO 9899 — Lenguaje de programación C ISO 10279 — Lenguaje de programación BASIC ISO 10646 — Universal Character Set ISO/IEC 11172 — MPEG-1 ISO/IEC 11801 — Sistemas de cableado para telecomunicación de multipropósito ISO/IEC 12207 — Tecnología de la información / Ciclo de vida del software ISO 13450 — Formato de carrete de 110 ISO 13485 — Productos sanitarios. Sistemas de Gestión de la Calidad. Requisitos para fines reglamentarios
ISO/IEC 13818 — MPEG-2 ISO 14000 — Estándares de Gestión Medioambiental en entornos de producción ISO/IEC 14496 — MPEG-4 ISO 14971 — Productos sanitarios. Aplicación de la gestión de riesgos a los productos sanitarios. ISO/IEC 15444 — JPEG 2000 ISO/IEC 15504 — Mejora y evaluación de procesos de desarrollo de software ISO 15693 — Estándar para «tarjetas de vecindad» ISO/IEC 17025 — Requisitos generales relativos a la competencia de los laboratorios de ensayo y calibración ISO/IEC 20000 — Tecnología de la información. Gestión del servicio ISO 22000 — Inocuidad en alimentos ISO 26300 — Open. Document ISO/IEC 26300 — Open. Document Format (. odf) ISO/IEC 27001 — Sistema de Gestión de Seguridad de la Información ISO/IEC 29119 — Pruebas de Software ISO 32000 — Formato de Documento Portátil (. pdf)
NORMAS PARA CABLEADO ESTRUCTURADO ANSI/TIA/EIA-568 -B: Cableado de Telecomunicaciones en Edificios Comerciales. (Cómo instalar el Cableado) –TIA/EIA 568 -B 1 Requerimientos generales –TIA/EIA 568 -B 2 Componentes de cableado mediante par trenzado balanceado –TIA/EIA 568 -B 3 Componentes de cableado, Fibra óptica ANSI/TIA/EIA-569 -A: Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales (Cómo enrutar el cableado)
ANSI/TIA/EIA-570 -A: Normas de Infraestructura Residencial de Telecomunicaciones ANSI/TIA/EIA-606 -A: Normas de Administración de Infraestructura de Telecomunicaciones en Edificios Comerciales ANSI/TIA/EIA-607: Requerimientos para instalaciones de sistemas de puesta a tierra de Telecomunicaciones en Edificios Comerciales. ANSI/TIA/EIA-758: Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones
PRESENTADO POR: MARIA ISABEL VARGAS GUEVARA pocajontasisa@gmail. com
