Hinweise zur PPP Vorab: Aus wohlüberlegten Gründen folgt diese PPP einem etwas anderen Aufbau als der zugehörige Artikel auf der Didaktik-Seite. Der Unterschied besteht darin, dass nicht wie unter „ 1 Eigenschaften der für die Herstellung benötigten Materialien“ bereits alle notwendigen Eigenschaften des Polycarbonats aufgelistet werden, sondern etwaige in dieser PPP schrittweise erarbeitet werden sollen. Die unter der Überschrift „Anforderungen an Polycarbonat“ fett hervorgehobene(n) Eigenschaft(en) ist/ sind jeweils diejenige(n), die entweder in den letzten Folien erarbeitet wurden (vgl. Folie 11) oder noch erarbeitet werden sollen (vgl. Folien 21, 23, 25). Zum Verständnis von Folie 22 sei in Roth, Klaus: CD, DVD und Co. Die Chemie der schillernden Scheiben. Chemie in unserer Zeit. 41. Wiley-VCH-Verlag, Weinheim 2007 auf Seite 338 (dritter Abschnitt) verwiesen.
Lebensdauer von Datenspeichern 106 105 104 101 Jahre 2
Spritzgussverfahren Matrix Fotos Polycarbonat 3
Der Aufbau einer CD Label Lack Aluminium Polycarbonat 4
Der Aufbau einer CD pit Lack Aluminium 40 -80 nm 1, 2 mm land Polycarbonat

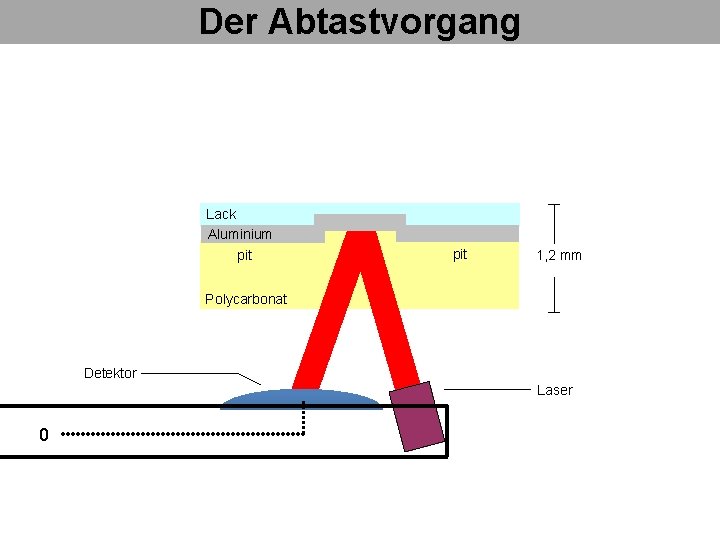

Der Abtastvorgang Lack Aluminium pit land pit 1, 2 mm Polycarbonat Detektor Laser 0
Der Abtastvorgang Lack Aluminium pit land pit Polycarbonat Detektor CD 1
Der Abtastvorgang Lack Aluminium 00001 0000 10000 Polycarbonat Detektor CD 0
Der Abtastvorgang Lack Aluminium pit land pit Polycarbonat Detektor CD 1
Anforderungen an Polycarbonat • Für Spritzguss geeignet • Hohe Transmission • Härte 10
Die Funktion der CD-R Lack Farbstoff Silber 00000000000000 1, 2 mm Polycarbonat 11
Die Funktion der CD-R Lack Silber Farbstoff 00000010000000 Polycarbonat CD-R Brennen 12
Die Funktion der CD-R CD CD-R
Die Funktion der CD-RW 500 °C Lack Ag-In-Sb-Te pit Polycarbonat CD-RW
Die Funktion der CD-RW 200 °C Lack Ag-In-An-Te Polycarbonat CD-RW

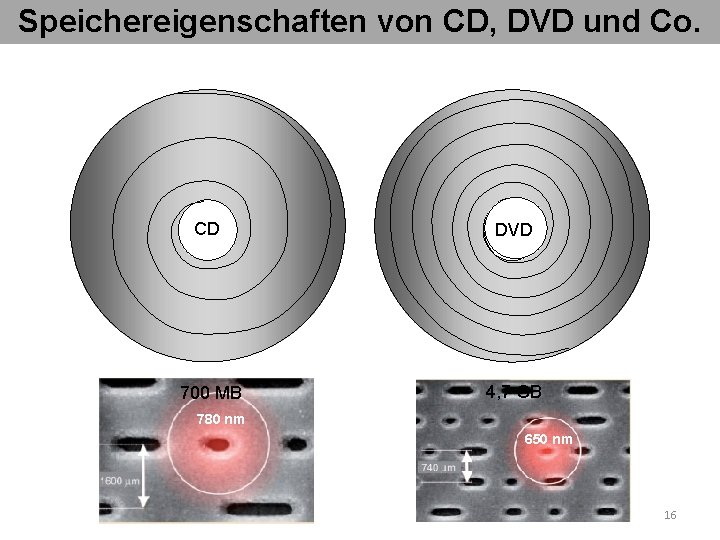

Speichereigenschaften von CD, DVD und Co. CD DVD 700 MB 4, 7 GB 780 nm 650 nm 16
Speichereigenschaften von CD, DVD und Co. CD DVD Lack Aluminium Lack 780 nm Polycarbonat- 2, 1 µm 1, 2 mm Aluminium 650 nm 1, 3 µm 0, 6 mm Synthese Polycarbonat 0, 6 mm Polycarbonat 17
Speichereigenschaften von CD, DVD und Co. 780 nm CD DVD 4, 7 GB 700 MB Aluminium 8, 5 GB Lack Polycarbonat- 650 nm double/dual layer Polycarbonat 0, 6 mm 1, 2 mm Aluminium Synthese Polycarbonat 0, 6 mm Polycarbonat 780 nm 650 nm 1977 1995 2004 18

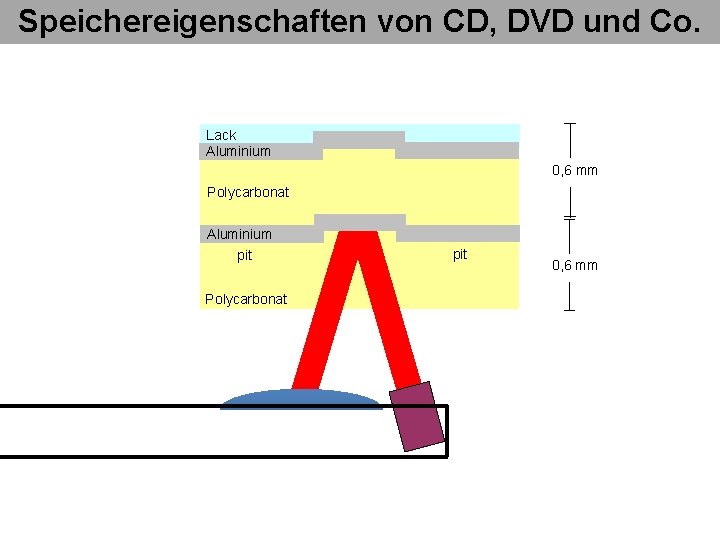

Speichereigenschaften von CD, DVD und Co. Lack Aluminium 0, 6 mm Polycarbonat Aluminium pit Polycarbonat land pit 0, 6 mm
Speichereigenschaften von CD, DVD und Co. Lack Aluminium 0, 6 mm Polycarbonat Aluminium pit Polycarbonat land pit 0, 6 mm
Speichereigenschaften von CD, DVD und Co. 780 nm 650 nm 405 nm DVD CD DVD 700 MB 4, 7 GB 8, 5 GB 15 -25 GB CD DVD double/dual layer Blu-ray/ HD Lack Aluminium Polycarbonat- 0, 6 mm Polycarbonat 1, 2 mm Aluminium Synthese Polycarbonat Lack 1, 1 mm Polycarbonat Aluminium 0, 6 mm Polycarbonat Aluminium 0, 1 mm 780 nm 1977 1995 2004 2007 21
Anforderungen an Polycarbonat • • Für Spritzguss geeignet Hohe Transmission Härte Wärmeformbeständigkeit 22
Zur Wärmeformbeständigkeit Polycarbonat Amorpher Thermoplast 23
Anforderungen an Polycarbonat • • • Für Spritzguss geeignet Hohe Transmission Härte Wärmeformbeständigkeit Bruchfestigkeit ? 24
Anforderungen an Polycarbonat • • • Für Spritzguss geeignet Hohe Transmission Härte Wärmeformbeständigkeit Bruchfestigkeit Preis ? 25
Synthesewege Liquid Phase Condensation (LPC-Verfahren) Phasengrenzflächen Polykondensation 26
Kurze Wiederholung Herstellung von Kunststoffen Radikalische Polymerisation Polyaddition Polykondensation 27
Synthesewege Liquid Phase Condensation (LPC-Verfahren) Phasengrenzflächen Polykondensation ? ? Bisphenol A Phosgen Polycarbonat 28
Synthesewege Mechanismus: Estergruppe 29
Synthesewege Liquid Phase Condensation (LPC-Verfahren) Phasengrenzflächen Polykondensation Bisphenol A Phosgen Polycarbonat 30
Synthesewege Solid Phase Condensation (SPC-Verfahren) Umesterung: Bisphenol A Diphenylcarbonat Polycarbonat Herstellung von Diphenylcarbonat: 2 31

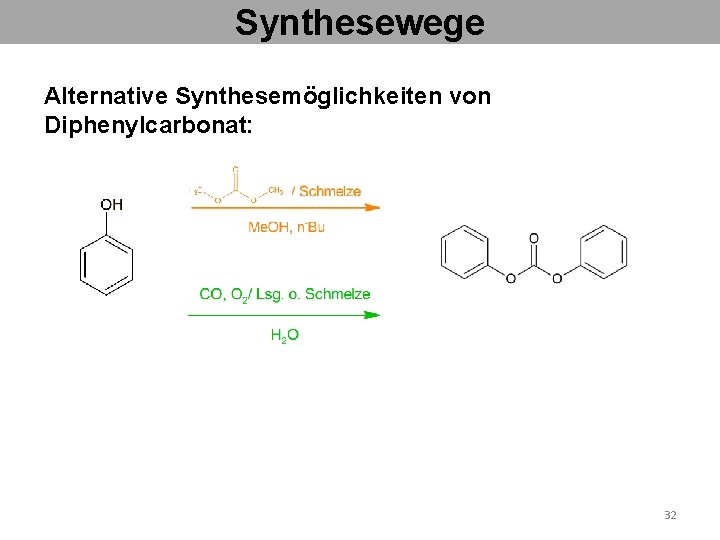

Synthesewege Alternative Synthesemöglichkeiten von Diphenylcarbonat: 32

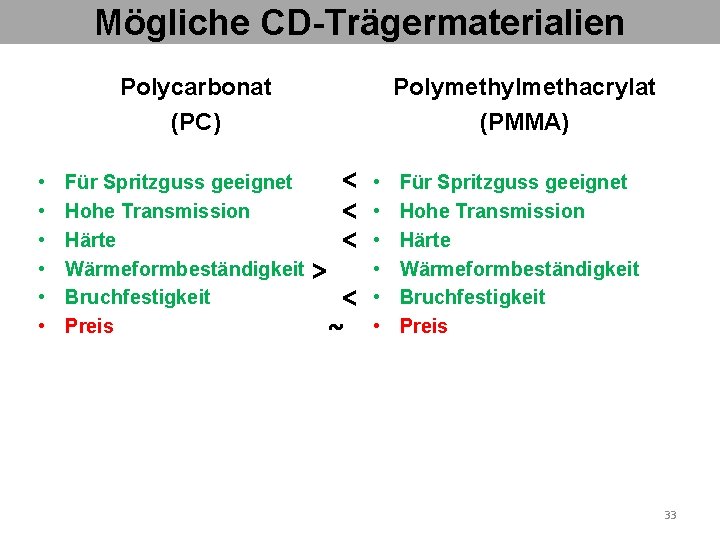

Mögliche CD-Trägermaterialien Polycarbonat (PC) • • • Für Spritzguss geeignet Hohe Transmission Härte Wärmeformbeständigkeit Bruchfestigkeit Preis Polymethylmethacrylat (PMMA) > < < ~ • • • Für Spritzguss geeignet Hohe Transmission Härte Wärmeformbeständigkeit Bruchfestigkeit Preis 33
Der entscheidende Faktor Polycarbonat (PC) Polymethylmethacrylat (PMMA) Unpolarer Charakter Sehr polarer Charakter Niedrige Wasserabsorption Hohe Wasserabsorption 34
Mögliche CD-Trägermaterialien Polycarbonat (PC) • • Polymethylmethacrylat (PMMA) Für Spritzguss geeignet Hohe Transmission Härte Wärmeformbeständigkeit Bruchfestigkeit Preis Geringe Wasserabsorption > ~ < < • • Für Spritzguss geeignet Hohe Transmission Härte Wärmeformbeständigkeit Bruchfestigkeit Preis Geringe Wasserabsorption 35
