HIGIENE OCUPACIONAL Riscos Físicos Vibração Edna Maria Oliveira Ribeiro Martins

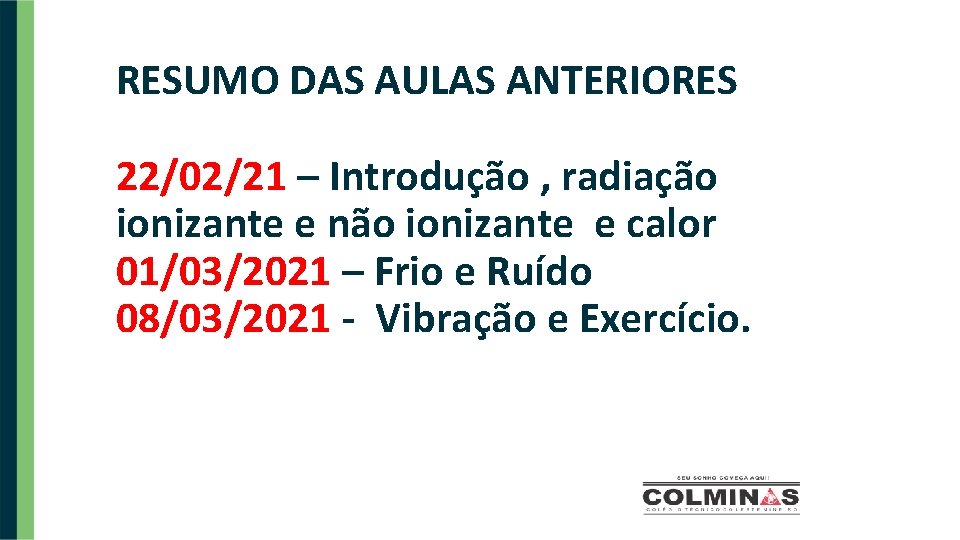

RESUMO DAS AULAS ANTERIORES 22/02/21 – Introdução , radiação ionizante e não ionizante e calor 01/03/2021 – Frio e Ruído 08/03/2021 - Vibração e Exercício.

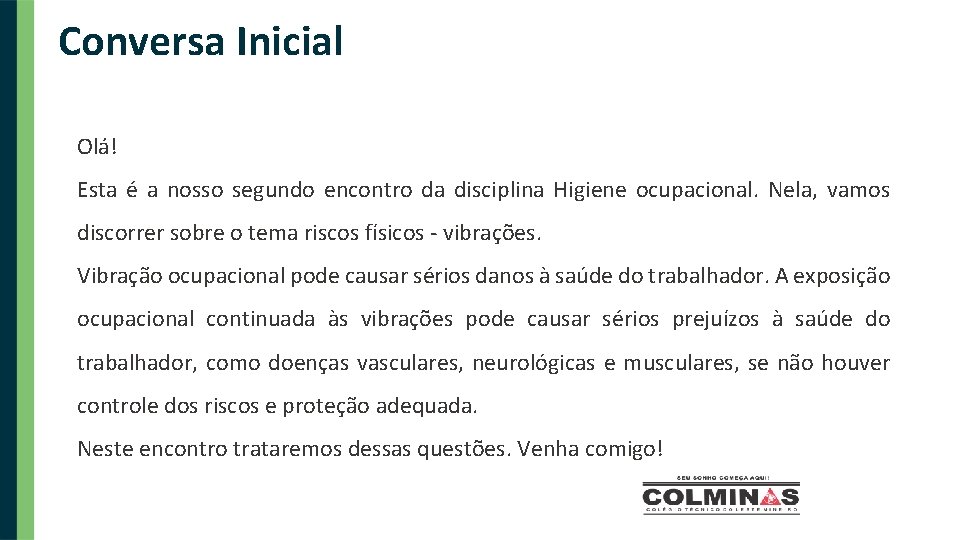

Conversa Inicial Olá! Esta é a nosso segundo encontro da disciplina Higiene ocupacional. Nela, vamos discorrer sobre o tema riscos físicos - vibrações. Vibração ocupacional pode causar sérios danos à saúde do trabalhador. A exposição ocupacional continuada às vibrações pode causar sérios prejuízos à saúde do trabalhador, como doenças vasculares, neurológicas e musculares, se não houver controle dos riscos e proteção adequada. Neste encontro trataremos dessas questões. Venha comigo!

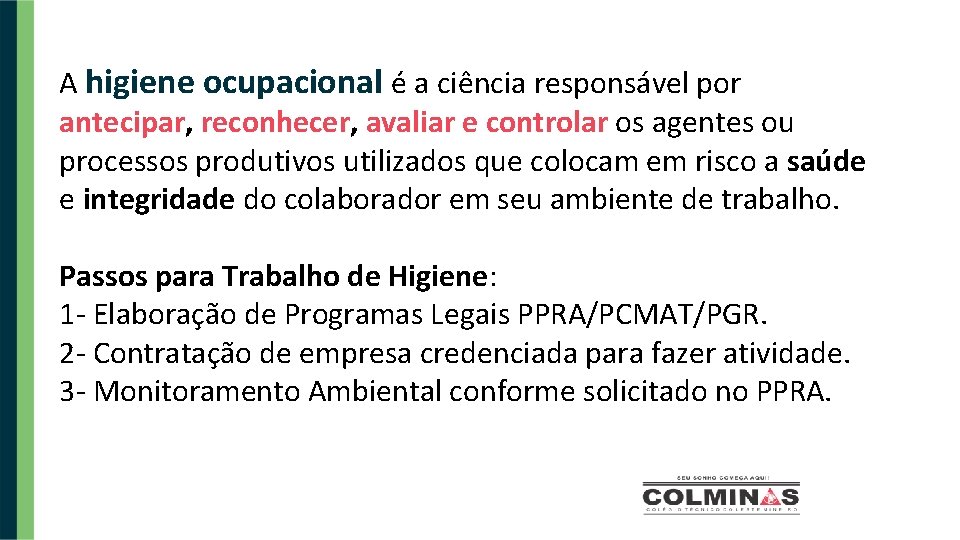

A higiene ocupacional é a ciência responsável por antecipar, reconhecer, avaliar e controlar os agentes ou processos produtivos utilizados que colocam em risco a saúde e integridade do colaborador em seu ambiente de trabalho. Passos para Trabalho de Higiene: 1 - Elaboração de Programas Legais PPRA/PCMAT/PGR. 2 - Contratação de empresa credenciada para fazer atividade. 3 - Monitoramento Ambiental conforme solicitado no PPRA.

VIBRAÇÕES

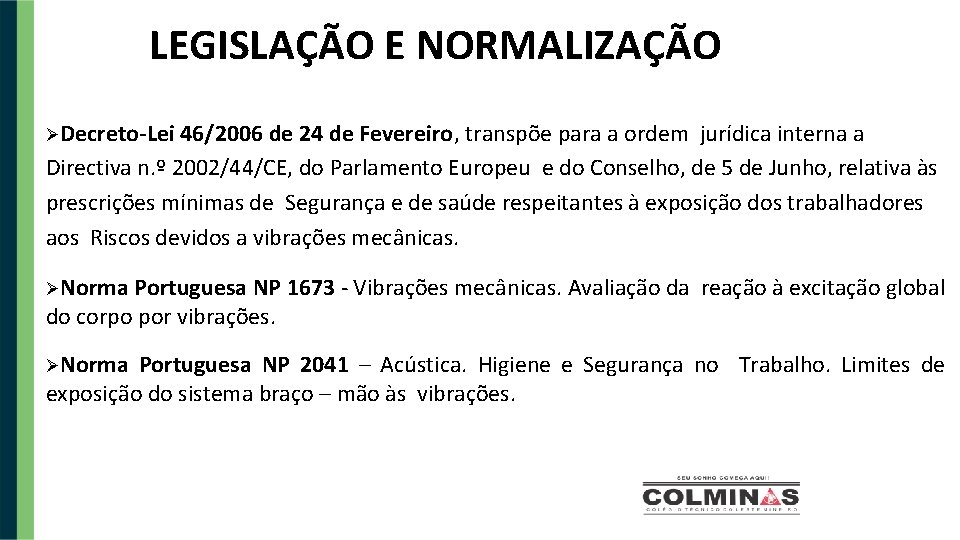

LEGISLAÇÃO E NORMALIZAÇÃO Decreto-Lei 46/2006 de 24 de Fevereiro, transpõe para a ordem jurídica interna a Directiva n. º 2002/44/CE, do Parlamento Europeu e do Conselho, de 5 de Junho, relativa às prescrições mínimas de Segurança e de saúde respeitantes à exposição dos trabalhadores aos Riscos devidos a vibrações mecânicas. Norma Portuguesa NP 1673 - Vibrações mecânicas. Avaliação da do corpo por vibrações. Norma reação à excitação global Portuguesa NP 2041 – Acústica. Higiene e Segurança no Trabalho. Limites de exposição do sistema braço – mão às vibrações.

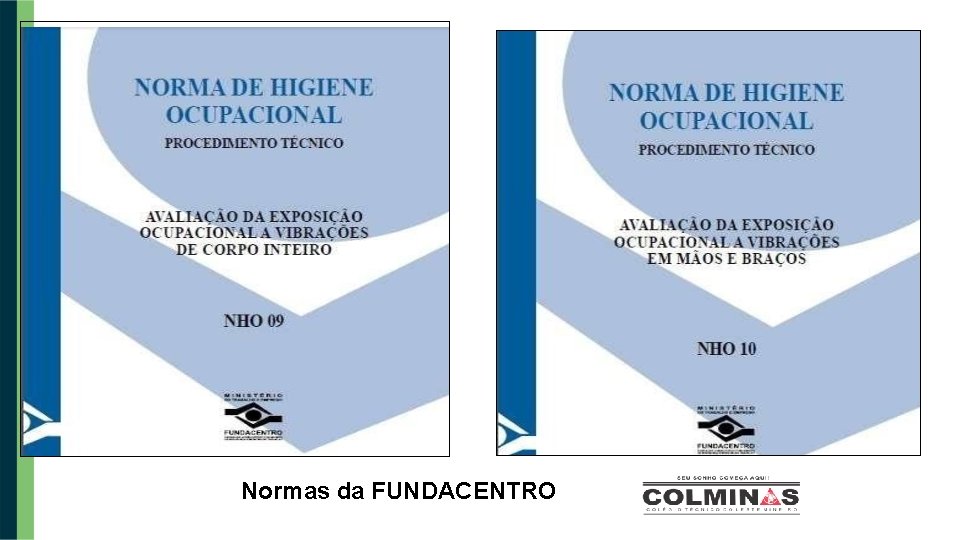

Normas da FUNDACENTRO

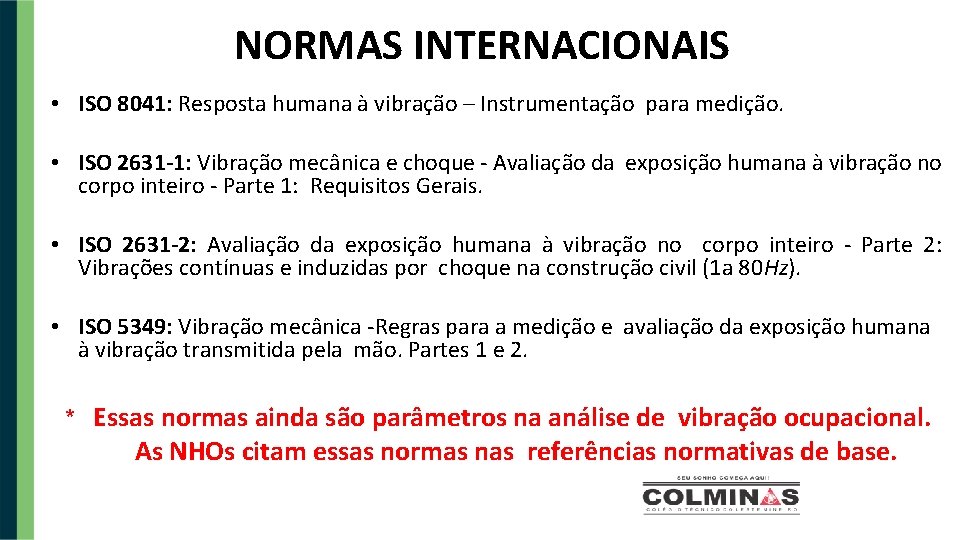

NORMAS INTERNACIONAIS • ISO 8041: Resposta humana à vibração – Instrumentação para medição. • ISO 2631 -1: Vibração mecânica e choque - Avaliação da exposição humana à vibração no corpo inteiro - Parte 1: Requisitos Gerais. • ISO 2631 -2: Avaliação da exposição humana à vibração no corpo inteiro - Parte 2: Vibrações contínuas e induzidas por choque na construção civil (1 a 80 Hz). • ISO 5349: Vibração mecânica -Regras para a medição e avaliação da exposição humana à vibração transmitida pela mão. Partes 1 e 2. * Essas normas ainda são parâmetros na análise de vibração ocupacional. As NHOs citam essas normas nas referências normativas de base.

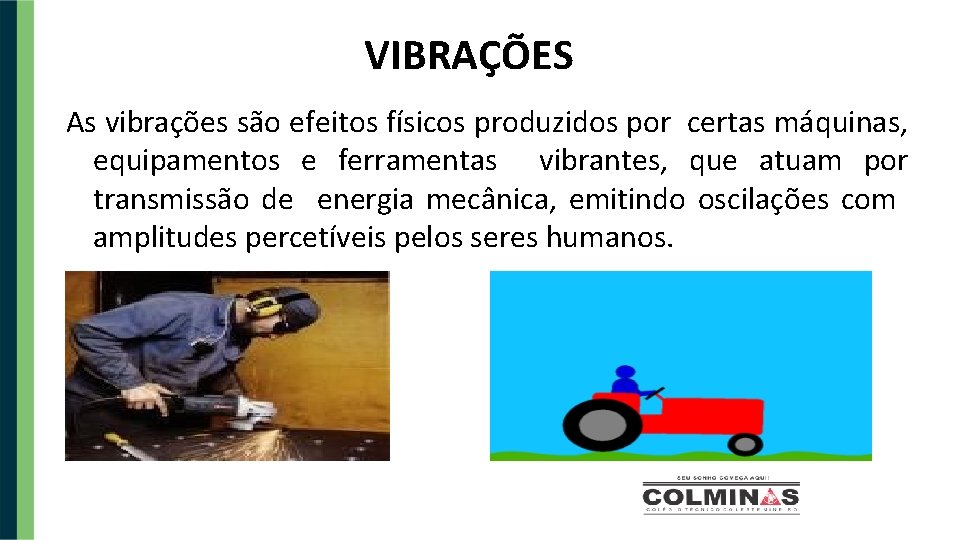

VIBRAÇÕES As vibrações são efeitos físicos produzidos por certas máquinas, equipamentos e ferramentas vibrantes, que atuam por transmissão de energia mecânica, emitindo oscilações com amplitudes percetíveis pelos seres humanos.

VIBRAÇÕES Vibração é caracterizada por um movimento repetitivo e periódico que algum objeto venha a fazer. Existem infinitos fatores que podem levar alguma máquina, ou outro objeto, a vibrar, como desequilíbrio de forças, peças desgastadas, componentes mal encaixados, desnível, rotação etc.

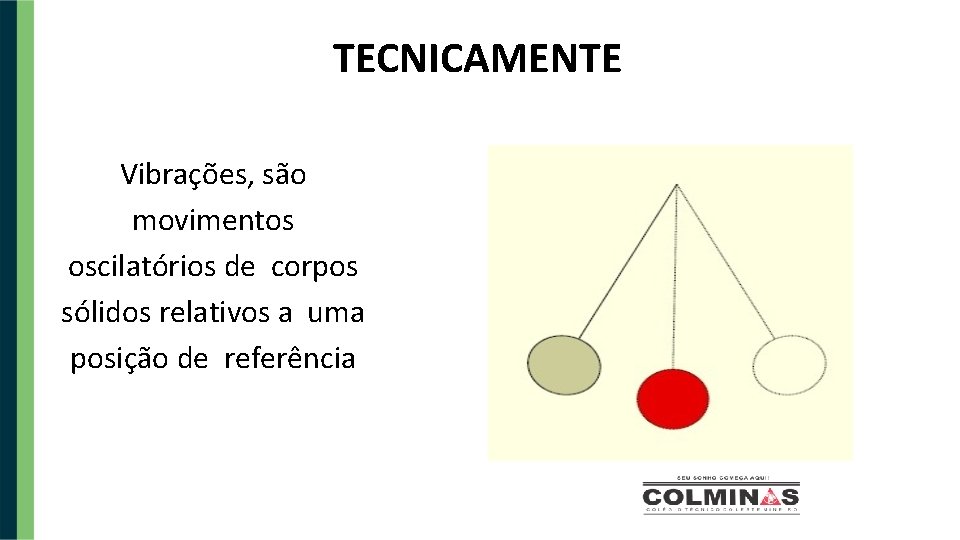

TECNICAMENTE Vibrações, são movimentos oscilatórios de corpos sólidos relativos a uma posição de referência

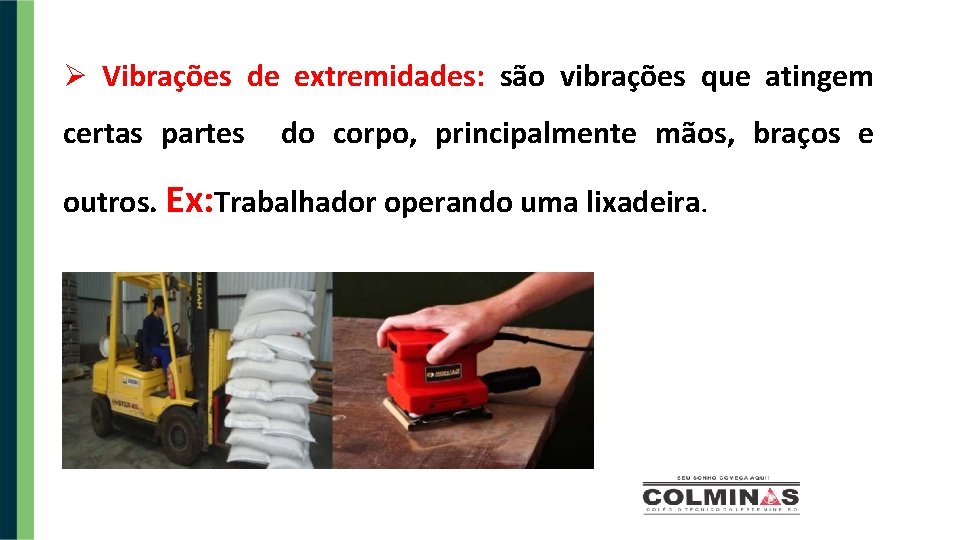

Vibrações de extremidades: são vibrações que atingem certas partes do corpo, principalmente mãos, braços e outros. Ex: Trabalhador operando uma lixadeira.

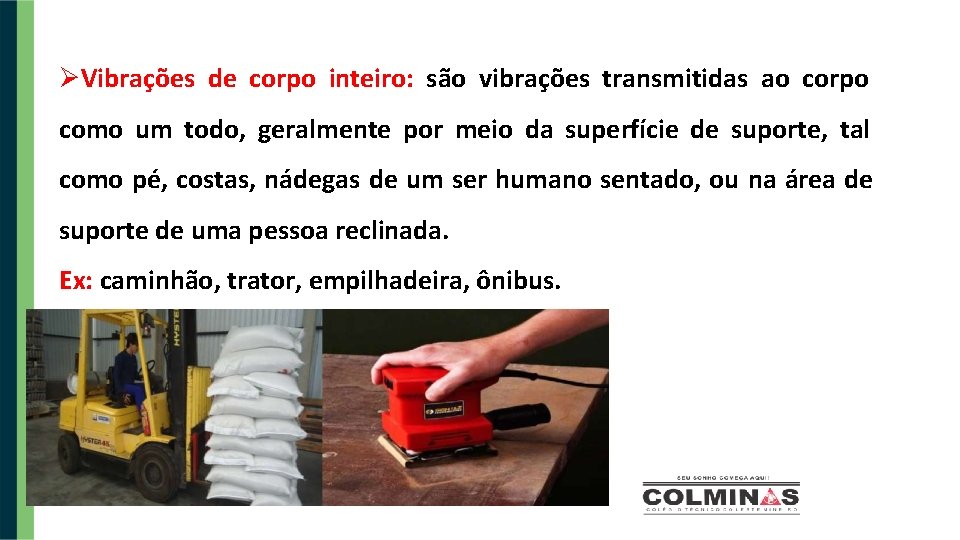

Vibrações de corpo inteiro: são vibrações transmitidas ao corpo como um todo, geralmente por meio da superfície de suporte, tal como pé, costas, nádegas de um ser humano sentado, ou na área de suporte de uma pessoa reclinada. Ex: caminhão, trator, empilhadeira, ônibus.

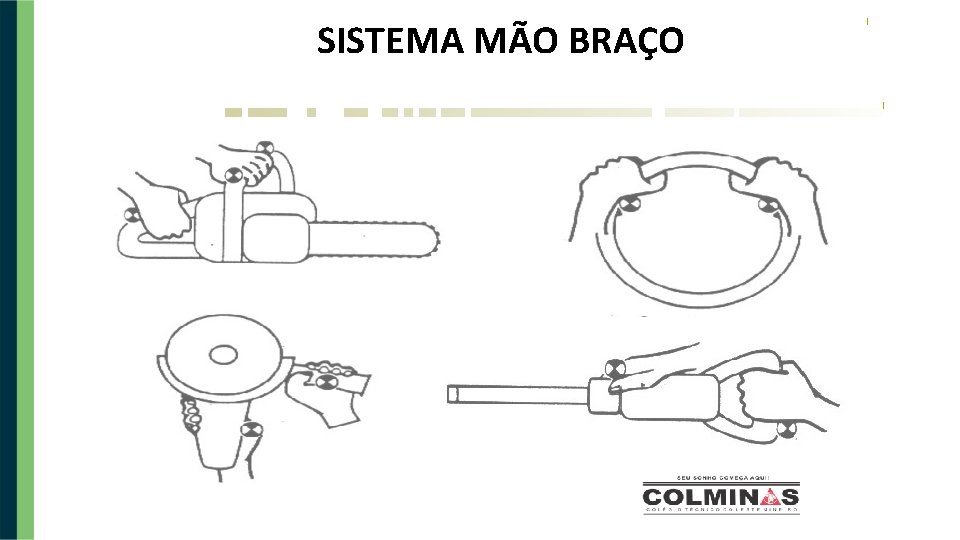

SISTEMA MÃO BRAÇO

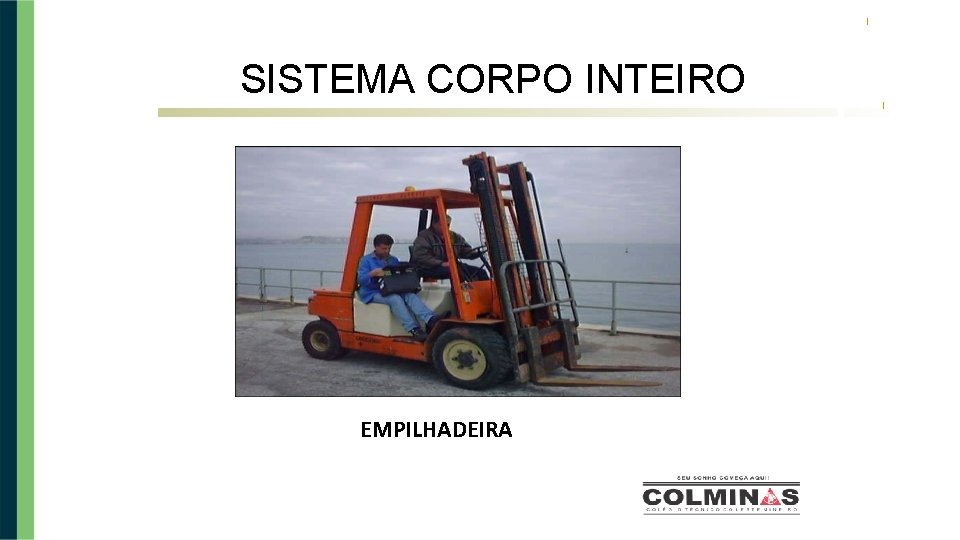

SISTEMA CORPO INTEIRO EMPILHADEIRA

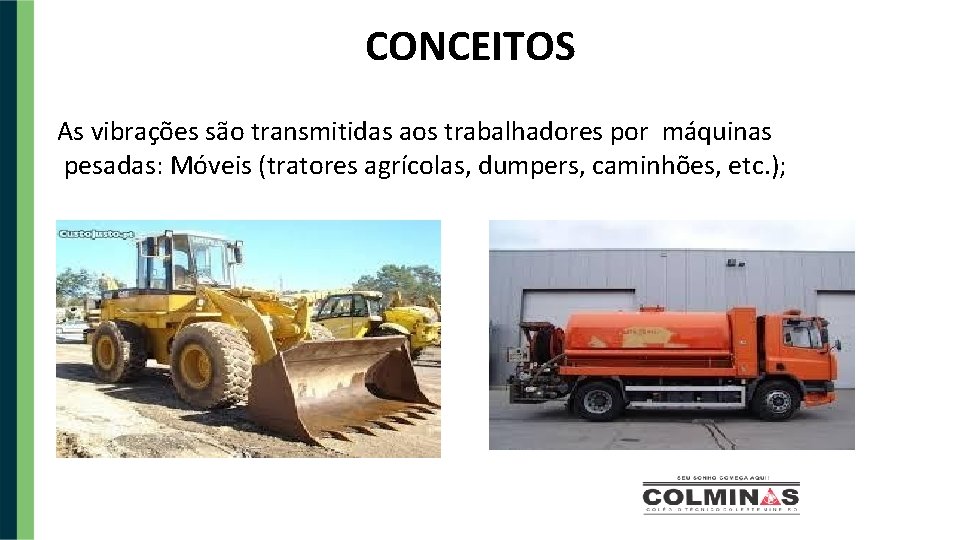

CONCEITOS As vibrações são transmitidas aos trabalhadores por máquinas pesadas: Móveis (tratores agrícolas, dumpers, caminhões, etc. );

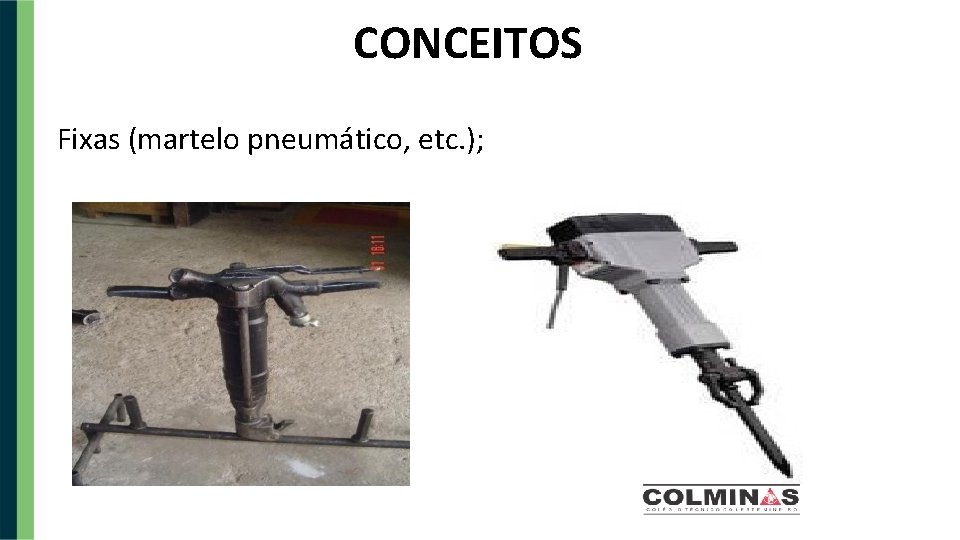

CONCEITOS Fixas (martelo pneumático, etc. );

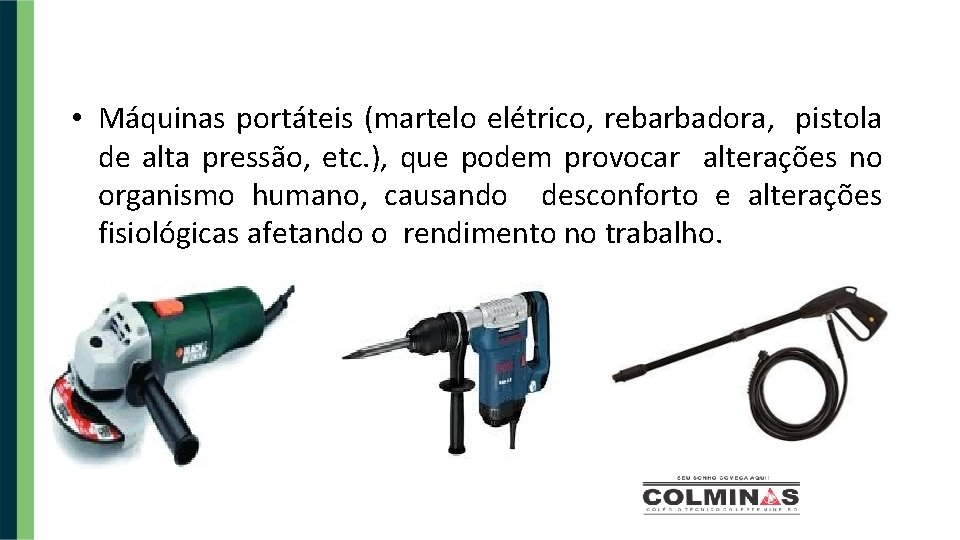

• Máquinas portáteis (martelo elétrico, rebarbadora, pistola de alta pressão, etc. ), que podem provocar alterações no organismo humano, causando desconforto e alterações fisiológicas afetando o rendimento no trabalho.

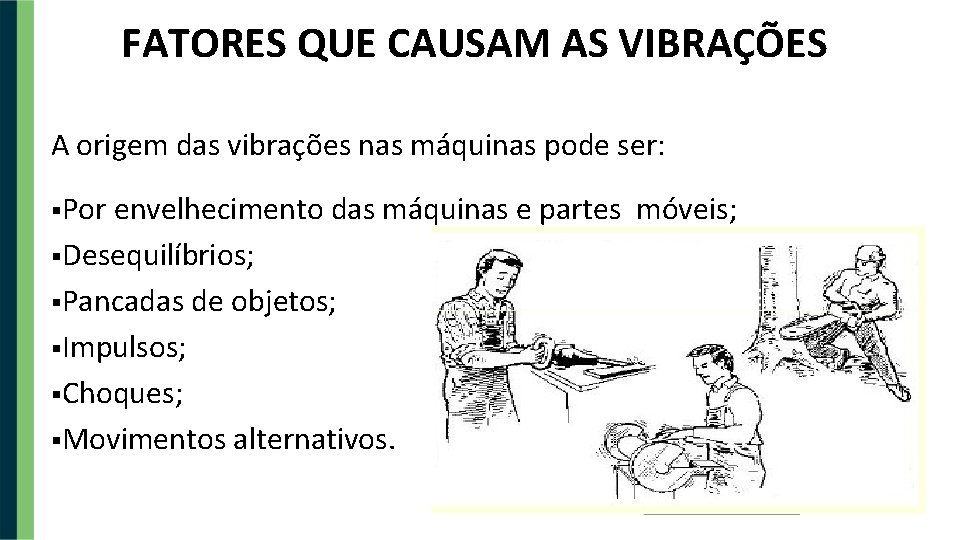

FATORES QUE CAUSAM AS VIBRAÇÕES A origem das vibrações nas máquinas pode ser: Por envelhecimento das máquinas e partes Desequilíbrios; Pancadas de objetos; Impulsos; Choques; Movimentos alternativos. móveis;

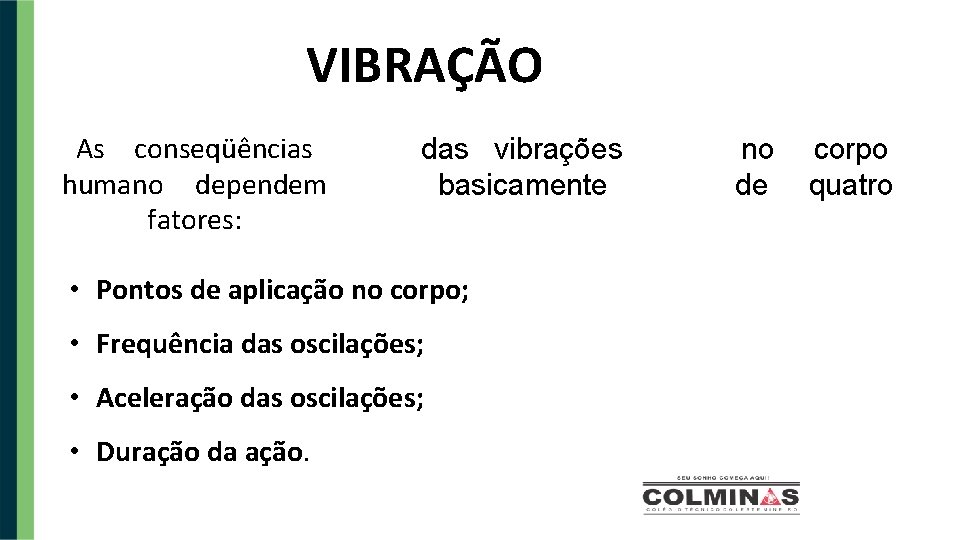

VIBRAÇÃO As conseqüências humano dependem fatores: das vibrações basicamente • Pontos de aplicação no corpo; • Frequência das oscilações; • Aceleração das oscilações; • Duração da ação. no de corpo quatro

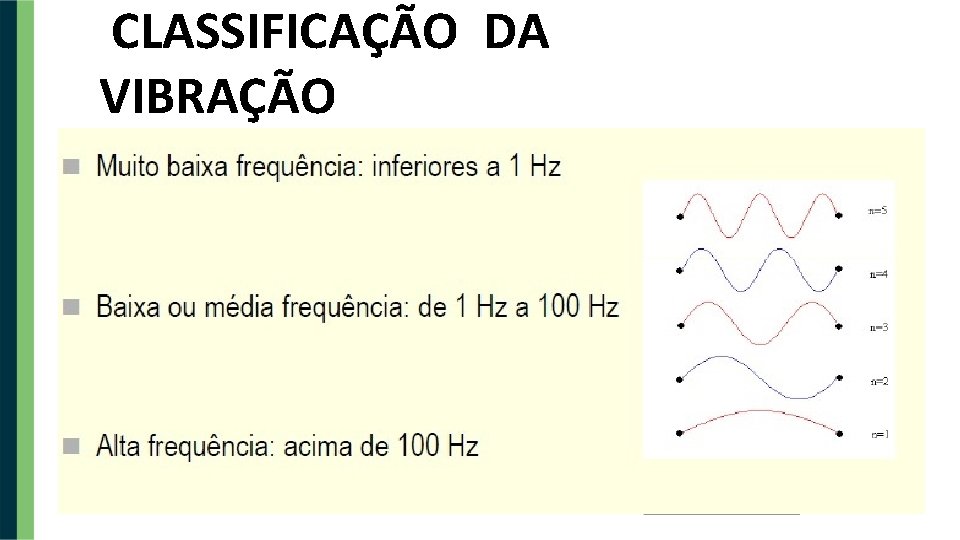

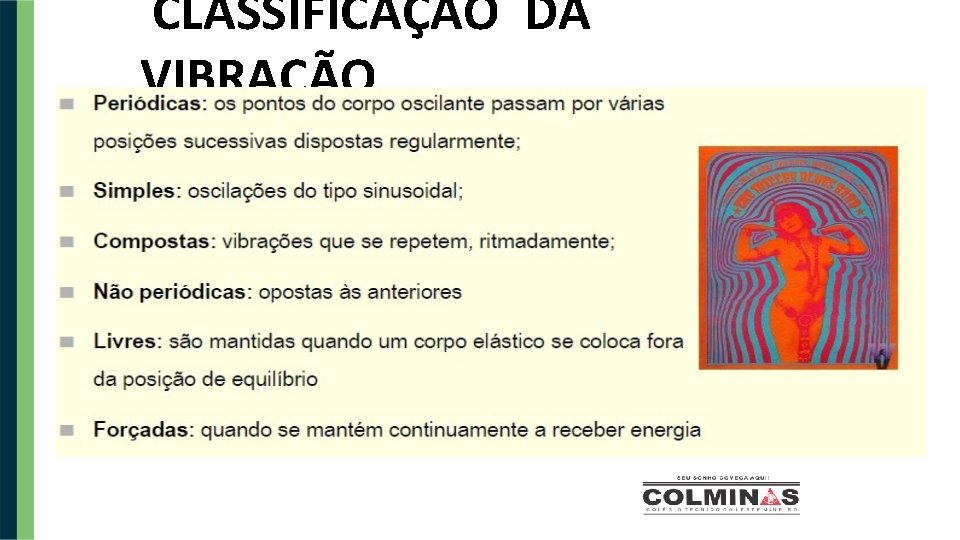

CLASSIFICAÇÃO DA VIBRAÇÃO

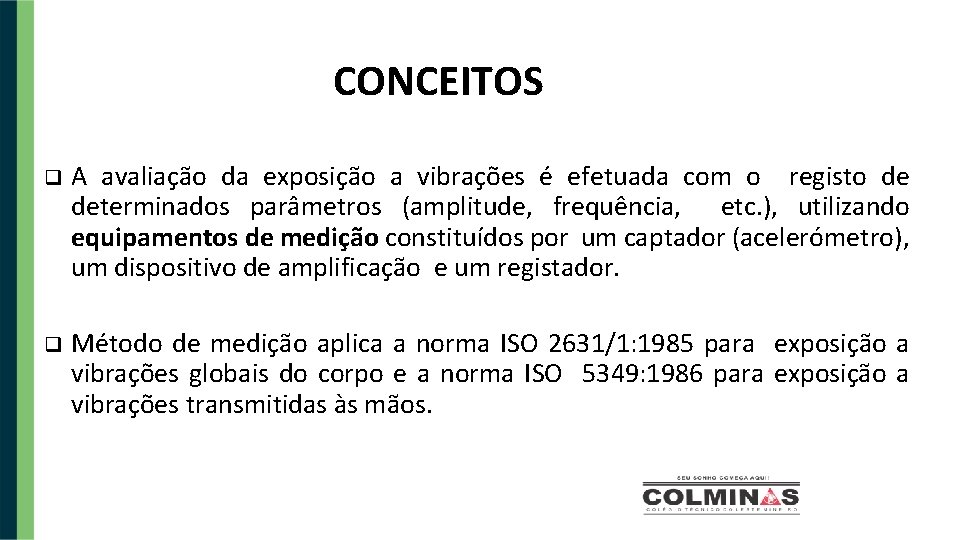

CONCEITOS A avaliação da exposição a vibrações é efetuada com o registo de determinados parâmetros (amplitude, frequência, etc. ), utilizando equipamentos de medição constituídos por um captador (acelerómetro), um dispositivo de amplificação e um registador. Método de medição aplica a norma ISO 2631/1: 1985 para exposição a vibrações globais do corpo e a norma ISO 5349: 1986 para exposição a vibrações transmitidas às mãos.

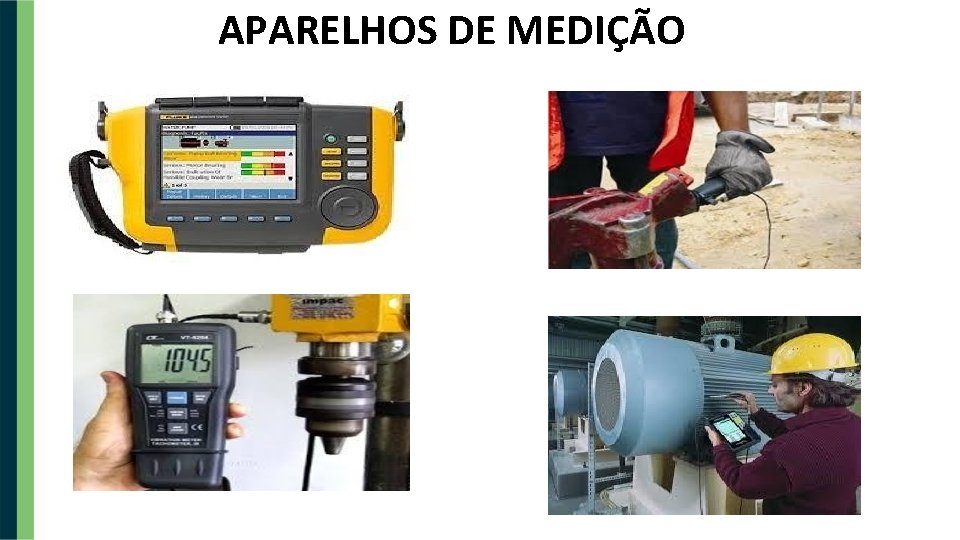

APARELHOS DE MEDIÇÃO

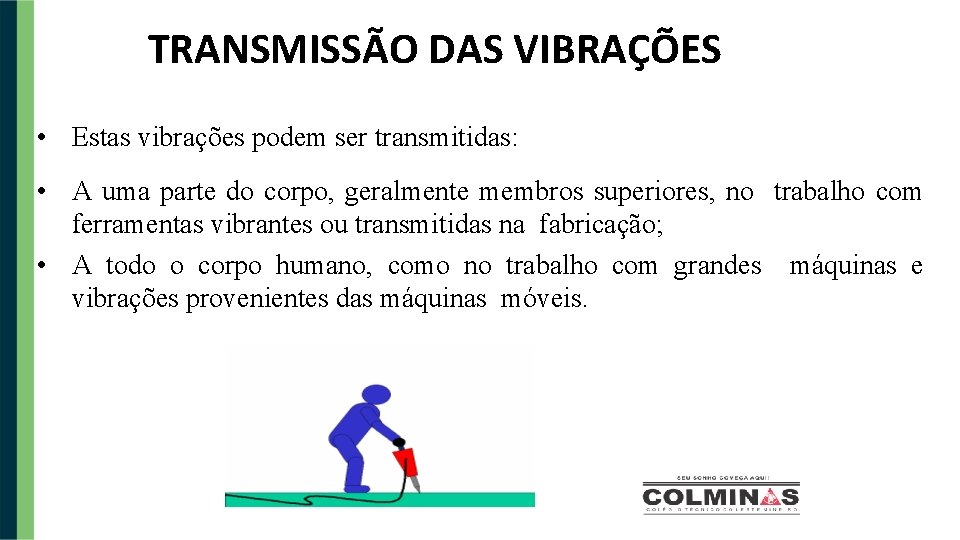

TRANSMISSÃO DAS VIBRAÇÕES • Estas vibrações podem ser transmitidas: • A uma parte do corpo, geralmente membros superiores, no trabalho com ferramentas vibrantes ou transmitidas na fabricação; • A todo o corpo humano, como no trabalho com grandes máquinas e vibrações provenientes das máquinas móveis.

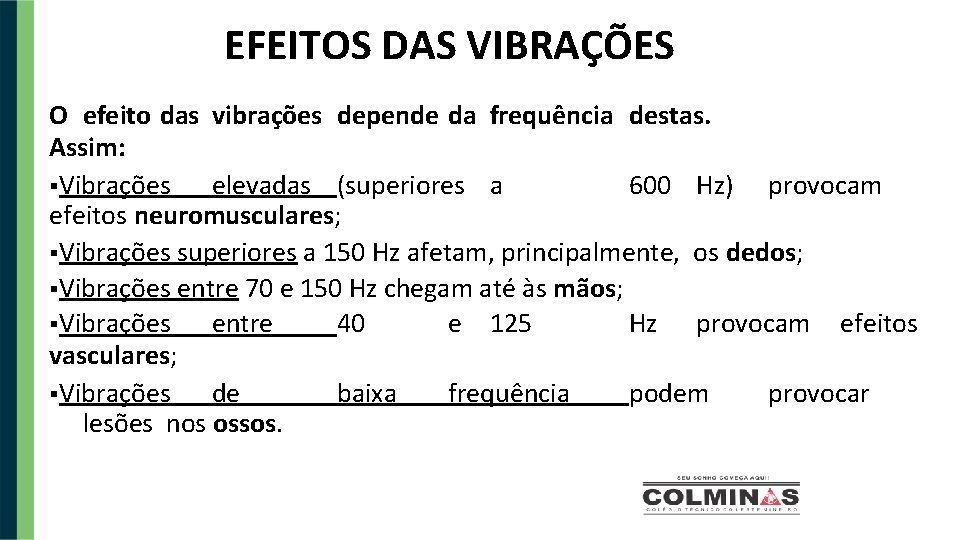

EFEITOS DAS VIBRAÇÕES O efeito das vibrações depende da frequência destas. Assim: Vibrações elevadas (superiores a 600 Hz) provocam efeitos neuromusculares; Vibrações superiores a 150 Hz afetam, principalmente, os dedos; Vibrações entre 70 e 150 Hz chegam até às mãos; Vibrações entre 40 e 125 Hz provocam efeitos vasculares; Vibrações de baixa frequência podem provocar lesões nos ossos.

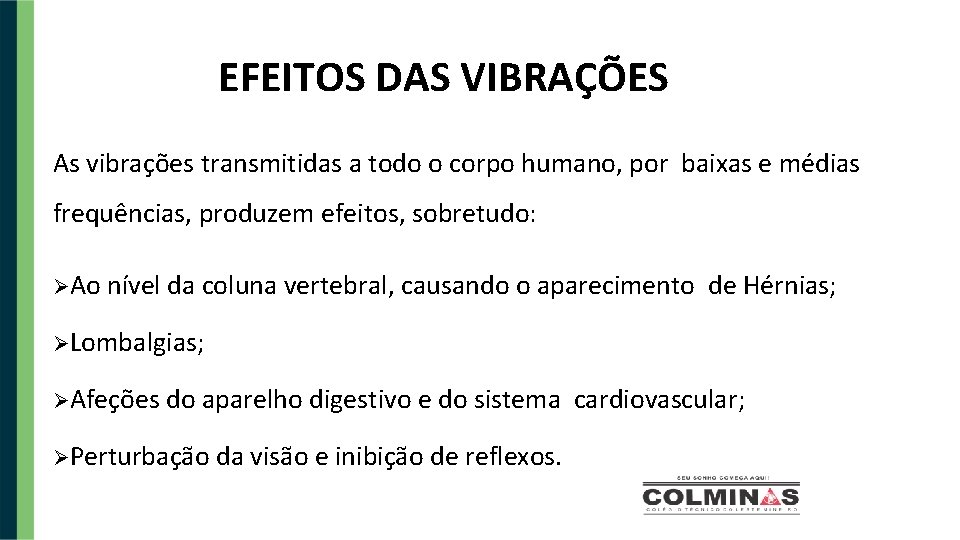

EFEITOS DAS VIBRAÇÕES As vibrações transmitidas a todo o corpo humano, por baixas e médias frequências, produzem efeitos, sobretudo: Ao nível da coluna vertebral, causando o aparecimento de Hérnias; Lombalgias; Afeções do aparelho digestivo e do sistema Perturbação da visão e inibição de reflexos. cardiovascular;

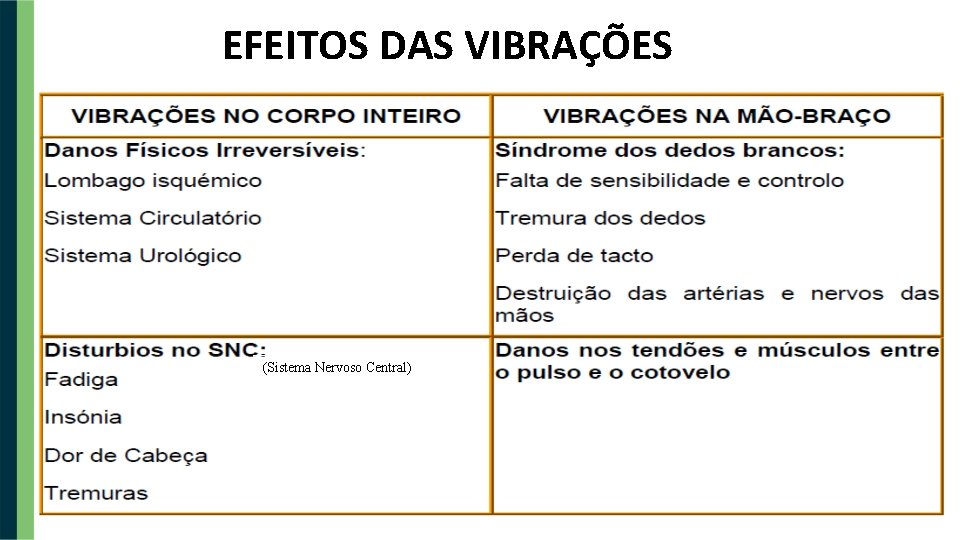

EFEITOS DAS VIBRAÇÕES (Sistema Nervoso Central)

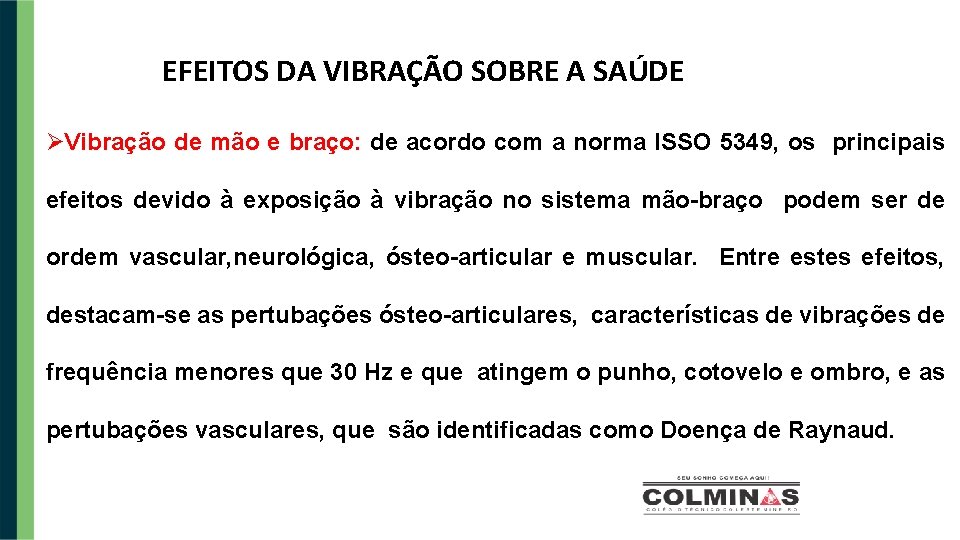

EFEITOS DA VIBRAÇÃO SOBRE A SAÚDE Vibração de mão e braço: de acordo com a norma ISSO 5349, os principais efeitos devido à exposição à vibração no sistema mão-braço podem ser de ordem vascular, neurológica, ósteo-articular e muscular. Entre estes efeitos, destacam-se as pertubações ósteo-articulares, características de vibrações de frequência menores que 30 Hz e que atingem o punho, cotovelo e ombro, e as pertubações vasculares, que são identificadas como Doença de Raynaud.

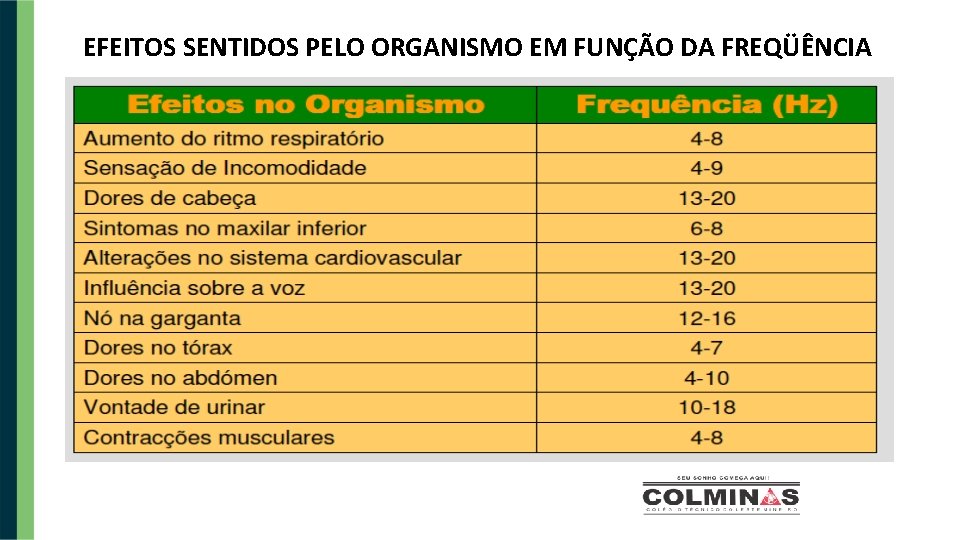

EFEITOS SENTIDOS PELO ORGANISMO EM FUNÇÃO DA FREQÜÊNCIA

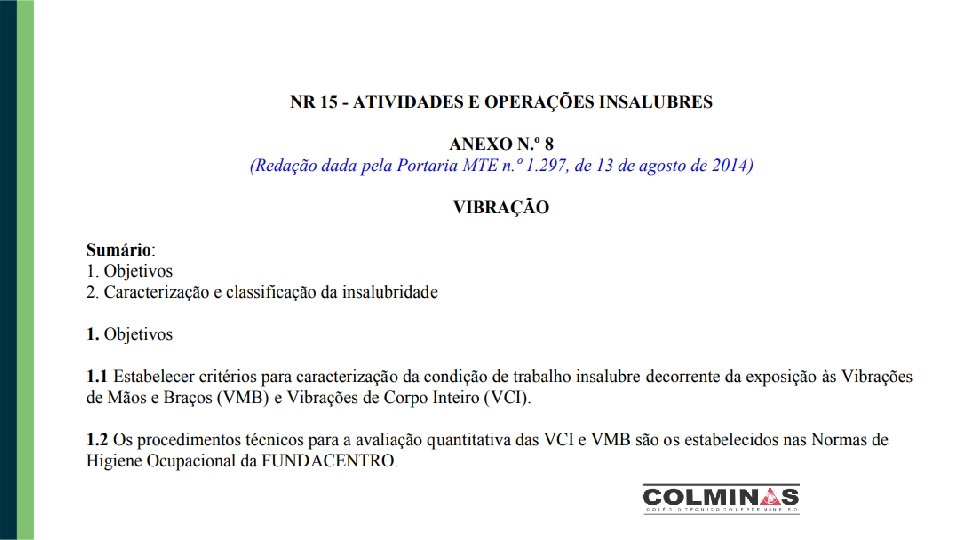

ANEXO N. º 8 VIBRAÇÃO ( VIBRAÇÃO MÃO E BRAÇO ) E (VIBRAÇÃO CORPO INTEIRO) Ataques de brancura (branqueamento), de um ou mais dedos quando expostos ao frio ■ Formigamento e perda de sensibilidade nos dedos ■ Perda do tato ■ Dor e sensação de frio entre os períodos ataques do dedo branco ■ Perda da força de agarrar, segurar e apertar. ■ cistos ósseos nos dedos e pulsos ■ As vibrações no corpo inteiro podem causar fadiga, insônia, problemas de estômago, dor de cabeça e “tremores” logo após ou durante a exposição.

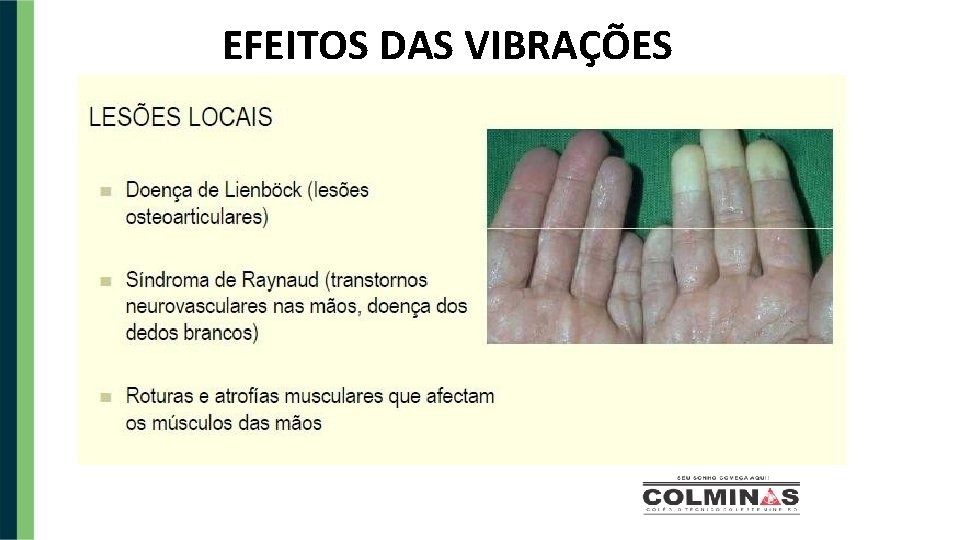

EFEITOS DAS VIBRAÇÕES

EFEITOS DAS VIBRAÇÕES SÍNDROME DOS DEDOS BRANCOS (RAYNAUD)

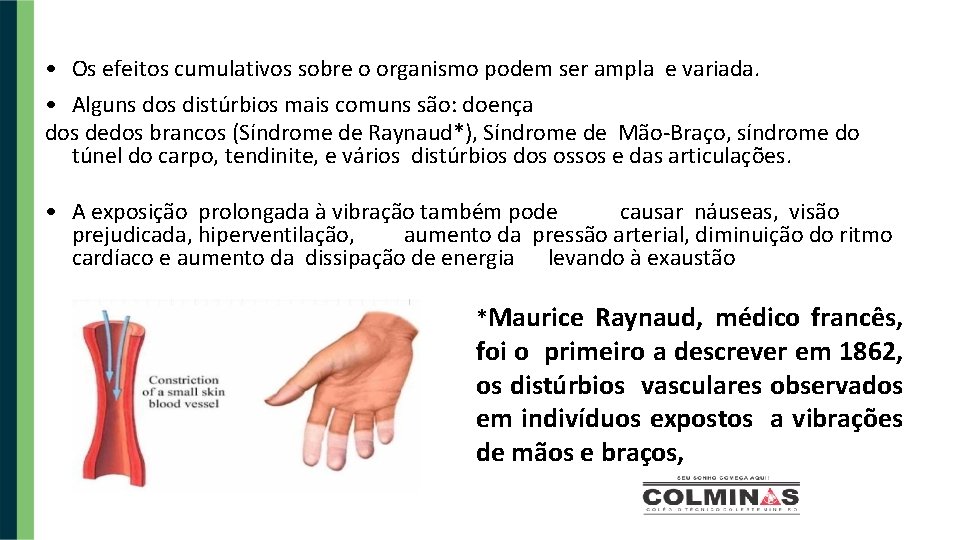

• Os efeitos cumulativos sobre o organismo podem ser ampla e variada. • Alguns dos distúrbios mais comuns são: doença dos dedos brancos (Síndrome de Raynaud*), Síndrome de Mão-Braço, síndrome do túnel do carpo, tendinite, e vários distúrbios dos ossos e das articulações. • A exposição prolongada à vibração também pode causar náuseas, visão prejudicada, hiperventilação, aumento da pressão arterial, diminuição do ritmo cardíaco e aumento da dissipação de energia levando à exaustão *Maurice Raynaud, médico francês, foi o primeiro a descrever em 1862, os distúrbios vasculares observados em indivíduos expostos a vibrações de mãos e braços,

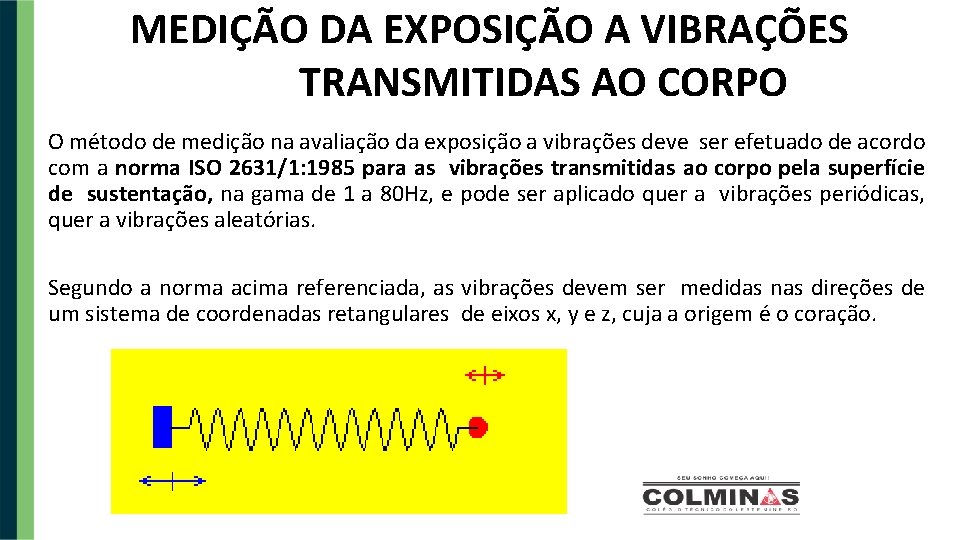

MEDIÇÃO DA EXPOSIÇÃO A VIBRAÇÕES TRANSMITIDAS AO CORPO O método de medição na avaliação da exposição a vibrações deve ser efetuado de acordo com a norma ISO 2631/1: 1985 para as vibrações transmitidas ao corpo pela superfície de sustentação, na gama de 1 a 80 Hz, e pode ser aplicado quer a vibrações periódicas, quer a vibrações aleatórias. Segundo a norma acima referenciada, as vibrações devem ser medidas nas direções de um sistema de coordenadas retangulares de eixos x, y e z, cuja a origem é o coração.

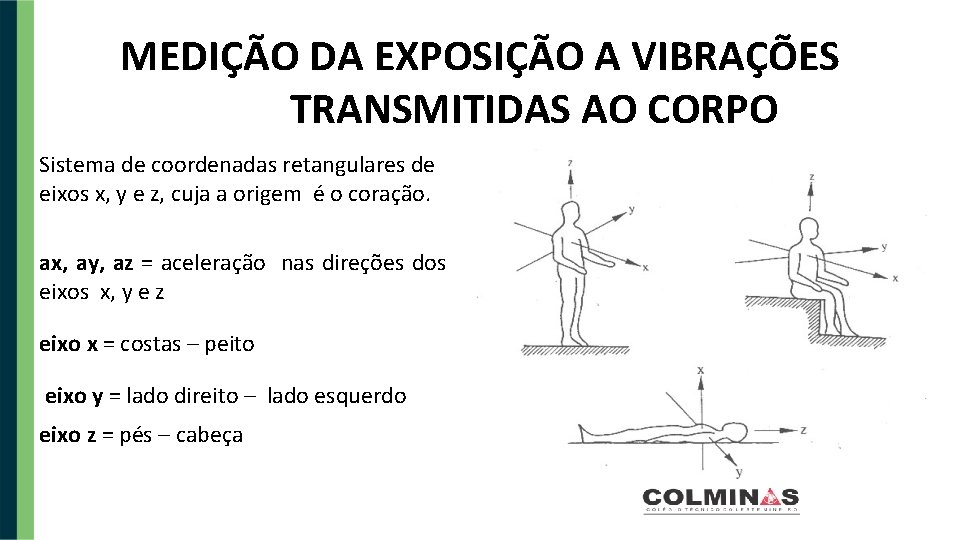

MEDIÇÃO DA EXPOSIÇÃO A VIBRAÇÕES TRANSMITIDAS AO CORPO Sistema de coordenadas retangulares de eixos x, y e z, cuja a origem é o coração. ax, ay, az = aceleração nas direções dos eixos x, y e z eixo x = costas – peito eixo y = lado direito – lado esquerdo eixo z = pés – cabeça

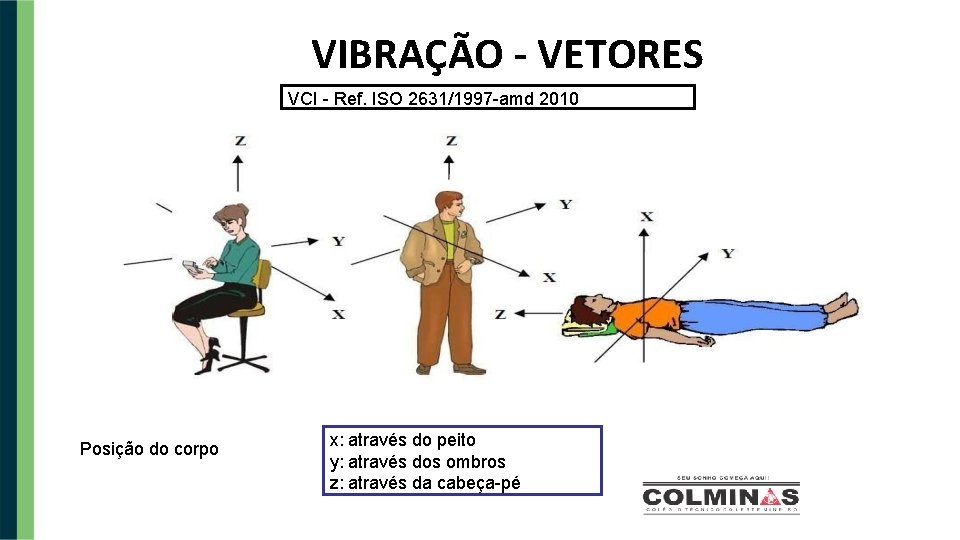

VIBRAÇÃO - VETORES VCI - Ref. ISO 2631/1997 -amd 2010 Posição do corpo x: através do peito y: através dos ombros z: através da cabeça-pé

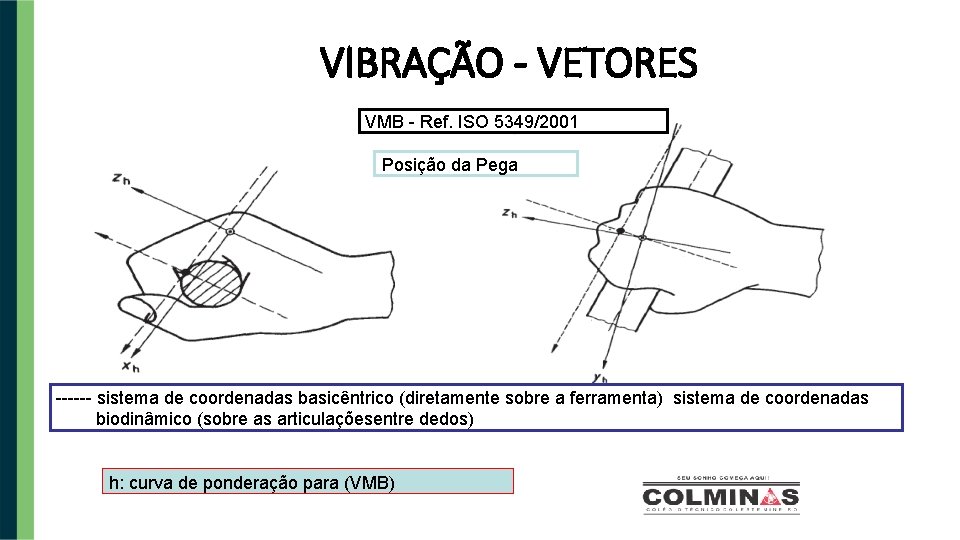

VIBRAÇÃO - VETORES VMB - Ref. ISO 5349/2001 Posição da Pega ------ sistema de coordenadas basicêntrico (diretamente sobre a ferramenta) sistema de coordenadas biodinâmico (sobre as articulaçõesentre dedos) h: curva de ponderação para (VMB)

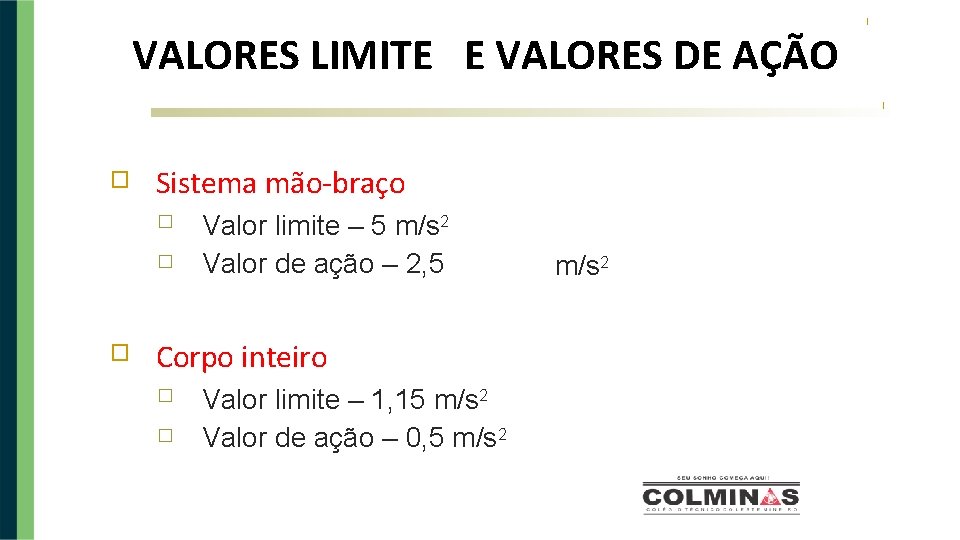

VALORES LIMITE E VALORES DE AÇÃO � Sistema mão-braço � � � Valor limite – 5 m/s 2 Valor de ação – 2, 5 Corpo inteiro � � Valor limite – 1, 15 m/s 2 Valor de ação – 0, 5 m/s 2

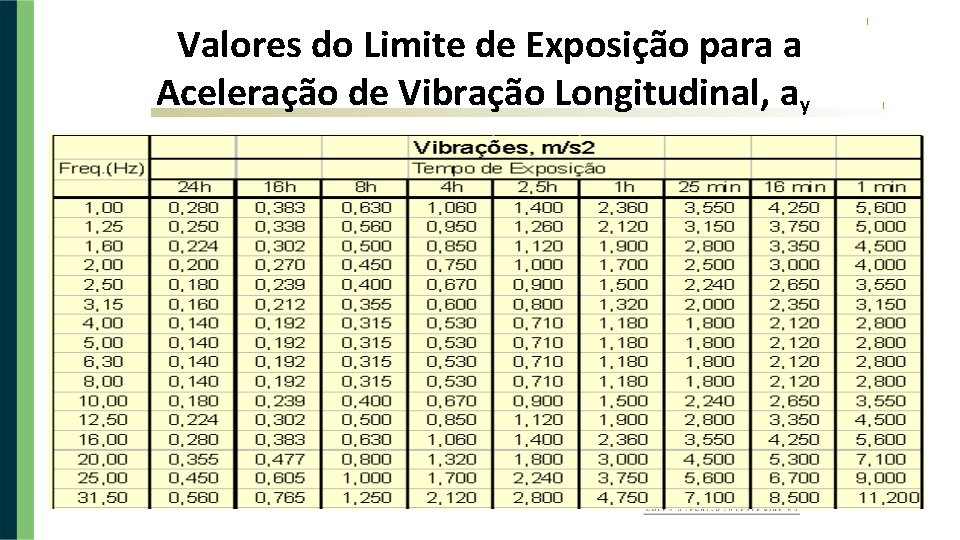

Valores do Limite de Exposição para a Aceleração de Vibração Longitudinal, ay � � �

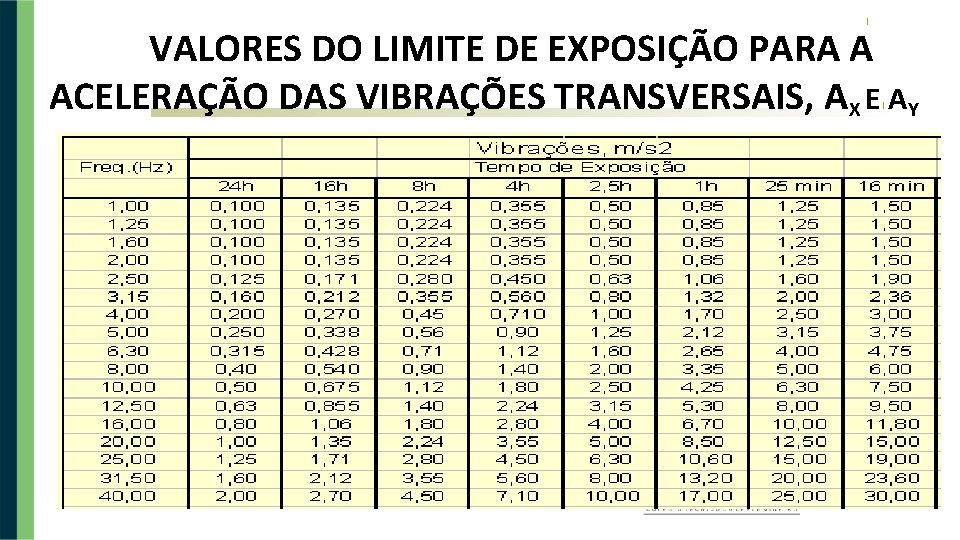

VALORES DO LIMITE DE EXPOSIÇÃO PARA A ACELERAÇÃO DAS VIBRAÇÕES TRANSVERSAIS, AX E AY � � �

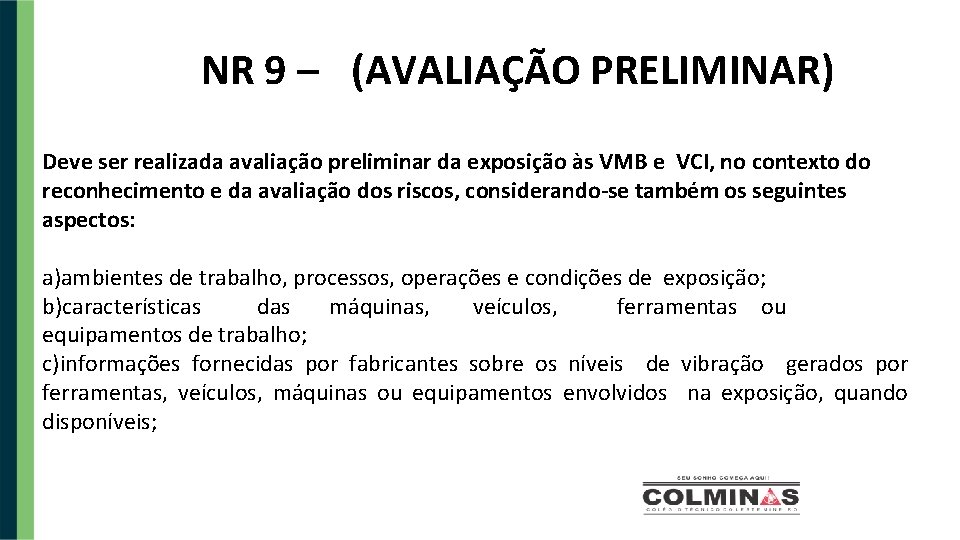

NR 9 – (AVALIAÇÃO PRELIMINAR) Deve ser realizada avaliação preliminar da exposição às VMB e VCI, no contexto do reconhecimento e da avaliação dos riscos, considerando-se também os seguintes aspectos: a)ambientes de trabalho, processos, operações e condições de exposição; b)características das máquinas, veículos, ferramentas ou equipamentos de trabalho; c)informações fornecidas por fabricantes sobre os níveis de vibração gerados por ferramentas, veículos, máquinas ou equipamentos envolvidos na exposição, quando disponíveis;

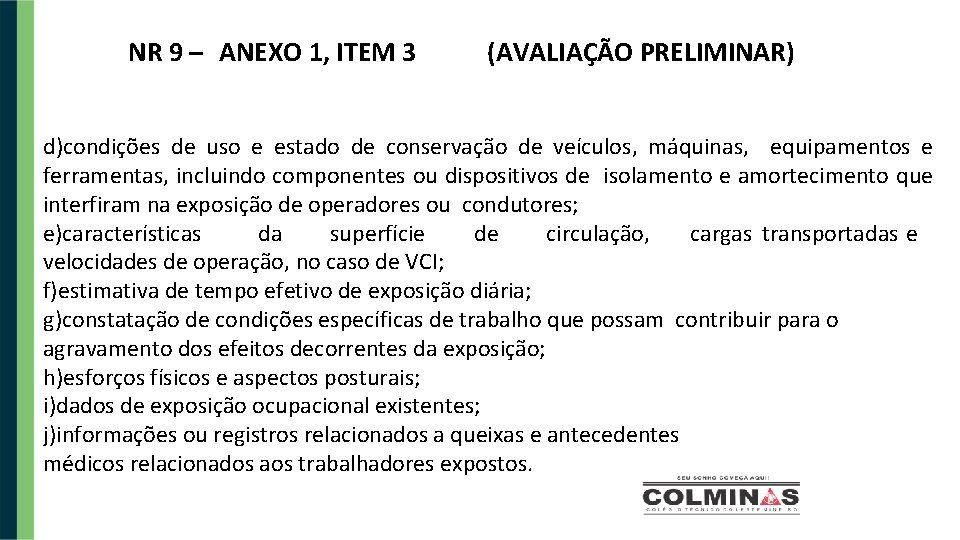

NR 9 – ANEXO 1, ITEM 3 (AVALIAÇÃO PRELIMINAR) d)condições de uso e estado de conservação de veículos, máquinas, equipamentos e ferramentas, incluindo componentes ou dispositivos de isolamento e amortecimento que interfiram na exposição de operadores ou condutores; e)características da superfície de circulação, cargas transportadas e velocidades de operação, no caso de VCI; f)estimativa de tempo efetivo de exposição diária; g)constatação de condições específicas de trabalho que possam contribuir para o agravamento dos efeitos decorrentes da exposição; h)esforços físicos e aspectos posturais; i)dados de exposição ocupacional existentes; j)informações ou registros relacionados a queixas e antecedentes médicos relacionados aos trabalhadores expostos.

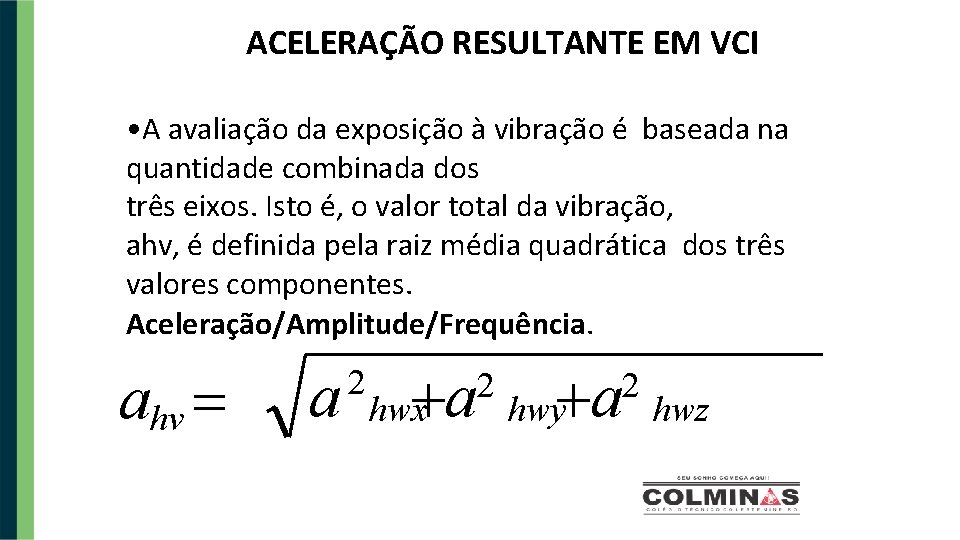

ACELERAÇÃO RESULTANTE EM VCI • A avaliação da exposição à vibração é baseada na quantidade combinada dos três eixos. Isto é, o valor total da vibração, ahv, é definida pela raiz média quadrática dos três valores componentes. Aceleração/Amplitude/Frequência. ahv a 2 a hwx 2 a hwy 2 hwz

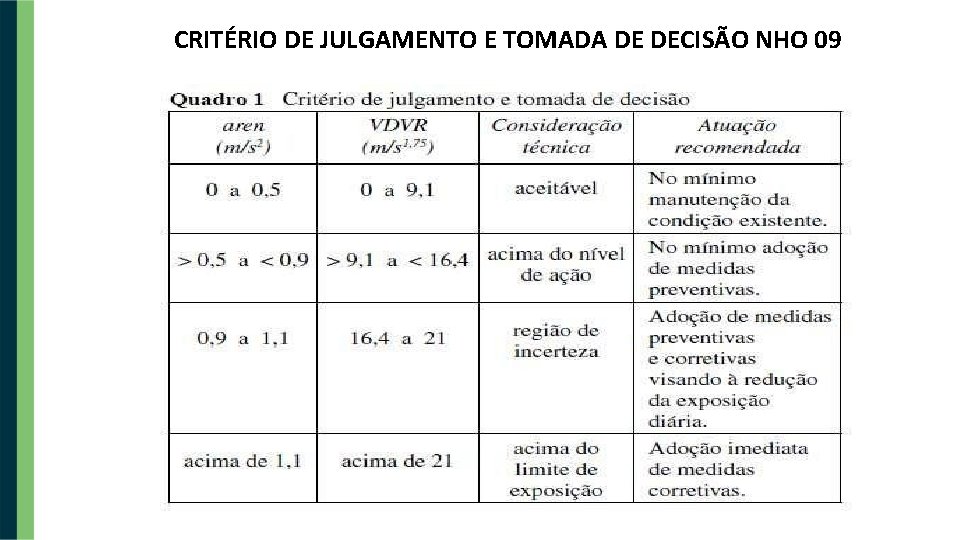

CRITÉRIO DE JULGAMENTO E TOMADA DE DECISÃO NHO 09

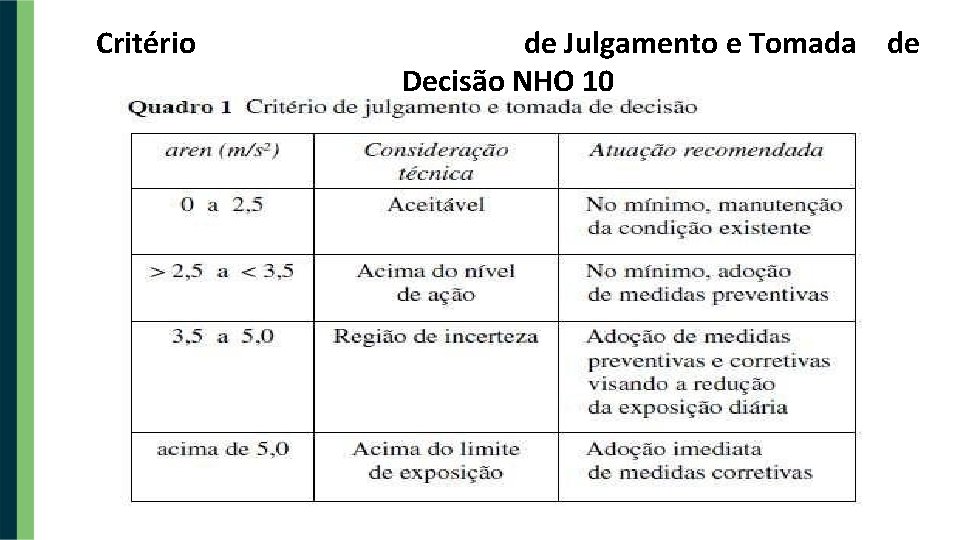

Critério de Julgamento e Tomada de Decisão NHO 10

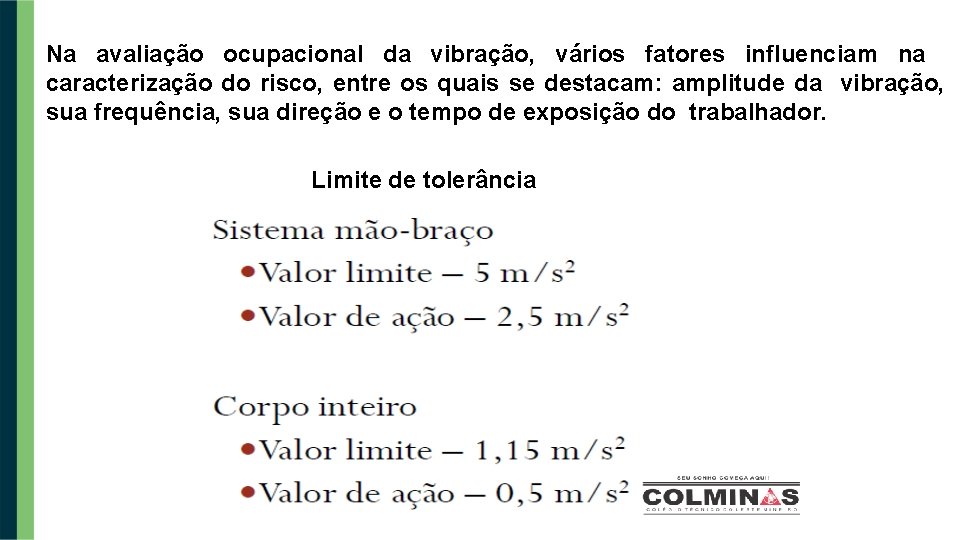

Na avaliação ocupacional da vibração, vários fatores influenciam na caracterização do risco, entre os quais se destacam: amplitude da vibração, sua frequência, sua direção e o tempo de exposição do trabalhador. Limite de tolerância

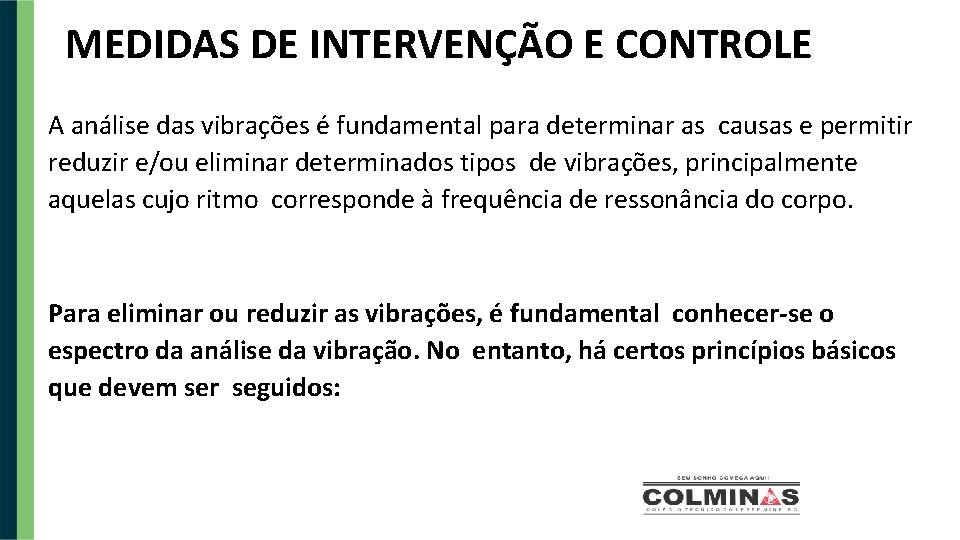

MEDIDAS DE INTERVENÇÃO E CONTROLE A análise das vibrações é fundamental para determinar as causas e permitir reduzir e/ou eliminar determinados tipos de vibrações, principalmente aquelas cujo ritmo corresponde à frequência de ressonância do corpo. Para eliminar ou reduzir as vibrações, é fundamental conhecer-se o espectro da análise da vibração. No entanto, há certos princípios básicos que devem ser seguidos:

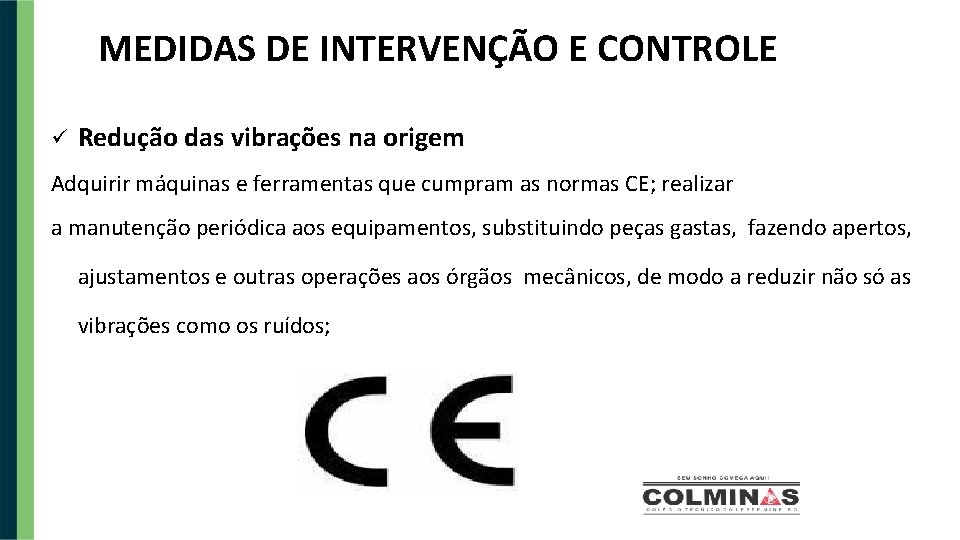

MEDIDAS DE INTERVENÇÃO E CONTROLE Redução das vibrações na origem Adquirir máquinas e ferramentas que cumpram as normas CE; realizar a manutenção periódica aos equipamentos, substituindo peças gastas, fazendo apertos, ajustamentos e outras operações aos órgãos mecânicos, de modo a reduzir não só as vibrações como os ruídos;

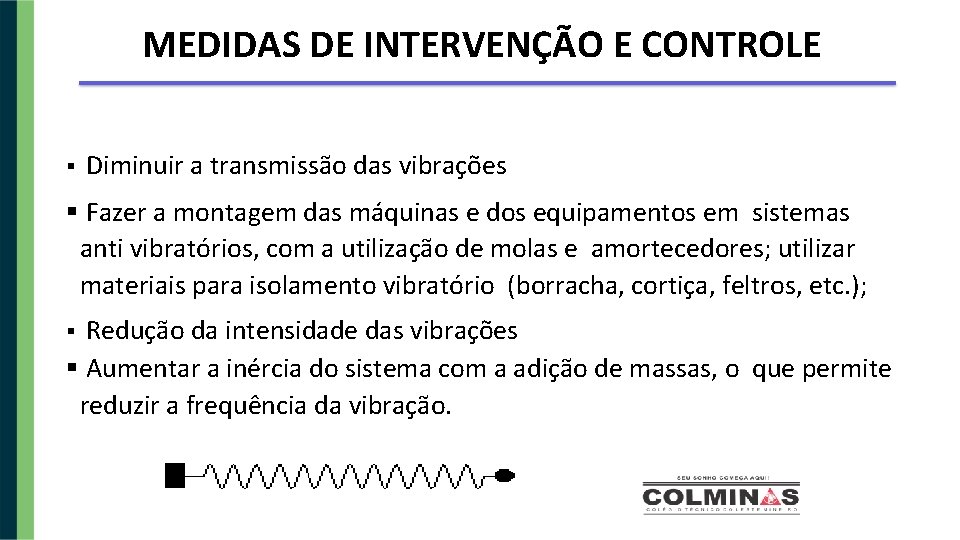

MEDIDAS DE INTERVENÇÃO E CONTROLE Diminuir a transmissão das vibrações Fazer a montagem das máquinas e dos equipamentos em sistemas anti vibratórios, com a utilização de molas e amortecedores; utilizar materiais para isolamento vibratório (borracha, cortiça, feltros, etc. ); Redução da intensidade das vibrações Aumentar a inércia do sistema com a adição de massas, o que permite reduzir a frequência da vibração.

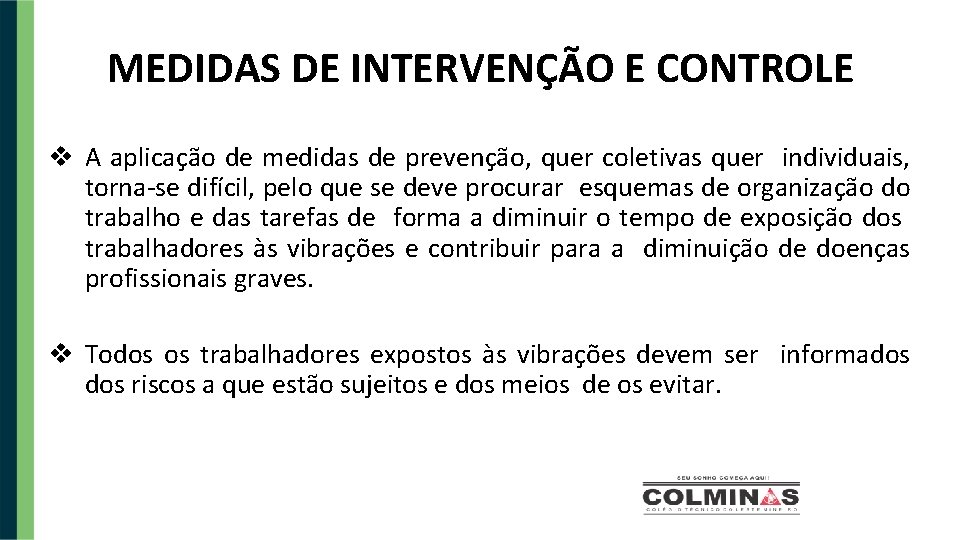

MEDIDAS DE INTERVENÇÃO E CONTROLE v A aplicação de medidas de prevenção, quer coletivas quer individuais, torna-se difícil, pelo que se deve procurar esquemas de organização do trabalho e das tarefas de forma a diminuir o tempo de exposição dos trabalhadores às vibrações e contribuir para a diminuição de doenças profissionais graves. v Todos os trabalhadores expostos às vibrações devem ser informados riscos a que estão sujeitos e dos meios de os evitar.

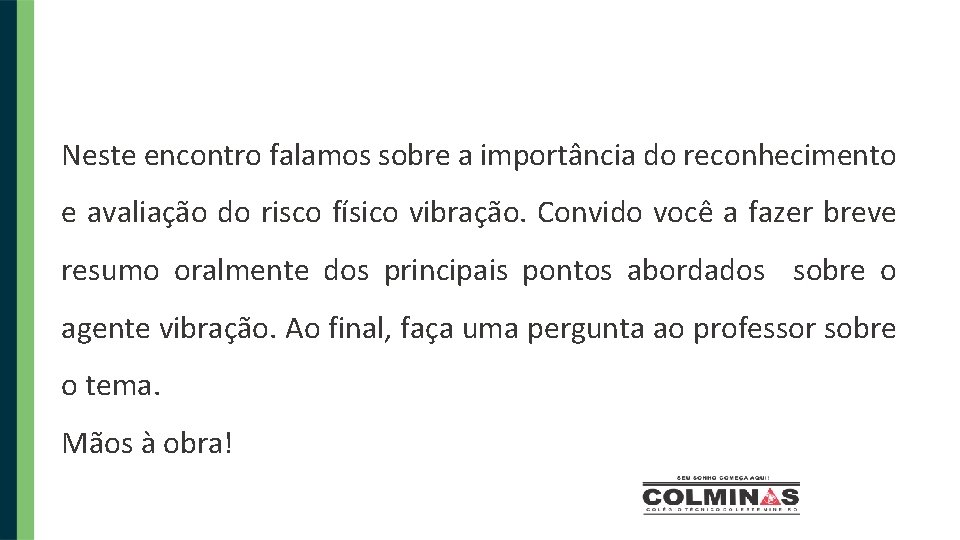

Neste encontro falamos sobre a importância do reconhecimento e avaliação do risco físico vibração. Convido você a fazer breve resumo oralmente dos principais pontos abordados sobre o agente vibração. Ao final, faça uma pergunta ao professor sobre o tema. Mãos à obra!

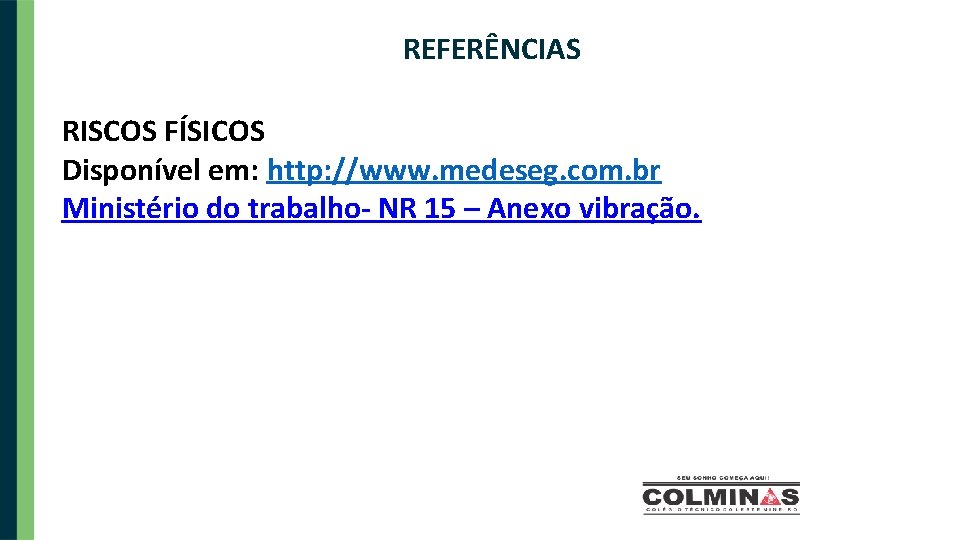

REFERÊNCIAS RISCOS FÍSICOS Disponível em: http: //www. medeseg. com. br Ministério do trabalho- NR 15 – Anexo vibração.
