HIDRULICA DE CAPTACIONES NDICE Ensayos de pulso Pozos
- Slides: 22
HIDRÁULICA DE CAPTACIONES ÍNDICE • Ensayos de pulso • Pozos en medios fracturados • Ensayos Lefranc • Ensayos Lugeon • Ensayos Gilg-Gavard
HIDRÁULICA DE CAPTACIONES • Ensayos de pulso 1. Para medios poco permeables 2. Los ensayos de bombeo serían muy largos 3. Medios arcillosos 4. Se trata de introducir un pulso instantáneo de pulso y ver como responde el medio mediante la medición de la recuperación del nivel 5. Pueden ser de extracción o impulsión 6. Pueden hacer mediciones en el propio pozo o en uno de observación

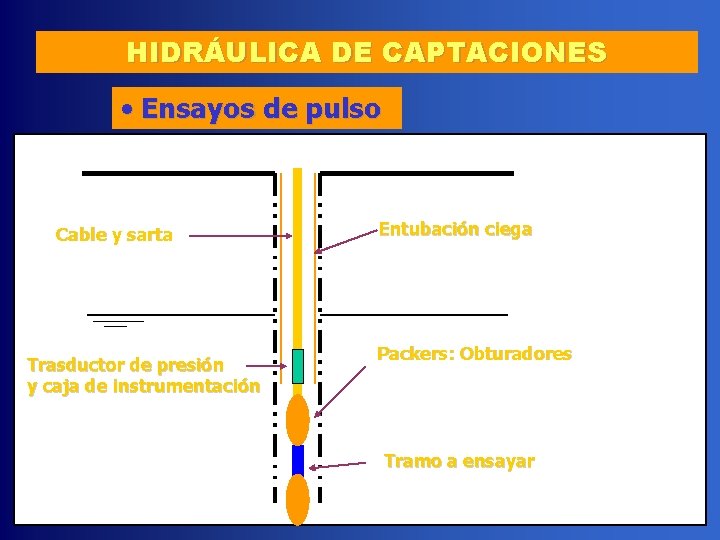

HIDRÁULICA DE CAPTACIONES • Ensayos de pulso Cable y sarta Trasductor de presión y caja de instrumentación Entubación ciega Packers: Obturadores Tramo a ensayar
HIDRÁULICA DE CAPTACIONES • Ensayos de pulso Cable y sarta Trasductor de presión y caja de instrumentación Entubación ciega Packers: Obturadores Tramo aislado
HIDRÁULICA DE CAPTACIONES ÍNDICE • Ensayos de pulso • Pozos en medios fracturados • Ensayos Lefranc • Ensayos Lugeon • Ensayos Gilg-Gavard

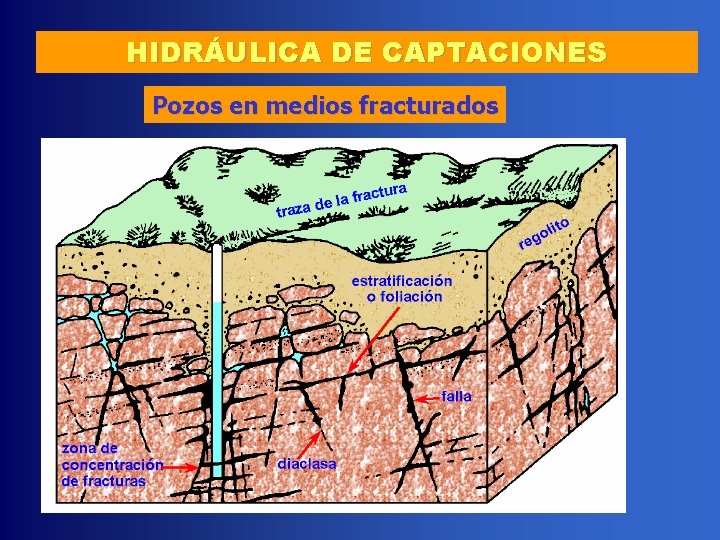

HIDRÁULICA DE CAPTACIONES Pozos en medios fracturados
HIDRÁULICA DE CAPTACIONES Pozos en medios fracturados
HIDRÁULICA DE CAPTACIONES Pozos en medios fracturados Medios equivalentes: Qg = A K g h g Kg Medio fracturado Qg = Q a Qg = A K a h a Ka a Medio poroso
HIDRÁULICA DE CAPTACIONES ÍNDICE • Ensayos de pulso • Pozos en medios fracturados • Ensayos Lefranc • Ensayos Lugeon • Ensayos Gilg-Gavard
HIDRÁULICA DE CAPTACIONES • Ensayos Lefranc 1. Para sondeos en ejecución 2. El sondeo se va entubando en el avance 3. Zona filtrante: 50 cm de sondeo sin entubar 4. Se introduce un determinado volumen de agua en un tiempo determinado 5. Volumen introducido: Agua inyectada – agua rebosada 6. Medida de la permeabilidad
HIDRÁULICA DE CAPTACIONES • Ensayos Lefranc Bomba D Nivel piezométrico
HIDRÁULICA DE CAPTACIONES • Ensayos Lefranc D: Diámetro cilindro : Longitud cámara cilíndrica hm : Presión de inyección ( en m. c. a. ) Cámara ancha y baja: Kv Cámara estrecha y alargada: Kh
HIDRÁULICA DE CAPTACIONES ÍNDICE • Ensayos de pulso • Pozos en medios fracturados • Ensayos Lefranc • Ensayos Lugeon • Ensayos Gilg-Gavard
HIDRÁULICA DE CAPTACIONES • Ensayos Lugeon 1. En rocas consolidadas poco permeables 2. Se inyecta un volumen en un tramo aislado con una presión p 3. Para aislarla. obturadores 4. Se utiliza una bomba de pistón, manómetro y se mide V inyectado 5. Duración t suele ser de 5 ó 10 minutos 6. K es proporcional al Q introducido/m de longitud y unidad de p 7. 1 Lugeón = 1 l/min/m bajo una presión de 10 kg/cm 2
HIDRÁULICA DE CAPTACIONES • Ensayos Lugeon 8. Hay pérdidas de carga que enmascaran la presión real P: presión de inyección V: Volumen inyectado T: tiempo de inyección : Tramo aislado
HIDRÁULICA DE CAPTACIONES ÍNDICE • Ensayos de pulso • Pozos en medios fracturados • Ensayos Lefranc • Ensayos Lugeon • Ensayos Gilg-Gavard
HIDRÁULICA DE CAPTACIONES • Ensayos Gilg-Gavard Estimación de los parámetros hidrodinámicos en piezómetros El ensayo es a nivel variable. Se introduce agua hasta el emboquille y se mide la recuperación de éste k = 1, 308 x d x h / (A x hm x t) d: diámetro del piezómetro h: Descenso del nivel en el intervalo t hm: altura media en el intervalo t A = a x (1, 032 x + 30 x d); con a = 1 si > 6 m a = 0, 481 + 0, 178 x - 0, 014 x x si < 6
HIDRÁULICA DE CAPTACIONES • Ensayos Gilg-Gavard • Proceso de llenado

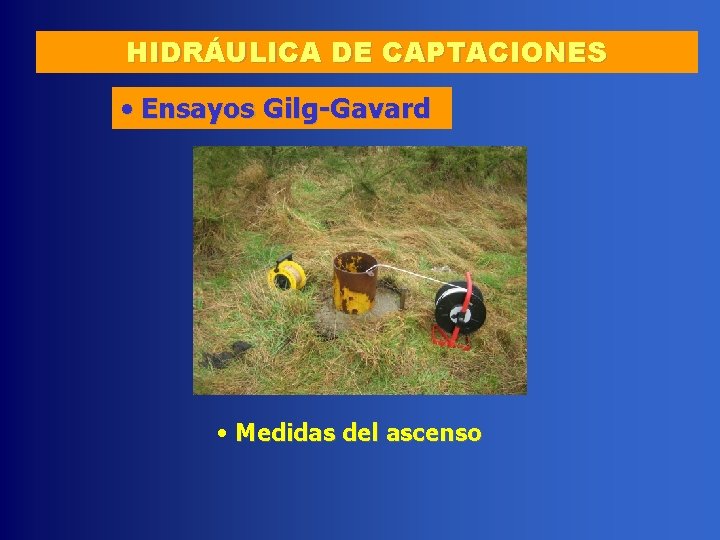

HIDRÁULICA DE CAPTACIONES • Ensayos Gilg-Gavard • Medidas del ascenso
HIDRÁULICA DE CAPTACIONES • Ensayos Gilg-Gavard • Medidas del ascenso en el piezómetro
HIDRÁULICA DE CAPTACIONES • Ensayos Gilg-Gavard • Esquema del piezómetro
HIDRÁULICA DE CAPTACIONES • Ensayos Gilg-Gavard • Ascenso del nivel en el piezómetro K = 0, 00007 cm/s
