Hidráulica Cap. 7 Escoamento em Superfície Livre Prof. Eudes José Arantes
Características básicas dos escoamentos livres
Escoamentos livres -Há uma superfície de contato com a atmosfera -As condições de contornos não são tão bem definidas como nos condutos forçados variáveis no tempo e no espaço -A maioria dos escoamentos livres ocorrem em grandes dimensões físicas grandes Re raramente laminares -Deformabilidade extrema remansos, ressaltos -Variabilidade de rugosidade
Classificação dos escoamentos livres
Classificação dos escoamentos livres
Equações básicas do escoamento livre São caracterizados utilizando-se os mesmos princípios básicos dos escoamentos em condutos: - Eq. da Continuidade -Eq. da Quantidade de movimento -Eq. da Energia
Representação da linha de energia em canais Ver exemplo 7. 1 (pag. 189) – Fund. Eng. Hidráulica
Parâmetros geométricos e hidráulicos
B largura superficial A área molhada P perímetro molhado Y profundidade (fundo à superfície) Yh = A/B Profundidade hidráulica R raio hidráulico
Y h Observação: O perímetro molhado leva em conta somente a parte em contato com o líquido

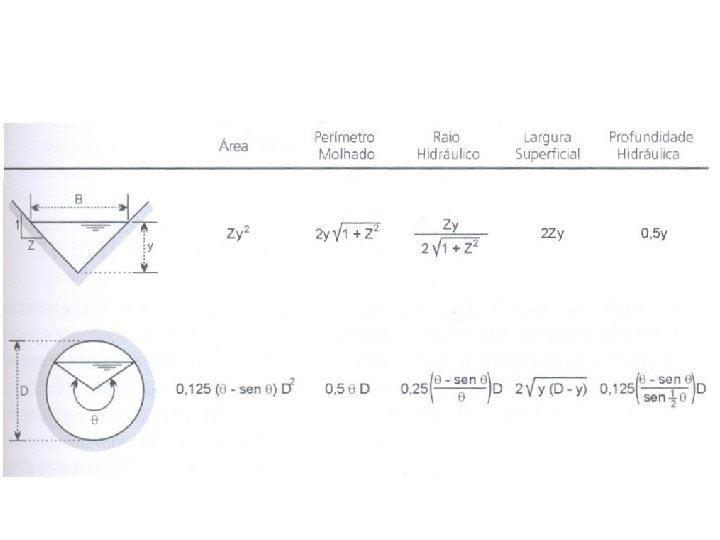

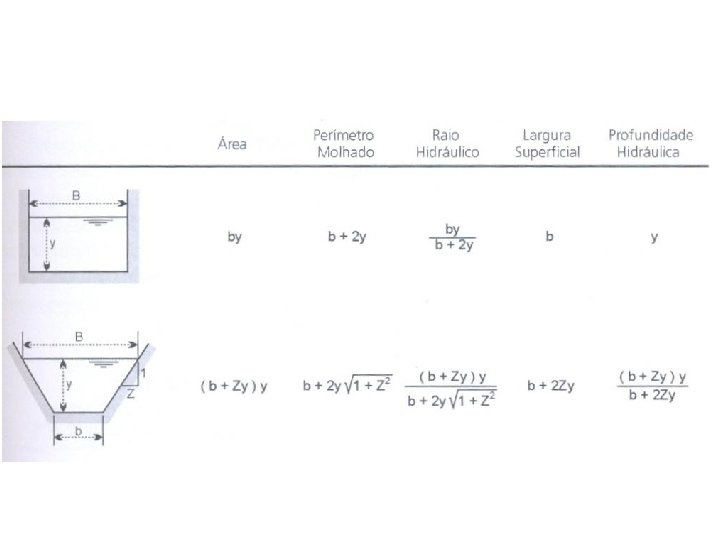

Seções com geometrias conhecidas
Ver exemplo 7. 2 (pag. 192) – Fund. Eng. Hidráulica
Seções retangulares e trapezoidais Comuns em canais abertos Trapezoidais preferidas algumas vezes por não necessitar de estruturas rígidas para estabilizar taludes Mas podem precisar de mais espaço nas laterais
Seção trapezoidal
Seção retangular Seções circulares Vazões mais reduzidas redes de esgotamento sanitário e pluvial, bueiros
Seções triangulares Canais de pequenas dimensões sarjetas rodoviárias e urbanas

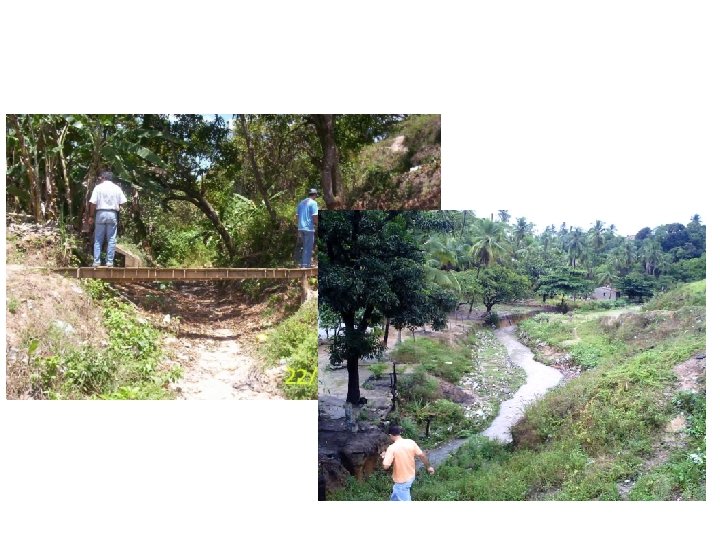

Seções com geometrias irregulares
Pode-se supor um conjunto de trapézios, triângulos ou retângulos pequenos o suficiente ou considerar como canais onde a largura é muito maior que a profundidade Seções retangulares largas Pode-se mostrar que: A ≈ By P≈B e R≈y
Variação de pressão
Condutos forçados pressão praticamente constante em toda a seção canais pressão função da profundidade Se o escoamento for paralelo linhas de corrente sem curvatura Distribuição de Pressão hidrostática
Escoamento não for paralelo não é hidrostática Se o escoamento tiver declividade não desprezível PB = gycos 2 q Distribuição Pseudo-hidrostática
Em canais com declividades inferiores a 0, 1 m/m diferença de 1% Canais com I > 10% PB = gycos 2 q Subpressão (crista) Sobrepressão (pé) Ver exemplo 7. 3 (pag. 196) – Fund. Eng. Hidráulica
Variação de velocidade

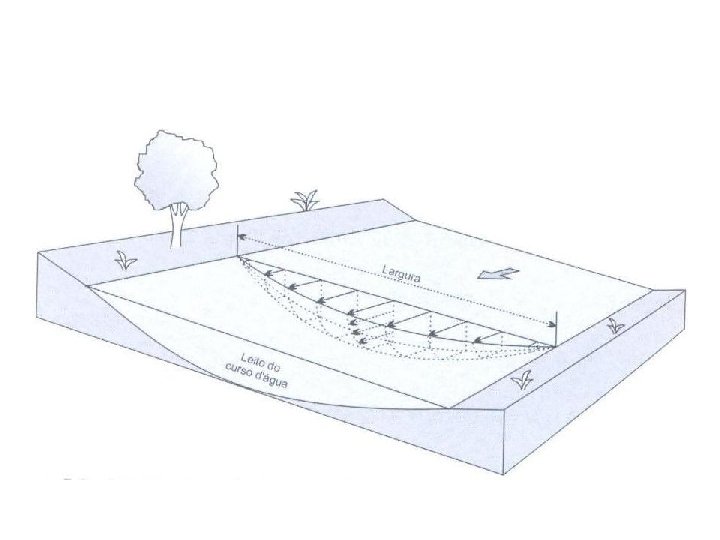

Em canais a distribuição de velocidade não é uniforme As velocidades maiores ocorrem longe da parede
Na vertical, o perfil é aproximadamente logarítmico Vmax ocorre entre 5% e 25% da profundidade Vmed é aproximadamente a média entre V 20% e V 80% Ou aproximadamente V 60% Perfil de velocidade média
Para levar em conta as irregularidades na distribuição de V a é o fator de correção de energia (Coriolis) b é o fator de correção de Quantidade de movimento (Boussinesq)
Ou ainda, Ver exemplo 7. 4 (pag. 201) – Fund. Eng. Hidráulica
