Hidrologia Bsica Escoamento Superficial Eng Eudes Jos Arantes

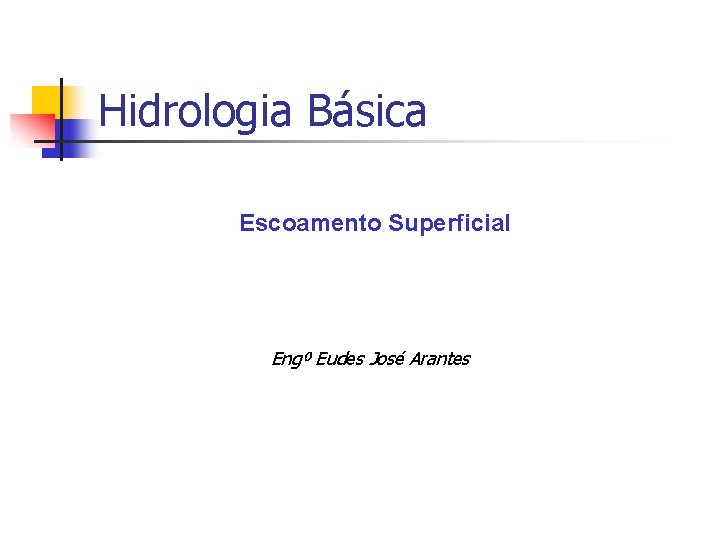

Hidrologia Básica Escoamento Superficial Engº Eudes José Arantes

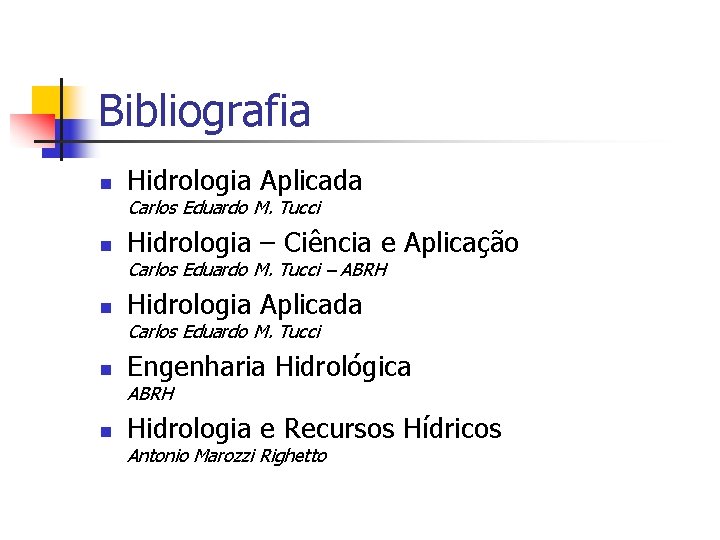

Bibliografia n Hidrologia Aplicada Carlos Eduardo M. Tucci n Hidrologia – Ciência e Aplicação Carlos Eduardo M. Tucci – ABRH n Hidrologia Aplicada Carlos Eduardo M. Tucci n Engenharia Hidrológica ABRH n Hidrologia e Recursos Hídricos Antonio Marozzi Righetto

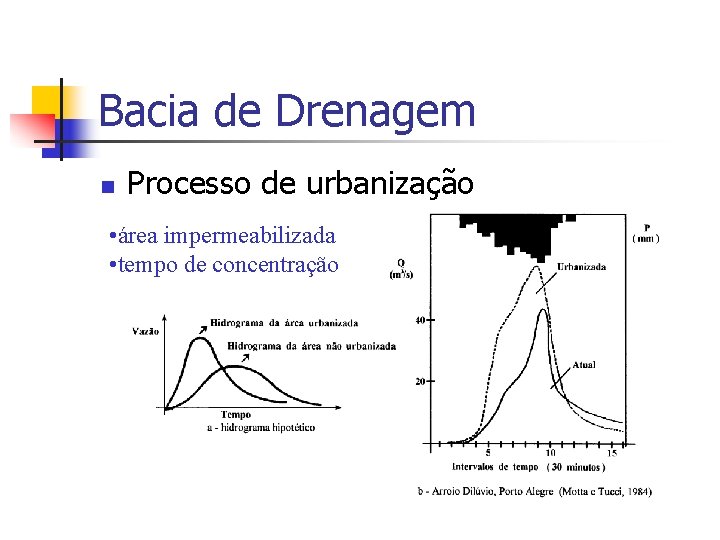

Bacia de Drenagem n Processo de urbanização • área impermeabilizada • tempo de concentração

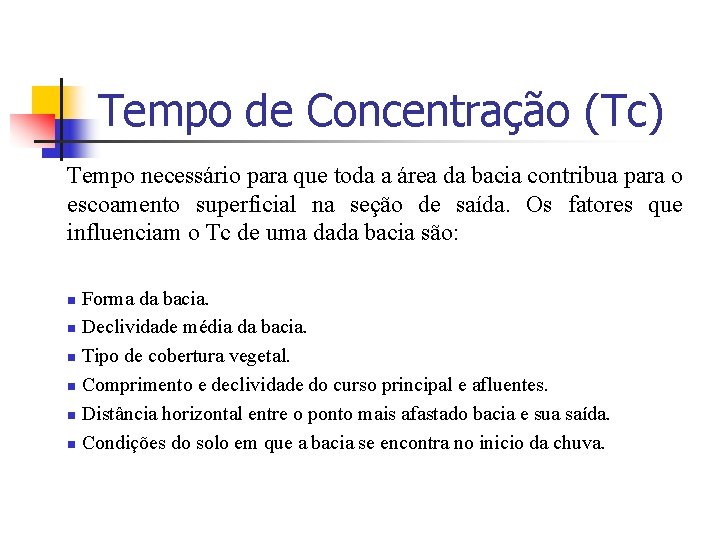

Tempo de Concentração (Tc) Tempo necessário para que toda a área da bacia contribua para o escoamento superficial na seção de saída. Os fatores que influenciam o Tc de uma dada bacia são: Forma da bacia. n Declividade média da bacia. n Tipo de cobertura vegetal. n Comprimento e declividade do curso principal e afluentes. n Distância horizontal entre o ponto mais afastado bacia e sua saída. n Condições do solo em que a bacia se encontra no inicio da chuva. n

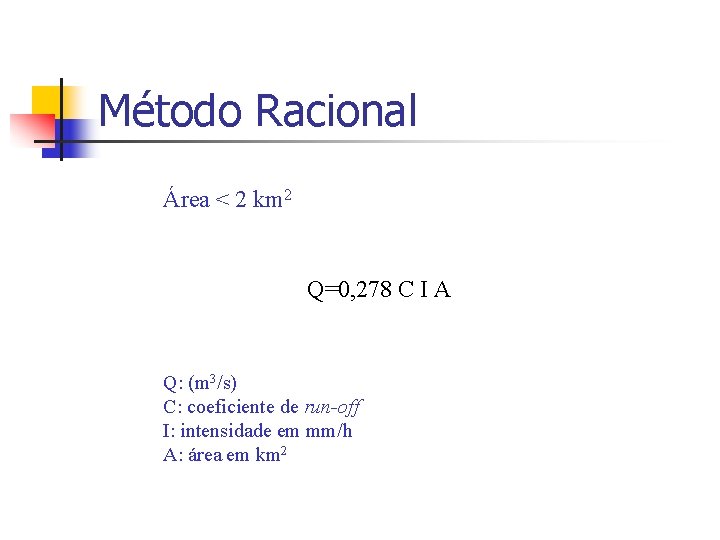

Método Racional Área < 2 km 2 Q=0, 278 C I A Q: (m 3/s) C: coeficiente de run-off I: intensidade em mm/h A: área em km 2

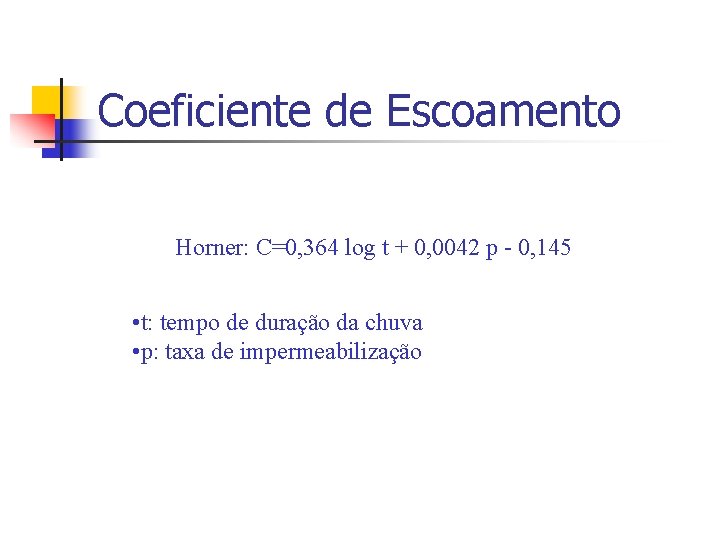

Coeficiente de Escoamento Horner: C=0, 364 log t + 0, 0042 p - 0, 145 • t: tempo de duração da chuva • p: taxa de impermeabilização

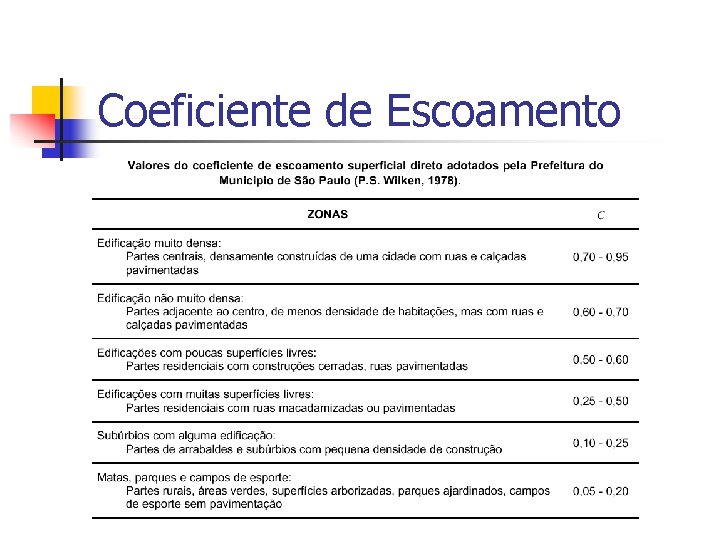

Coeficiente de Escoamento

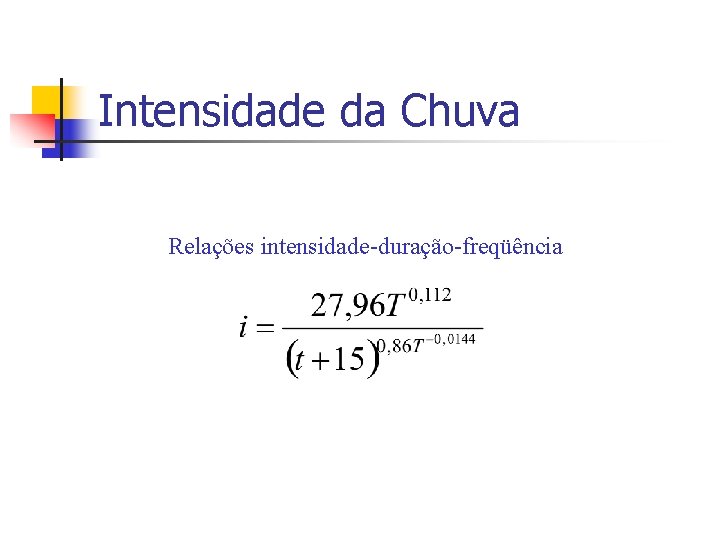

Intensidade da Chuva Relações intensidade-duração-freqüência

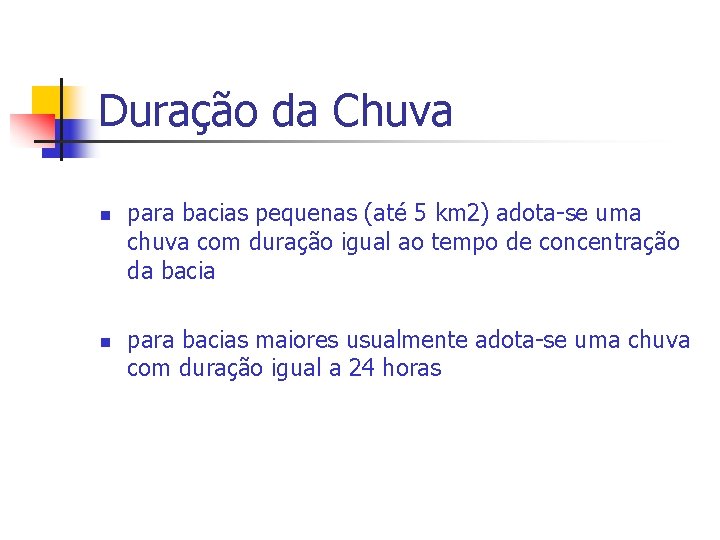

Duração da Chuva n n para bacias pequenas (até 5 km 2) adota-se uma chuva com duração igual ao tempo de concentração da bacia para bacias maiores usualmente adota-se uma chuva com duração igual a 24 horas

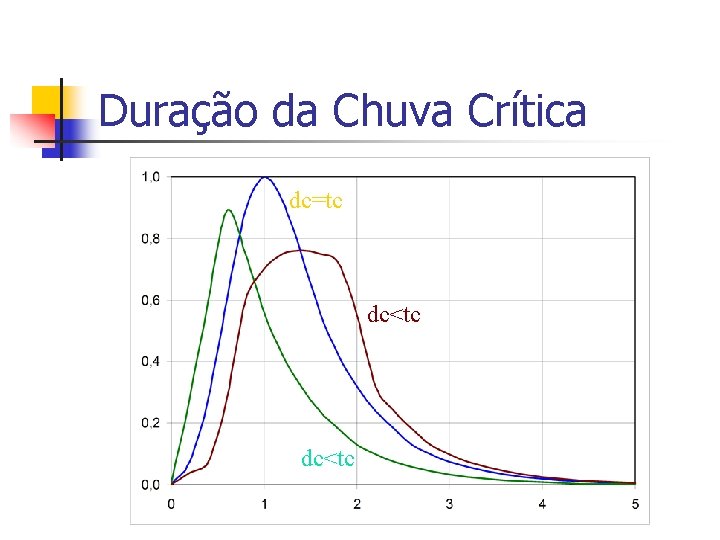

Duração da Chuva Crítica dc=tc dc<tc

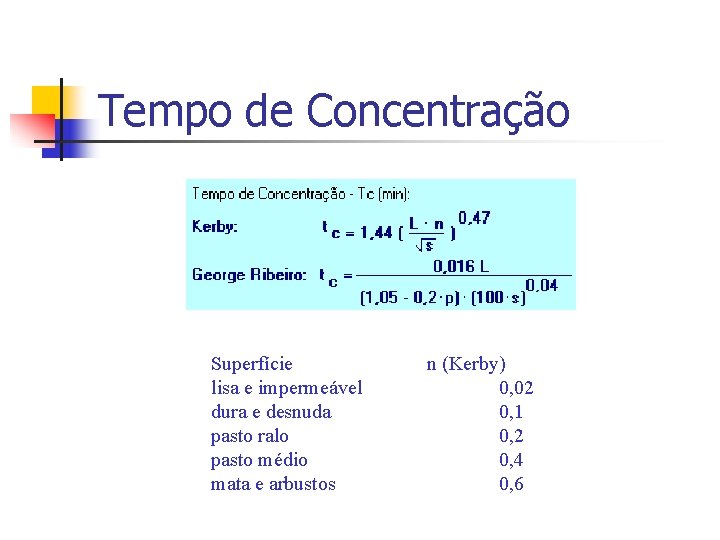

Tempo de Concentração Superfície lisa e impermeável dura e desnuda pasto ralo pasto médio mata e arbustos n (Kerby) 0, 02 0, 1 0, 2 0, 4 0, 6

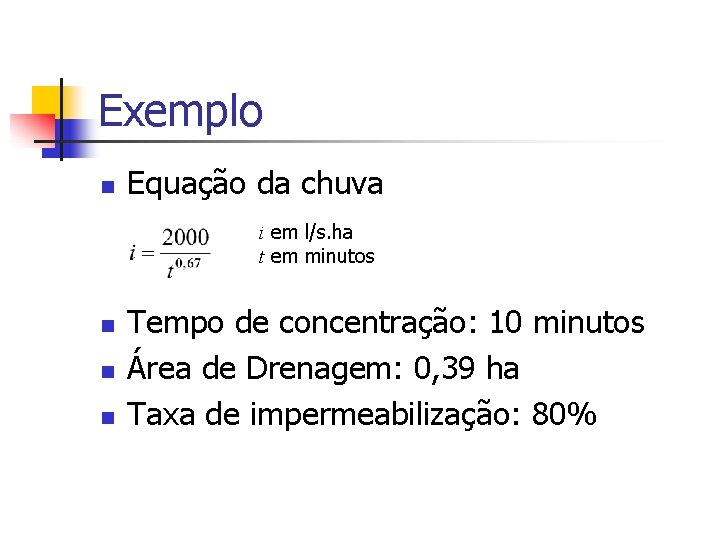

Exemplo n Equação da chuva i em l/s. ha t em minutos n n n Tempo de concentração: 10 minutos Área de Drenagem: 0, 39 ha Taxa de impermeabilização: 80%

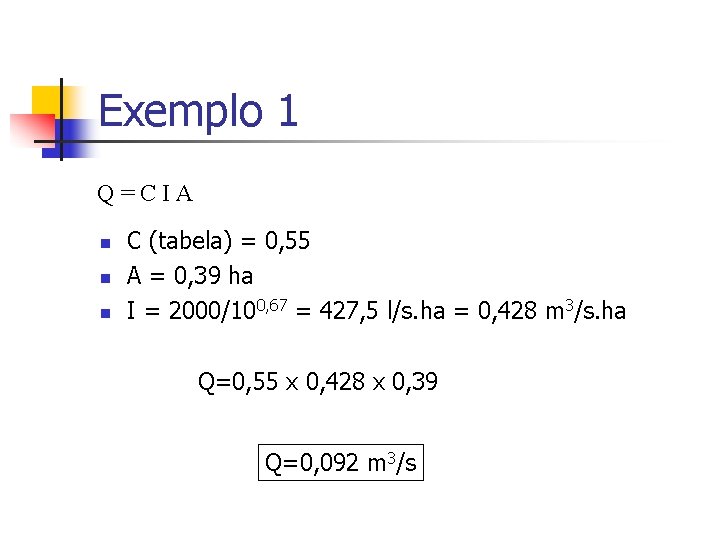

Exemplo 1 Q=CIA n n n C (tabela) = 0, 55 A = 0, 39 ha I = 2000/100, 67 = 427, 5 l/s. ha = 0, 428 m 3/s. ha Q=0, 55 x 0, 428 x 0, 39 Q=0, 092 m 3/s

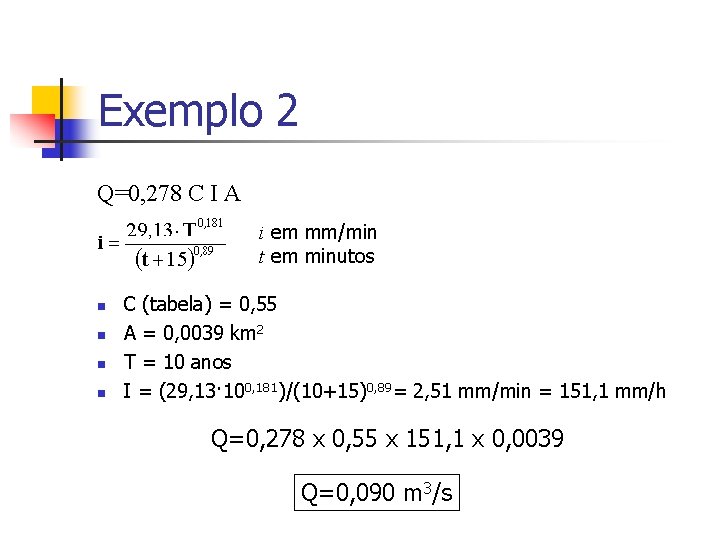

Exemplo 2 Q=0, 278 C I A i em mm/min t em minutos n n C (tabela) = 0, 55 A = 0, 0039 km 2 T = 10 anos I = (29, 13· 100, 181)/(10+15)0, 89= 2, 51 mm/min = 151, 1 mm/h Q=0, 278 x 0, 55 x 151, 1 x 0, 0039 Q=0, 090 m 3/s
