Hidrologia Básica Capacitação Tecnológica e Transferência de Tecnologia em Drenagem Urbana FUNDAÇÃO CENTRO TECNOLÓGICO DE HIDRÁULICA Engº José Rodolfo S. Martins Engº Francisco M. Fadiga Jr.
Bibliografia n Hidrologia Aplicada Carlos Eduardo M. Tucci n Hidrologia – Ciência e Aplicação Carlos Eduardo M. Tucci – ABRH n Hidrologia Aplicada Carlos Eduardo M. Tucci n Engenharia Hidrológica ABRH n Hidrologia e Recursos Hídricos Antonio Marozzi Righetto
Bacia de Drenagem n Processo de urbanização • área impermeabilizada • tempo de concentração
Tempo de Concentração (Tc) Tempo necessário para que toda a área da bacia contribua para o escoamento superficial na seção de saída. Os fatores que influenciam o Tc de uma dada bacia são: Forma da bacia. n Declividade média da bacia. n Tipo de cobertura vegetal. n Comprimento e declividade do curso principal e afluentes. n Distância horizontal entre o ponto mais afastado bacia e sua saída. n Condições do solo em que a bacia se encontra no inicio da chuva. n
Dados Hidrometeorológicos n n n Estações Climatológicas Estações Pluviométricas Estações Fluviométricas Radar meteorológico Sensoriamento Remoto
Estações Climatológicas n n n n Actinógrafo Heliógrafo Geotermômetro ou termógrafo de solo Termômetro de máxima e mínima e termógrafos Psicrômetro Higrômetro Barômetro Anemômetro de canecas Anemógrafo Universal Pluviômetro, Pluviógrafo Evaporímetro Anemômetro de Piche Evapotranspirômetro
Estações Pluviométricas n n Precipitações diárias (pluviômetros) Intensidade das chuvas (pluviógrafo)
Estações Fluviométricas n Níveis d´água réguas limnimétricas limnígrafos
Radar Meteorológico
Sensoriamento Remoto Visível Vapor d´água Infravermelho
Banco de Dados - SP n www. sigrh. sp. gov. br
Estatísticas n Aleatoriedade das variáveis hidrológicas
Período de Retorno n Inverso da probabilidade excedente n Probabilidade de ocorrência o inverso do período de retorno (1/T) é a probabilidade de um evento ser igualado ou superado em um ano qualquer é o intervalo médio de ocorrência (em anos) entre eventos que igualam ou superam uma dada magnitude
Exemplo
Exemplo – Intensidade de Precipitação (i)
Equações IDF n Fornecem a intensidade pluviométrica (mm/min) ou a altura precipitada (mm) em função da duração da chuva (t) e do período de retorno (T)
Exemplos
Método Racional Área < 2 km 2 Q = 0, 278 x C x i x A Q: (m 3/s) C: coeficiente de run-off i: intensidade de precipitação em mm/h A: área em km 2
Coeficiente de Escoamento Horner: C = 0, 364 log t + 0, 0042 p - 0, 145 • t: tempo de duração da chuva • p: taxa de impermeabilização
Coeficiente de Escoamento
Intensidade da Chuva Relações intensidade-duração-freqüência
Duração da Chuva n n para bacias pequenas (até 5 km 2) adota-se uma chuva com duração igual ao tempo de concentração da bacia para bacias maiores usualmente adota-se uma chuva com duração igual a 24 horas
Duração da Chuva Crítica dc=tc dc<tc
Tempo de Concentração Superfície Lisa e impermeável Dura e desnuda Pasto ralo (degradado) Pasto médio (bem manejado) Mata e arbustos n (Kerby) 0, 02 0, 1 0, 2 0, 4 0, 6
Exemplo n Equação da chuva i em l/s. ha t em minutos n n n Tempo de concentração: 10 minutos Área de Drenagem: 0, 39 ha Taxa de impermeabilização: 80%
Exemplo 1 Q=Ci. A n n n C (tabela) = 0, 55 A = 0, 39 ha i = 2000/100, 67 = 427, 5 L/s. ha = 0, 428 m 3/s. ha Q=0, 55 x 0, 428 x 0, 39 Q=0, 092 m 3/s

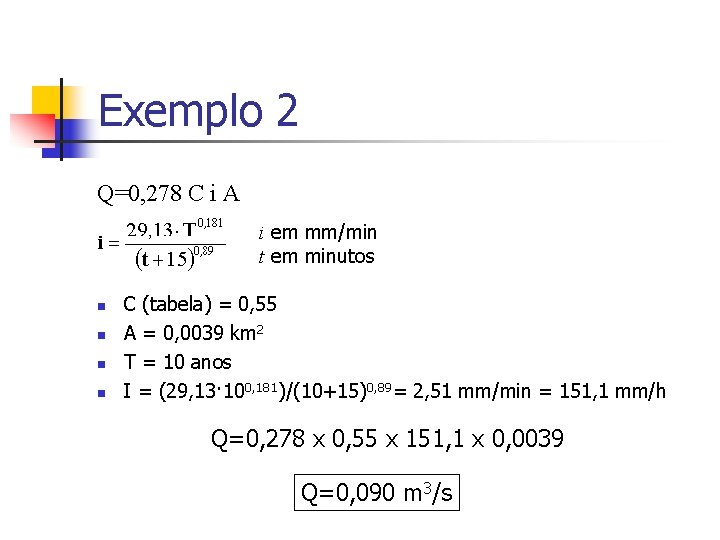

Exemplo 2 Q=0, 278 C i A i em mm/min t em minutos n n C (tabela) = 0, 55 A = 0, 0039 km 2 T = 10 anos I = (29, 13· 100, 181)/(10+15)0, 89= 2, 51 mm/min = 151, 1 mm/h Q=0, 278 x 0, 55 x 151, 1 x 0, 0039 Q=0, 090 m 3/s
