Hidrojen Teknolojileri Niğde Universitesi Muhendislik Fakültesi Makine Müh Bölümü

Sunum Planı Hidrojen Enerjisine giriş Hidrojen Üretim Metotları Hidrojenin Depolanması Hidrojen Enerjisi Uygulamaları Niğde Üniversitesinde Yapılan Çalışmalar(Hidrojen Üretimi) Sonuç ve Öneriler

Niçin Hidrojen �Fosil Yakıt kaynakları hızla azalmaktadır. �Fosil yakıtlar çevremize ve sağlığımıza zarar vermektedir �Güneş, rüzgar, hidroelektrik, temiz yenilenebilir enerji kaynakları fakat istendiğinde hazır olmayabiliyorlar �Nükleer enerji fosil yakıtlara bağımlı değil fakat üretilen elektrik enerjisinin araçlarda kullanımı zordur �Ülkemizde önemli ölçüde linyit kaynakları var fakat bunu etkin bir şekilde fosil yakıtlar yerine kullanamıyoruz

Niçin Hidrojen temel enerji kaynağı değil Hiçbir yerde hidrojen kaynağı yok, hidrojen bileşik halinde En önemli kaynağı su, doğalgaz metan, biyo yakıtlar Fakat hidrojenin eldesi için enerji gerekiyor Hidrojen İkincil Enerji Kaynağı, enerji taşıyıcı Hidrojen ile rüzgar, güneş, ve diğer yenilenebilir enerji kaynakları etkin bir şekilde kullanaılabiliyor

HİDROJENİN TEMEL ÖZELLİKLERİ

YAKITLARIN ENERJİ KARŞILAŞTIRMASI Yakıtların Enerji İçeriği [MJ/kg] Odun Kömür Ham petrol Gaz yağı Ethanol Metan Doğal gaz Benzin Hidrojen

Yanma Ürünü sadece su Yakıt pilleri ile daha yüksek verim Hidroje n Yenilenebilir enerji kaynaklarında n elde edilebilir Az yakıtla daha uzun mesafe Fosil yakıtlara bağımlı değil

Güneş-Hidrojen, güneş enerjisi kullanılarak PV veya konsantre güneş enerjis kullanarak elektrolizörler yardımıyla sudan elde edilir.

Rüzgar-Hidrojen Rüzgar temiz ve tükenmez bir enerji kaynağı olup, türbinlerden üretilen elektrikten elektrolizör yardımıyla hidrojen üretilebilir. H 2 Elektrik

Biyokütle-Hidrojen tatlı sorgum, şeker pancarı gibi ürünlerden kimyasal işlemlerle ekonomik olarak üretilebilir. H 2

Jeotermal-Hidrojen Jeotermal kaynaklar (sıcak sular veya kayalar) hidrojen üretimi için ucuz ve temiz enerji sağlar. H 2

DOĞALGAZDAN HİDROJEN ve ELEKTRİK ÜRETİMİ H 2 ZENGİN YAKIT ATIK GAZ ISI DOĞALGAZ 120/240 YAKIT İŞLEMCİSİ DC - AC INVERTER YAKIT PİLİ YIĞINI SU BATARYA HAVA KAPASİTÖR SU BATARYA VAC

Metanolden Hidrojen Üretimi

Kömürden Hidrojen Üretimi

Hidrojen Ekonomisine Geçişin Etkileri The results of techno-economic analysis and simulation performed at University of Miami (1992)

Hidrojen Ekonomisine Geçişin Etkileri

UYGARLIK DEVRİMLERİ Hidrojen Enerjisi Devrimi 1974 Bilgi Devrimi 1948 Doğal Gaz Otomobil Devrimi 1913 ikt ar ı Petrol n. M Elektrik Devrimi 1881 Ya Odun kıt ta H idr Endüstriyel Devrim 1860 oje Kömür

HİDROJEN YAKITI GÜVENLİĞİ Havadan 14 kat hafif olduğundan hızla yayılarak zararsız hale gelmektedir Hidrojen deposu delinmesi durumunda 35 -40 cm yakına gelmeden yakılamamaktadır Yandığı zaman saf su oluşturmaktadır Yanabilmesi için havadaki konsantrasyonun en az % 4 olması gerekmektedir Radyasyon etkisi bulunmamaktadır

HİDROJENİN GÜVENİRLİĞİ Hidrojenli Araç Benzinli Araç

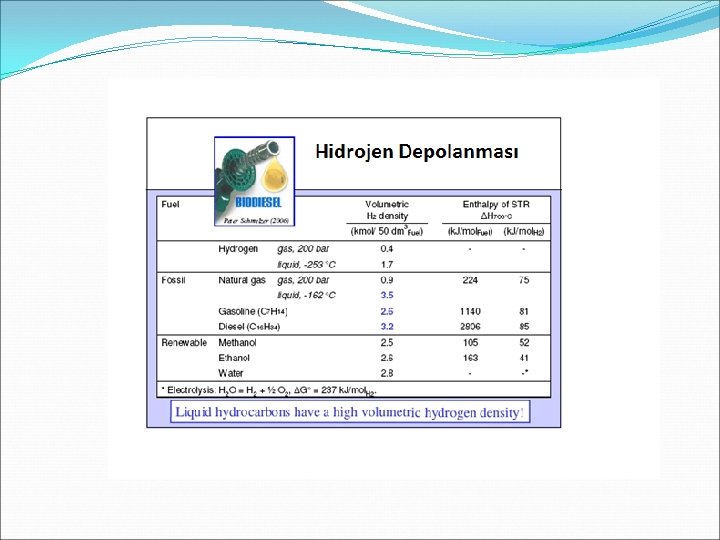

Hidrojen Depolama Kapasiteleri kg H 2 /kg kg H 2/m 3 l/kg Gaz Tankı * 0. 05 15 66 Sıvı Hidrojen 0. 10 55 18 Metal Hidrür 0. 02 55 18 *200 bar basıçta

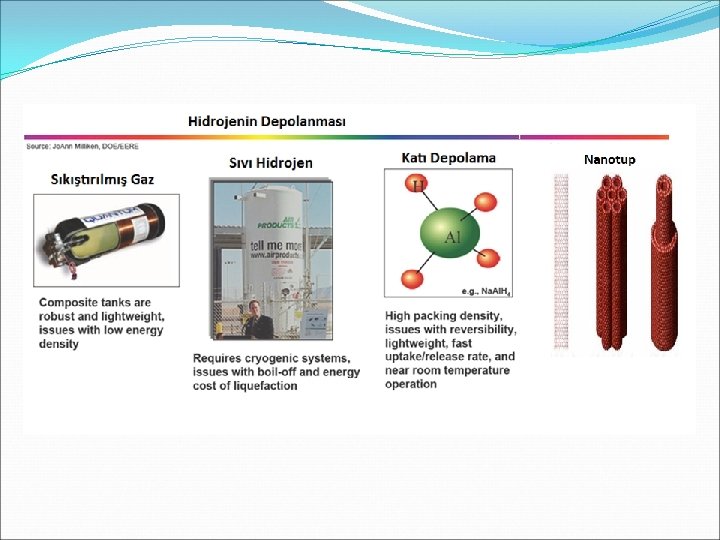

Hidrojen Depolama Metotları

Niğde Üniversitesinde yapılan çalışmalar Yüksek basınçlı elektrolizör geliştirilmesi Niğde Üniversitesi Hidronerji AŞ (Ankara) ODTU

Amaçlar �Hidrojen teknolojilerinde ülkemizin söz sahibi olması �Güneş veya rüzgar enerji kaynaklı uygulamların ülkemizde yaygınlaşması �İleriki yıllarda kullanıcının evinin aracının elektirk hidrojen ihtiyacını PV-Elektrolizör sistemi ile sağlayabilmesi �Dünyada elektrolizör üreten 4 -5 firma var �Hidronerji AS nin 6. firma olarak pazarda ülkemizi temsil etmesi �Üniversite Sanayi iş birliğini geliştirmek

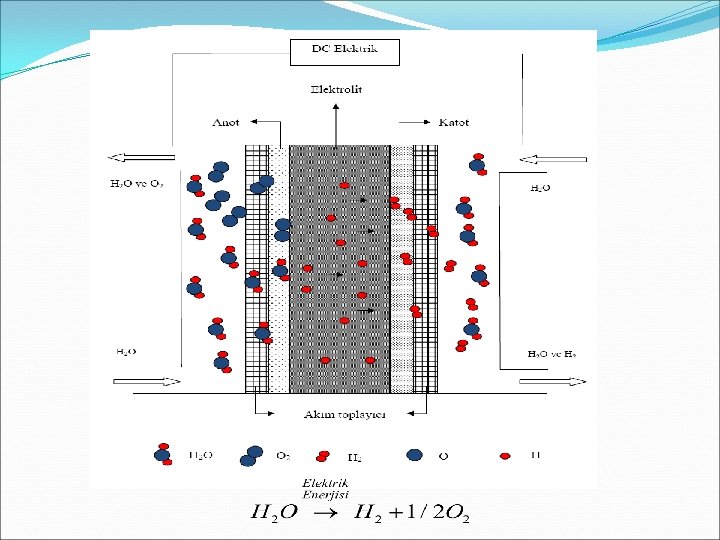

Elektrolizör Hücresi Metal bilezikler Mem bran Akım dağıtma plakaları Son plakala r

Literatürde karşılan bazı çalışmaların elektrolizör verimleri 100 Verim 1. Marshall ve arkadaşları [6] 2. Rasten ve arkadaşları [4] 3. Deschamps ve arkadaşları [26] 4. Badwal ve arkadaşları [27] 5. Niğde Üniversitesi 4. Dönem 6. Grigoriev ve arkadaşları [28] 7. Millet ve arkadaşları [29] 90 80 70 60 50 40 30 20 10 0 1 2 3 4 5 6 7

Elektrolizörde zamanla performans değişimi 0. 9 0. 8 0. 7 0. 6 0. 5 0. 4 0. 3 0. 2 0. 1 0 1 yıl 1 önce 62 ay önce Şimdi 3

İlk Prototip

VERİM Verim iki metotla hesaplanmaktadır. 1. Metot Teorik Voltaj ; ΔH: Reaksiyon entalpisi n: Reaksiyonda yeralan elektron sayısı F : Faraday sabiti

2. Metot

Örneğin ürettiğimiz elektrolizörde 1, 83 Voltta 50 Amper çekiyoruz. Anottan katoda geçen yük (1 dakika içinde); Her bir proton q = 1, 6 x 10 -19 C yüke sahiptir. Oluşan H 2 molekül sayısı NŞA da 1 mol gaz 6, 02 x 1023 tanecik içerir 9, 375 x 1021 hidrojen molekülü ise 0, 349 litre hacim kaplar. 50 Amper ile 349 ml/dak hidrojen gazı üretilmektedir.

Hidrojenin yoğunluğu ρ = 0, 08988 kg/m 3 Bir dakikada üretilen hidrojenin kütlesi m = 3, 145 x 10 -5 kg Hidrojenin üst ısıl değeri 140, 9 MJ/kg Üretilen enerji ; 140, 9 MJ/kg x 3, 145 x 10 -5 kg = 4424, 26 Joule Tüketilen enerji ; 1, 85 V x 50 A x 60 s = 5490 Joule 1. Metot la verim hesabından Aradaki fark ölçüm cihazının hassasiyetinden kaynaklanmaktadır.

Hidrojen Bilgileri ΔH = 286 k. J /mol Ø 18 gram sudan 2 gram hidrojen elde edilebilir. Ø 1 litre sudan 111 gram hidrojen elde edilebilir. Ø 18 gram sudan 22, 4 litre hidrojen elde edilebilir. Ø 1 kg hidrojen 33, 3 kwatt-saat enerji vermektedir. Ø 1 gram hidrojen 33, 3 waat-saat enerji vermektedir. Ø 1 litre sudan elde edilen hidrojenin enerji değeri 3, 8 kwatt-saat’dir. Ø 1 metreküp hidrojen 530 kwaat-saat enerji vermektedir. Ø 1 metreküp hidrojen elde etmek için gerekli enerji ? ? ? dir. (hangi yolla)
