Hidrodinámica Se estudian fenómenos con fluidos en movimiento Juan Carlos Villa Uribe FÍSICO-ING. QUÍMICO-ADMINISTRADOR

Ideas previas Los fluidos que se considerarán son líquidos que cumplen con las siguientes características: Fluidos incompresibles: de densidad constante. Fluidos con flujo estable o estacionario: cuya velocidad y presión no dependen del tiempo. Flujos laminares: no turbulentos, las líneas de flujo no se cruzan entre sí. Flujos irrotacionales: sus líneas de flujo no se cierran sobre sí mismas. Flujos no viscosos: no hay resistencia al movimiento entre capas contiguas de fluido. Si no son viscosos se podrá hablar de conservación de la energía, ya que no habrá disipación de energía por efecto de roce.

Tubo de flujo Está formado por líneas de flujo adyacentes que corresponden a un fluido en movimiento y cuya sección transversal no es necesariamente uniforme. v 1 v 2 Una molécula de fluido tiene una velocidad que en cada punto es tangente a la línea de corriente. En condiciones ideales, tal como se ha presentado hasta ahora, en el movimiento de un fluido se cumplen los siguientes principios: En la figura, cada línea representa una capa de fluido, también se le puede llamar línea de corriente. - Conservación de la masa - Conservación de la cantidad de movimiento - Conservación de la energía

Ecuación de continuidad Supongamos un fluido, de densidad ρ, que se mueve por un tubo con distintas secciones. La cantidad de fluido que entra por la sección 1, de Por la sección 1 ingresa una cantidad Δm 1 de fluido, con área A 1, es igual a la que volumen ΔV 1, con velocidad v 1 y recorre una distancia sale por la sección 2, de Δx 1 en un tiempo Δt. área A 2, en todo momento. En el mismo tiempo Δt, por la sección 2 sale una cantidad Δm 2 de fluido, con volumen ΔV 2, a una v 1 velocidad v 2 recorriendo una distancia Δx 2. Δm 2 A 1 1 v 2 Δm 1 = Δm 2 ρ ΔV 1 = ρ ΔV 2 2 A 2 Δm 1 ρA 1 Δx 1 = ρA 2 Δx 2 ρA 1 v 1 Δt = ρA 2 v 2 Δt Δx 2 Δx 1 Movimiento del fluido A 1 v 1 = A 2 v 2

Un ejercicio Una manguera para incendios tiene un diámetro de 12 cm y en la boquilla se reduce a un diámetro de 3 cm. Si el agua en la manguera se mueve a razón 2 m/s. Primero una observación: A la expresión Av se le llama “tasa de flujo”, y se mide en m 3/s. ¿Cuál es la velocidad con que sale el agua por la boquilla? Datos: Se tiene: R 1 = 0, 06 m A 1 v 1 = A 2 v 2 v 1 = 2 m/s R 2 = 0, 015 m Entonces: A 1 = πR 12 A 2 = πR 22 Haciendo los cálculos, se tiene: v 2 = 32 m/s Despejando: Y. . ¿la tasa de flujo? v 2 = A 1 v 1/A 2 A 2 v 2 = πR 22 v 2 = πR 12 v 1/ πR 22 A 2 v 2 = 0, 00226 m 3/s

Teorema de Bernoulli En toda corriente de aire o de agua la presión es grande cuando la velocidad Es pequeña y, al contrario, la presión es pequeña cuando la velocidad es grande.

Las leyes de Bernoulli A continuación te proponemos una serie de observaciones y experimentos simples muy interesantes de realizar. Antes de hacerlos intenta predecir lo que ocurrirá y, después, intenta explicar lo que ocurre.

Sopla por encima de una hoja de papel dispuesto horizontalmente bajo tu boca. A muchas personas les sorprenderá ver que el papel se levanta. Una variante de este experimento consiste en soplar por el espacio que hay entre dos globos ligeramente separados. Aquí también ocurre algo inesperado para la mayoría de las personas: los globos se juntan.

Sopla por una pajilla doblada sobre una abertura de modo que funcione como atomizador. Es curioso observar que el agua asciende por el tubo vertical.

Afirma con un dedo una pelota de pimpón en un embudo (preferiblemente transparente, para que puedas ver lo que ocurre) y justo cuando soples fuertemente saca el dedo. Esto también produce una sorpresa: la pelotita, en vez de caer, se mantiene dentro del embudo.

Con un secador de pelo puedes mantener flotando en el aire una pelotita de pimpón del modo que se ilustra en la figura. Lo que debe llamar tu atención es que, cuando la pelota está en equilibrio, al mover el chorro de aire de un lado a otro, la pelota sigue al chorro y continúa en equilibrio. Si inclinas un poco el chorro de aire, constatarás que tampoco cae.

Si estás a la orilla de una carretera y pasa por ella un bus o camión muy grande y muy rápido, ¿qué sientes? Esta observación puede ser muy peligrosa, especialmente si vas en bicicleta, pues una fuerza te empujará hacia la carretera y puedes caer sobre ella.

Si acercas una pelota que cuelga de un hilo al chorro de agua que sale de una llave observarás que la pelota puede mantenerse en equilibrio en la posición que se indica en la figura; es decir, parece que el flujo de agua y la pelota se atraen.

Es interesante analizar lo que ocurre cuando hay un fuerte viento: contrariamente a lo que podría pensarse, la presión atmosférica es menor que la normal. Esta es la explicación de por qué tornados y huracanes quiebran los vidrios de los ventanales hacia fuera, abren las puertas también hacia fuera y levantan las techumbres, tal como se ilustra en la figura

En juegos de pelota, como el tenis o el fútbol, hay un efecto considerado comúnmente curioso que encuentra aquí su explicación: nos referimos al “chanfle”. Este efecto se consigue haciendo girar la pelota sobre sí misma mientras se desplaza. La diferente rapidez de ciertas partes de la pelota respecto del aire circundante produce presiones diferentes, lo cual tiene como consecuencia la acción de una fuerza que implica una desviación en la trayectoria rectilínea que tendría si no girase. La figura ilustra el efecto.

El caso más espectacular es el del ala de un avión. La figura ilustra la particular forma del corte de un ala típica. La gracia de su diseño consiste en obligar al aire a circular con mayor rapidez por la parte superior que por la inferior, lo que se consigue haciendo que, en el mismo tiempo, el aire deba recorrer una distancia mayor. Al ser la rapidez del aire mayor por arriba que por debajo del ala, la presión que actúa arriba es inferior a la que actúa abajo y, en consecuencia, aparece una fuerza total sobre el ala dirigida hacia arriba. Cuando esta fuerza total sobre las alas, debida a esta diferencia de presión, es mayor que el peso del avión, este se empieza a elevar.

La figura ilustra un experimento que puedes realizar con el propósito de verificar lo anterior. La idea es hacer un ala con papel corriente que, colgada de un dinamómetro por medio de hilos, la expongas a la corriente de un ventilador. Luego compara lo que marca el dinamómetro cuando el ventilador no funciona, con lo que marca cuando gira con diferentes velocidades.

LOS ALISCAFOS Los barcos comunes son relativamente lentos debido a la resistencia del agua sobre el casco. Los aliscafos, como los de las imágenes, pueden viajar mucho más rápido por que el casco se encuentra elevado sobre el agua. El casco está montado sobre “ alas subacuáticas “, o planos aerodinámicos, que desarrollan una elevación cuando viajan en el agua.

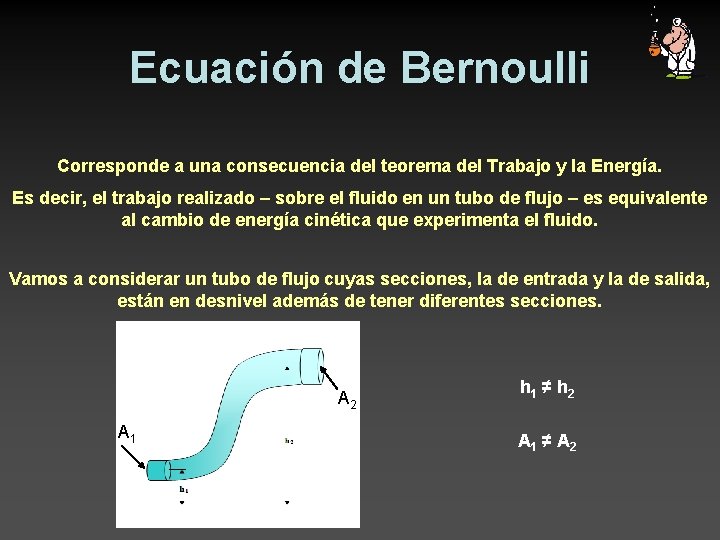

Ecuación de Bernoulli Corresponde a una consecuencia del teorema del Trabajo y la Energía. Es decir, el trabajo realizado – sobre el fluido en un tubo de flujo – es equivalente al cambio de energía cinética que experimenta el fluido. Vamos a considerar un tubo de flujo cuyas secciones, la de entrada y la de salida, están en desnivel además de tener diferentes secciones. A 2 A 1 h 1 ≠ h 2 A 1 ≠ A 2

A 2 ΔV Δm = ρ ΔV F 2 v 2 El trabajo realizado por F 1 es: ΔW 1 = F 1 Δx 1 = P 1 A 1 Δx 1 = P 1 Δ V P 2 El trabajo realizado por F 2 es: ΔW 2 = - F 2 Δx 2 = - P 2 A 2 Δx 2 = - P 2 ΔV A 1 Δx 2 ΔV F 1 v 1 Por lo tanto, el trabajo realizado por las fuerzas es: ΔWF = ΔW 1 + ΔW 2 = (P 1 – P 2) ΔV P 1 La cantidad Δm sube desde h 1 hasta h 2, contra la gravedad, por lo tanto el trabajo hecho por la fuerza gravitacional, es: Δx 1 En el segmento inferior actúa una fuerza F 1 que produce una presión P 1, y se cumple: F 1 = P 1 A 1 A su vez, en el segmento superior actúa una fuerza F 2 que produce una presión P 2, y se cumple: F 2 = P 2 A 2 ΔWg = - Δmg(h 2 – h 1) = - ρ ΔVg(h 2 – h 1) Por otro lado, el cambio de energía cinética de Δm es: ΔK = ½ Δm(v 22 – v 12) = ½ρ ΔV(v 22 – v 12)

A 2 ΔV Δm = ρ ΔV F 2 v 2 P 2 Según el teorema del trabajo y la energía, se tiene: A 1 Δx 2 ΔV F 1 v 1 ΔW = ΔK por lo tanto: ΔWF + ΔWg = ΔK P 1 (P 1 – P 2) ΔV - ρ ΔVg(h 2 – h 1) = ½ρ ΔV(v 22 – v 12) Δx 1 Dividiendo por ΔV y ordenando se tiene la expresión: P 1 + ½ ρ v 12 + ρgh 1 = P 2 + ½ρv 22 + ρgh 2 A esta expresión se le conoce como la Ecuación de Bernoulli

Interpretación de la Ecuación de Bernoulli P 1 + ½ρv 12 + ρgh 1 = P 2 + ½ρv 22 + ρgh 2 En la ecuación se observa que la suma de las condiciones iniciales es igual a la suma de las condiciones finales. Esto significa que: P + ½ρv 2 + ρgh = constante Se puede deducir que: Si en un sector la velocidad del fluido aumenta, en ese sector la presión disminuye. Si en un sector la velocidad del fluido disminuye, en ese sector la presión aumenta. Si un fluido asciende su presión puede disminuir. Si un fluido asciende su velocidad puede disminuir.

Efecto Venturi Ahora se considera un tubo donde h 1 = h 2 Por lo tanto, la ecuación de Bernoulli queda: P 1 v 1 P 2 P 1 + ½ρv 12 = P 2 + ½ρv 22 v 2 Entonces: P 1 – P 2 = ½ρ(v 22 – v 12) Si v 1 > v 2, entonces P 1 – P 2 < 0 Y ello ocurre solo si P 2 > P 1 Por lo tanto, se puede afirmar que donde la velocidad es mayor la presión es menor, o también, que donde la velocidad es menor la presión es mayor.

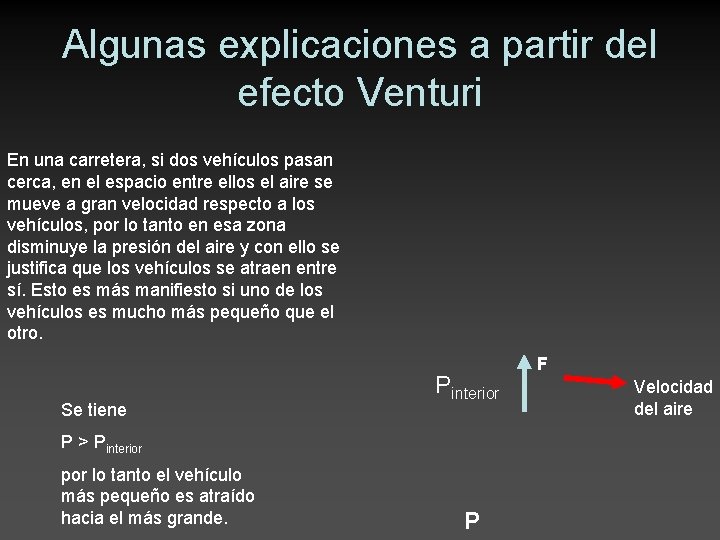

Algunas explicaciones a partir del efecto Venturi En una carretera, si dos vehículos pasan cerca, en el espacio entre ellos el aire se mueve a gran velocidad respecto a los vehículos, por lo tanto en esa zona disminuye la presión del aire y con ello se justifica que los vehículos se atraen entre sí. Esto es más manifiesto si uno de los vehículos es mucho más pequeño que el otro. Se tiene Pinterior P > Pinterior por lo tanto el vehículo más pequeño es atraído hacia el más grande. P F Velocidad del aire

Tubo de Venturi De acuerdo a la ecuación de continuidad A 1 v 1 = A 2 v 2, entonces v 2 = A 1 v 1/A 2 Por otro lado, de acuerdo a la ecuación de Bernoullí, en el efecto Venturi, se tiene: P 1 – P 2 = ½ρ(v 22 – v 12) Reemplazando v 2 Es un tubo donde hay un angostamiento. Esto se aprecia en la figura, donde en un sector hay una sección de área A 1 y en otro tiene una sección reducida a A 2. En el sector más grande la velocidad del fluido es v 1 y en el más pequeño la velocidad aumenta a v 2. P 1 – P 2 = ½ρ(A 12 v 12/A 22 – v 12) Si se despeja v 1, se tendrá:

Ejercicio Supongamos que un estanque con agua tiene un orificio pequeño en la parte inferior. El agua cae lentamente, por lo tanto se puede considerar v 1 = 0 m/s Según la información de la figura que se muestra: ¿con qué velocidad sale el chorro de agua en el orificio? También se tiene que P 1 = P 2 = P 0 Si aplicamos la ecuación de Bernoulli: P 1 + ½ρv 12 + ρgh 1 = P 2 + ½ρv 22 + ρgh 2 P 1 Se tendrá: ρgh 1 = ½ρv 22 + ρgh 2 v 1 h 1 v 2 h 2 P 2 Y, despejando v 2, se obtiene que:

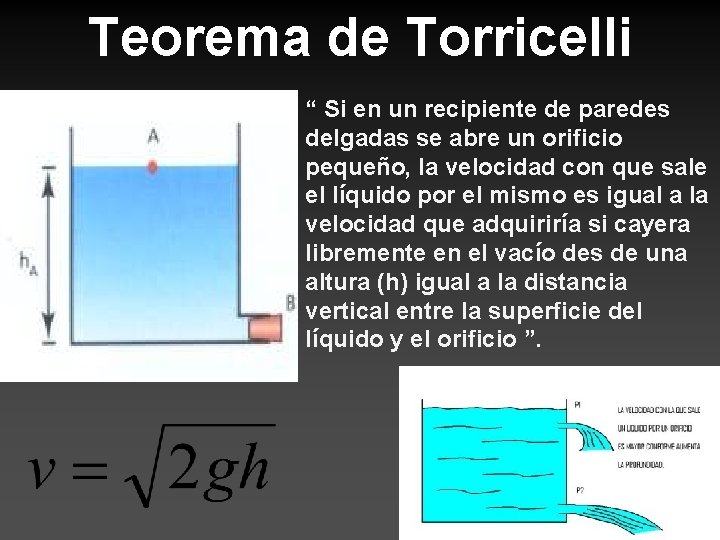

Teorema de Torricelli “ Si en un recipiente de paredes delgadas se abre un orificio pequeño, la velocidad con que sale el líquido por el mismo es igual a la velocidad que adquiriría si cayera libremente en el vacío des de una altura (h) igual a la distancia vertical entre la superficie del líquido y el orificio ”.
