Hidraulički prelazni režimi na HE “Perućica” sa osvrtom na njihov uticaj na EES Uroš Karadžić, Mašinski fakultet Podgorica, Crna Gora Anton Bergant, Litostroj Power d. o. o. , Slovenija Petar Vukoslavčević, Mašinski fakultet Podgorica, Crna Gora Crnogorski Komitet CIGRE – I Savjetovanje, 12 -16 Oktobar, 2009 Pržno, Crna Gora 1

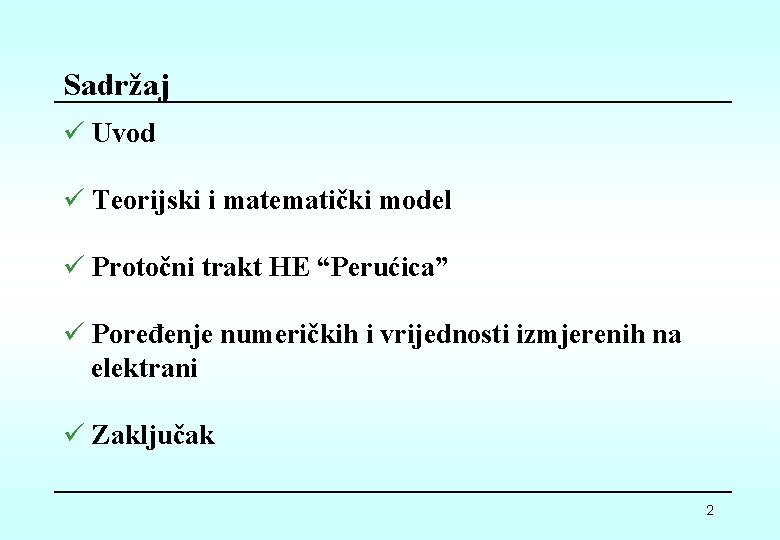

Sadržaj ü Uvod ü Teorijski i matematički model ü Protočni trakt HE “Perućica” ü Poređenje numeričkih i vrijednosti izmjerenih na elektrani ü Zaključak 2

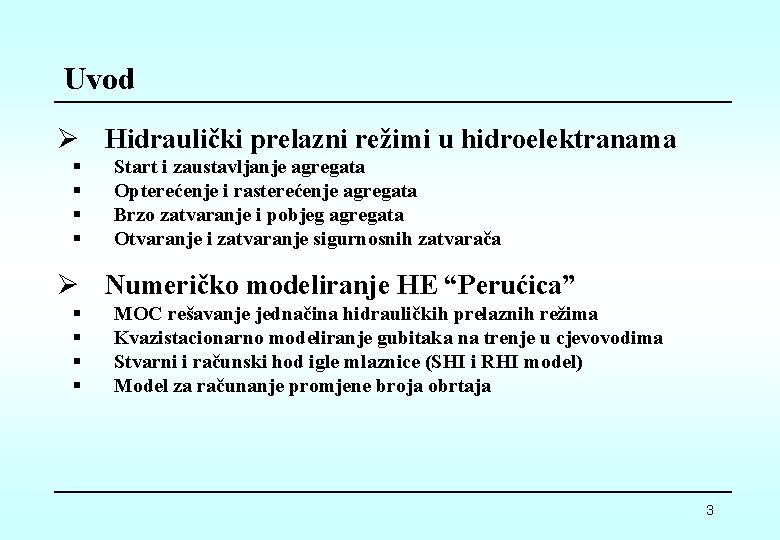

Uvod Ø Hidraulički prelazni režimi u hidroelektranama § § Start i zaustavljanje agregata Opterećenje i rasterećenje agregata Brzo zatvaranje i pobjeg agregata Otvaranje i zatvaranje sigurnosnih zatvarača Ø Numeričko modeliranje HE “Perućica” § § MOC rešavanje jednačina hidrauličkih prelaznih režima Kvazistacionarno modeliranje gubitaka na trenje u cjevovodima Stvarni i računski hod igle mlaznice (SHI i RHI model) Model za računanje promjene broja obrtaja 3

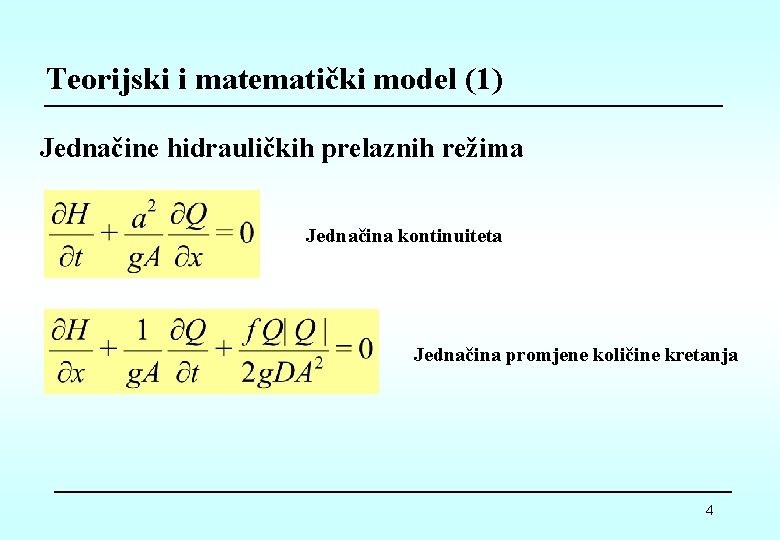

Teorijski i matematički model (1) Jednačine hidrauličkih prelaznih režima Jednačina kontinuiteta Jednačina promjene količine kretanja 4

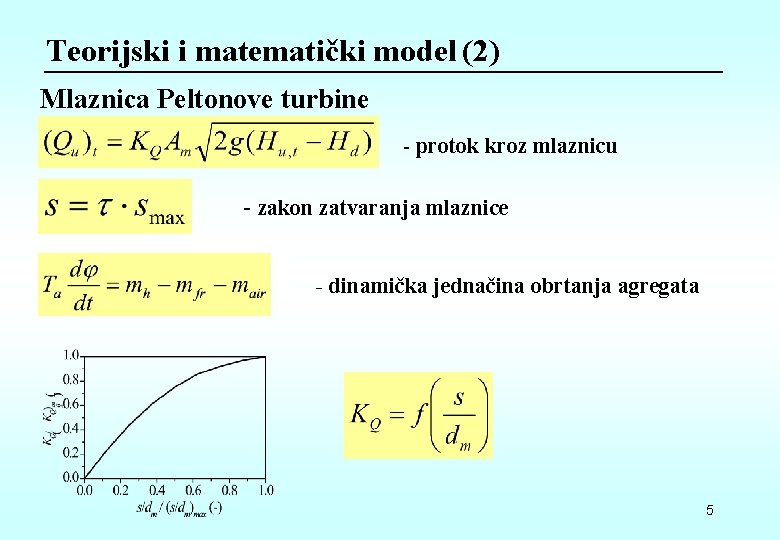

Teorijski i matematički model (2) Mlaznica Peltonove turbine - protok kroz mlaznicu - zakon zatvaranja mlaznice - dinamička jednačina obrtanja agregata 5

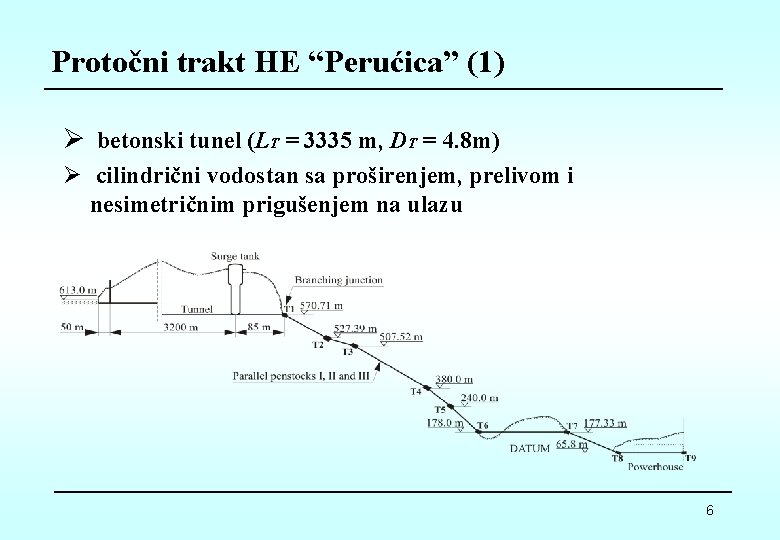

Protočni trakt HE “Perućica” (1) Ø betonski tunel (LT = 3335 m, DT = 4. 8 m) Ø cilindrični vodostan sa proširenjem, prelivom i nesimetričnim prigušenjem na ulazu 6

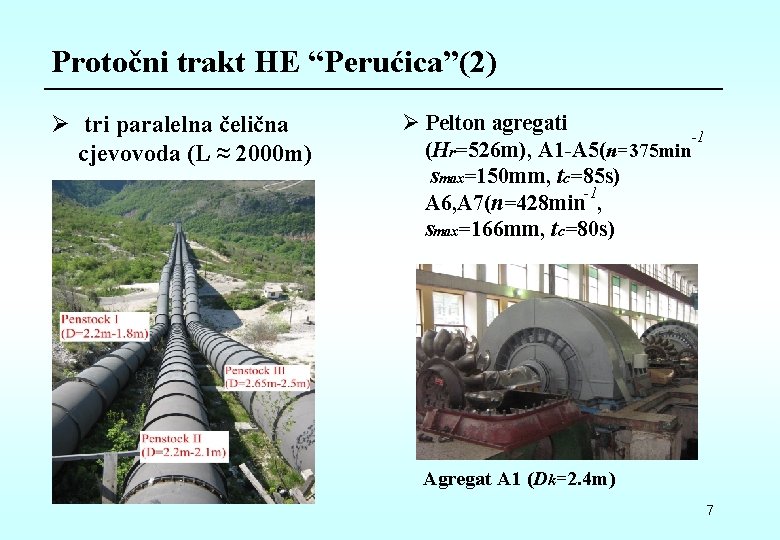

Protočni trakt HE “Perućica”(2) Ø tri paralelna čelična cjevovoda (L ≈ 2000 m) Ø Pelton agregati -1 (Hr=526 m), A 1 -A 5(n=375 min smax=150 mm, tc=85 s) -1 A 6, A 7(n=428 min , smax=166 mm, tc=80 s) Agregat A 1 (Dk=2. 4 m) 7

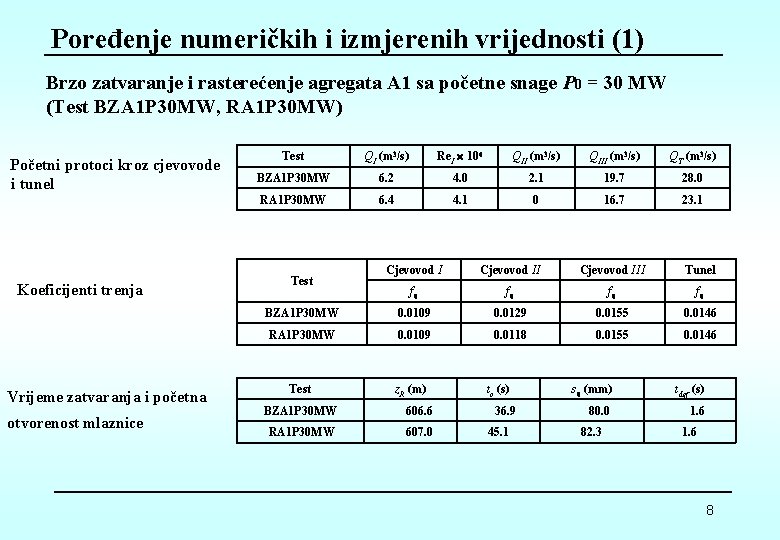

Poređenje numeričkih i izmjerenih vrijednosti (1) Brzo zatvaranje i rasterećenje agregata A 1 sa početne snage P 0 = 30 MW (Test BZA 1 P 30 MW, RA 1 P 30 MW) Početni protoci kroz cjevovode i tunel Koeficijenti trenja Vrijeme zatvaranja i početna otvorenost mlaznice Test QI (m 3/s) Re. I 106 QII (m 3/s) QIII (m 3/s) QT (m 3/s) BZA 1 P 30 MW 6. 2 4. 0 2. 1 19. 7 28. 0 RA 1 P 30 MW 6. 4 4. 1 0 16. 7 23. 1 Cjevovod III Tunel f 0 f 0 BZA 1 P 30 MW 0. 0109 0. 0129 0. 0155 0. 0146 RA 1 P 30 MW 0. 0109 0. 0118 0. 0155 0. 0146 Test z. R (m) BZA 1 P 30 MW 606. 6 RA 1 P 30 MW 607. 0 tc (s) 36. 9 45. 1 s 0 (mm) tdef (s) 80. 0 1. 6 82. 3 1. 6 8

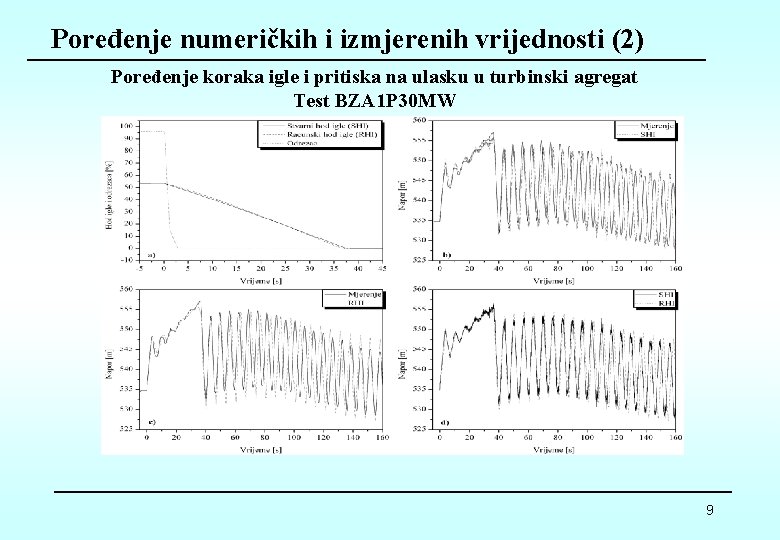

Poređenje numeričkih i izmjerenih vrijednosti (2) Poređenje koraka igle i pritiska na ulasku u turbinski agregat Test BZA 1 P 30 MW 9

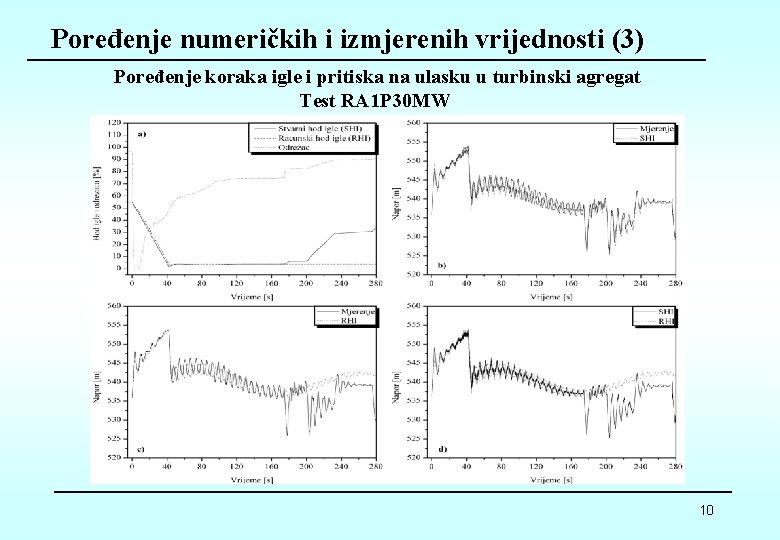

Poređenje numeričkih i izmjerenih vrijednosti (3) Poređenje koraka igle i pritiska na ulasku u turbinski agregat Test RA 1 P 30 MW 10

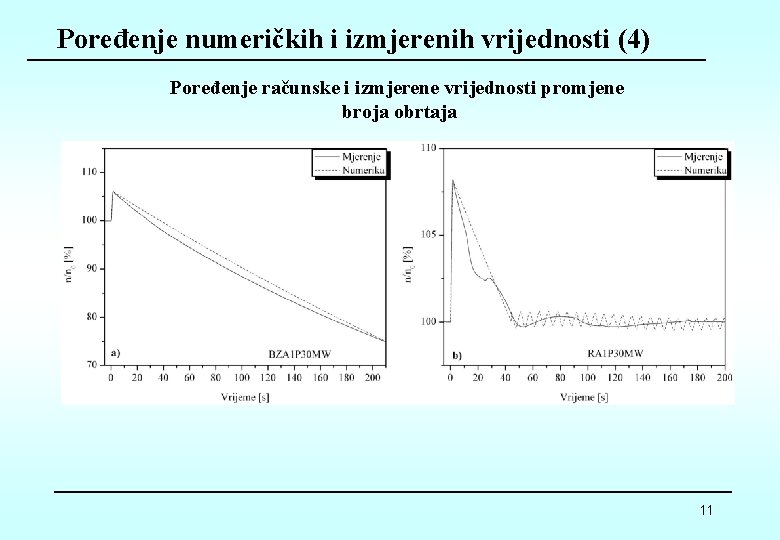

Poređenje numeričkih i izmjerenih vrijednosti (4) Poređenje računske i izmjerene vrijednosti promjene broja obrtaja 11
Zaključak Ø Razvijeni numerički modeli SHI i RHI pokazuju dobro slaganje sa rezultatima mjerenja Ø Kod brzog zatvaranja RHI model zatvara mlaznicu u dva koraka dok kod rasterećenja agregata to radi u jednom koraku Ø Oscilacije pritiska u cjevovodu nakon zatvaranja mlaznica su veće kod brzog zatvaranja agregata Ø Model odlično određuje maksimalni porast broja obrtaja agregata i pokazuje dobro slaganje sa rezultatima mjerenja u periodu smanjenja brzine agregata Ø Razvijeni numerički modeli se mogu uspješno primijeniti za simulaciju brzog zatvaranja i rasterećenja agregata na HE “Perućica” 12
Hvala na pažnji!!! 13
