HET SYSTEEMBORD Uitleg over de opbouw van het

HET SYSTEEMBORD Uitleg over de opbouw van het systeembord

Blokschema van een informatie verwerkend systeem signaal° INVOER (kijken) signaal `` VERWERKING (denken) signaal ``` UITVOER (doen)

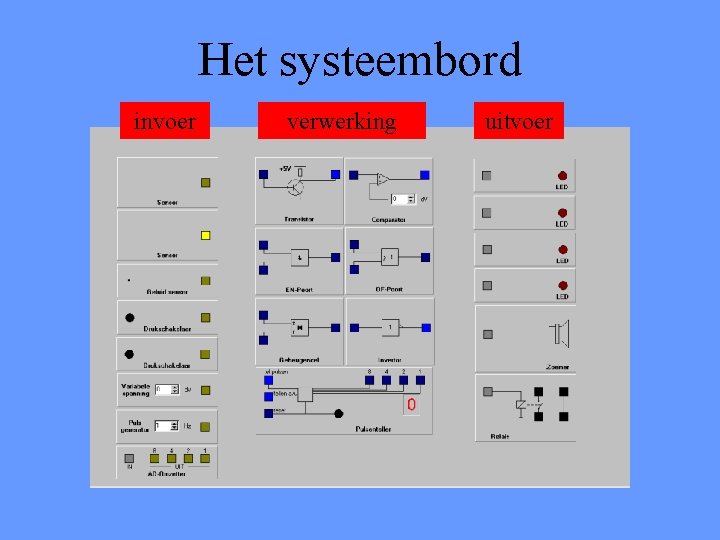

Het systeembord invoer verwerking uitvoer

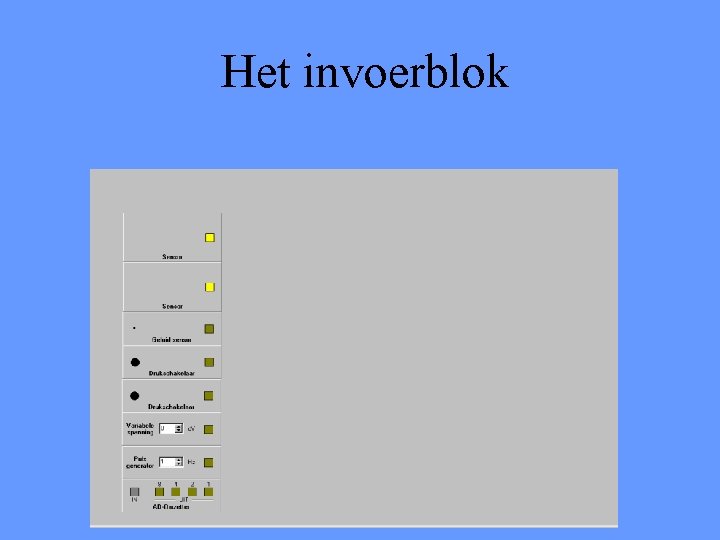

Het invoerblok

Het verwerkingsblok

Het uitvoerblok

Het INVOERBLOK • Het invoerblok bevat een geluidsensor, twee drukschakelaars, een variabele spanning, een pulsgenerator en een 4 -bits ADomzetter. • Ook zijn er twee aansluitmogelijkheden voor losse sensoren.

Het VERWERKINGSBLOK • Het verwerkingsblok bevat een transistor, een comparator voor de verwerking van analoge signalen. • Voor de verwerking van digitale signalen zijn op het systeembord aanwezig: een ENpoort, een OF-poort, een geheugencel, een invertor en een pulsenteller.

Het UITVOERBLOK • Het uitvoerblok bevat vier LED’s (lampjes), een zoemer en een relais. • Met het relais zijn externe apparaten aan te sturen.

Enige opmerkingen over het gebruik van het systeembord.

• Ingangen op de invoer mogen niet met elkaar verbonden worden.

• Van de verwerking mag je niet teruggaan naar de ingang.

• Wanneer je meerdere signalen wilt samenvoegen dan kun je daar bv een EN-poort of een OF-poort voor gebruiken.

• Bij het gebruik van een Voltmeter moet je de 6 Volt schaal gebruiken, en je meet altijd ten opzichte van de MIN-POOL - (is zwarte bus op het invoerblok).

• Het relais is een component om een externe schakeling te bedienen. Deze externe schakeling mag verder op geen enkele manier in aanraking komen met het systeembord.

• Verder moet je natuurlijk in- en uitgangen niet verwisselen.

SYSTEEMBORD OP INTERNET • WWW. SOOLS. NL
