Het IC TA 7642 Gerard Tel RC 9
- Slides: 50
Het IC TA 7642 Gerard Tel RC 9 mei 2017, LCK 10 feb 2021 om 1930
Overzicht 1. 2. 3. 4. 5. 6. 7. Wat is het De werking van TA 7642 Voorbeelden van simpele projectjes Paeansonic & Indin & Fabriekstoestellen L’AMi. Go BX 660 X Kortegolfproject Conclusies
1. 7642 in het kort • • • Voorganger: ZN 414, 1972, TO 18/TO 92 Daarna: MK 484, TO 92, pin layout!! TA 7642, vrijwel hetzelfde Zuinig, gevoelig, hoge kwaliteit “AM tuner in 1 IC” Complete ontvanger: 1 IC plus zes componenten

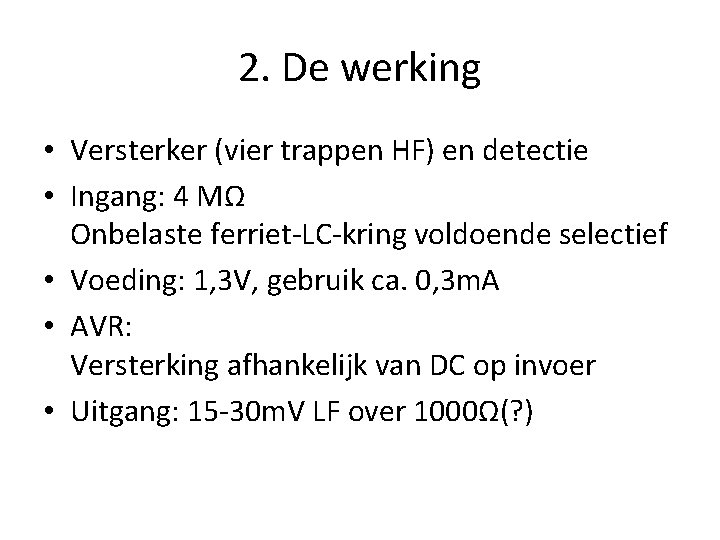

2. De werking • Versterker (vier trappen HF) en detectie • Ingang: 4 MΩ Onbelaste ferriet-LC-kring voldoende selectief • Voeding: 1, 3 V, gebruik ca. 0, 3 m. A • AVR: Versterking afhankelijk van DC op invoer • Uitgang: 15 -30 m. V LF over 1000Ω(? )
Welke zes componenten?
Wat gebeurt er in het IC • 10 x Tr, 4 x C, 15 x R • Aperiodisch (geen LC)
Vier stroomcomponenten in ③ • • Gelijkstroom voeding 0, 3 m. A Signaalafhankelijke gelijkstroom (tot 150µA) RF component AF signal (ca 50µA)
Cirkel rond • AF stroom zorgt voor AF signaal over R 1 • RF stroom verdwijnt door C 1 • Extra gelijkstroom zorgt voor AVC: R 2/C 2 Vcc met AF component? ? Werkt toch goed!!
Antenne aansluiten? • Afstemkring heeft zeer hoge Q • Antennedemping slecht voor selectiviteit • TA 7642 heeft hoge versterking • Beter geen draadantenne eraan hangen! Of heel los koppelen • Radio naast raamantenne zetten
3. Simpele projecten • • Luciferdoos Pina Colada Bouwdoosje Minder dan minimal Leuk om te bouwen, te simpel om te gebruiken
Matchbox Radio • Internet: Militaire dienst, stiekum luisteren Na 25 jaar, deed het nog • Zelf: 2015
Onderdelen • Ferrietstaaf 4½ cm • Afstem-C 2 x 2 cm • Doosje slap dus batterij geplakt • Oortelefoon 150Ω (of oren in serie) • Veel te zacht! I 2 Z = 125 n. W
Verbetering: Matchbox+ • Elco 22 u. F geeft meer volume • Hogere Oor-impedantie 100 à 200Ω: Serie
Nog beter: Kids Radio (PE 1 RIG) • BC 337 nabrandertje • Inductieve afstemming • 1, 5 m. A (2000 h!)
Pina Colada • Kids Radio met – Capa afst – LG/MG – UIT schak • Ontvangst – 10 st dag – 30 st nacht • Ook LS, koptelefoon
Conrad pakketje • • Nostalgische radio Conrad 10€, 2014 Gastsprekercadeau 1 extra, met XYL
Wat stopt Conrad erin? • AVC condensator 100 n • Volumeregeling en BC 547 + LS • Geen S-metertje meer erbij
Wat zat er ook al weer in • Het interne schema nog een keer
Fantastisch ZN 414 Bouwproject • Het IC nabouwen!! • In werkend (met ZN 414) project • Test: “Je kan een ZN 414 beter kopen”
Nog minder onderdelen? Antenne-monitor: Geen LC-kring • Overdag 5 st • Avond 15 -20 st • Richtingspeiling
4. Simpele “Echte” Radio’s • Paeansonic • Indin • Fabriekstoestelletjes
Paeansonic CF 210 SP • Bouwpakketje, Ali € 3, 43/f. s. • Mini-radio FM/AM • Batterij 2 x. AA • FM: CD 9088 (Q) • AM: TA 7642 • AF: TDA 2822 M
Schema van Paeansonic 210 SP • Voeding TA 7642 uit 3 V: oppassen!
Voeding: Diode Drive • Gelijkstroom mag geen serie-R zien (AGC!) • Stabilisatie nodig • Data sheet: extra regel-R voor gevoeligheid
Indin BC-R 22 • Radio uit 2017 • Ali Ex, € 3. 38 • TA 7642 en 9088/2822 • “Voorgebouwde Paeansonic” • Bruikbaar, wel handeffect • Geluid met externe speaker prima!
Fabrieksradio’s: niet veel Zoeken op RMorg: • Nakiva NP 292, 1995, 7642, 9014, 2 x 9013 • Keukenradio 1990, 7642, 9088, TDA 2822 • 8 x Bausatz
5. L’ AMi. Go • • • Van oude onderdelen iets bouwen Wat je echt kan gebruiken Simpel bedienen Buizen Radio Paradijs MP 3 -ingang • Maart 2015
De behuizing • Tonalux 706 (1937) • ACDC toestel (f=300 m. A)
Naar de beurs • Philips BX 520 A • Trafo, UGT, 2 x Rimlock voet, Elco 50+50 u. F • Papier-C …
Voeding: B+, 6, 3 V, 1, 3 via Diode Drive
Ontwerp van de tuner • MK 484 • LG en MG, ferrietstaaf in rommelbak • Schakelaar: 6 standen (4 deks) …. ? – Op chassis allemaal trimmers – Idee: Combineren tot voorkeuze • Trimmers en afstem-C liggen aan massa! • Niet zwevend: AVC cap in LC-kring zetten
Schema van de tuner • s
Hoe ziet zo’n tuner eruit?
De eindversterker • Drietraps vanwege laag signaal • Volumeregeling na eerste trap • MP 3 -ingang: parallel aan volumepot – Impedantie is LAAG als hij aan staat – Impedantie is HOOG als hij uit staat • EL 41 katode is WEL ontkoppeld • Er staat 4 n. F over Vol. Pot. (laagfilter)
Schema eindversterker
Opbouw • Mix van oud en modern • Antenne te draaien
Doet-ie het ook echt? • Al deze stations echt ontvangen! • LG ongevoelig • Domstad, Fidelio, Paradijs prima! • Leuke afsluiting van AM-tijdperk • Ook DAB+ weergave
6. Korte golf-project
TA 7642 in Superhet • 7642 is dan IF deel en detectie • Alle selectiviteit vòòr versterking • Is SSB mogelijk?
Met een BX 660 X tuner? • Cymometer: digitaal display • Is handmatige gain nodig? De Locomotief
Versterker na TA 7642 • Liefst TDA 7297 Geeft 3 W op 6 V Te lage gain (30 x)! • LM 386, gain 100 x • “Normale” versterker is niet genoeg
Storing door Cymometer Oplossing: eigen voeding (uit zelfde 6, 3 V)
Gevoeligheid te groot! • Met AVC-lijn op 0 V: Overload TA 7642 • Gebruik van zwakke antenne (raam) mogelijk • Handregeling RF uit voeding -9 V Op aan/uit-knop
7. Conclusies • Leuke projectjes mogelijk van simpel (Pina Colada) tot uitgebreid (L’ AMi. Go)
Een echt MG-dingetje • LG en TB: zwak! • Succes gemeld met regeneratie
Beperkingen van de TA 7642 • Eenkringer, dus sowieso streekontvanger • Lage output!! ZN 415 en ZN 416 beter • De AVC lastig goed te krijgen – Maak wel de diode drive bij hoge Vcc! – Aanvullende “regeling”: Op Pina. Colada 700Ω ear bij sterke zenders – Handregeling
Voordelen op een rij • • Erg makkelijk knutselmateriaal Uiterst goedkoop (50 voor 2€) Makkelijk resultaat met weinig onderdelen Is voor streekontvanger geschikt – Goede geluidskwaliteit mogelijk – Gevoeligheid en selectiviteit voldoende
Voordelen op een rij • • Erg makkelijk knutselmateriaal Uiterst goedkoop (50 voor 2€) Makkelijk resultaat met weinig onderdelen Is voor streekontvanger geschikt – Goede geluidskwaliteit mogelijk – Gevoeligheid en selectiviteit voldoende • En nu: aan de slag!
LC-Kring in maart 2021 • Op de eerste woensdag, niet de tweede • Woensdag 3 maart om half acht • Onderwerp: De Super – Voordelen Super tov. Rechtuit – Nabij- en Veraf Selectiviteit – Oscillators horen: hulpradio, RAFTER – Dubbelsuper – Triple en Quad conversion
Meenemen naar de lezing • • Matchbox Conrad Ant Monitor Pina Colada, box Indin BC-R 22 L’AMi. Go BX 660 X + Sp/Raam • • Zakje TA 7642’s Zakje MK 484’s TDA 7297 versterker LM 386 versterker • Ruysdael aanzetten!
