Het heupgewricht Anatomie van de heup Osteologie Ligamenten
- Slides: 98
Het heupgewricht
Anatomie van de heup • Osteologie • Ligamenten • Myologie
Osteologie • Heupgewricht: verbinden femur en os coxae
Femur • • • Corpus femoris Collum femoris Caput femoris Trochantor major Trochantor minor Linea intertrochanterica Crista intertrochanterica Condylus lateralis Condylus medialis
Os coxae • Facies lunata
Articulatio coxae • Gewrichtsvlakken - facies lunata - caput femoris • Facies lunata + labrum acetabulare => 2/3 caput femoris • Ligamentum transversum acetabuli voltooit gewrichtspan
Ligamenten • Ligamentum iliofemurale • Ligamentum capitis femoris • Zona orbicularis • Ligamentum pubofemorale • Ligamentum ischiofemurale
Zuiver functionele stand van de heup • Gewrichtsvlakken vallen volledig samen bij - anteflexie van 90° - geringe abductie - geringe exorotatie => Stand op handen en voeten
Structuur van het femur • Lichaamsgewicht van caput naar femur via collum • Speciale structuur proximaal uiteinde femur om grote krachten op te vangen
Myologie
Dorsale heupspieren Aanhechtend in gebied trochantor minor • Musculus iliopsoas= musculus psoas major(2) + musculus iliacus(1)
Aanhechtend in gebied trochantor major • • • M. tensor fasciae latae M. glutaeus maximus M. glutaeus medius M. glutaeus minimus M. piriformis
Ventrale heupspieren • Triceps coxae= M. obturatorius internus + Mm. Gemelli (sup & inf) • M. quadratus femoris • M. obturatorius externus
Adductoren van het bovenbeen • • • M. pectineus M. gracilis M. adductor longus M. adductor brevis M. adductor magnus M. adductor minimus
Voorste spieren van het bovenbeen • • M. sartorius (biarticulair) M. quadriceps femoris 1. 2. 3. 4. Rectus Femoris (biarticulair) Vastus Lateralis (Externus) Vastus Intermedius Vastus Medialis (Internus)
Achterste spieren van het bovenbeen • M. biceps femoris - caput breve (2) - caput longum (1) • M. semitendinoses (3) • M. semimembranoses (4)
Anteflexie en retroflexie • Beweging in het saggitale vlak omheen transversale as in een frontaal vlak • Anteflexie = beweging waarbij de voorkant van het bovenbeen de romp nadert, de onderste extremiteit ligt voor het frontaal vlak door het gewricht • Retroflexie: onderste extremiteit ligt achter het frontaal vlak
Anteflexie • Actieve anteflexie: - actief < passief - afhankelijk van de stand van de knie gestrekt: tot 90° gebogen: tot 120° of meer
Anteflexie • Passieve anteflexie: - afhankelijk van de stand van de knie bij gestrekte knie < bij gebogen knie bij passieve anteflexie beide heupen: naar achter kantelen van het bekken
Retroflexie • Actieve retroflexie < passieve retroflexie • Actieve retroflexie gestrekte knie > gebogen knie
Retroflexie • Passieve retroflexie - tot 20° bij het naar voren uitvallen - 30° indien met kracht trekt Opm: ballerina’s : uitrekking van het lig. iliofemorale
Functie van de ligamenten • Drie belangrijke ligamenten lig. pubofemorale lig. ischiofemorale lig. iliofemorale dorsaal ventrocaudaal
Functie van de ligamenten • Alle ligamenten zijn op dezelfde wijze rond het collum gedraaid - bij anteflexie: ontrolling - bij retroflexie: winding rondom het collum (1) lig. iliofemorale (2) lig. pubofemorale (3) lig. ischiofemorale (2) lateraal aanzicht van de rechterheup
Functie van de ligamenten • (1)Rechte stand: ligamenten matig gespannen (1) • (2)Retroflexie: alle ligamenten gespannen Ø lig. Iliofemorale krijgt de grootste spanning en beperkt de naar achter kanteling van het bekken • (3)Anteflexie: alle ligamenten worden ontspannen (2) (3)
Functie van de ligamenten • Lig. capitis femoris laterocaudaal het ligament draait rond zichzelf en speelt dus geen rol bij de beperking van de beweging Lig. iliofemorale Lig. ischiofemorale Lig. pubofemorale
Anteflexoren • Bevinden zich voor het frontale vlak door het middelpunt van het gewricht - m. psoas major (1) - m. iliacus(2) Vormen samen m. iliopsoas de krachtigste spier met het langste verloop - m. sartorius(3) anteflexie (!) abductie exorotatie
Anteflexoren - m. rectus femoris(4) gebruikt bij extensie van de knie gepaard gaande met anteflexie van de heup (cfr. Naar voor zwaaien van het been bij lopen) - m. tensor fasciae latae(5) stabilisator van het bekken krachtige abductor en anteflexor
Anteflexoren • Hulpanteflexoren - m. pectineus(6) - m. adductor longus(7) - m. gracilis(8) - mm. glutaei minimus en medius(9) hebben nevenbewegingen in de vorm van adductie/abductie of exorotatie/endorotatie
Anteflexoren • Mm. glutaei minimus en medius • M. tensor fasciae latae anteflexie abductie endorotatie • M. iliopsoas • M. pectineus • M adductor longus anteflexie adductie exorotatie
Retroflexoren • Twee grote groepen: - 1 e groep insereert aan het proximale uiteinde van het femur - 2 e groep insereert in de buurt van de knie
Retroflexoren • Eerste groep: - m. glutaeus maximus(1 en 1’) levert meeste arbeid dikste en sterkste spier - mm. glutaei medius(2) en minimus(3) deze spieren geven ook exorotatie
Retroflexoren • Tweede groep (ischiocrurale groep): - m. biceps femoris caput longum(4) - m. semitendinosus(5) - m. semimembranosus(6) - m. adductor magnus (7) (hulpretroflexor) Hun effect is afhankelijk van de stand van de knie
Retroflexoren • Nevenbewegingen: spieren boven de YY’as: retroflexie en abductie spieren onder de YY’as: retroflexie en adductie
Retroflexoren • Rol bij de stabiliteit van het bekken in voor-achterwaartse richting (a) Kanteling van het bekken naar achter (cfr. retroflexie) stabilisatie door het lig. Iliofemorale (b) Zwaartepunt boven middelpunt heup labiel evenwicht: geen anteflexoren of retroflexoren nodig
Retroflexoren (c) Kanteling van het bekken naar voor Spieren van de ischiocrurale groep houden het bekken recht (d) Kanteling van het bekken ver naar voor M. Glutaeus maximus zal sterk moeten contraheren
Abductie en Adductie Sagittale as
Abductie • Onderste extremiteiten nr lateraal brengen • Theoretisch: 1 heup abduceren • Praktisch: autom. even grote abductie in andere heup • Max. abductie = 90° • Beperking: collum femoris tg rand acetabulum ( + adductoren en ligg. iliofemorale en pubofemorale ) • Training: abductie vergroten
Adductie • Onderste extremiteiten nr mediaal brengen • geen ‘zuivere’ adductie mogelijk • combinaties: – retrofexie – anteflexie – adductie één heup, abductie andere heup • zittende houding – adductie + anteflexie + exorotatie – minst stabiel
ligamenten kapsel van art. coxae wordt ventraal en dorsaal versterkt: • lig. iliofemorale – superior – inferior • lig. pubofemorale • lig. ischiofemorale
• Rechte stand: ventrale ligamenten matig gespannen • Abductiebewegingen: – lig. iliofemorale pars superior en lig. pubofemorale: aanzienlijk gespannen. – lig. iliofemorale pars inferior: ontspannen – lig. ischiofemorale: gespannen
• Adductiebewegingen: – lig. iliofemorale pars superior: gespannen – lig. pubofemorale: ontspannen – lig. iliofemorale pars inferior: enigszins gespannen – lig. ischiofemorale: ontspannen
Abductoren • • • M. glutaeus medius (rood) M. tensor fasciae latae (blauw) M. glutaeus maximus (geel) M. glutaeus minimus (oranje) M. piriformis (groen)
Adductoren (vooraanzicht) • • • M. adductor magnus (rood) M. adductor longus (blauw) M. adductor brevis (blauw) M. gracilis (oranje) M. pectineus (bruin)
Adductoren (achteraanzicht) • Ischiocrurale groep – M. semimembranosus – M. semitendinosus – M. bisceps femoris caput longum • • • M. glutaeus maximus M. quadratus femoris M. obturatorius internus M. obturatorius externus M. iliopsoas
Adductoren • M. adductor magnus • M. gracilis • Ischiocrurale groep – M. semimembranosus – M. semitendinosus – M. bisceps femoris caput longum • • M. glataeus maximus M. quadratus femoris en M. pectineus M. obturatorius internus M. obturatorius externus
Rol adductoren bij anteflexie/retroflexie • retroflexie (spieren achter frontaal vlak dr middelpunt van gewricht) – M. adductor magnus – M. adductor tertius – Ischiocrurale groep • anteflexie (spieren voor frontaal vlak) – – – M. pectineus M. adductor longus M. adductor brevis M. gracilis M. adductor magnus
Enkele voorbeelden:
Exorotatie - Endorotatie Circumductie
Exorotatie en Endorotatie Longitudinale as Verticale as
Exorotatie • Beweging waarbij de voorvoet naar buiten draait • Meten: - persoon op de buik ligt of op de rand v/e tafel zit • Ref. stand: onderbeen 90° maakt met boven been en verticaal gehouden • Omvang: 60° • Zittende houding: omvang groter omdat bij anteflexie ligg. Iliofemorale en pubofemorale ontspannen • Training: lotus-stand
Endorotatie • Beweging waarbij de voorvoet naar binnen draait • Meten: - persoon op de buik ligt of op de rand v/e tafel zit • Ref. stand: onderbeen 90° maakt met boven been en verticaal gehouden • Omvang: 30° tot 40°
ligamenten kapsel van art. coxae wordt ventraal en dorsaal versterkt: • lig. iliofemorale – Superior (1) – Inferior (2) 1 • lig. Pubofemorale (3) • lig. Ischiofemorale (4) • lig. Capitis femoris (5) 1, 2 2 3 5 4 3
• Exorotatiebewegingen: - Linea intertrochanterica beweegt van de rand van het acetabulum af => ventrale lig. : gespannen (ook craniaal en dorsaal-craniaal te zien) => lig. Ischiofemorale: ontspannen
• Endorotatiebewegingen: - Hierbij gebeurt het tegengestelde: => ventrale lig. : ontspannen (ook craniaal en dorsaal-craniaal te zien) => lig. Ischiofemorale: gespannen
• Lig. Capitis femoris: - slechts een geringe rol bij het beperken van de bewegingen Endorotatie en exorotatie: matig gespannen Exorotatie: collum stoot tegen de rand van het acetabulum dat platgedrukt en omgeklapt wordt
De Exorotatoren • Pelvitrochantere spieren: exorotatie - m. piriformis (1) - m. obturatorius internus (2) - m. obturatorius externus (3) • mm. Glutaei: maximus (7) en (7’), minimus en medius (8)
• Adductoren die exorotatie geven: - m. Quadratus femoris (4) - m. pectineus (6) - m. adductor magnus
• Endorotatoren - minder dan exorotatoren => leveren 3 keer minder arbeid - deze lopen voor de verticale as - m. tensor fasciae latae (1) - m. glutaeus minimus (2) - m. glutaeus medius (3) - 30° à 40°: m. obturatorius externus (4) en m. pectineus (6) onder het middelpunt van het gewricht => geen exorotatie meer - meer endorotatie: - (4) en (6) voor verticale as => endorotatoren - (1), (2) en (3): exorotatoren - omkeren van de spierfuncties: ligging spiervezels verandert
Herhaling Exorotatoren m. piriformis m. glutaeus medius m. glutaeus minimus m. tensor fasciae latae m. obturatorius externus m. pectineus m. Glutaeus maximus m. quadratus femoris
Voorbeelden
Circumductiebeweging • Combinatie van elementaire bew. , gelijktijdig om de 3 assen • Omvang max. : circumductiekegel • Beschreven baan: onregelmatige kromme • Bewegingen: - sagittale vlak: anteflexie en retroflexie - frontale vlak: abductie en adductie - hor. vlak • Doorlopen sectoren: III, I, IV, V, VIII • Strasser: voorstelling op een bol
Figuren circumductie
Gewrichtscontact van de heup
Factoren die gewrichtscontact bepalen • Zwaartekracht (bij rechte stand) • Labrum acetabulare en zona orbicularis van het kapsel. • Luchtdruk • Ligamenten en spieren
zwaartekracht • Drukt in rechte stand het acetabulum tegen het caput femoris. (in tegenstelling tot bij het schoudergewricht)
Labrum acetabulare en kapsel • Labrum acetabulare vergroot het acetabulum (>halve bol) houdt dus het caput vast • De zona orbicularis van het kapsel rondom het collum helpt hierin nog eens mee.
Luchtdruk • Onderdruk in acetabulum caput komt zelfs bij verwijderen alle aanhechtingen niet los. (Weber) • Klein gaatje in fossa acetabuli onderdruk weg. • Analoog aan Maagdeburger halve bollen.
Ligamenten en spieren • Ventraal: weinig spieren maar krachtige ligamenten. • Dorsaal: spieren zijn het belangrijkst. • Werking afhankelijk van de stand van de heup.
Recht of retroflexie • Ligamenten gespannen, dus ze helpen mee met het gewrichtscontact. (vooral het ligamentum iliofemurale)
anteflexie • Ligamenten ontspannen, het caput wordt niet krachtig in het acetabulum gehouden Instabiele stand • Anteflexie + adductie met kleine kracht reeds luxatie naar dorsaal. (evt. breuk rand van het acetabulum). Gevaar bij auto-ongelukken. Deze houding nooit aannemen met heupprothese.
Invloed van spieren en botten op de stabiliteit van de heup • Spieren die in een dwarse richting werken • Spieren die in de lengterichting werken • Richting van het collum femoris
Spieren die in dwarse richting werken • • Houden het caput in het acetabulum pelvitrochantere spieren: m. piriformis (1) en m. obturatorius externus (2). Bilspieren : m. glutaeus minimus en m. glutaeus medius (3). Stabiliserende component! (zwarte pijl)
Spieren die in de lengterichting werken • Adductoren(4) willen caput naar craniaal luxeren! (als dak acetabulum uitgesleten) • Congenitale afwijking van het acetabulum hoek van Hilgenreiner > 30° • Luxatie: centrum caput boven y-as (teken van Putti) samen met omkering hoek van Wiberg. • Stabilisatie bij abductie
Richting van het collum femoris • Belangrijk zowel in frontale als in horizontale vlak. • Frontale vlak: inclinatiehoek normaal 120°, bij congenitale heupluxatie kan deze 140° zijn. • Instabiel bij adductie , stabieler bij abductie.
Richting van het collum femoris (2) • Horizontale vlak: declinatiehoek gemiddeld 20°. • Anteversie van het collum: meer naar voren gericht (bvb 40°) eerder luxatie naar voren, reeds bij 25° exorotatie valt as van caput op labrum en niet meer op acetabulum zelf. • Endorotatie geeft extra stabiliteit.
Het evenwicht van het bekken in dwarse richting • Aan beide kanten ondersteund • Aan één kant ondersteund
Aan beide zijden ondersteund • Gelijktijdige bilaterale activiteit van de adductoren en de abductoren. • Activiteit in evenwicht stabiele symmetrische stand. • Overheersing één van beiden kantelen bekken.
Aan één zijde ondersteund • Evenwicht alleen verzorgd door abductoren aan zijde van ondersteuning. • M. glutaeus medius en minimus en m. tensor fasciae latae.
Teken van Duchenne Trendelenburg Verlamming of insufficiëntie van de mm. Glutaei mininus en/of medius.
Vaak voorkomende heupafwijkingen en fracturen
Gebroken heup 3 types: - collum-fractuur - pertrochantere fracturen - subtrochantere fracturen
Heupdysplasie • Kom niet mooi ontwikkeld en ondiep • Lichaamsgewicht duwt kop uit kom
Heupartrose • Beschadiging van het kraakbeen dat het gewrichtsoppervlak bedekt
Heupkopnecrose • Afsterven van de heupkop wanneer doorbloeding onderbroken
De heupprothese
Algemene vorm van de prothese
Geschiedenis • Marius Nygaard Smith Peterson – Glazen prothese – Faling na enige tijd – Nieuwe weg geplaveid • Sir John Churnley – Cup uit kunsstof – Caput femoris vervangen door metalen prothese – Goede glijding => nieuwe standaard • Standaard: kunststof op metaal • Vele nieuwe technieken – Zoals cementloze heupprothese – Nieuwe materialen…
De grote stappen van de operatie • Scheiding van femur en gewrichtspan • Beschadigde of gedegenereerde caput femoris verwijderen • Uithollen en uitkuisen van gewrichtspan • Gewrichtscup van prothese plaatsen en in plaats gehouden door schroeven of botcement • Uithollen van dijbeen afhankelijk van ziekte of beschadiging • Prothese in uitgeholde been geplaatst • Eventueel ruimte opgevuld door botcement
Drie grote soorten • Botcement – Passing in ‘alle’ gevallen mogelijk – Cement degenereerd (niet voor jongere mensen) – Steeds gebruikt bij ver gevorderde osteoporose
• Zonder botcement – ‘biologische fixatie’ – Tragere revalidatie en pijnlijker – Niet geschikt bij osteoporose
• Hybride – Combinatie van de twee – Dikwijls gebruikt bij matige osteoporose

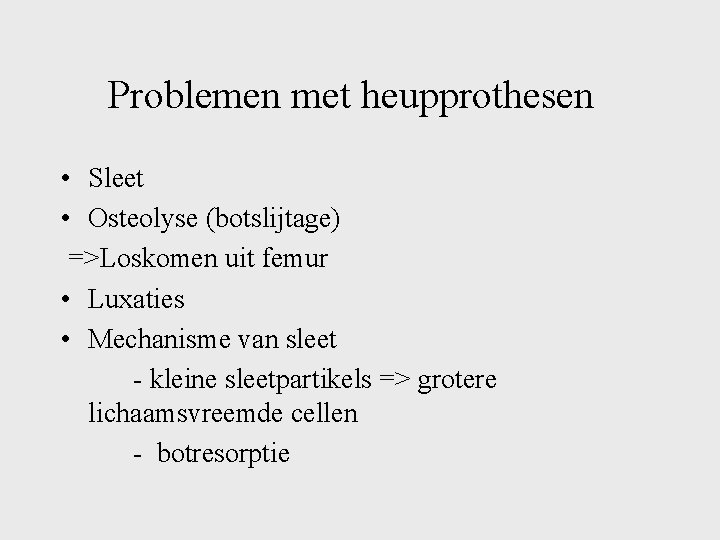

Problemen met heupprothesen • Sleet • Osteolyse (botslijtage) =>Loskomen uit femur • Luxaties • Mechanisme van sleet - kleine sleetpartikels => grotere lichaamsvreemde cellen - botresorptie
Heupprotheses op jonge leeftijd • Keramiek op keramiek – Bio-inertie – Minimale slijtage • BHR= Birmingham Hip Resurfacing – – Metaal-metaal Minder slijtage Minder botdestructie Vermijden van stressshielding – Eenvoudigere revisie
BHR
Ontwerp heupprothese • Bolgewricht is essentieel • Materiaalkeuze – Sleet ÞAan oppervlak micropartikels en sleet ÞVooral belangrijk bij UHMWPE ÞKeramiek, BHR – Poreus oppervlak bij cementloos • Eventueel met hydroxyapathiet
• Krachtverdeling – Essentieel door botgevoeligheid – Vb. Ti en Co: 10 à 20 keer stijver dan bot => verzwakken van femur => snellere revisie – Nood aan materialen met eigenschappen analoog aan bot => composietmaterialen – Sterkte, stijfheid, vermoeiingseigenschappen
– Eindige elementen paketten (FEM)
‘Experimenteren is fun’ maar dikwijls minder aangenaam voor de patiënt
