Herzlich willkommen! Wärmepumpen 2012 Vorlage 1 Referent Marijus Digrys Viessmann Werke © Viessmann Werke Į ką atkreipti dėmesį renkantis šilumos siurblius?

Galios santykis Metinis d. santykis = (COP) = Gamintojo duomenys (JAZ) = Santykis tarp gautos šiluminės energijos ir panaudotos elektros energijos per metus Wärmepumpen 2012 Vorlage 2 Galios santykis atiduota šiluminė galia 4 k. W ––––––––––––– = 4 sunaudota elektros galia 1 k. W © Viessmann Werke Metinis darbo santykis

Galios santykis Sąlygos pagal DIN EN 14511 Wärmepumpen 2012 Vorlage 3 © Viessmann Werke Taip pat atsižvelgiama: - Kompresoriaus imamoji galia - Reguliatoriaus el. imamoji galia - Papildoma energija, reikalinga abiejų šilumokaičių vidiniam pasipriešinimui įveikti

DACH-kokybės ženklas Visiems Vitocal šilumos siurbliams suteiktas DACH kokybės ženklas (DACH apima Vokietiją, Austriją, Šveicariją) Serijinis įrengimas atitinkantis patikrų centro keliamus reikalavimus Išmatuotos galios pagal EN 14511 Galios koeficientas COP – minimalūs reikalavimai nustatytiems tikrinimo taškams Saugos reikalavimų patikra elektros įrangai EB- atitikties deklaracija (CE-ženklas) Minimalūs reikalavimai projektavimo dokumentams Pilna montavimo ir valdymo instrukcija Visas vietoves apimantis klientų aptarnavimo tinklas 2 metų pilna garantija © Viessmann Werke Išlaikytos EVU-prijungimų sąlygos

Galios santykis >>> 1 K žemiau >>> 1 K aukščiau apie. 2, 5% geriau Wärmepumpen 2012 Vorlage 5 Paduodama temp. “Šaltinio” temperatūra Galios santykis © Viessmann Werke Temperatūros skirtumas

Galios santykis ir šildymo sistemos temperatūra Visada galioja: Kuo mažesnis skirtumas tarp šildymo sistemos temperatūros ir pirminės energijos šaltinio temperatūros, tuo didesnis galios santykis Išvados: Wärmepumpen 2012 Vorlage 6 “Žemutinė linija" ■ Žemė/vanduo arba vanduo/vanduo šilumos siurbliai gali visus metus šildyti vieni ■ Oras/vanduo šilumos siurbliams reikia, priklausomai nuo parinkimo, šaltomis dienomis papildomo šilumos šaltinio. © Viessmann Werke “Viršutinė linija": ■ Šilumos siurbliai idealiai tinka žemų temperatūrų šildymo sistemoms

Šilumos šaltinis: žemė Žemės kolektorius ■ ■ ■ © Viessmann Werke ■ Tinka, jeigu prieinamas pakankamai didelis neužstatytos žemės plotas Vamzdžiai klojami apie 1, 5 m nuo žemės paviršiaus Kad nesusidarytų ertmės, rekomenduotina “smėlio lova” Užkasant prižiūrėti, kad kolektoriaus neprispaustų akmenys Būtina atsižvelgti, kad per šildymo sezoną būtų paimama tiek energijos, kiek per vasarą galėtų reageneruotis Wärmepumpen 2012 Vorlage 7 ■

Pavyzdys Žemės kolektorius Wärmepumpen 2012 Vorlage 8 © Viessmann Werke Kilpos turėtų būti pagal galimybes vienodo ilgio. Pasipriešinimas bus beveik identiškas, todel srautai pasiskirstys tolygiai. Kiek įmanoma neviršyti 100 m ilgio, nes padidėjusiam pasipriešinimui įveikti reikės galingesnio cirkuliacinio siurblio

Žemės gelmių šilumos sukaupimas mažame gylyje Žemės kolektorių projektavimo vertės, kurios remiasi patirtimi Pagrindinė taisyklė: Kuo drėgnesnė žemė, tuo daugiau šilumos sukaupiama specif. paėmimo galia Sausas smėlingas gruntas Drėgnas smėlingas gruntas 10 - 15 W/m² Sausas molingas gruntas 20 - 25 W/m² Drėgnas molingas gruntas 25 - 30 W/m² Vandeningas gruntas 30 - 35 W/m² 15 - 20 W/m² © Viessmann Werke Grunto kokybė Šiluminei galiai nuo 10 k. W (8, 4 k. W šaldymo galia) remiantis VDI 4640 reikalingas maždaug 340 m² paklojimo plotas. Žr. ir: Projektavimo sąlygas

© Viessmann Werke

© Viessmann Werke

© Viessmann Werke

Šilumos šaltinis: žemė Žemės zondas ■ © Viessmann Werke ■ Genehmigungspflichtig: - bis 99 m >> Untere Wasserbehörde - ab 100 m >> Bergbauamt Wärmeentzug mittels Doppel-U-Rohr. Absorber Entzugsleistung hängt von den geologischen und hydrogeologischen Verhältnissen ab Wärmepumpen 2012 Vorlage 13 ■

Žemės gelmių šilumos sukaupimas didesniame gylyje Žemės zondų projektavimo vertės, kurios remiasi patirtimi Pagrindinė taisyklė: Kuo drėgnesnė žemė, tuo daugiau šilumos sukaupiama specif. paėmimo galia Sausas smėlingas gruntas 20 - 40 W/m Drėgnas uolingas gruntas 50 - 60 W/m Gruntinio vandens klodai 70 - 90 W/m Norint pasiekti 10 k. W (8, 4 k. W šaldymo galia) šiluminę galią reikalingas maždaug 168 m gręžinio gylis. Paprastai padalintas į 2 x 84 m. Pagal VDI 4640 esant 2000 pilno baudojimo valandų / po ne daugiau kaip 50 W/m Žr. ir: Projektavimo sąlygas © Viessmann Werke Grunto kokybė

Šildymas ledu Quelle: Viessmann Top Technik Wärmepumpen 2012 Vorlage 15 © Viessmann Werke Efektyvus ir nebrangus šilumos šaltinis

Heizen mit Eis Primärquellenspeicher als Alternative zu Erdsonde und Erdkollektoren Wärmepumpen 2012 Vorlage 16 © Viessmann Werke Prinzip

„Solar. Eis“ Speicher mit 10 m³ Im Speicherbehälter sind in verschiedenen Ebenen spiralförmig Wärmetauscherrohre aus Kunststoff verlegt, die dem Wasser die Wärme entziehen und der Wärmepumpe als Primärquelle zur Verfügung stellen. Am äußeren Rand des Behälters befindet sich der Regenerationswärmetauscher. Dieser Wärmetauscher führt die durch den Solar/ Luftabsorber bereitgestellte Umweltenergie dem Speicher zu. Wärmepumpen 2012 Vorlage 17 © Viessmann Werke Wärmetauscher im Eisspeicher

Eisspeicher nutzt mehrere Primärquellenmanagement regelt die verschiedenen Quellen Als Primärquellen werden Umgebungsluft, solare Einstrahlung und Erdwärme genutzt. Quelle: Viessmann Top Technik Wärmepumpen 2012 Vorlage 18 Zur Erweiterung der Kapazität des Speichers wird freiwerdende Energie beim Phasenwechsel genutzt. © Viessmann Werke Primärquellenspeicher lagert Energien auf niedrigem Temperaturniveau ein und stellt sie als Primärquelle für Wärmepumpe zur Verfügung.

Solar/Luftabsorber sind unverglaste Rohrabsorber aus Kunststoff und können leicht auf Flachdächern, Schrägdächern und an Fassaden installiert werden. Wärmepumpen 2012 Vorlage 19 Quelle: Viessmann Top Technik © Viessmann Werke Für direkte eingestrahlte Sonnenenergie und Energie der Umgebungsluft

Exakte Regelung mit elektronischen Expansionsventilen Temperaturen Primärkreis während Heizperiode zwischen +25 und – 7 °C Für das System können Sole/Wasser Wärmepumpen Vitocal 300 -G, 333/343 -G bzw. die 350 er-Baureihe eingesetzt werden. Das daraus resultierende feinfühlige Regelverhalten sorgt für eine konstante Temperatur am Verdampfer-Austritt und für eine gleichbleibende Überhitzung des Kältemittels, unabhängig vom jeweiligen Betriebszustand der Wärmepumpen 2012 Vorlage 20 Quelle: Viessmann Top Technik © Viessmann Werke So kann der Verdichter stets mit höchstem Wirkungsgrad mit einer hohen Leistungszahl in allen Betriebszuständen betrieben werden.

Eisbildung um den Wärmeübertrager Wärmepumpen 2012 Vorlage 21 Quelle: Viessmann Top Technik © Viessmann Werke „Solar. Eis“-Speicher

Heizen mit dem Eisspeichersystem Quelle: Viessmann Top Technik Wärmepumpen 2012 Vorlage 22 © Viessmann Werke Einfrieren - Phasenwechsel

Regenerieren des Eisspeichersystems Quelle: Viessmann Top Technik Wärmepumpen 2012 Vorlage 23 © Viessmann Werke Das Auftauen

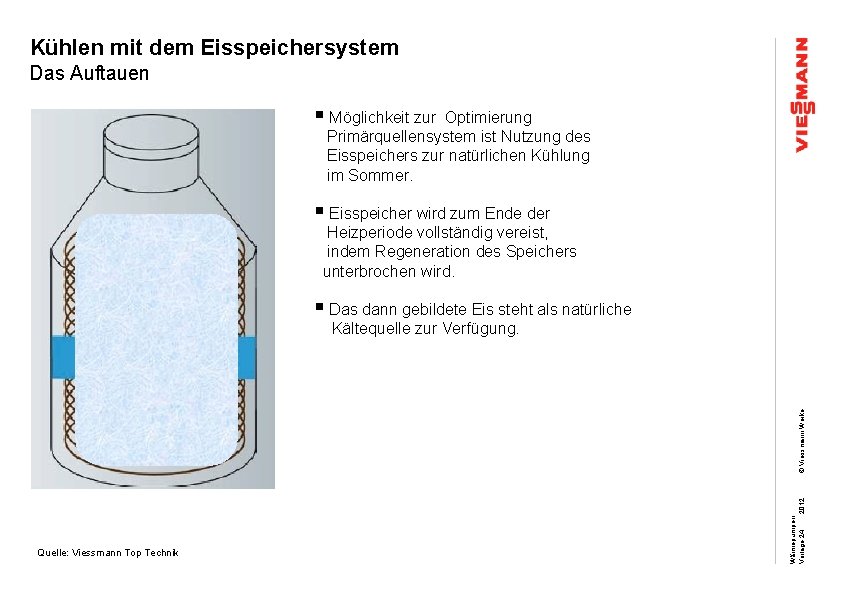

Kühlen mit dem Eisspeichersystem Das Auftauen § Möglichkeit zur Optimierung Primärquellensystem ist Nutzung des Eisspeichers zur natürlichen Kühlung im Sommer. § Eisspeicher wird zum Ende der Heizperiode vollständig vereist, indem Regeneration des Speichers unterbrochen wird. § Das dann gebildete Eis steht als natürliche Quelle: Viessmann Top Technik Wärmepumpen 2012 Vorlage 24 © Viessmann Werke Kältequelle zur Verfügung.

Tiesiogiai prijungiamas apytakos ratas be ak. talpos 35°C 28°C 1. Šildymo apytakos rato siurblys - pastovaus slėgio siurblys. Atkreipkite dėmesį į minimaliai reikalingą srautą!! 3. Atkreipkite dėmesį į praleidžiamą srautą! Priešingu atveju seka: dažnas taktavimas, greičiau dėvisi, gali ištikti aukšto slėgio sutrikimas Wärmepumpen 2012 Vorlage 25 Pastaba!: Slėgiai ir temperatūros tik pavyzdiniai šaltnešiui R 407 C © Viessmann Werke 2. Įmontuoti pralaidos vožtuvą ir sureguliuoti

Heizkreis mit Pufferspeicher 1. Volumenstrom Erzeugerkreis größer als Volumenstrom Verbraucherkreis ACHTUNG: Pufferspeicher tolerieren hydr. Fehler! Fehler verringern die Energieeffizienz 4. Heizkreis nach Möglichkeit ohne Mischer ausführen. 5. Genau so sorgfältig planen wie ohne Puffer! Wärmepumpen 2012 Vorlage 26 3. Puffervolumen zur Laufzeitoptimierung min. 20 L/KW © Viessmann Werke 2. Pumpe Erzeugerkreis muss Konstantpumpe sein, Pumpe Verbraucherkreis kann bei Bedarf geregelt ausgeführt werden.

© Viessmann Werke Geriamojo vandens šildymas šilumos siurbliais

VITOCELL V 100 CVW suderintas ir palankios kainos sprendimas šilumos siurbliams, kurių galia iki 17 k. W 390 l Atskirai įpakuota šilumos izoliacija Šilumokaičio plotas apie 4, 2 m² Patikimas ŠS veikimas pagal projektavimo sąlygas Kaip papildoma įranga saulės kolektorių sistemos integracija atskiro šilumokaičio komplekto dėka Galima naudoti E-šildymo teną viršutinėje ir apatinėje zonoje Gabaritai: apie 1600 x 750 © Viessmann Werke Emaliuotas kaupiklis su dvigubų spiralių šilumokaičiu

VITOCELL V 100 CVW Papildoma įranga: Apsauga nuo legionelių © Viessmann Werke Komfortui užtikrinti

© Viessmann Werke Geriamojo vandens šildymas kaupiklio įkrovos sistema Žr. ir: projektavimo sąlygas

Šilumos siurbliai su multifunkcinėmis talpomis Wenn, dann bitte nur in EFH mit „normaler“ sanitärer Ausstattung – ansonsten Probleme mit dem WW-Komfort. TD-Frühjahrsschulung 2010, Wärmepumpe 20. 02. 2021 © Viessmann Werke Vorlage 31 WP-Anlagen mit „Kombispeicher“ sind keine VI-Empfehlung !!

Vitocal 2 xx-S parinkimas Pad. temperatūra El. Šildytuvo galia © Viessmann Werke Galia, reikalinga pastatui šildyti Biv. taškas Šilumos siurblio galia

Individualūs sprendimai su efektyvia technika Wärmepumpen 2012 Vorlage 33 © Viessmann Werke Atvirumas kiekvienam energijos šaltiniui ir energetiškai neutralus konsultavimas
