Herzlich Willkommen Roland Kistler Sales Engineer ONLINE USVSysteme

Herzlich Willkommen Roland Kistler Sales Engineer ONLINE USV-Systeme AG Tel. +49 (89) 242 39 90 17 E-Mail r. kistler@online-usv. de Folie 1 ZINTO E

Die neue ZINTO E-Serie ONLINE USV-Systeme AG Folie 2 ZINTO E

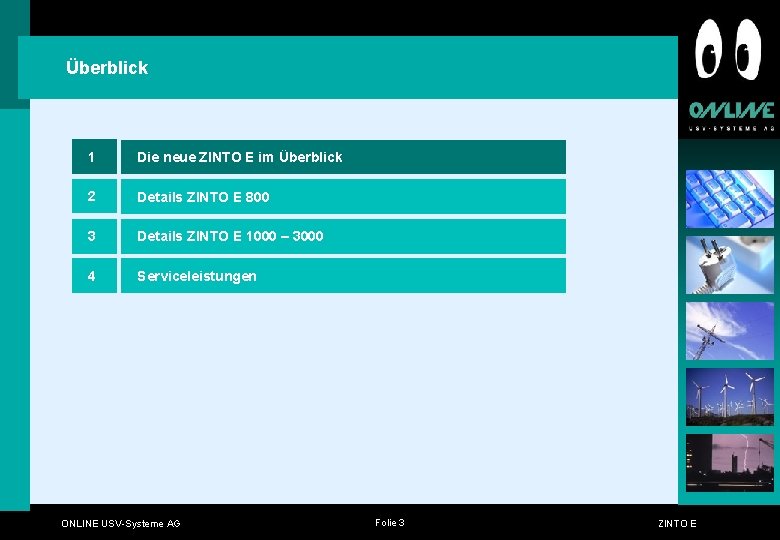

Überblick 1 Die neue ZINTO E im Überblick 2 Details ZINTO E 800 3 Details ZINTO E 1000 – 3000 4 Serviceleistungen ONLINE USV-Systeme AG Folie 3 ZINTO E

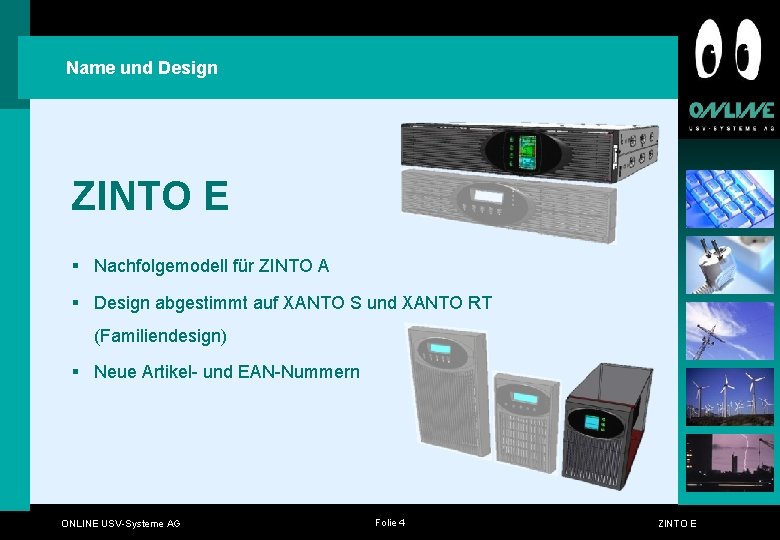

Name und Design ZINTO E § Nachfolgemodell für ZINTO A § Design abgestimmt auf XANTO S und XANTO RT (Familiendesign) § Neue Artikel- und EAN-Nummern ONLINE USV-Systeme AG Folie 4 ZINTO E

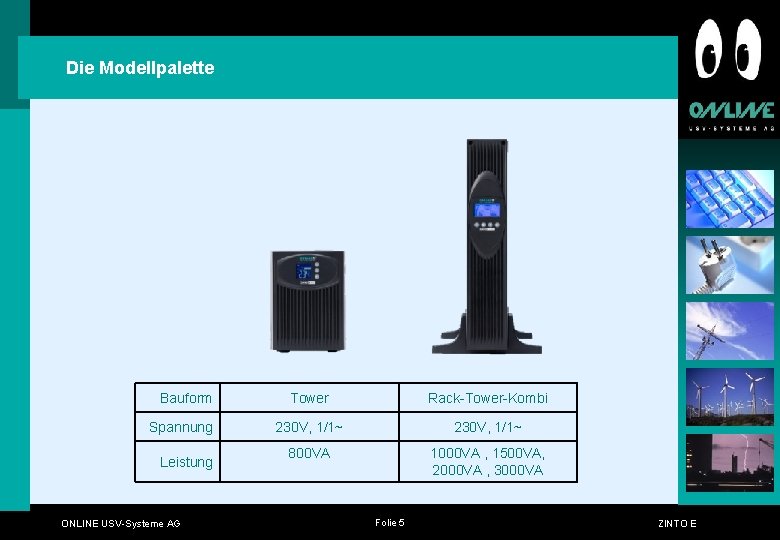

Die Modellpalette Bauform Spannung Leistung ONLINE USV-Systeme AG Tower Rack-Tower-Kombi 230 V, 1/1~ 800 VA 1000 VA , 1500 VA, 2000 VA , 3000 VA Folie 5 ZINTO E

Die Ausstattungsmerkmale § 30% mehr Leistung 1) § 54% mehr Überbrückungszeit 2) § Geräuschloser Betrieb durch ONLINE-Silent-Technology (OST) 3) § Softwareunabhängiges USV-Management und NAS-Support durch USB Power-HID § Rack-Tower-Kombimodell, nur 2 HE 4) § 72 Monate Batterielebenserwartung dank EBM+ Batteriemanagement § Batterielose Spannungsregelung mit Buck-&-Boost-Funktion § 2 Jahre Garantie inkl. Batterie und 24 h-Vorabaustausch 1) Vergleich ZINTO E 1500 mit APC SMT 1500 I, Quelle: www. apc. com, 04. 02. 2015 2) Vergleich ZINTO E 1500 mit Eaton 5 P 1550 bei selben Lastbedingungen (525 W), Quelle: www. powerquality. eaton. com, 04. 02. 2015 3) Ab ZINTO E 1500 4) Ab ZINTO E 1000 ONLINE USV-Systeme AG Folie 6 ZINTO E

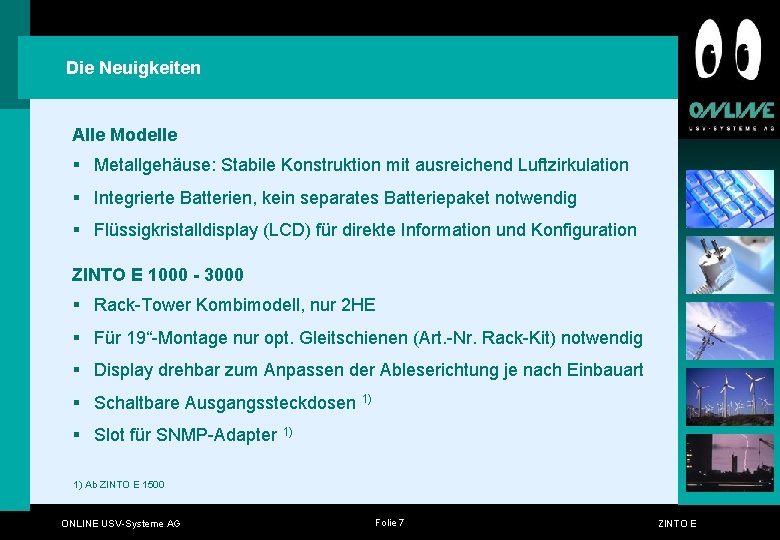

Die Neuigkeiten Alle Modelle § Metallgehäuse: Stabile Konstruktion mit ausreichend Luftzirkulation § Integrierte Batterien, kein separates Batteriepaket notwendig § Flüssigkristalldisplay (LCD) für direkte Information und Konfiguration ZINTO E 1000 - 3000 § Rack-Tower Kombimodell, nur 2 HE § Für 19“-Montage nur opt. Gleitschienen (Art. -Nr. Rack-Kit) notwendig § Display drehbar zum Anpassen der Ableserichtung je nach Einbauart § Schaltbare Ausgangssteckdosen 1) § Slot für SNMP-Adapter 1) 1) Ab ZINTO E 1500 ONLINE USV-Systeme AG Folie 7 ZINTO E

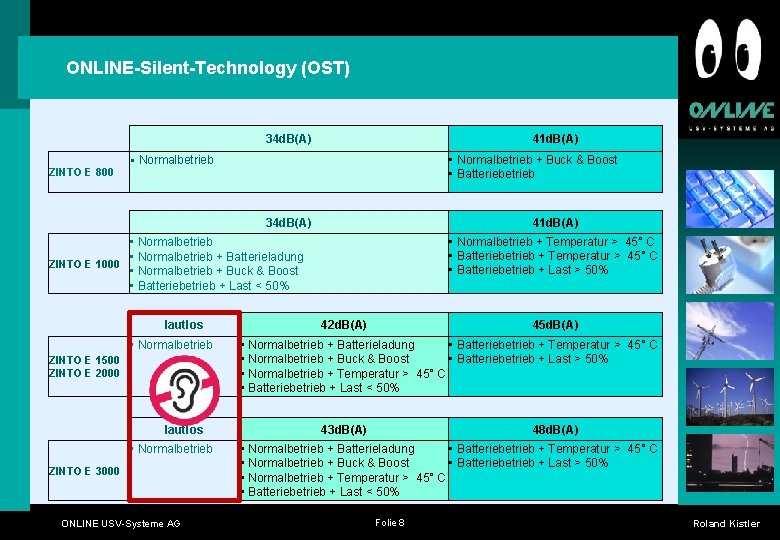

ONLINE-Silent-Technology (OST) 34 d. B(A) ZINTO E 800 41 d. B(A) • Normalbetrieb + Buck & Boost • Batteriebetrieb 34 d. B(A) 41 d. B(A) • Normalbetrieb + Temperatur > 45° C • Batteriebetrieb + Last > 50% • Normalbetrieb + Batterieladung ZINTO E 1000 • Normalbetrieb + Buck & Boost • Batteriebetrieb + Last < 50% lautlos • Normalbetrieb ZINTO E 1500 ZINTO E 2000 lautlos • Normalbetrieb ZINTO E 3000 ONLINE USV-Systeme AG 42 d. B(A) 45 d. B(A) • Normalbetrieb + Batterieladung • Batteriebetrieb + Temperatur > 45° C • Normalbetrieb + Buck & Boost • Batteriebetrieb + Last > 50% • Normalbetrieb + Temperatur > 45° C • Batteriebetrieb + Last < 50% 43 d. B(A) 48 d. B(A) • Normalbetrieb + Batterieladung • Batteriebetrieb + Temperatur > 45° C • Normalbetrieb + Buck & Boost • Batteriebetrieb + Last > 50% • Normalbetrieb + Temperatur > 45° C • Batteriebetrieb + Last < 50% Folie 8 Roland Kistler

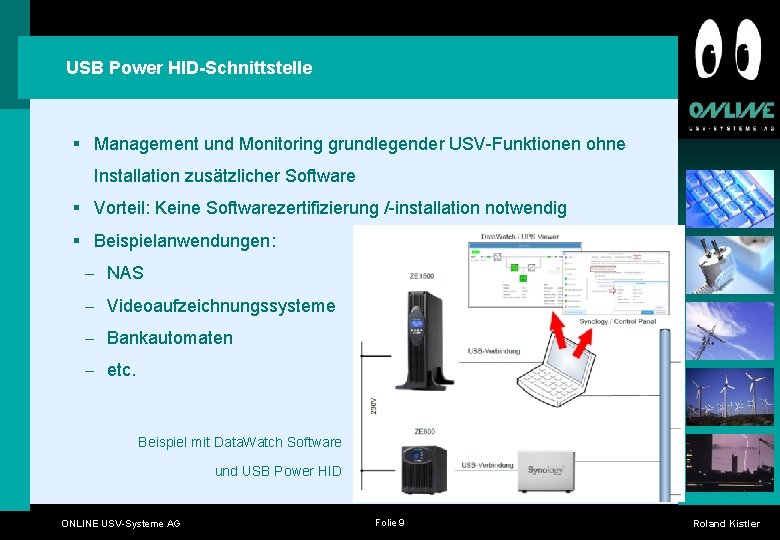

USB Power HID-Schnittstelle § Management und Monitoring grundlegender USV-Funktionen ohne Installation zusätzlicher Software § Vorteil: Keine Softwarezertifizierung /-installation notwendig § Beispielanwendungen: - NAS - Videoaufzeichnungssysteme - Bankautomaten - etc. Beispiel mit Data. Watch Software und USB Power HID ONLINE USV-Systeme AG Folie 9 Roland Kistler

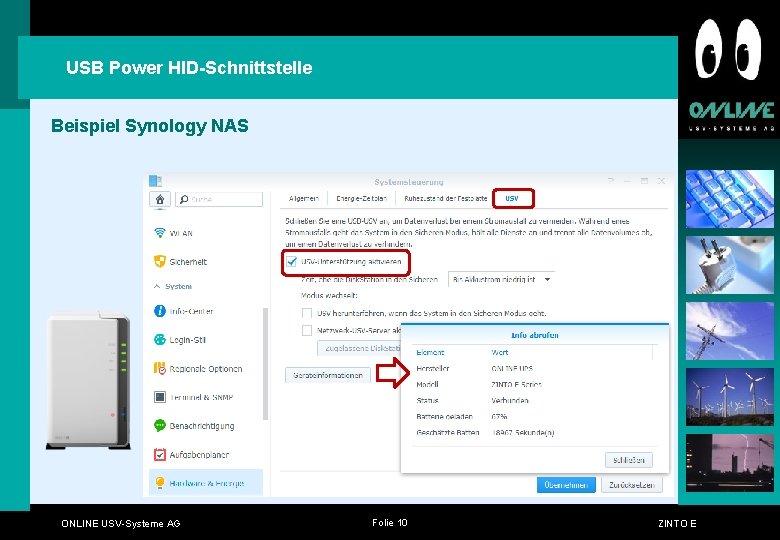

USB Power HID-Schnittstelle Beispiel Synology NAS ONLINE USV-Systeme AG Folie 10 ZINTO E

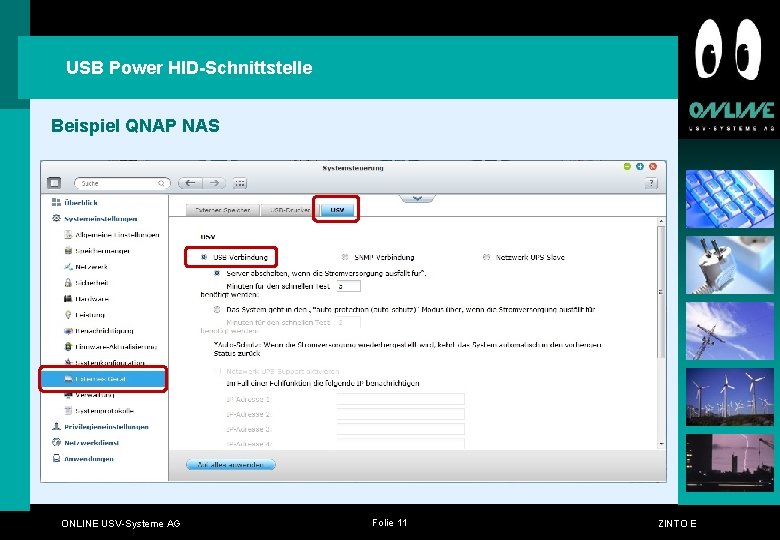

USB Power HID-Schnittstelle Beispiel QNAP NAS ONLINE USV-Systeme AG Folie 11 ZINTO E

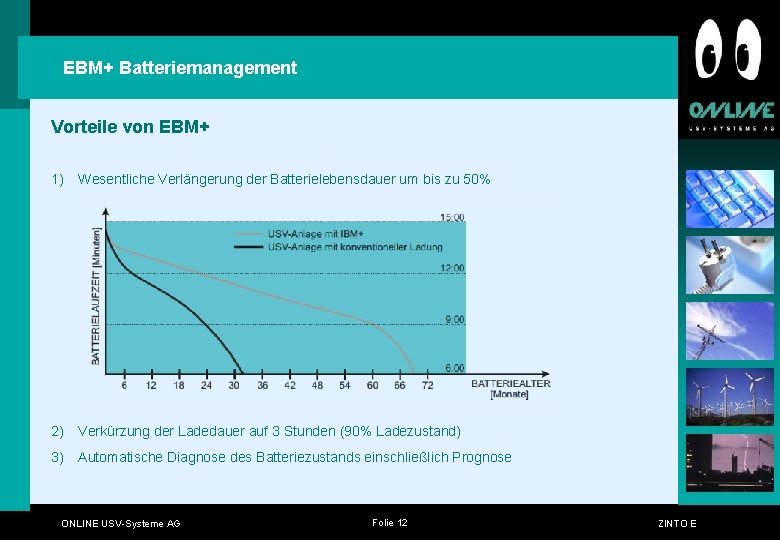

EBM+ Batteriemanagement Vorteile von EBM+ 1) Wesentliche Verlängerung der Batterielebensdauer um bis zu 50% 2) Verkürzung der Ladedauer auf 3 Stunden (90% Ladezustand) 3) Automatische Diagnose des Batteriezustands einschließlich Prognose ONLINE USV-Systeme AG Folie 12 ZINTO E

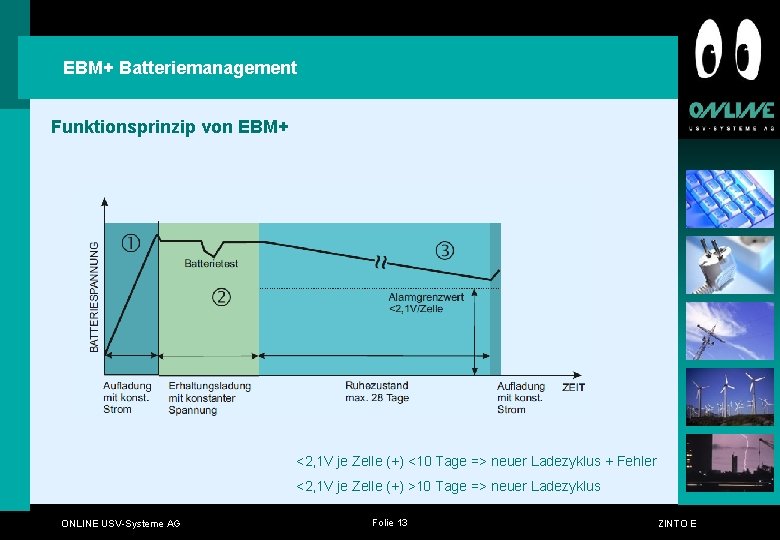

EBM+ Batteriemanagement Funktionsprinzip von EBM+ <2, 1 V je Zelle (+) <10 Tage => neuer Ladezyklus + Fehler <2, 1 V je Zelle (+) >10 Tage => neuer Ladezyklus ONLINE USV-Systeme AG Folie 13 ZINTO E

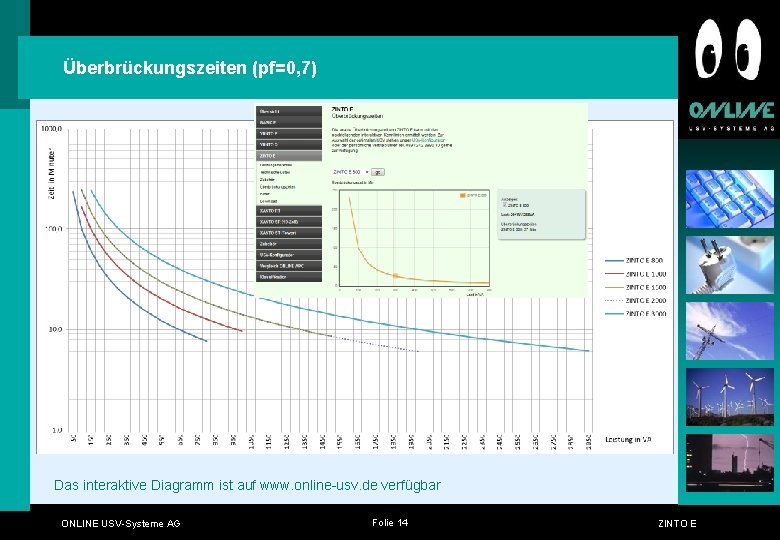

Überbrückungszeiten (pf=0, 7) Das interaktive Diagramm ist auf www. online-usv. de verfügbar ONLINE USV-Systeme AG Folie 14 ZINTO E

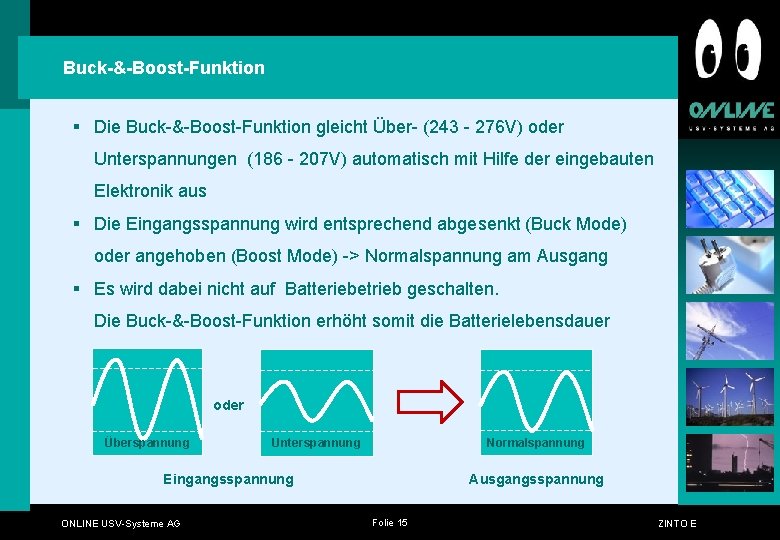

Buck-&-Boost-Funktion § Die Buck-&-Boost-Funktion gleicht Über- (243 - 276 V) oder Unterspannungen (186 - 207 V) automatisch mit Hilfe der eingebauten Elektronik aus § Die Eingangsspannung wird entsprechend abgesenkt (Buck Mode) oder angehoben (Boost Mode) -> Normalspannung am Ausgang § Es wird dabei nicht auf Batteriebetrieb geschalten. Die Buck-&-Boost-Funktion erhöht somit die Batterielebensdauer oder Überspannung Unterspannung Normalspannung Ausgangsspannung Eingangsspannung ONLINE USV-Systeme AG Folie 15 ZINTO E

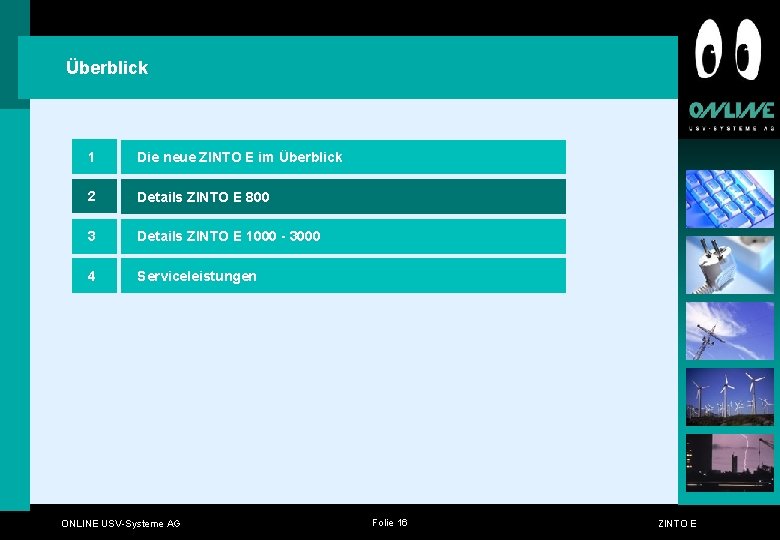

Überblick 1 Die neue ZINTO E im Überblick 2 Details ZINTO E 800 3 Details ZINTO E 1000 - 3000 4 Serviceleistungen ONLINE USV-Systeme AG Folie 16 ZINTO E

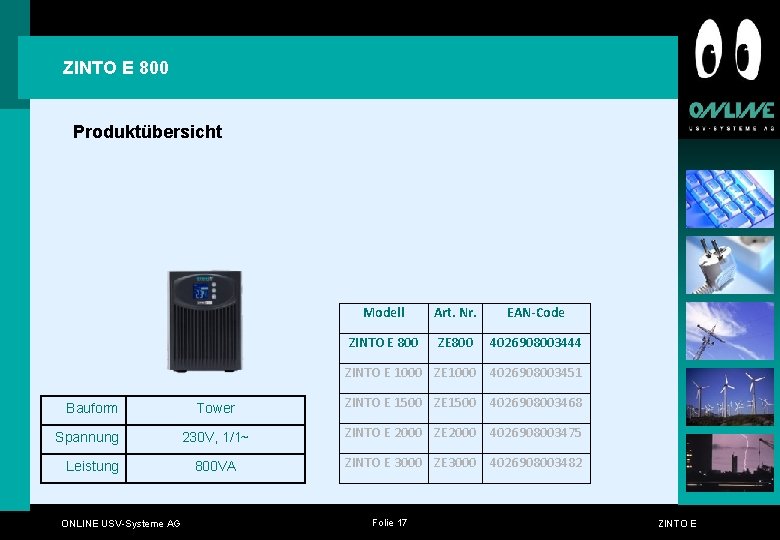

ZINTO E 800 Produktübersicht Bauform Spannung Leistung ONLINE USV-Systeme AG Modell Art. Nr. EAN-Code ZINTO E 800 ZE 800 4026908003444 ZINTO E 1000 ZE 1000 4026908003451 Tower ZINTO E 1500 ZE 1500 4026908003468 230 V, 1/1~ ZINTO E 2000 ZE 2000 4026908003475 800 VA ZINTO E 3000 ZE 3000 4026908003482 Folie 17 ZINTO E

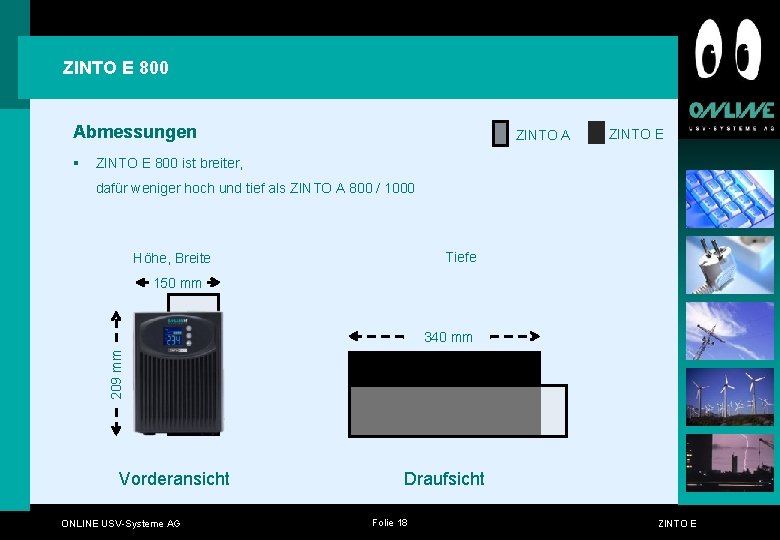

ZINTO E 800 Abmessungen § ZINTO A ZINTO E 800 ist breiter, dafür weniger hoch und tief als ZINTO A 800 / 1000 Tiefe Höhe, Breite 150 mm 209 mm 340 mm Vorderansicht ONLINE USV-Systeme AG Draufsicht Folie 18 ZINTO E

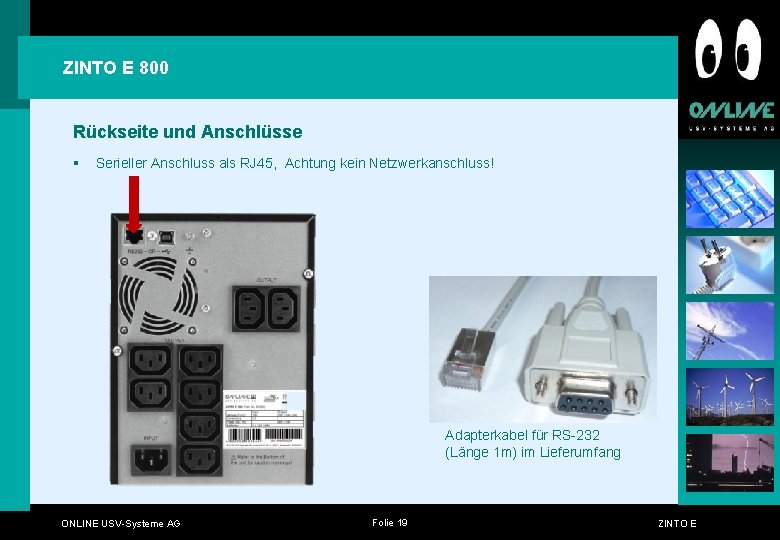

ZINTO E 800 Rückseite und Anschlüsse § Serieller Anschluss als RJ 45, Achtung kein Netzwerkanschluss! Adapterkabel für RS-232 (Länge 1 m) im Lieferumfang ONLINE USV-Systeme AG Folie 19 ZINTO E

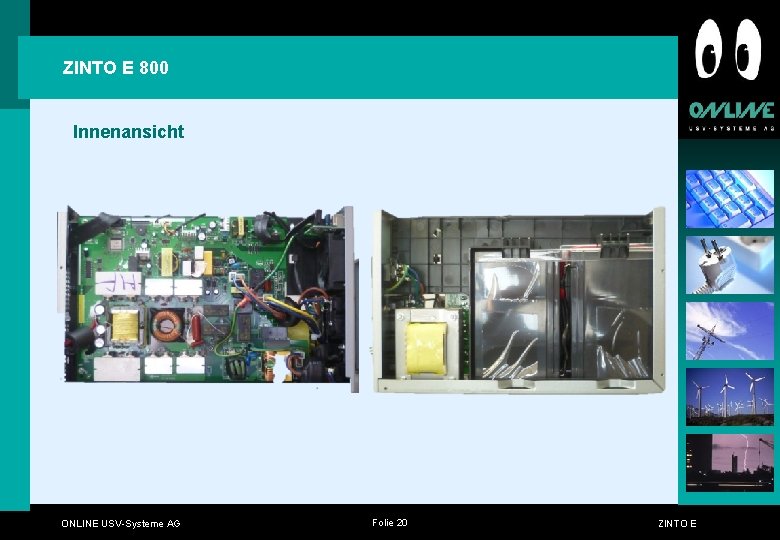

ZINTO E 800 Innenansicht ONLINE USV-Systeme AG Folie 20 ZINTO E

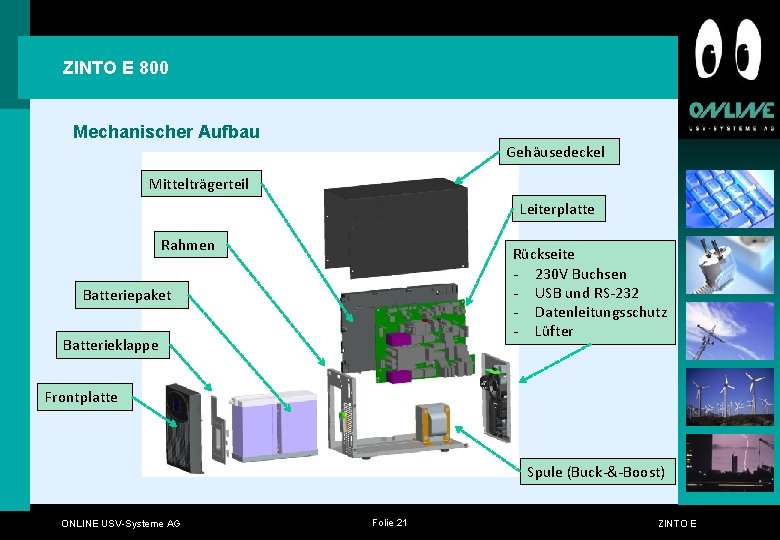

ZINTO E 800 Mechanischer Aufbau Gehäusedeckel Mittelträgerteil Leiterplatte Rahmen Rückseite - 230 V Buchsen - USB und RS-232 - Datenleitungsschutz - Lüfter Batteriepaket Batterieklappe Frontplatte Spule (Buck-&-Boost) ONLINE USV-Systeme AG Folie 21 ZINTO E

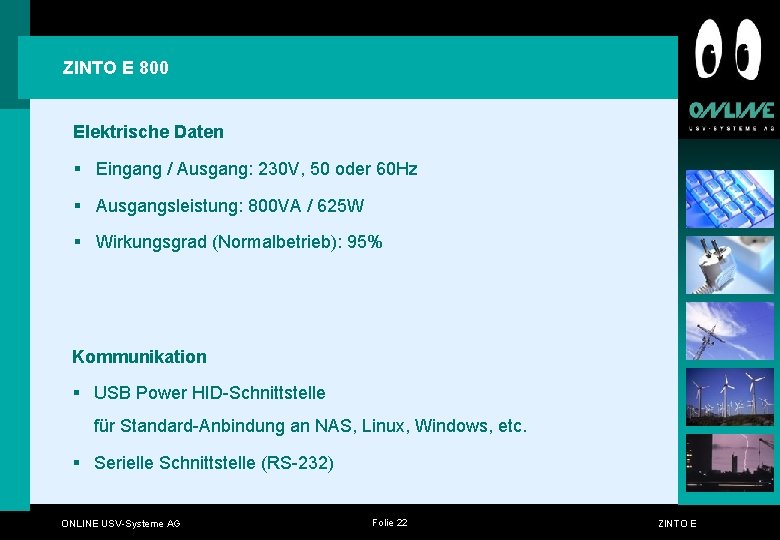

ZINTO E 800 Elektrische Daten § Eingang / Ausgang: 230 V, 50 oder 60 Hz § Ausgangsleistung: 800 VA / 625 W § Wirkungsgrad (Normalbetrieb): 95% Kommunikation § USB Power HID-Schnittstelle für Standard-Anbindung an NAS, Linux, Windows, etc. § Serielle Schnittstelle (RS-232) ONLINE USV-Systeme AG Folie 22 ZINTO E

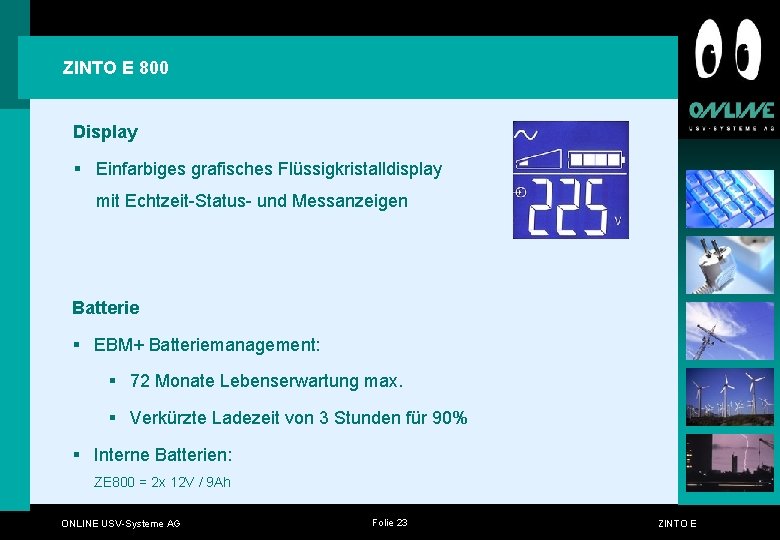

ZINTO E 800 Display § Einfarbiges grafisches Flüssigkristalldisplay mit Echtzeit-Status- und Messanzeigen Batterie § EBM+ Batteriemanagement: § 72 Monate Lebenserwartung max. § Verkürzte Ladezeit von 3 Stunden für 90% § Interne Batterien: ZE 800 = 2 x 12 V / 9 Ah ONLINE USV-Systeme AG Folie 23 ZINTO E

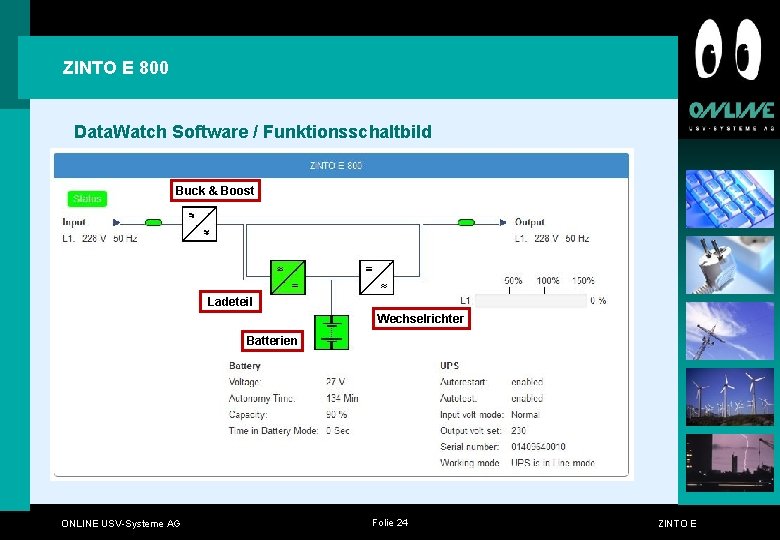

ZINTO E 800 Data. Watch Software / Funktionsschaltbild Buck & Boost Ladeteil Wechselrichter Batterien ONLINE USV-Systeme AG Folie 24 ZINTO E

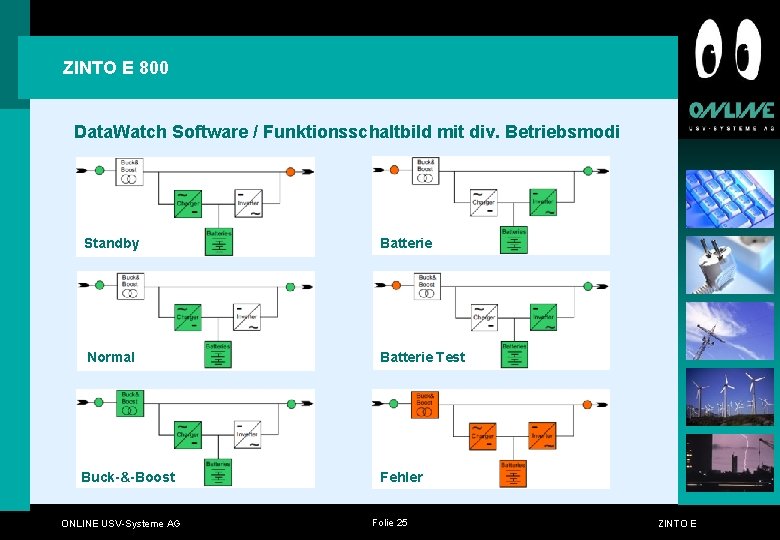

ZINTO E 800 Data. Watch Software / Funktionsschaltbild mit div. Betriebsmodi Standby Batterie Normal Batterie Test Buck-&-Boost ONLINE USV-Systeme AG Fehler Folie 25 ZINTO E

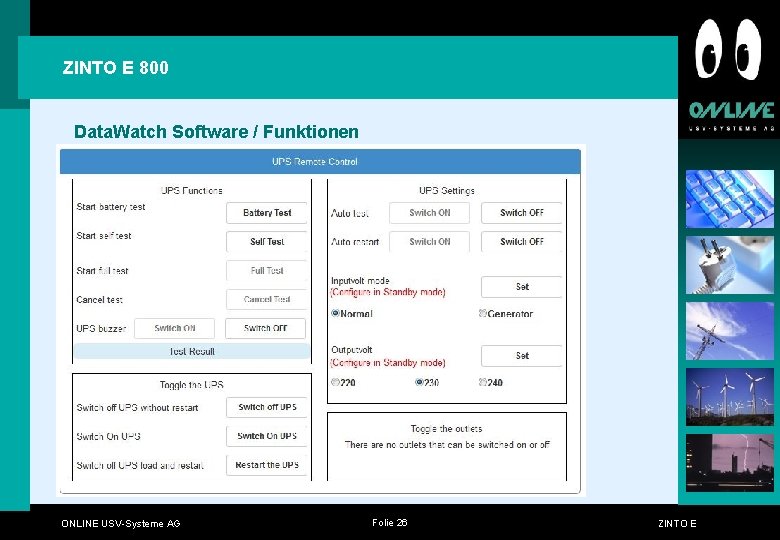

ZINTO E 800 Data. Watch Software / Funktionen ONLINE USV-Systeme AG Folie 26 ZINTO E

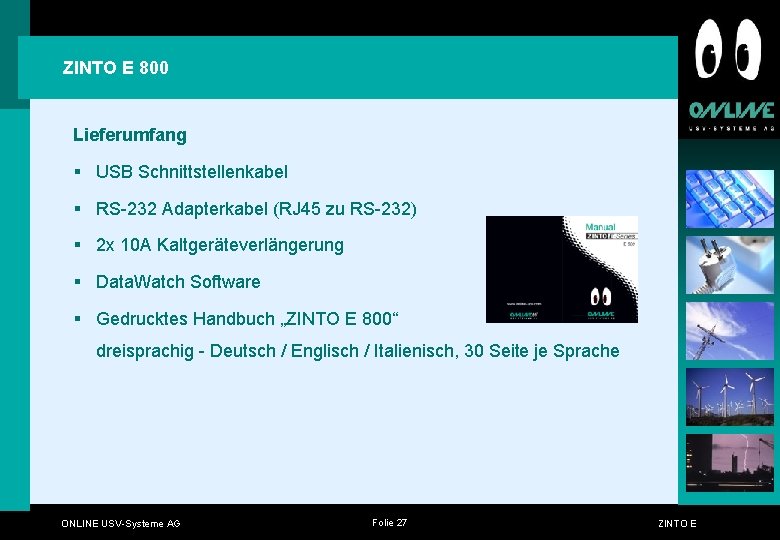

ZINTO E 800 Lieferumfang § USB Schnittstellenkabel § RS-232 Adapterkabel (RJ 45 zu RS-232) § 2 x 10 A Kaltgeräteverlängerung § Data. Watch Software § Gedrucktes Handbuch „ZINTO E 800“ dreisprachig - Deutsch / Englisch / Italienisch, 30 Seite je Sprache ONLINE USV-Systeme AG Folie 27 ZINTO E

Überblick 1 Die neue ZINTO E im Überblick 2 Details ZINTO E 800 3 Details ZINTO E 1000 - 3000 4 Serviceleistungen ONLINE USV-Systeme AG Folie 28 ZINTO E

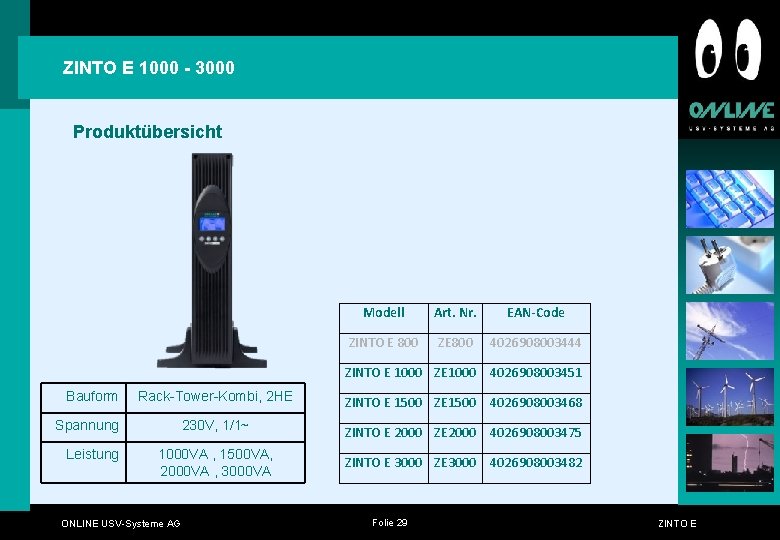

ZINTO E 1000 - 3000 Produktübersicht Bauform Modell Art. Nr. EAN-Code ZINTO E 800 ZE 800 4026908003444 ZINTO E 1000 ZE 1000 4026908003451 Rack-Tower-Kombi, 2 HE ZINTO E 1500 ZE 1500 4026908003468 230 V, 1/1~ ZINTO E 2000 ZE 2000 4026908003475 ZINTO E 3000 ZE 3000 4026908003482 Spannung Leistung 1000 VA , 1500 VA, 2000 VA , 3000 VA ONLINE USV-Systeme AG Folie 29 ZINTO E

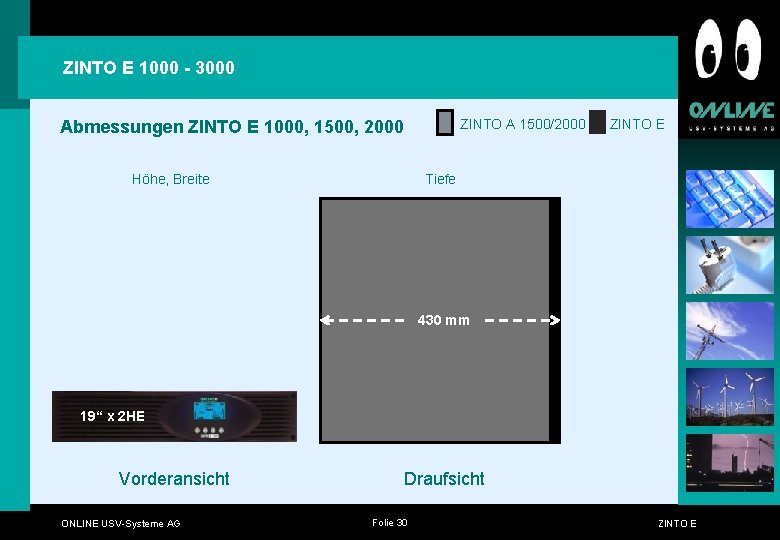

ZINTO E 1000 - 3000 Abmessungen ZINTO E 1000, 1500, 2000 ZINTO A 1500/2000 ZINTO E Tiefe Höhe, Breite 430 mm 19“ x 2 HE Vorderansicht ONLINE USV-Systeme AG Draufsicht Folie 30 ZINTO E

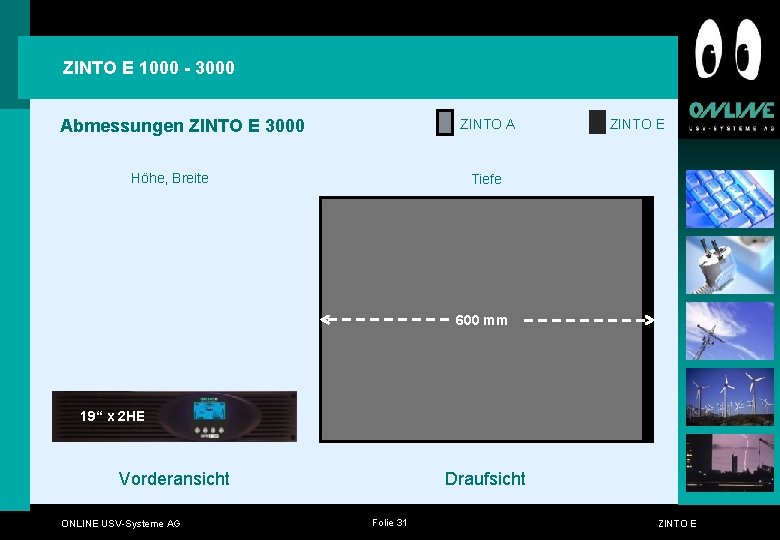

ZINTO E 1000 - 3000 Abmessungen ZINTO E 3000 ZINTO A Höhe, Breite ZINTO E Tiefe 600 mm 19“ x 2 HE Vorderansicht ONLINE USV-Systeme AG Draufsicht Folie 31 ZINTO E

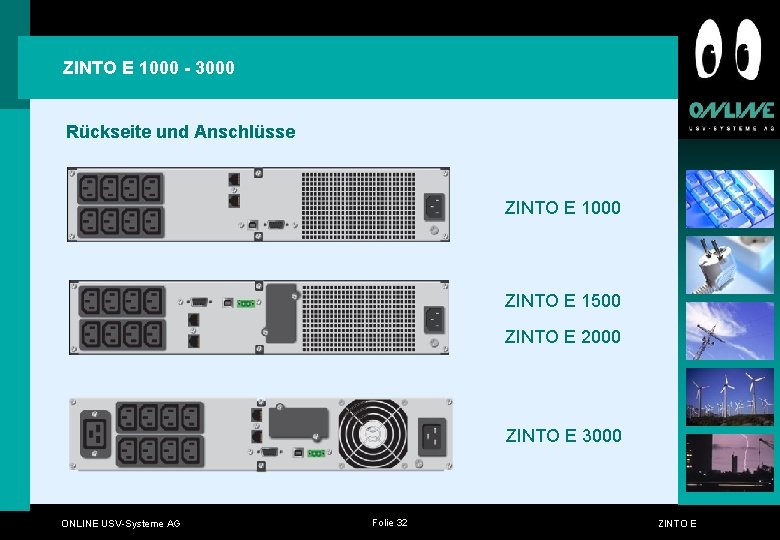

ZINTO E 1000 - 3000 Rückseite und Anschlüsse ZINTO E 1000 ZINTO E 1500 ZINTO E 2000 ZINTO E 3000 ONLINE USV-Systeme AG Folie 32 ZINTO E

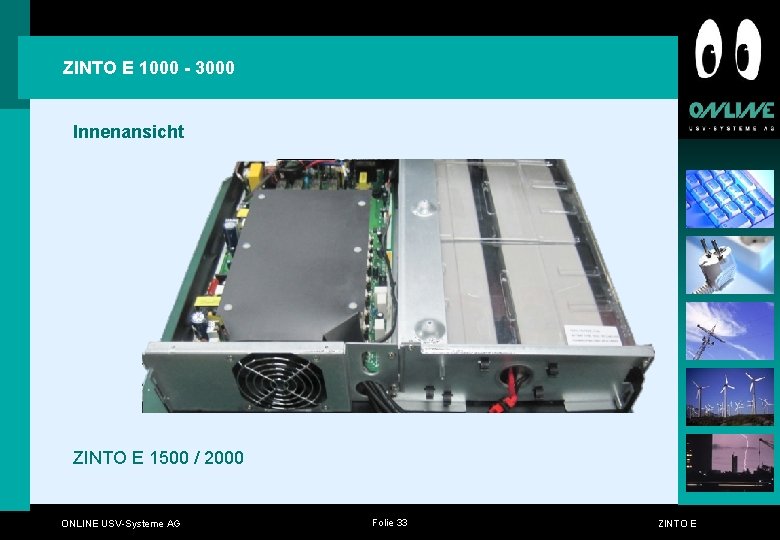

ZINTO E 1000 - 3000 Innenansicht ZINTO E 1500 / 2000 ONLINE USV-Systeme AG Folie 33 ZINTO E

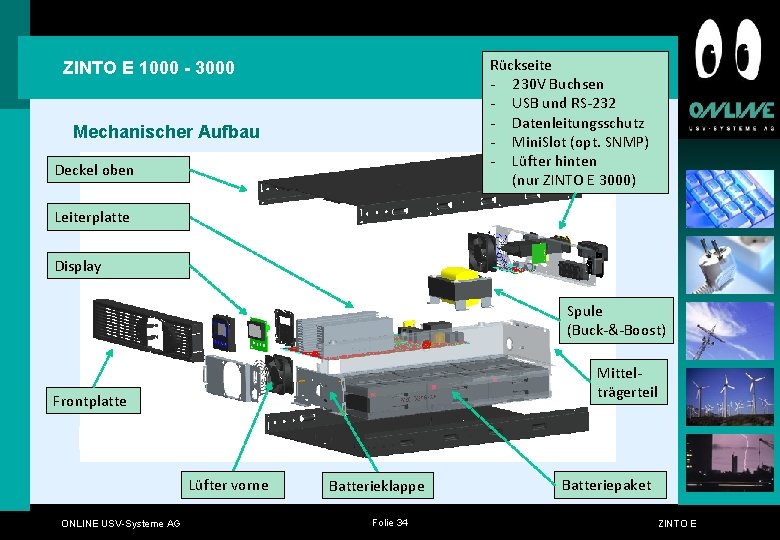

Rückseite - 230 V Buchsen - USB und RS-232 - Datenleitungsschutz - Mini. Slot (opt. SNMP) - Lüfter hinten (nur ZINTO E 3000) ZINTO E 1000 - 3000 Mechanischer Aufbau Deckel oben Leiterplatte Display Spule (Buck-&-Boost) Mittelträgerteil Frontplatte Lüfter vorne ONLINE USV-Systeme AG Batterieklappe Folie 34 Batteriepaket ZINTO E

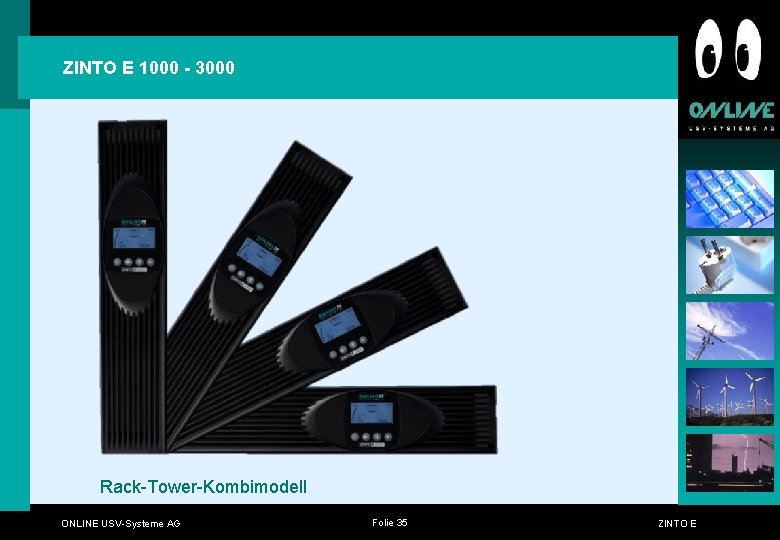

ZINTO E 1000 - 3000 Rack-Tower-Kombimodell ONLINE USV-Systeme AG Folie 35 ZINTO E

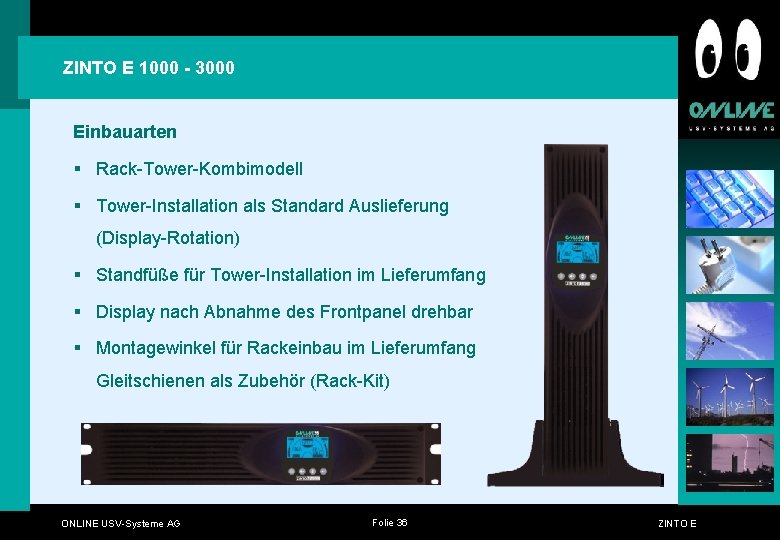

ZINTO E 1000 - 3000 Einbauarten § Rack-Tower-Kombimodell § Tower-Installation als Standard Auslieferung (Display-Rotation) § Standfüße für Tower-Installation im Lieferumfang § Display nach Abnahme des Frontpanel drehbar § Montagewinkel für Rackeinbau im Lieferumfang Gleitschienen als Zubehör (Rack-Kit) ONLINE USV-Systeme AG Folie 36 ZINTO E

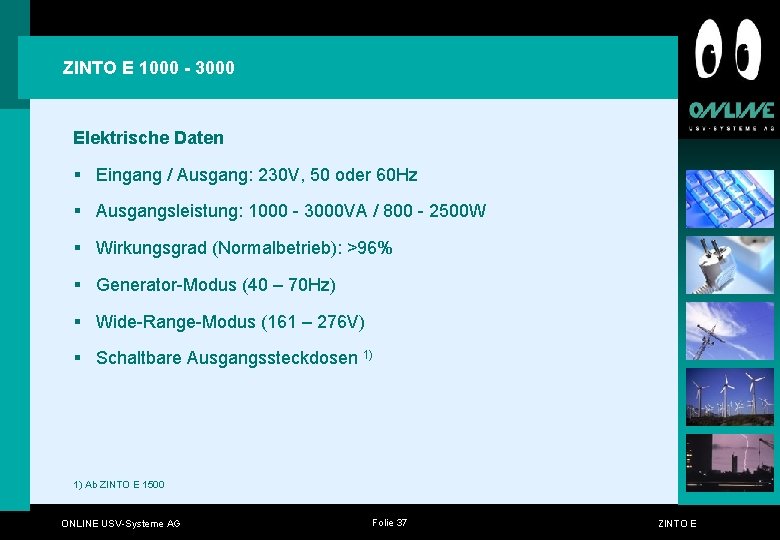

ZINTO E 1000 - 3000 Elektrische Daten § Eingang / Ausgang: 230 V, 50 oder 60 Hz § Ausgangsleistung: 1000 - 3000 VA / 800 - 2500 W § Wirkungsgrad (Normalbetrieb): >96% § Generator-Modus (40 – 70 Hz) § Wide-Range-Modus (161 – 276 V) § Schaltbare Ausgangssteckdosen 1) 1) Ab ZINTO E 1500 ONLINE USV-Systeme AG Folie 37 ZINTO E

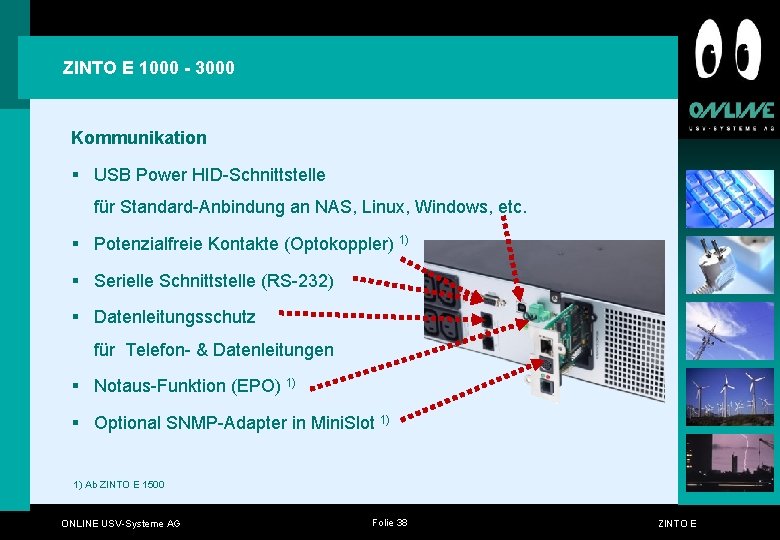

ZINTO E 1000 - 3000 Kommunikation § USB Power HID-Schnittstelle für Standard-Anbindung an NAS, Linux, Windows, etc. § Potenzialfreie Kontakte (Optokoppler) 1) § Serielle Schnittstelle (RS-232) § Datenleitungsschutz für Telefon- & Datenleitungen § Notaus-Funktion (EPO) 1) § Optional SNMP-Adapter in Mini. Slot 1) 1) Ab ZINTO E 1500 ONLINE USV-Systeme AG Folie 38 ZINTO E

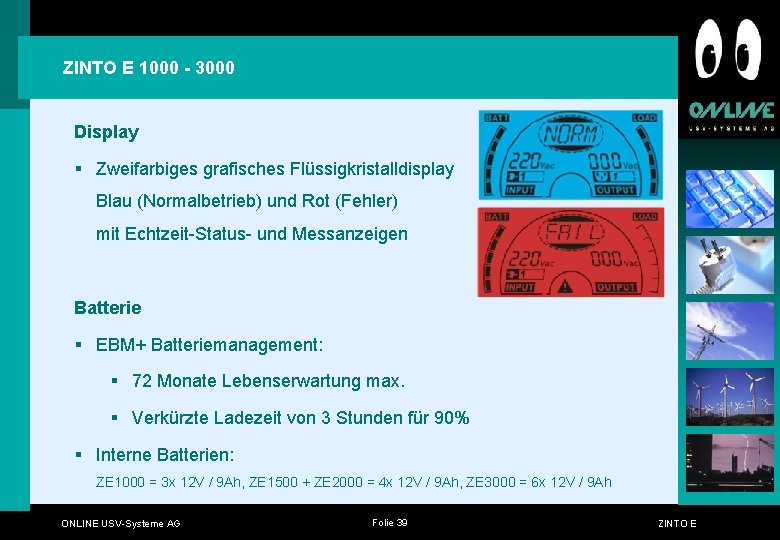

ZINTO E 1000 - 3000 Display § Zweifarbiges grafisches Flüssigkristalldisplay Blau (Normalbetrieb) und Rot (Fehler) mit Echtzeit-Status- und Messanzeigen Batterie § EBM+ Batteriemanagement: § 72 Monate Lebenserwartung max. § Verkürzte Ladezeit von 3 Stunden für 90% § Interne Batterien: ZE 1000 = 3 x 12 V / 9 Ah, ZE 1500 + ZE 2000 = 4 x 12 V / 9 Ah, ZE 3000 = 6 x 12 V / 9 Ah ONLINE USV-Systeme AG Folie 39 ZINTO E

ZINTO E 1000 - 3000 Data. Watch Software / Funktionsschaltbild Buck & Boost Ladeteil Wechselrichter Batterien ONLINE USV-Systeme AG Folie 40 ZINTO E

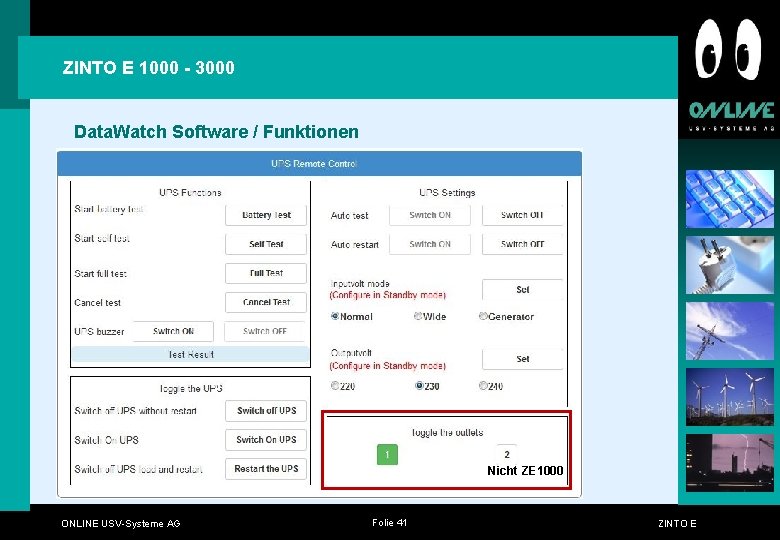

ZINTO E 1000 - 3000 Data. Watch Software / Funktionen Nicht ZE 1000 ONLINE USV-Systeme AG Folie 41 ZINTO E

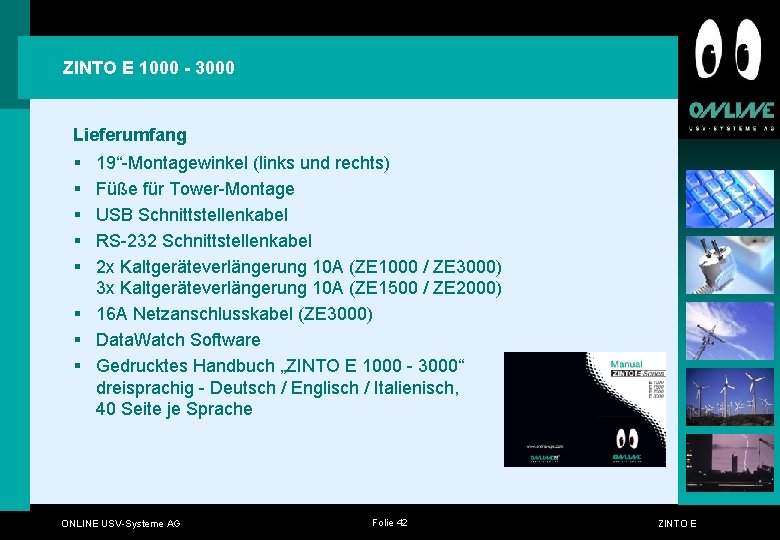

ZINTO E 1000 - 3000 Lieferumfang § § § 19“-Montagewinkel (links und rechts) Füße für Tower-Montage USB Schnittstellenkabel RS-232 Schnittstellenkabel 2 x Kaltgeräteverlängerung 10 A (ZE 1000 / ZE 3000) 3 x Kaltgeräteverlängerung 10 A (ZE 1500 / ZE 2000) § 16 A Netzanschlusskabel (ZE 3000) § Data. Watch Software § Gedrucktes Handbuch „ZINTO E 1000 - 3000“ dreisprachig - Deutsch / Englisch / Italienisch, 40 Seite je Sprache ONLINE USV-Systeme AG Folie 42 ZINTO E

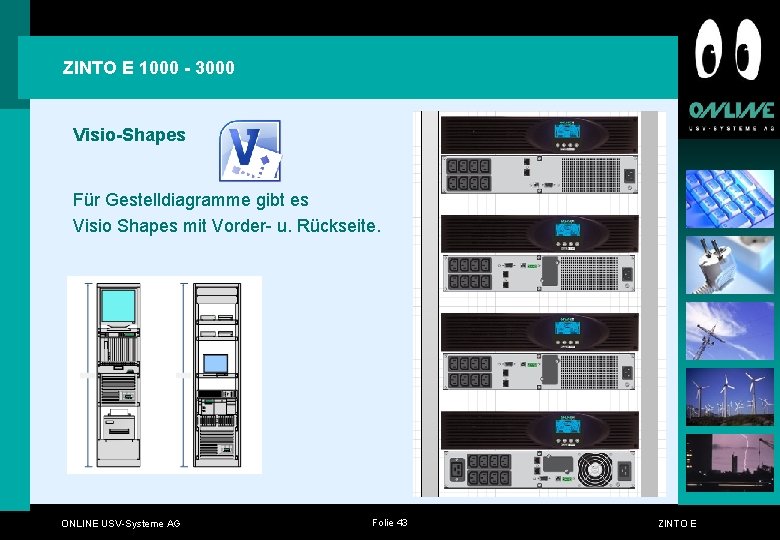

ZINTO E 1000 - 3000 Visio-Shapes Für Gestelldiagramme gibt es Visio Shapes mit Vorder- u. Rückseite. ONLINE USV-Systeme AG Folie 43 ZINTO E

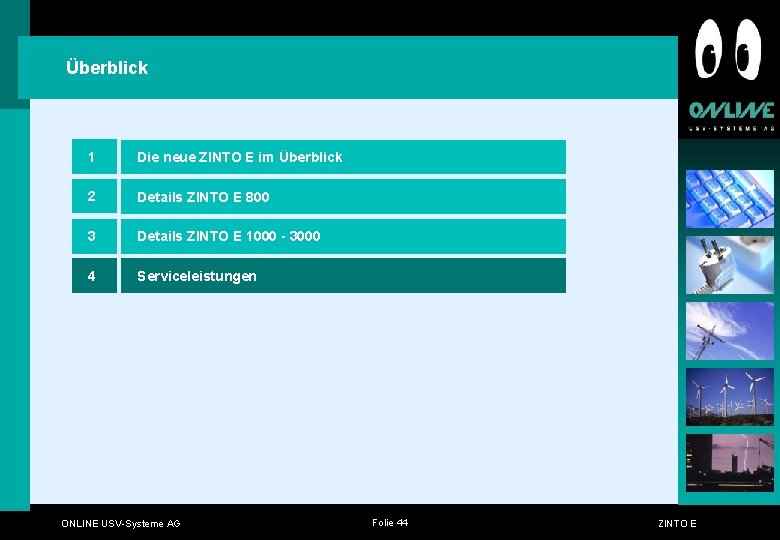

Überblick 1 Die neue ZINTO E im Überblick 2 Details ZINTO E 800 3 Details ZINTO E 1000 - 3000 4 Serviceleistungen ONLINE USV-Systeme AG Folie 44 ZINTO E

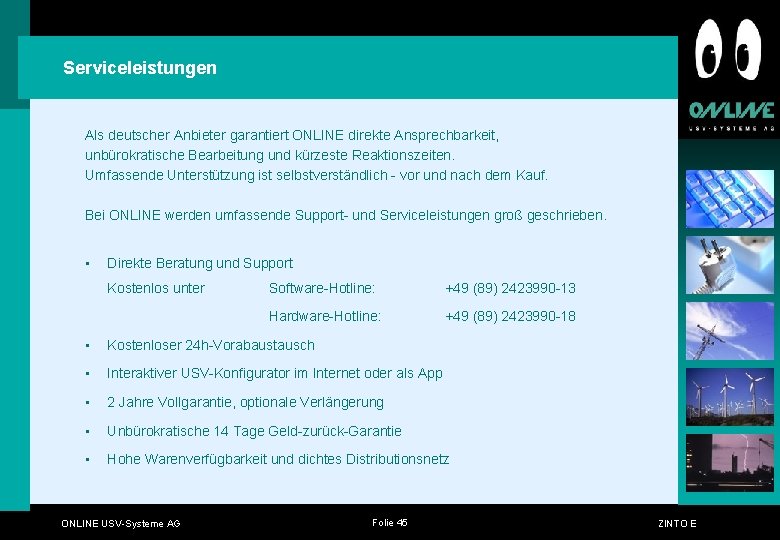

Serviceleistungen Als deutscher Anbieter garantiert ONLINE direkte Ansprechbarkeit, unbürokratische Bearbeitung und kürzeste Reaktionszeiten. Umfassende Unterstützung ist selbstverständlich - vor und nach dem Kauf. Bei ONLINE werden umfassende Support- und Serviceleistungen groß geschrieben. • Direkte Beratung und Support Kostenlos unter Software-Hotline: +49 (89) 2423990 -13 Hardware-Hotline: +49 (89) 2423990 -18 • Kostenloser 24 h-Vorabaustausch • Interaktiver USV-Konfigurator im Internet oder als App • 2 Jahre Vollgarantie, optionale Verlängerung • Unbürokratische 14 Tage Geld-zurück-Garantie • Hohe Warenverfügbarkeit und dichtes Distributionsnetz ONLINE USV-Systeme AG Folie 45 ZINTO E

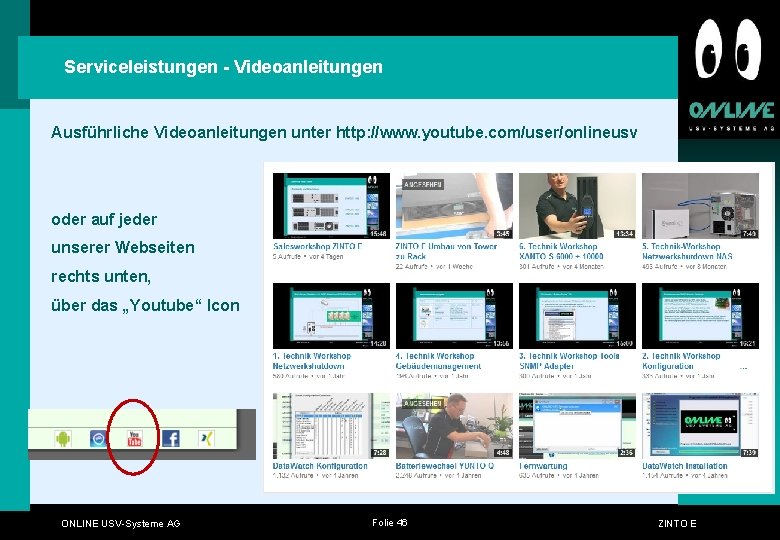

Serviceleistungen - Videoanleitungen Ausführliche Videoanleitungen unter http: //www. youtube. com/user/onlineusv oder auf jeder unserer Webseiten rechts unten, über das „Youtube“ Icon ONLINE USV-Systeme AG Folie 46 ZINTO E

Vielen Dank für Ihre Aufmerksamkeit ! Roland Kistler Sales Engineer ONLINE USV-Systeme AG Tel. +49 (89) 242 39 90 17 E-Mail r. kistler@online-usv. de Folie 47 ZINTO E
