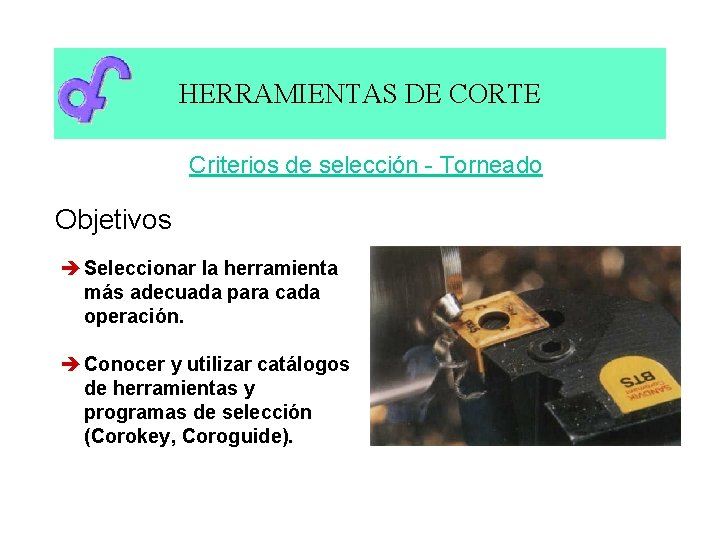

HERRAMIENTAS DE CORTE Criterios de seleccin Torneado Objetivos

HERRAMIENTAS DE CORTE Criterios de selección - Torneado Objetivos è Seleccionar la herramienta más adecuada para cada operación. è Conocer y utilizar catálogos de herramientas y programas de selección (Corokey, Coroguide).

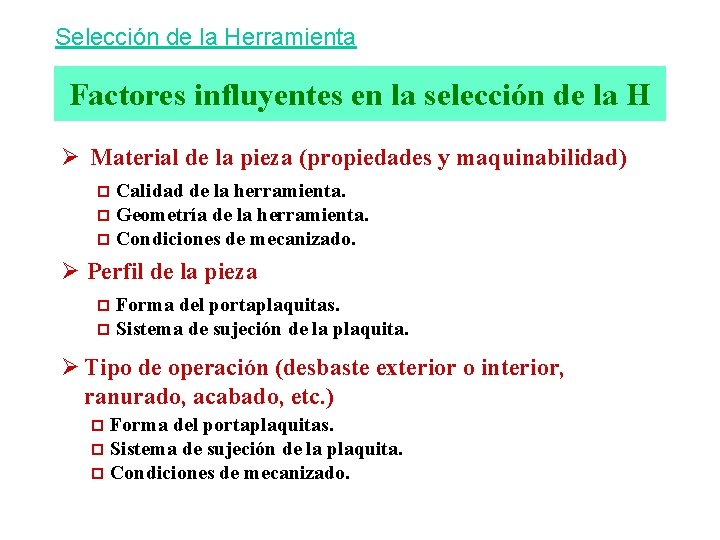

Selección de la Herramienta Factores influyentes en la selección de la H Ø Material de la pieza (propiedades y maquinabilidad) Calidad de la herramienta. ¨ Geometría de la herramienta. ¨ Condiciones de mecanizado. ¨ Ø Perfil de la pieza Forma del portaplaquitas. ¨ Sistema de sujeción de la plaquita. ¨ Ø Tipo de operación (desbaste exterior o interior, ranurado, acabado, etc. ) Forma del portaplaquitas. ¨ Sistema de sujeción de la plaquita. ¨ Condiciones de mecanizado. ¨

Selección de la Herramienta Proceso de selección de la H Ø Sistema de sujeción de la plaquita. Ø Tamaño y tipo del portaplaquitas. Ø Forma de la plaquita. Ø Tamaño de la plaquita. Ø Radio de punta. Ø Calidad de la plaquita. Ø Datos de corte. Ø Consejos prácticos.

Selección de la Herramienta Proceso de selección de la H Ø Sistema de sujeción de la plaquita. Ø Tamaño y tipo del portaplaquitas. Ø Forma de la plaquita. Ø Tamaño de la plaquita. Ø Radio de punta. Ø Calidad de la plaquita. Ø Datos de corte. Ø Consejos prácticos. Tipo de operación: int / ext. Estabilidad. Dims. de la pieza. Tipo de plaquita.

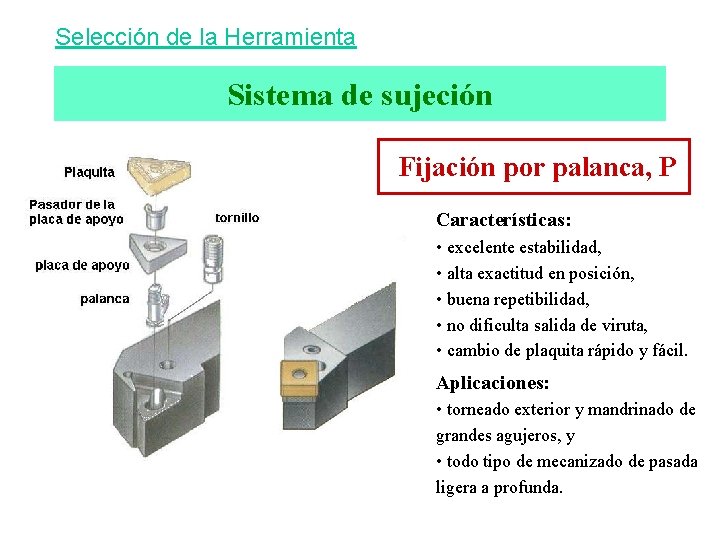

Selección de la Herramienta Sistema de sujeción Fijación por palanca, P Características: • excelente estabilidad, • alta exactitud en posición, • buena repetibilidad, • no dificulta salida de viruta, • cambio de plaquita rápido y fácil. Aplicaciones: • torneado exterior y mandrinado de grandes agujeros, y • todo tipo de mecanizado de pasada ligera a profunda.

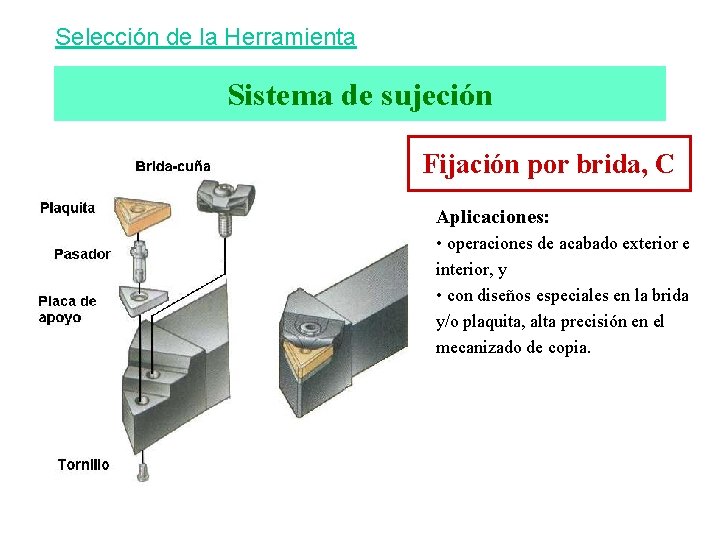

Selección de la Herramienta Sistema de sujeción Fijación por brida, C Aplicaciones: • operaciones de acabado exterior e interior, y • con diseños especiales en la brida y/o plaquita, alta precisión en el mecanizado de copia.

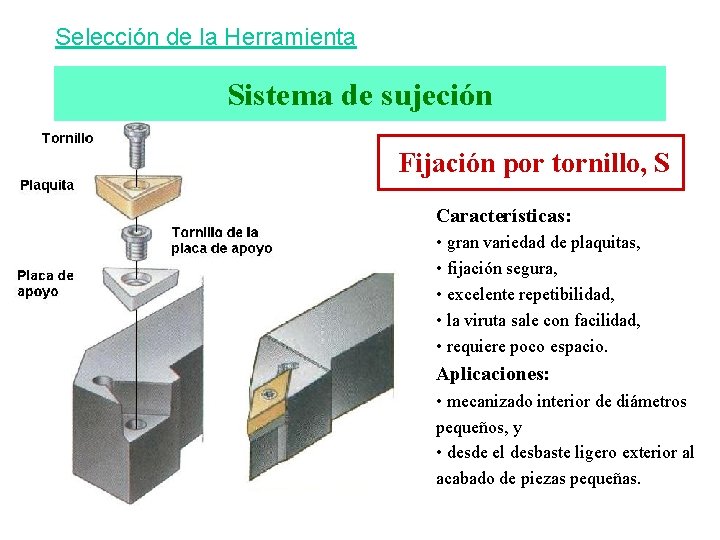

Selección de la Herramienta Sistema de sujeción Fijación por tornillo, S Características: • gran variedad de plaquitas, • fijación segura, • excelente repetibilidad, • la viruta sale con facilidad, • requiere poco espacio. Aplicaciones: • mecanizado interior de diámetros pequeños, y • desde el desbaste ligero exterior al acabado de piezas pequeñas.

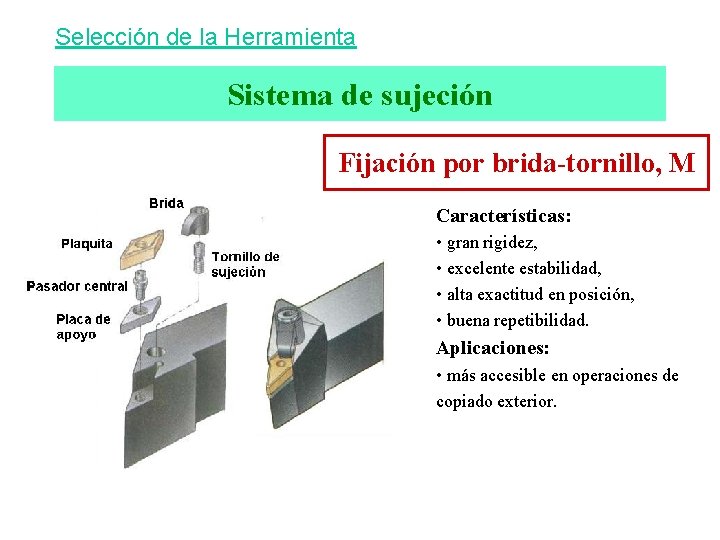

Selección de la Herramienta Sistema de sujeción Fijación por brida-tornillo, M Características: • gran rigidez, • excelente estabilidad, • alta exactitud en posición, • buena repetibilidad. Aplicaciones: • más accesible en operaciones de copiado exterior.

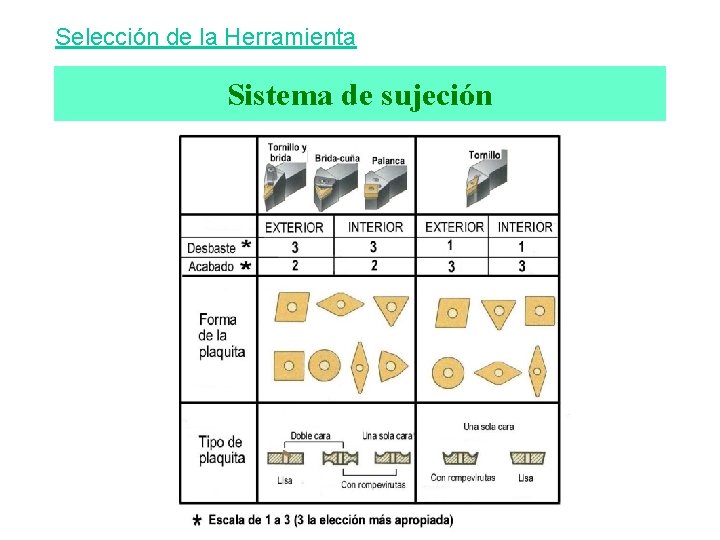

Selección de la Herramienta Sistema de sujeción

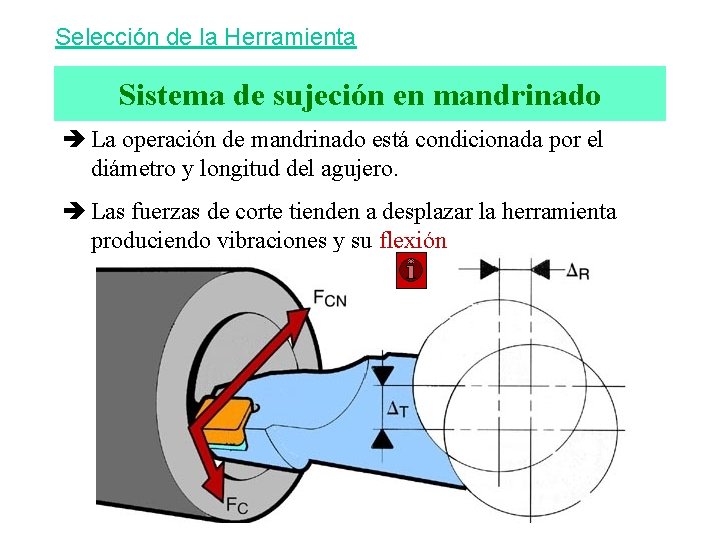

Selección de la Herramienta Sistema de sujeción en mandrinado è La operación de mandrinado está condicionada por el diámetro y longitud del agujero. è Las fuerzas de corte tienden a desplazar la herramienta produciendo vibraciones y su flexión

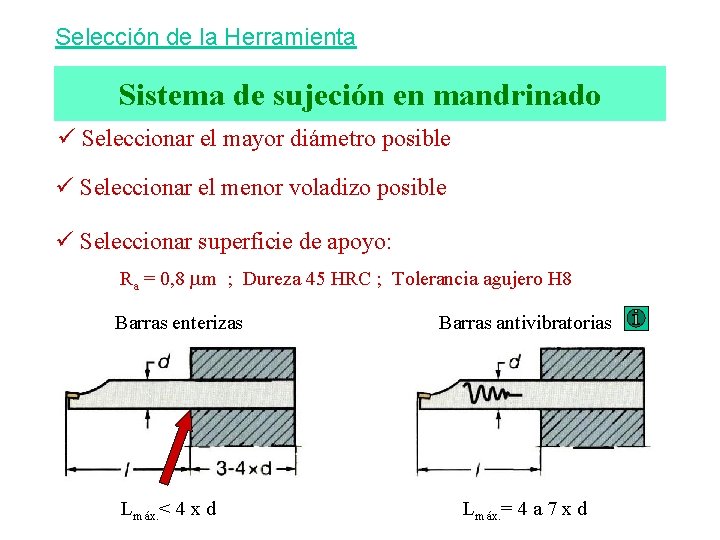

Selección de la Herramienta Sistema de sujeción en mandrinado ü Seleccionar el mayor diámetro posible ü Seleccionar el menor voladizo posible ü Seleccionar superficie de apoyo: Ra = 0, 8 mm ; Dureza 45 HRC ; Tolerancia agujero H 8 Barras enterizas Lmáx. < 4 x d Barras antivibratorias Lmáx. = 4 a 7 x d

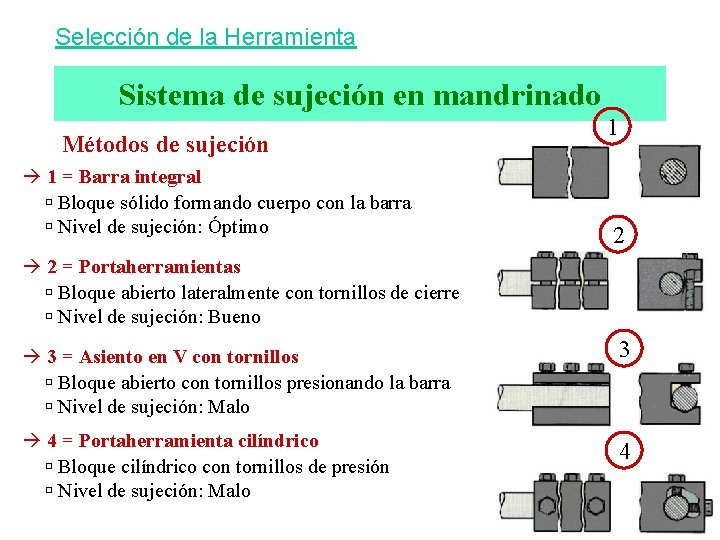

Selección de la Herramienta Sistema de sujeción en mandrinado Métodos de sujeción à 1 = Barra integral ú Bloque sólido formando cuerpo con la barra ú Nivel de sujeción: Óptimo 1 2 à 2 = Portaherramientas ú Bloque abierto lateralmente con tornillos de cierre ú Nivel de sujeción: Bueno à 3 = Asiento en V con tornillos ú Bloque abierto con tornillos presionando la barra ú Nivel de sujeción: Malo 3 à 4 = Portaherramienta cilíndrico ú Bloque cilíndrico con tornillos de presión ú Nivel de sujeción: Malo 4

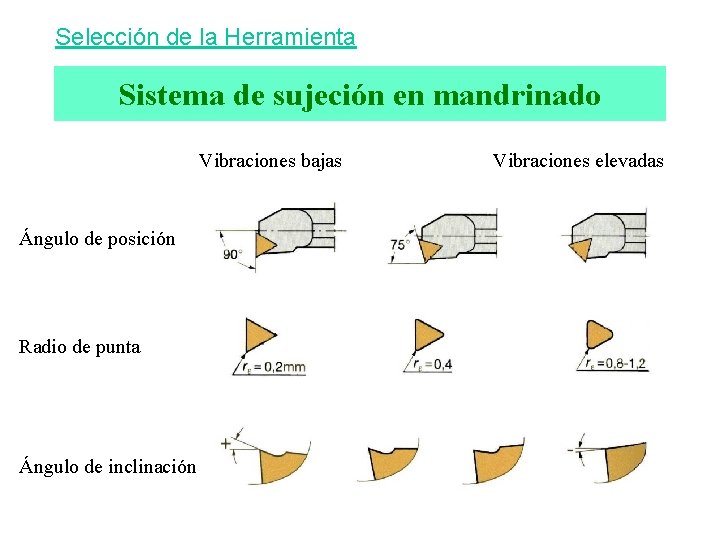

Selección de la Herramienta Sistema de sujeción en mandrinado Vibraciones bajas Ángulo de posición Radio de punta Ángulo de inclinación Vibraciones elevadas

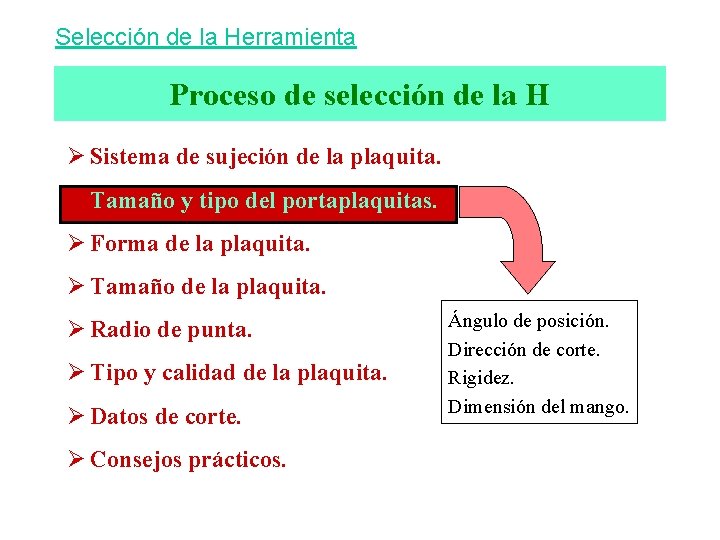

Selección de la Herramienta Proceso de selección de la H Ø Sistema de sujeción de la plaquita. . Ø Tamaño y tipo del portaplaquitas. Ø Forma de la plaquita. Ø Tamaño de la plaquita. Ø Radio de punta. Ø Tipo y calidad de la plaquita. Ø Datos de corte. Ø Consejos prácticos. Ángulo de posición. Dirección de corte. Rigidez. Dimensión del mango.

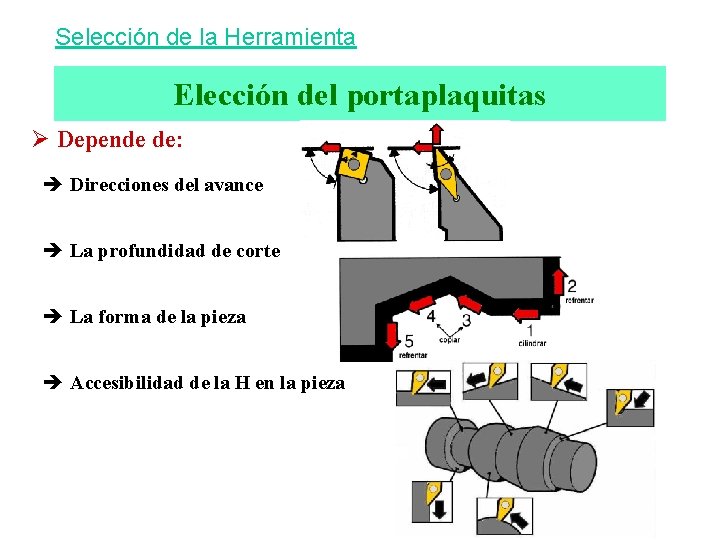

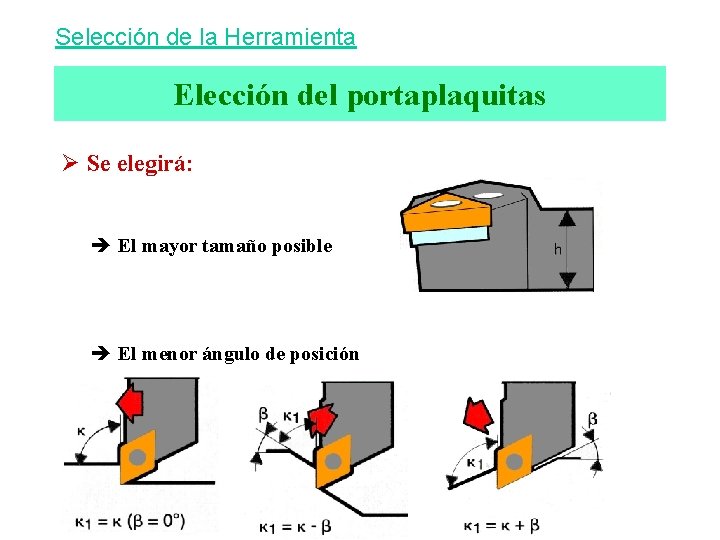

Selección de la Herramienta Elección del portaplaquitas Ø Depende de: è Direcciones del avance è La profundidad de corte è La forma de la pieza è Accesibilidad de la H en la pieza

Selección de la Herramienta Elección del portaplaquitas Ø Se elegirá: è El mayor tamaño posible è El menor ángulo de posición

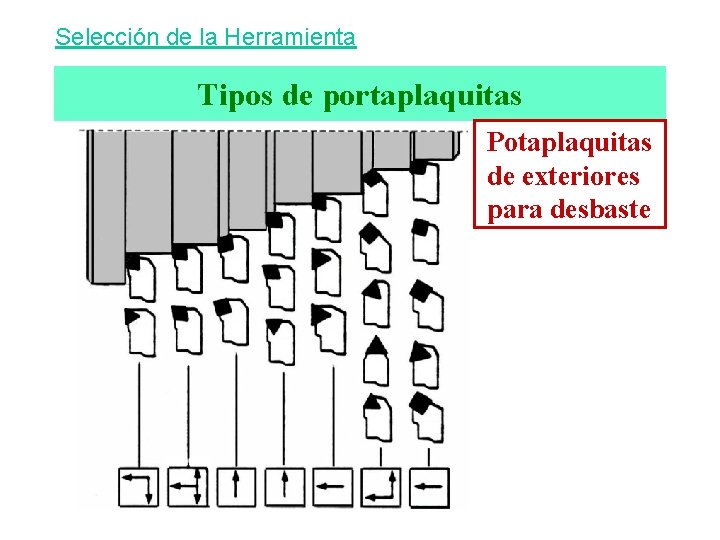

Selección de la Herramienta Tipos de portaplaquitas Potaplaquitas de exteriores para desbaste

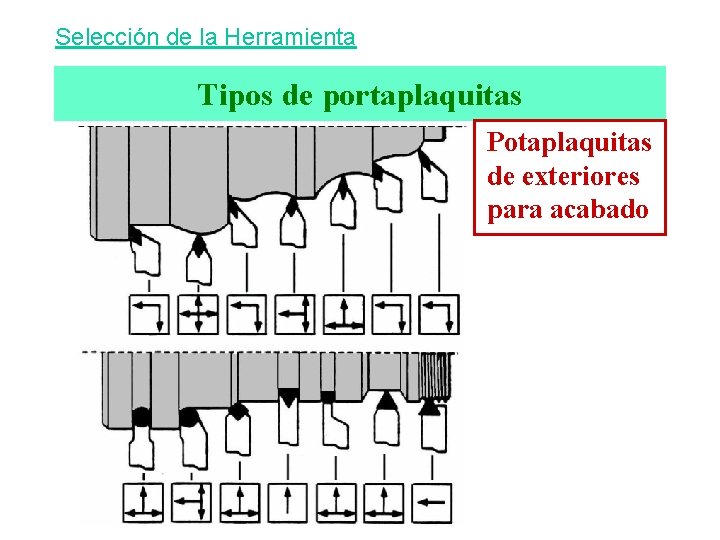

Selección de la Herramienta Tipos de portaplaquitas Potaplaquitas de exteriores para acabado

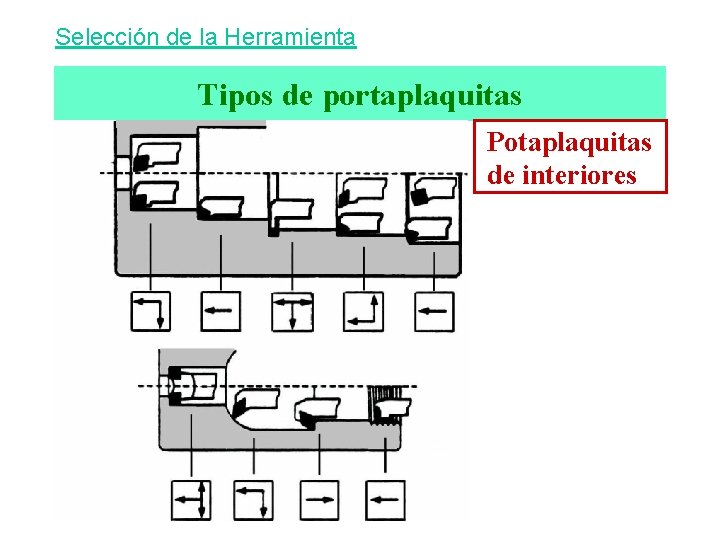

Selección de la Herramienta Tipos de portaplaquitas Potaplaquitas de interiores

Selección de la Herramienta Proceso de selección de la H Ø Sistema de sujeción de la plaquita. Ø Tamaño y tipo del portaplaquitas. Ø Forma de la plaquita. Ø Tamaño de la plaquita. Ø Radio de punta. Ø Tipo y calidad de la plaquita. Ø Datos de corte. Ø Consejos prácticos. En función de: - ángulo de posición, y - accesibilidad o versatilidad exigida a la hta.

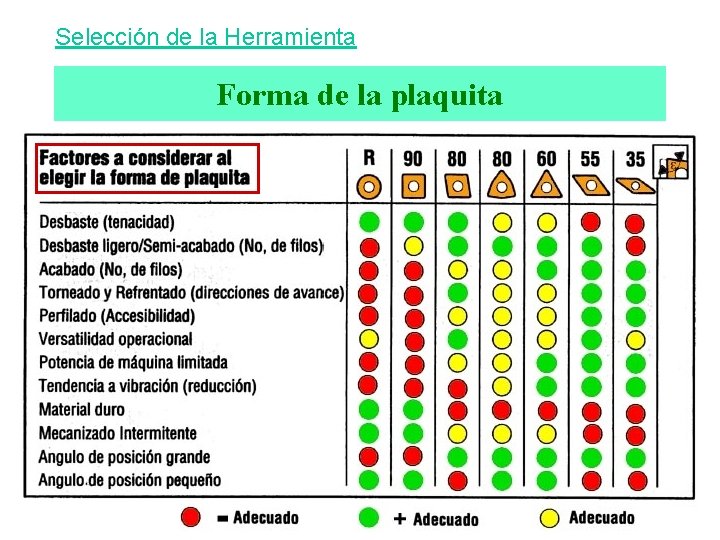

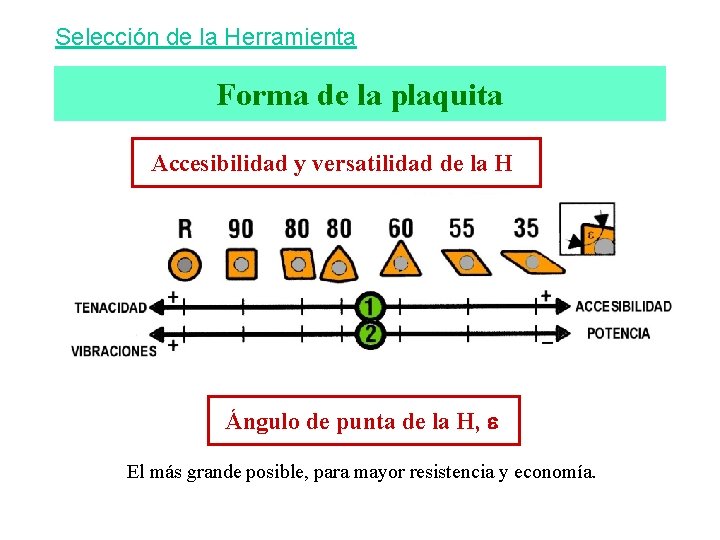

Selección de la Herramienta Forma de la plaquita Accesibilidad y versatilidad de la H Ángulo de punta de la H, e El más grande posible, para mayor resistencia y economía.

Selección de la Herramienta Forma de la plaquita

Selección de la Herramienta Proceso de selección de la H Ø Sistema de sujeción de la plaquita. Ø Tamaño y tipo del portaplaquitas. Ø Forma de la plaquita. Ø Tamaño de la plaquita. Ø Radio de punta. Ø Tipo y calidad de la plaquita. Ø Datos de corte. Ø Consejos prácticos Longitud de arista de corte efectivo

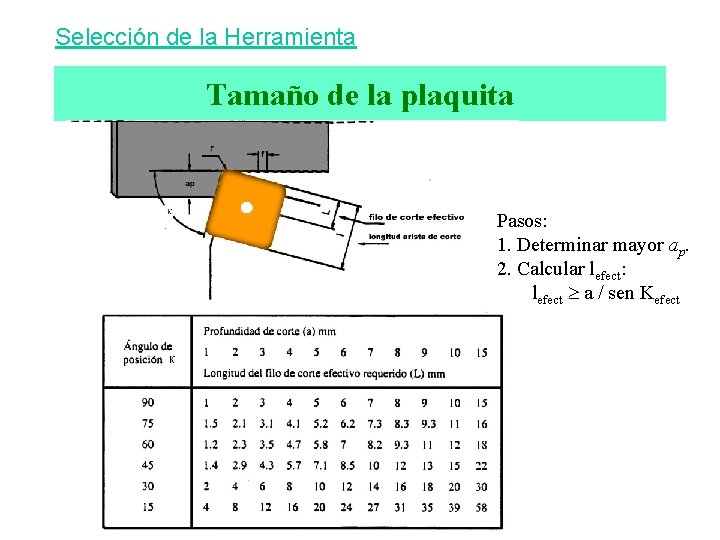

Selección de la Herramienta Tamaño de la plaquita Pasos: 1. Determinar mayor ap. 2. Calcular lefect: lefect a / sen Kefect

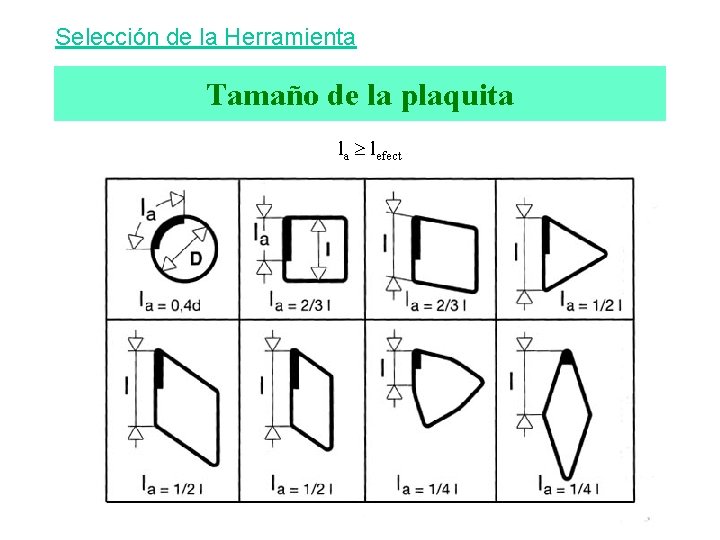

Selección de la Herramienta Tamaño de la plaquita la lefect

Selección de la Herramienta Proceso de selección de la H Ø Sistema de sujeción de la plaquita. Ø Tamaño y tipo del portaplaquitas. Ø Forma de la plaquita. Ø Tamaño de la plaquita. Ø Radio de punta. Ø Tipo y calidad de la plaquita. Ø Datos de corte. Ø Consejos prácticos.

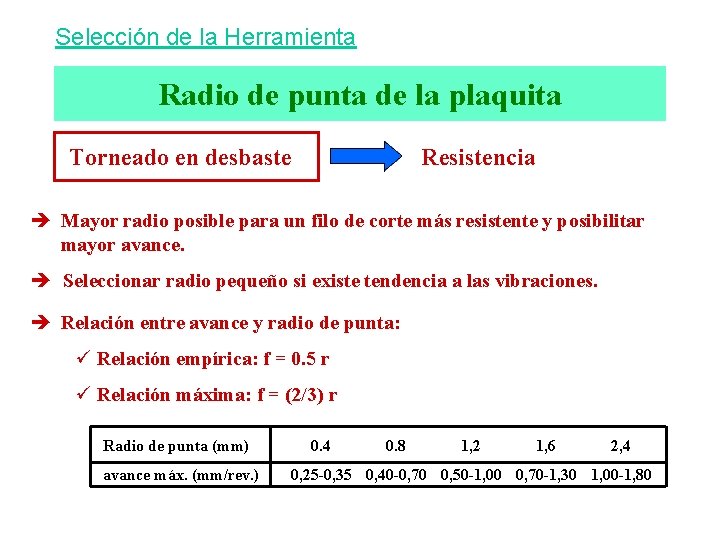

Selección de la Herramienta Radio de punta de la plaquita Torneado en desbaste Resistencia è Mayor radio posible para un filo de corte más resistente y posibilitar mayor avance. è Seleccionar radio pequeño si existe tendencia a las vibraciones. è Relación entre avance y radio de punta: ü Relación empírica: f = 0. 5 r ü Relación máxima: f = (2/3) r Radio de punta (mm) avance máx. (mm/rev. ) 0. 4 0. 8 1, 2 1, 6 2, 4 0, 25 -0, 35 0, 40 -0, 70 0, 50 -1, 00 0, 70 -1, 30 1, 00 -1, 80

Selección de la Herramienta Radio de punta de la plaquita Torneado en acabado Rugosidad è Depende de: ü Avance. ü Radio de punta de la plaquita. ü Conds generales de la máquina. è Mejora con: ü Mayores velocidades de corte. ü Ángulos de desprendimiento positivos. ü Con vibraciones, mejor radios pequeños. ü Herramientas sin recubrimiento. Ra = f 2 / 32 re

Selección de la Herramienta Radio de punta de la plaquita Torneado en acabado è Variación de la rugosidad según valores del avance y radio de punta

Selección de la Herramienta Radio de punta de la plaquita Torneado en acabado Gráfico de valores teóricos de la rugosidad según el avance y el radio de punta

Selección de la Herramienta Radio de punta de la plaquita Torneado en acabado Valores teóricos de Ra y Rmax según avance y radio de punta

Selección de la Herramienta Proceso de selección de la H Ø Sistema de sujeción de la plaquita. Ø Tamaño y tipo del portaplaquitas. Ø Forma de la plaquita. Ø Tamaño de la plaquita. Ø Radio de punta. Ø Tipo y calidad de la plaquita. Ø Datos de corte. Ø Consejos prácticos. Tipo de operación. Material de la pieza. Forma de plaquita.

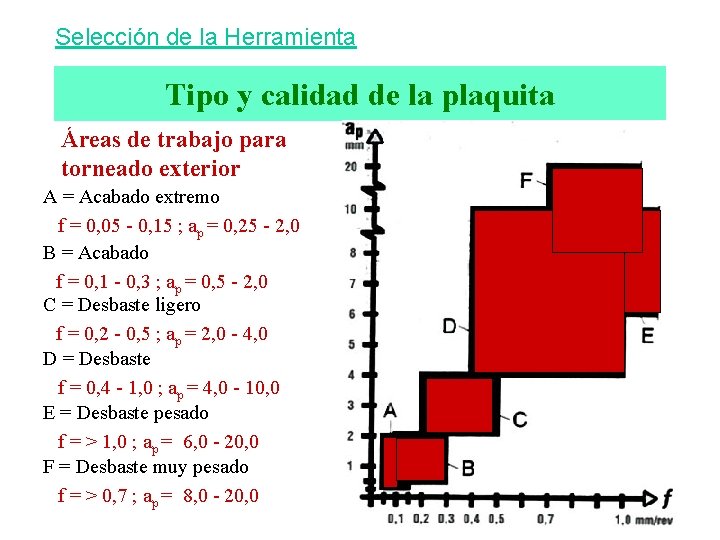

Selección de la Herramienta Tipo y calidad de la plaquita Áreas de trabajo para torneado exterior A = Acabado extremo f = 0, 05 - 0, 15 ; ap = 0, 25 - 2, 0 B = Acabado f = 0, 1 - 0, 3 ; ap = 0, 5 - 2, 0 C = Desbaste ligero f = 0, 2 - 0, 5 ; ap = 2, 0 - 4, 0 D = Desbaste f = 0, 4 - 1, 0 ; ap = 4, 0 - 10, 0 E = Desbaste pesado f = > 1, 0 ; ap = 6, 0 - 20, 0 F = Desbaste muy pesado f = > 0, 7 ; ap = 8, 0 - 20, 0

Selección de la Herramienta Proceso de selección de la H Ø Sistema de sujeción de la plaquita. Ø Tamaño y tipo del portaplaquitas. Ø Forma de la plaquita. Ø Tamaño de la plaquita. Ø Radio de punta. Ø Tipo y calidad de la plaquita. Ø Datos de corte. Ø Consejos prácticos.

Selección de la Herramienta Datos de corte Depende de: è Material de la H de corte è Área de trabajo è Material de la pieza Se elige: è Valores nominales del fabricante è Se corrige según el material de la pieza y la vida de la H.

Selección de la Herramienta Proceso de selección de la H Ø Sistema de sujeción de la plaquita. Ø Tamaño y tipo del portaplaquitas. Ø Forma de la plaquita. Ø Tamaño de la plaquita. Ø Radio de punta. Ø Tipo y calidad de la plaquita. Ø Datos de corte. Ø Consejos prácticos.

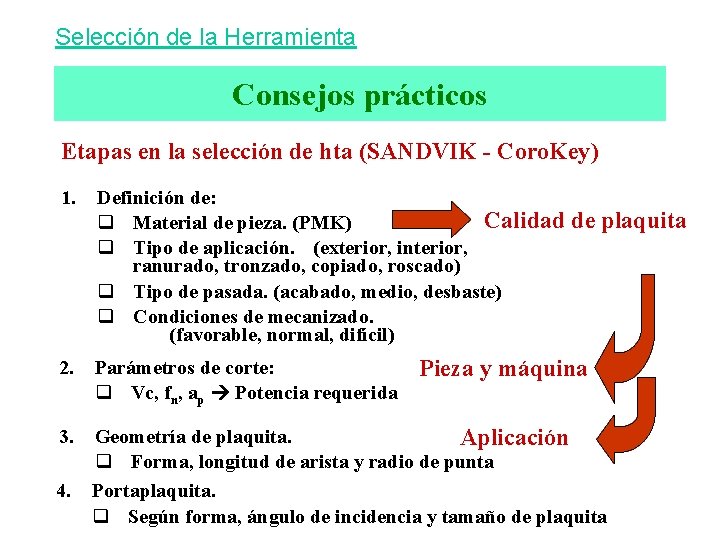

Selección de la Herramienta Consejos prácticos Etapas en la selección de hta (SANDVIK - Coro. Key) 1. Definición de: Calidad q Material de pieza. (PMK) q Tipo de aplicación. (exterior, interior, ranurado, tronzado, copiado, roscado) q Tipo de pasada. (acabado, medio, desbaste) q Condiciones de mecanizado. (favorable, normal, difícil) 2. Parámetros de corte: q Vc, fn, ap Potencia requerida 3. Geometría de plaquita. Aplicación q Forma, longitud de arista y radio de punta Portaplaquita. q Según forma, ángulo de incidencia y tamaño de plaquita 4. de plaquita Pieza y máquina

Selección de la Herramienta: consejos prácticos

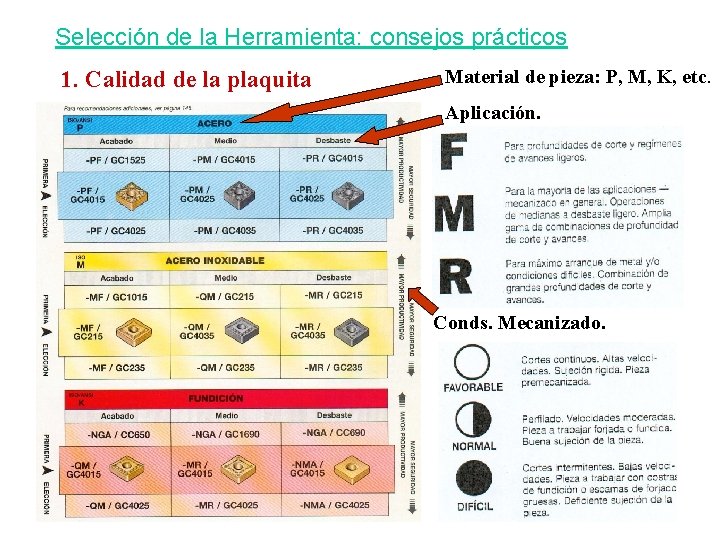

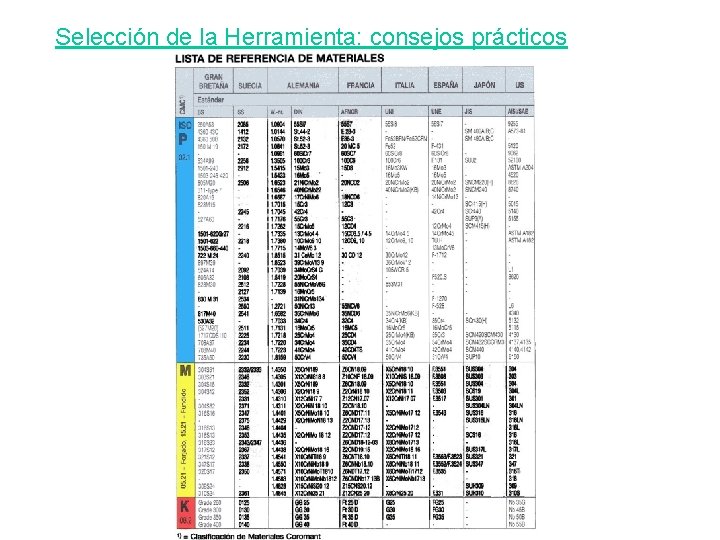

Selección de la Herramienta: consejos prácticos 1. Calidad de la plaquita Material de pieza: P, M, K, etc. Aplicación. Conds. Mecanizado.

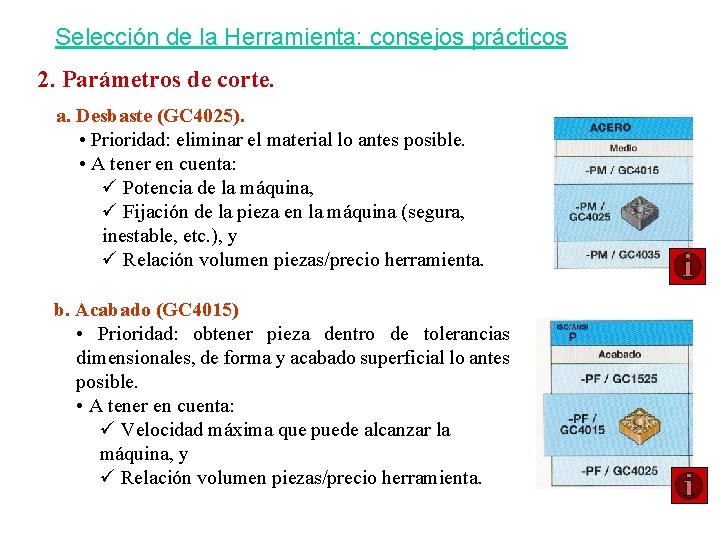

Selección de la Herramienta: consejos prácticos 2. Parámetros de corte. a. Desbaste (GC 4025). • Prioridad: eliminar el material lo antes posible. • A tener en cuenta: ü Potencia de la máquina, ü Fijación de la pieza en la máquina (segura, inestable, etc. ), y ü Relación volumen piezas/precio herramienta. b. Acabado (GC 4015) • Prioridad: obtener pieza dentro de tolerancias dimensionales, de forma y acabado superficial lo antes posible. • A tener en cuenta: ü Velocidad máxima que puede alcanzar la máquina, y ü Relación volumen piezas/precio herramienta.

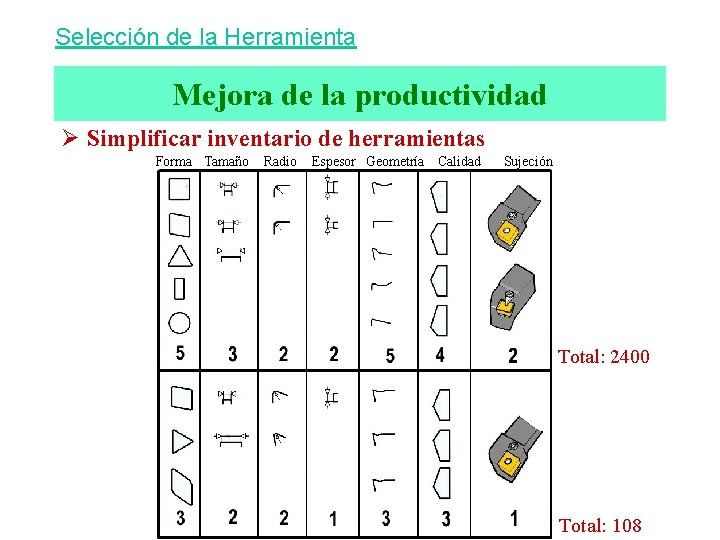

Selección de la Herramienta Mejora de la productividad Ø Simplificar inventario de herramientas Forma Tamaño Radio Espesor Geometría Calidad Sujeción Total: 2400 Total: 108

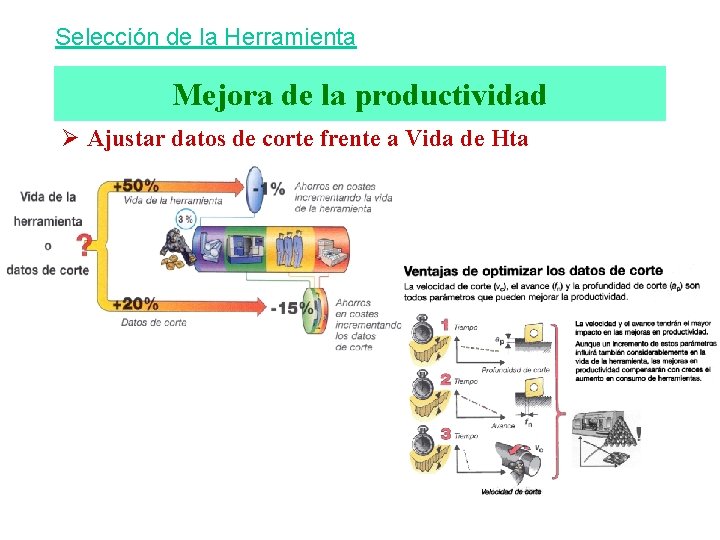

Selección de la Herramienta Mejora de la productividad Ø Ajustar datos de corte frente a Vida de Hta

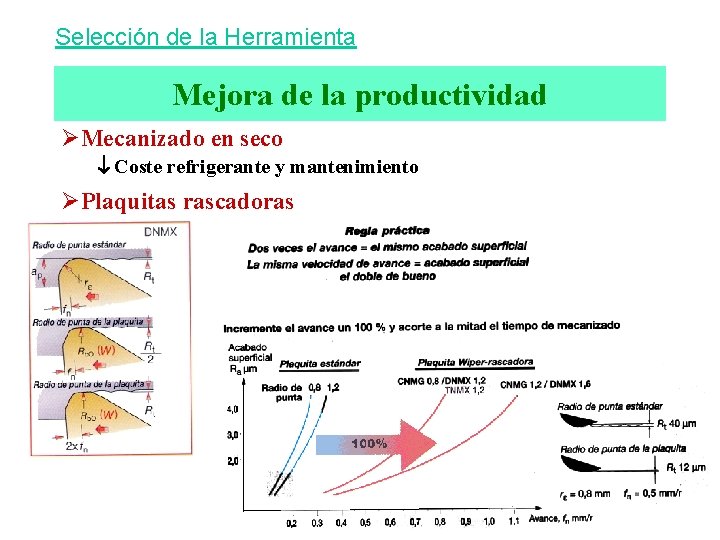

Selección de la Herramienta Mejora de la productividad ØMecanizado en seco Coste refrigerante y mantenimiento ØPlaquitas rascadoras

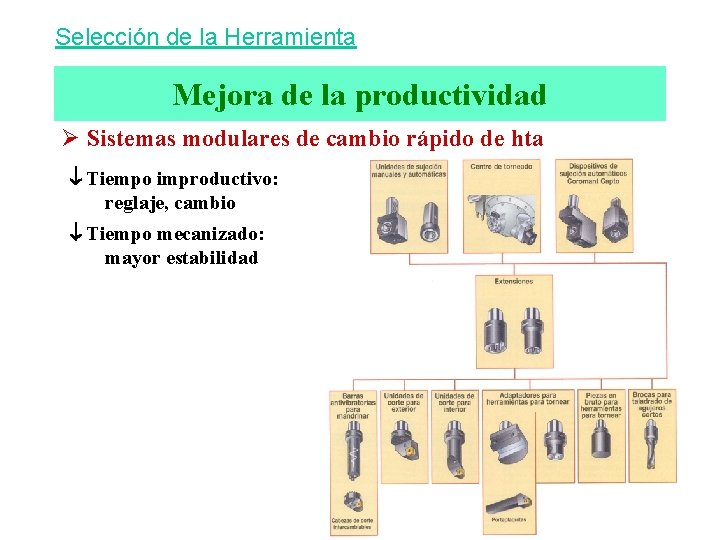

Selección de la Herramienta Mejora de la productividad Ø Sistemas modulares de cambio rápido de hta Tiempo improductivo: reglaje, cambio Tiempo mecanizado: mayor estabilidad
