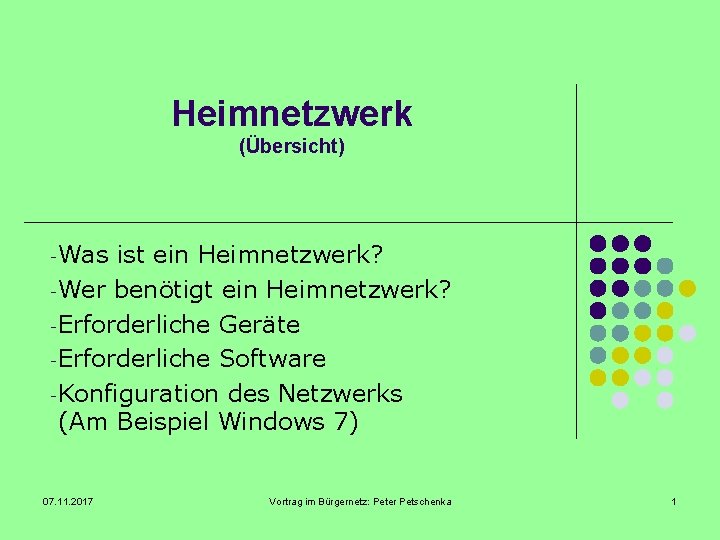

Heimnetzwerk (Übersicht) -Was ist ein Heimnetzwerk? -Wer benötigt ein Heimnetzwerk? -Erforderliche Geräte -Erforderliche Software -Konfiguration des Netzwerks (Am Beispiel Windows 7) 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 1

Was ist ein Heimnetzwerk? Ein Heimnetzwerk ist ein Netzwerk, das PCs, Tablets, Smartphones usw. miteinander verbindet, um Daten auszutauschen. Ist dieses Heimnetzwerk mit dem Internet verbunden, können sich die angeschlossenen Geräte mit dem Internet verbinden. Über einen gemeinsamen Internetzugang. Man benötigt nicht für jedes Gerät einen separaten Zugang. Das Heimnetzwerk ist im Prinzip ein Local Area Network (LAN) für wenige Teilnehmer und daher für den Heimgebrauch gut geeignet. Das Einrichten und betreiben ist nicht sehr kompliziert und für jedermann machbar. In Verbindung mit Windows (XP, 7, 8. 1, 10) und einem Router mit DHCP und Internetzugang ist das Einrichten eines Netzwerks kein größeres Problem. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 2

Wer benötigt ein Heimnetzwerk? Ein Heimnetzwerk ist hilfreich bei z. B. folgenden Aktionen: - Kommunikation und Datenaustausch zwischen heimischen PCs, Tablets, Smartphones usw. Zugriff auf Drucker von allen Geräten Zugang ins Internet für mehrere Geräte (PCs usw. ) Internetradio Netzlaufwerke Medienstreaming 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 3

Erforderliche Geräte (HW) - - - Router mit DHCP (Dynamic Host Configuration Protocol) DSL-/VDSL-Modem bzw. ähnliche Geräte für Kabelanschluß o. LTE PC / Notebook Drucker LAN-Kabel (Cat 5 o. höher für Ethernet) Netzwerkfähiges TV-Gerät 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 4

Erforderliche Software - - Betriebssystem für PC / Notebook (Windows 7, 8. 1, 10) Aktuelle Firmware für Router/DSL-/VDSL-Modem Evtl. aktuelle Firmware für WLAN-Drucker 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 5

Einrichtung des Heimnetzwerkes Übersicht: 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 6

Zentraler Bestandteil Wichtigster Teil des Heimnetzwerkes ist der Router mit DHCP und DSL-Modem bzw. VDSL-Modem. In diesem Fall ist es die Fritzbox 7490 von AVM. Diese kann ADSL, VDSL und sogar VDSL-Vektoring. Weitere Features sind ALL-IP und damit Voice over IP, WLAN in höchster Sicherheitsstufe und 4 x. Gigabit Ethernet LAN Anschlüsse. Für das Heimnetzwerk sind jedoch auch einfachere und preisgünstigere DSL-Router ausreichend. Zum Beispiel die mitgelieferten Router eines Providers. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 7

Fritzbox 7490 von AVM 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 8

Rückseite mit Anschlüssen 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 9

Verbindung Router/PC Der Router wird mit einem PC via LAN-Kabel verbunden. Meist ein bestimmter Anschluß des Routers zum Konfigurieren vorgesehen. In diesem Fall ist es der LAN-1 Anschluß. An diesen wird ein Ethernet Kabel der Kategorie CAT 5 oder höher eingesteckt und mit dem Ethernet-Anschluß des PC verbunden. Der Router wird mit einem gängigen Browser konfiguriert. Voraussetzung: Ein funktionierender Internetanschluß. Die Verbindung erfolgt über das mitgelieferte DSL/VDSL-Kabel an die Telefondose des Festnetzanschlusses. Je nach Handbuch des verwendeten Routers werden die Adreßbereiche und Berechtigungen der anzuschließenden Geräte über die Bedieneroberfläche eingestellt. Hierbei ist zu beachten, daß der Adressbereich vom Router werksseitig vorgegeben ist. Dies ist dem Handbuch zu entnehmen. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 10

Die erste Verbindung vom PC zum Router/DSL-Modem erfolgt durch die Eingabe der mitgelieferten URL des Routers. Sollte das nicht funktionieren, den Cache des Browsers leeren, oder wie z. B. beim Firefox die neueste Chronik löschen. Bei anderen Geräten oder in Notfällen kann auch die IP-Adresse des Routers eingegeben werden. Bei Erfolg erscheint die Benutzeroberfläche des Routers am Browser. Diese Beschreibung ist im Wesentlichen für die Fritzbox, bei Geräten anderer Hersteller kann das anders sein. Dies sollte dann im jeweiligen Handbuch nachgelesen werden. Wobei dies hier nur der Vollständigkeit halber kurz beschrieben wird. Bei den meisten Anwendern dürfte dieser Schritt schon gegangen worden sein und die Anwender damit schon Verbindung zum Internet haben. Auf der nächsten Seite wird eine Übersicht der Benutzeroberfläche der Fritzbox 7490 dargestellt. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 11

07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 12

In der Übersicht ist ein Unterpunkt das Heimnetz des Routers. Der Router ist die Basis des Heimnetzwerks. Er verbindet alle angeschlossenen Geräte untereinander und stellt allen den Zugang zum Internet zur Verfügung. Im Bild auf Folie 6 ist das gut zu erkennen. Die nächste Folie zeigt den Navigationspunkt Heimnetz und den Unterpunkt Heimnetzübersicht sowie den Tab „Alle“ bedeutet, daß hier alle verbundenen oder angemeldeten Heimnetzgeräte angezeigt werden. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 13

07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 14

Das Bild auf der nächsten Folie zeigt die gleiche Navigationseinstellung, aber den Tab „Netzwerkverbindungen“. Hier werden zusätzlich zu den aktiven angeschlossenen Geräten auch die inaktiven aber angeschlossenen Geräte angezeigt. Diese Übersicht ist wichtig, um den Überblick über das Heimnetz zu behalten. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 15

07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 16

In der Spalte IP-Adresse sieht man für jedes Gerät eine andere Adresse. Diese individuelle Adresse ist notwendig um jedes angeschlossene Gerät identifizieren und ansprechen zu können. Man sieht auch, daß der Adreßbereich eingeschränkt ist. Die Unterschiede ergeben sich im letzten Block. Die ersten drei Blöcke sind fix und nicht veränderbar. Außer man gibt dem Router eine neue Adresse. Was notwendig sein kann, wenn man mit einem Router gleichen Typs eine VPN-Verbindung aufbauen will. Dann wird der dritte Block bei einem der beiden Router geändert. In der Fritzbox ist für Computer der Adressbereich des DHCPServers von x. x. x. 20 bis x. x. x. 200 verfügbar. Der Bereich ab x. x. x. 201 ist für VPN-Verbindungen reserviert. Das Bild auf der nächsten Seite zeigt den dritten Tab der Heimnetzübersicht, die Netzwerkeinstellungen. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 17

07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 18

Eingestellt werden kann hier Folgendes: Es kann bei der Fritzbox die Geschwindigkeit der vier LANAnschlüsse festgelegt werden. Weiter kann ein sogenannter Gastzugang aktiviert werden. Dieser ermöglicht einem temporären Gast im Heim den Zugang zum Internet ohne Zugriff auf das Heimnetz, also ein isolierter Internetzugang. Die nächste Folie zeigt weitere Einstellungen. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 19

07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 20

Weitere Einstellungen sind: - Heimnetzfreigaben - IP-Adresse der Fritzbox ändern - Statische Routingtabelle der Fritzbox ändern - Auswahl des Zeitservers - Fritzbox als Zeitserver im Heimnetz bereitstellen. Die nächste Folie zeigt die Einstellung der V 4 -Adressen. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 21

07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 22

Diese Einstellung ist aufgeteilt in zwei Bereiche: - Heimnetz - Gastnetz Heimnetz: Man sieht die IP-Adresse des Routers, die Subnetzmaske, die für häusliche Router immer 255. 0 ist. Es sollte unbedingt der DHCP Server aktiviert werden der den angeschlossenen Geräten eine gültige IP-Adresse zuweist. Nur so ist problemlos Internetzugang und Kommunikation untereinander möglich. Hier kann der Adressbereich eingestellt werden. Wenn man nicht viele Geräte anschließt, ist es möglich den Bereich einzugrenzen. Der lokale DNS-Server ist in diesem Fall der Router, es kann auch ein anderer lokaler DNS-Server eingetragen werden, wenn vorhanden und gewünscht. Gastnetz: Die Werte sind fest vorgegeben und nicht veränderbar. Die nächste Folie zeigt die angeschlossenen USB-Geräte. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 23

In diesem Fall sind keine USB-Geräte angeschlossen. Möglich sind: USB-Stick, USB-Festplatte, USB-Drucker. Die nächste Folie zeigt die Einstellung für Speicher (NAS) 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 24

An die Fritzbox kann Speicher angeschlossen werden. Sogenannter Network Access Storage (NAS). Das heißt Speicher der im Netzwerk von den angeschlossenen Geräten gelesen und beschrieben werden kann. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 25

Dieser Speicher, realisiert mit USB-Stick oder USB-Festplatte, hat den Vorteil, daß er jedem angeschlossenen Gerät, das die entsprechenden Berechtigungen erhalten hat, immer zur Verfügung steht ohne das ein weiteres Gerät, meist PC, Tablet, Smartphone, eingeschaltet sein muß. Es handelt sich also um ein Netzlaufwerk, das immer zur Verfügung steht, solange der Router aktiviert ist. Der Router ersetzt so für diese Funktion einen Server-PC, wie er in Firmennetzen eingesetzt wird. Über zusätzliche Freigaben kann dieses Netzlaufwerk auch über das Internet erreicht werden, wenn es gewünscht ist. Die nächste Folie zeigt die Einstellungen des Routers als Mediaserver im Heimnetz. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 26

07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 27

Der Mediaserver der Fritzbox ermöglicht Bilder, Musik und Videos im Heimnetz abzuspielen. Die Funktion Speicher (NAS) muß dazu aktiviert sein. Das Abspielgerät im Heimnetz muß den Standard UPn. P unterstützen. Der Mediaserver ist standardmäßig deaktiviert und kann hier aktiviert werden und mit einem Namen versehen werden. Die Quellen im Heimnetz unterliegen keiner Einschränkung. Quellen im Internet können zusätzlich ausgewählt werden. Die nächste Folie zeigt die Einstellungen für das Internetradio. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 28

07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 29

Es lassen sich Internetradio-Stationen einrichten, die dann von den angeschlossenen UPn. P-fähigen Abspielgeräten angehört werden können. Eine kleine Auswahl an Stationen ist vorbelegt. Es können weitere Stationen ausgewählt werden. Die nächste Folie zeigt die Einstellung für den Namen der Fritzbox. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 30

Der Fritzbox kann hier ein Name vergeben werden. Dieser wird dann für die aufgeführten Funktionen verwendet. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 31

Einstellungen für Smart Home Für Anwendungen zu Smart Home können hier Geräte angemeldet werden. Details dazu bitte der Beschreibung des Routers des eigenen Providers entnehmen. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 32

Übersicht Heimnetzwerk Basis Nach dem Vorbereiten des Routers als Grundelement des Heimnetzwerks hier noch einmal die prinzipielle Übersicht. Alle Geräte sind angeschlossen und haben Zugang zum Internet. Die Kommunikation untereinander wird in den Betriebssystemen der Geräte freigegeben bzw. konfiguriert. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 33

Windows 7 Netzwerkcenter 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 34

Windows 7 -> Systemsteuerung -> Netzwerk- und Freigabecenter In der Systemsteuerung von Windows 7 bzw. ähnlichem OS, wird im Netzwerk- und Freigabecenter das Heimnetzwerk angelegt und mit einem Namen versehen. Dies gilt für den ersten PC der sich mit dem Netzwerk verbinden will. Da noch kein Netzwerk festgelegt ist, bleibt diese Aufgabe dem ersten sich zu verbindenden PC überlassen. Dies erfolgt bei der ersten Verbindung des PCs mit dem Router über die Option „Heimnetzwerk“. Will man das nachträglich ändern, z. B. die Option „Arbeitsplatznetzwerk“ oder „Öffentliches Netzwerk“ auswählen, ist das über die Einstellung: „Heimnetzwerk“ bei „Aktiven Netzwerken“ möglich. Bevor die angeschlossenen PCs das Heimnetzwerk erstellen oder diesem beitreten, sollte auf einige Einstellungen im jeweiligen Netzwerkadapter geachtet werden. Microsoft besteht für die Verbindung von PCs via Heimnetzwerk auf die Aktivierung des IP-V 6 -Protokolls. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 35

Windows 7 -> Systemsteuerung -> Netzwerk- und Freigabecenter Anlegen eines neuen Heimnetzwerks: Überprüfung des PC-Namens und der Arbeitsgruppe Systemsteuerung -> System -> erweiterte Einstellungen -> Computername Mit „Ändern“ kann man Name des PCs, Arbeitsgruppe (Standard: Workgroup) und Domäne ändern. Weitere Einstellungen im Netzwerk- und Freigabecenter, dem Dreh- und Angelpunkt des Heimnetzwerks: - Standardeinstellungen bei Datei- und Druckerfreigabe ändern - Freigabeoptionen einstellen/ändern - Heimnetzgruppen- und Freigabeoptionen ändern - Gesamtübersicht anzeigen - Adaptereinstellungen ändern 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 36

Standardeinstellungen bei Datei- und Druckerfreigabe ändern 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 37

Freigabeoptionen für die Netzwerkprofile ändern Privat, Arbeitsplatz, Teil 1 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 38

Freigabeoptionen für die Netzwerkprofile ändern Privat, Arbeitsplatz, Teil 2 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 39

Es werden nur die Einstellungen für Heimnetzwerk und Arbeitsplatz gezeigt. Wenn man wirklich die Einstellung „Öffentlich“ wählt, wird zwar das Netzwerk restriktiver gehandhabt, aber höchstwahrscheinlich sind dann nicht alle gewünschten Verbindungen realisierbar. Dies sollte man bei der Einrichtung beachten. Wenn das Heimnetzwerk nicht öffentlich gemacht wird, wovon der Vortrag „Heimnetzwerk“ ausgeht, erleichtert man sich das Leben mit der Einstellung des Ortes: „Heimnetzwerk“. Zuhause sollte eigentlich schon alles vertrauenswürdig sein. Um das Heimnetzwerk mit Microsofts Einstellung „Heimnetzwerk“ betreiben zu können, muß bei den Freigabeoptionen „Netzwerkerkennung“ gewählt werden. Dies ist jedoch nur möglich wenn bei den Adaptereinstellungen nicht nur IP-V 4 angekreuzt wird sondern auch noch IP-V 6. Erst dann läßt sich die Netzwerkerkennung aktivieren. Datei- und Druckerfreigabe ist meist von Windows schon voreingestellt. Freigabe des öffentlichen Ordners kann man einschalten oder nicht. Dateifreigabeverbindung unbedingt 128 -Bit-Verschlüsselung wählen. Kennwortgeschütztes Freigeben kann man wählen oder nicht. Wenn man es wählt hat man mehr Möglichkeiten. Bei den Heimnetzgruppenverbindungen kann man dies der Heimnetzgruppe überlassen oder über Benutzerkonten und Kennwörter differenzierter behandeln. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 40

Heimnetzgruppen-Einstellungen ändern 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 41

Die Auswahl „Heimnetzgruppe“ im „Netzwerk- und Freigabecenter“ ermöglicht Bibliotheken und Drucker freizugeben. Weiter können Medien für Geräte freigegeben werden. Weitere Einstellungen sind: - Kennwort anzeigen oder drucken - Kennwort ändern - Heimnetzgruppe verlassen - erweiterte Freigabeeinstellungen ändern - Heimnetzgruppen-Problembehandlung starten Hier sollte man sich jedoch nicht zuviel erwarten. Meist wird nur erkannt daß es ein Problem gibt und auf Webseiten von Microsoft verwiesen oder FAQ-Seiten von Communities. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 42

Wenn alle Einstellungen für das eigene Heimnetzwerk vorgenommen sind, alle beabsichtigten PC und weitere Geräte angeschlossen und verbunden sind, kann das Heimnetzwerk in Betrieb gehen und Daten und Medien ausgetauscht werden. Wie so eine Konfiguration zu Hause aussehen kann, zeigt dieses Bild. Zum Abschluß habe ich noch eine kleine Enttäuschung für Sie: Es ist gar nicht notwendig für ein Heimnetzwerk das Microsoft „Heimnetzwerk“ einzurichten. Mit einfacher Datei- und Druckerfreigabe im Router-Netzwerk, deren Berechtigungen über Benutzerkonten und Kennwörter freigegeben werden erreicht man das gleiche Ergebnis. Zusätzlich erspart man sich die Freigabe des IP-V 6 Protokolls. Man kann völlig differenziert in seinem Heimnetz die Berechtigungen vergeben. 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 43

Vielen Dank für Ihre Aufmerksamkeit ! 07. 11. 2017 Vortrag im Bürgernetz: Peter Petschenka 44
