HE AHORRO DE ENERGIA Objetivo Limitar el consumo
HE: AHORRO DE ENERGIA. Objetivo: Limitar el consumo total de energía en los edificios. Consumo = Demanda / rendimiento Demanda del edificio Rendimiento de las Instalaciones
HE: AHORRO DE ENERGIA. Para reducir el consumo se puede actuar de dos maneras: Reducir la Demanda del edificio o Aumentar el Rendimiento de las Instalaciones
HE: AHORRO DE ENERGIA.
HE: AHORRO DE ENERGIA. CALIFICACION ENERGETICA DE EDIFICIOS PROYECTO o EDIFICIO TERMINADO CONSUMO DE ENERGIA ANUAL _____ k. Wh/año·m 2 EMISION DE CO 2 ANUAL _____ kg. CO 2/año·m 2 Indicación del programa con el que se han obtenido los datos.
HE 1: Limitación de Demanda Energética.

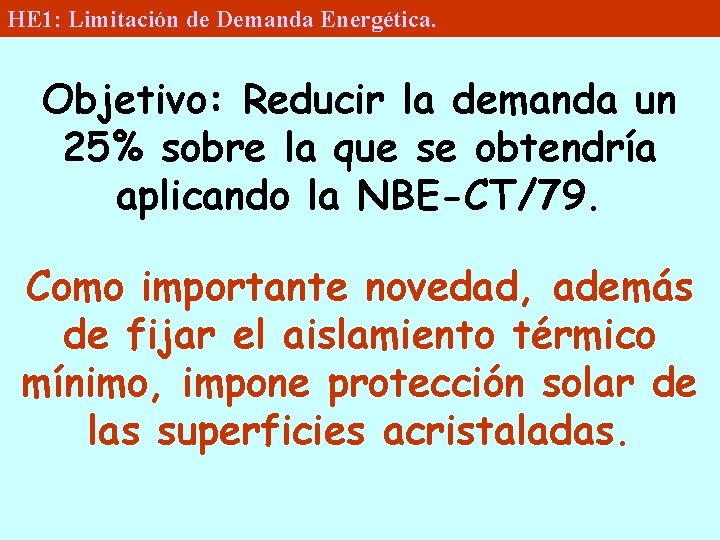

HE 1: Limitación de Demanda Energética. Objetivo: Reducir la demanda un 25% sobre la que se obtendría aplicando la NBE-CT/79. Como importante novedad, además de fijar el aislamiento térmico mínimo, impone protección solar de las superficies acristaladas.

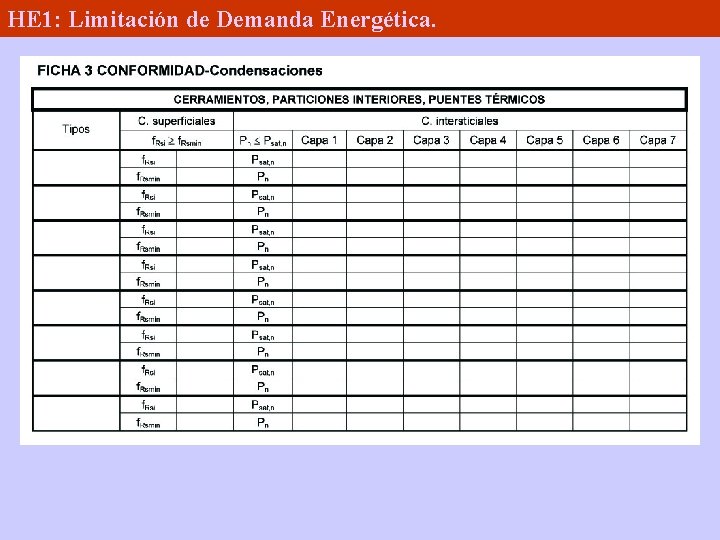

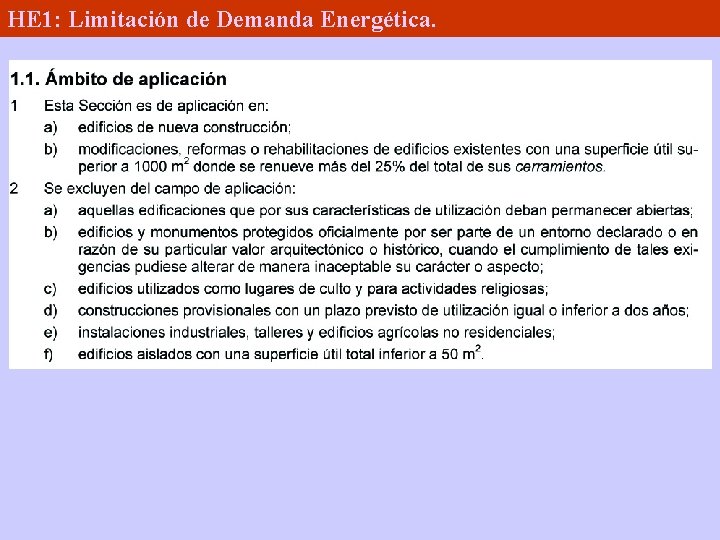

HE 1: Limitación de Demanda Energética. OBJETO LIMITAR LA DEMANDA ENERGETICA LIMITAR LA PRESENCIA DE CONDENSACIONES LIMITAR LAS INFILTRACIONES DE AIRE LIMITAR, EN EDIFICIOS DE VIVIENDAS, LA TRANSMISION DE CALOR ENTRE LAS MISMAS Y LAS ZONAS NO CALEFACTADAS

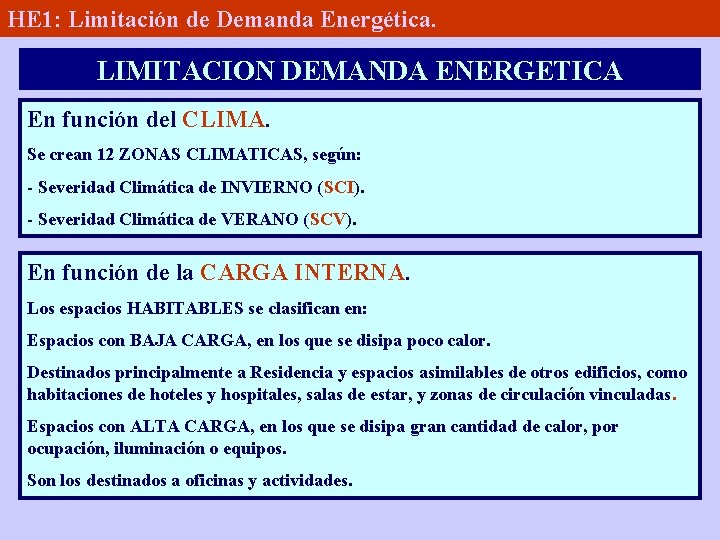

HE 1: Limitación de Demanda Energética. LIMITACION DEMANDA ENERGETICA En función del CLIMA. Se crean 12 ZONAS CLIMATICAS, según: - Severidad Climática de INVIERNO (SCI). - Severidad Climática de VERANO (SCV). En función de la CARGA INTERNA. Los espacios HABITABLES se clasifican en: Espacios con BAJA CARGA, en los que se disipa poco calor. Destinados principalmente a Residencia y espacios asimilables de otros edificios, como habitaciones de hoteles y hospitales, salas de estar, y zonas de circulación vinculadas. Espacios con ALTA CARGA, en los que se disipa gran cantidad de calor, por ocupación, iluminación o equipos. Son los destinados a oficinas y actividades.
HE 1: Limitación de Demanda Energética. Combinando las 5 Severidades de Invierno y las 4 de Verano, se tendrían 20 Zonas, pero se han retenido únicamente 12. La determinación de la Zona Climática correspondiente a una localidad puede tenerse mediante tabla, o por registro de sus datos climáticos.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética. Como ciudad de referencia se ha tomado MADRID: SCI = 1 SCV = 1

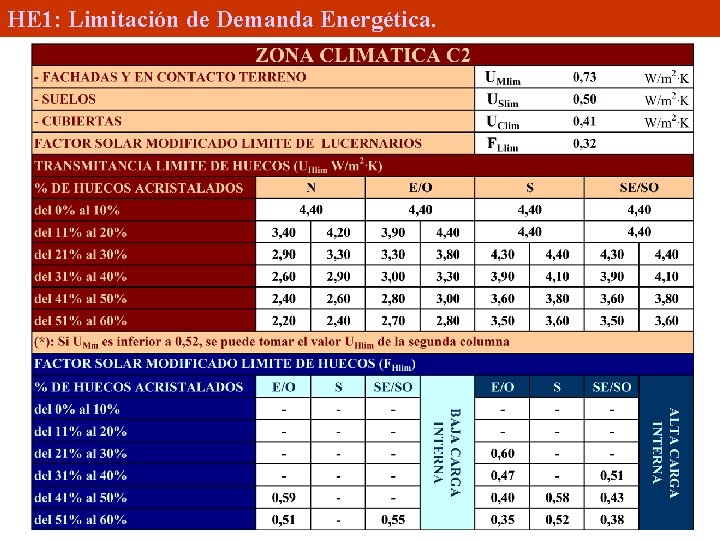

HE 1: Limitación de Demanda Energética. PARAMETROS LIMITES DE CERRAMIENTOS Para evitar descompensaciones entre la Calidad Térmica de diferentes espacios, se limitan las TRANSMITANCIAS MAXIMAS. Los parámetros que definen la ENVOLVENTE TERMICA se agrupan en: - Muros de Fachada (UM) (Para las diferentes orientaciones). - Huecos (UH) (Para las diferentes orientaciones). - Cubiertas (UC). - Suelos (US). - En contacto con el terreno (UT). - Medianerías (UMD). Se definen los FACTORES SOLARES MODIFICADOS: - Huecos (FH). - Lucernarios (FL).
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética. EN VIVIENDAS TRANSMITANCIA MAXIMA DE SEPARACION ENTRE USUARIOS: 1, 20 W/m 2·°C PERMEABILIDAD DE LAS CARPINTERIAS (UNE-EN 1. 026): ZONAS A y B: 50 m 3/h·m 2 (Clase 1, o superior) ZONAS C, D y E: 27 m 3/h·m 2 (Clase 1, o superior)
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.
HE 1: Limitación de Demanda Energética.

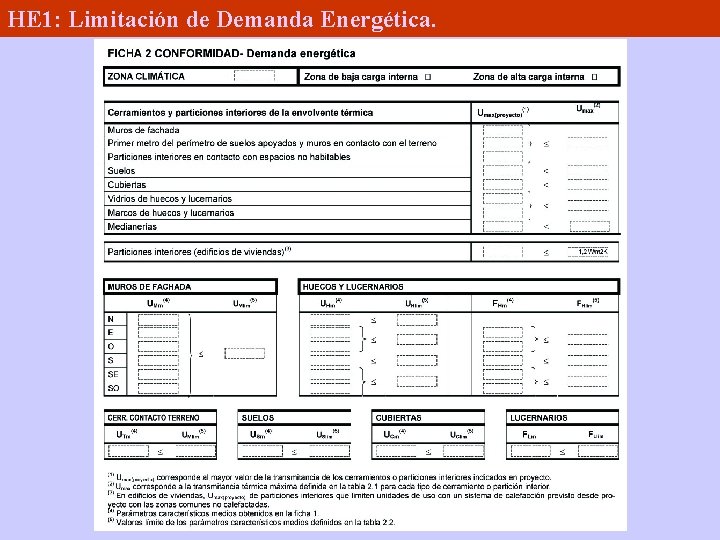

HE 1: Limitación de Demanda Energética.

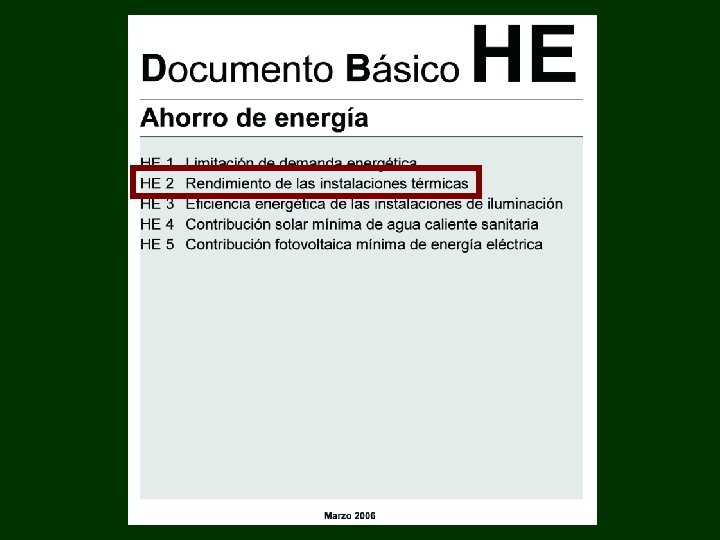

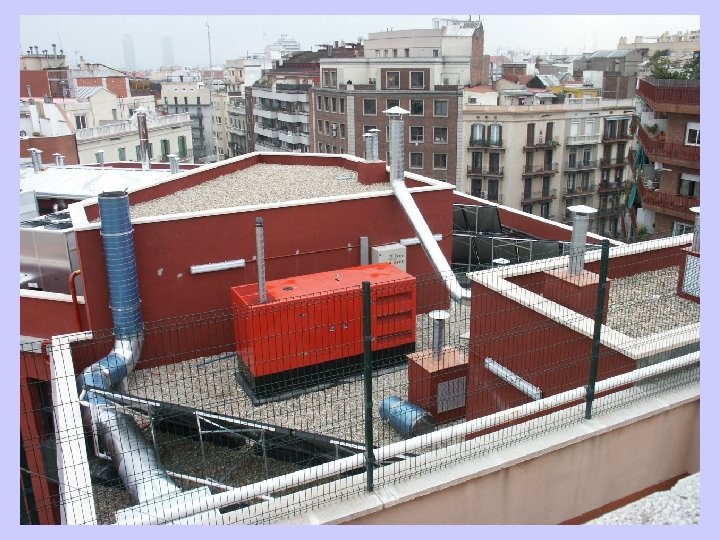

HE 2: Rendimiento Instalaciones Térmicas. Remite directamente al RITE
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) Parte I: DISPOSICIONES GENERALES AMBITO DE APLICACION 1. - A efectos de la aplicación de este Reglamento se considerarán como instalaciones térmicas las instalaciones, fijas, de climatización (calefacción, refrigeración y ventilación) y de producción de agua caliente sanitaria, destinadas a atender la demanda de bienestar térmico e higiene de las personas. 2. - Este Reglamento se aplicará a las instalaciones térmicas en los edificios de nueva construcción o en sus reformas y a las instalaciones térmicas en los edificios existentes, en lo relativo a su reforma, mantenimiento, uso e inspección. 3. - Se entenderá por reforma de una instalación térmica todo cambio que se efectúe en ella y que suponga una modificación del proyecto o memoria técnica con el que fue ejecutada y registrada. En tal sentido, se consideran reformas las que estén comprendidas en alguno de los siguientes casos: La incorporación de nuevos subsistemas de climatización o de producción de agua caliente sanitaria o la modificación de los existentes; La sustitución, ampliación o reducción de número de equipos generadores de calor o de frío; El cambio del tipo de energía utilizada o la incorporación de energías renovables; El cambio de uso previsto del edificio. 4. - No será de aplicación este Reglamento a las instalaciones térmicas de procesos industriales, agrícolas o de otro tipo, en la parte que no esté destinada a atender la demanda de bienestar térmico e higiene de las personas.

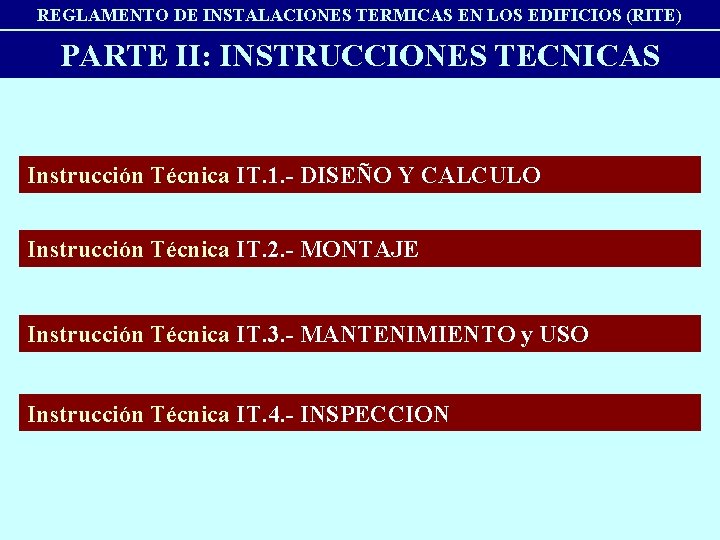

REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) PARTE II: INSTRUCCIONES TECNICAS Instrucción Técnica IT. 1. - DISEÑO Y CALCULO Instrucción Técnica IT. 2. - MONTAJE Instrucción Técnica IT. 3. - MANTENIMIENTO y USO Instrucción Técnica IT. 4. - INSPECCION

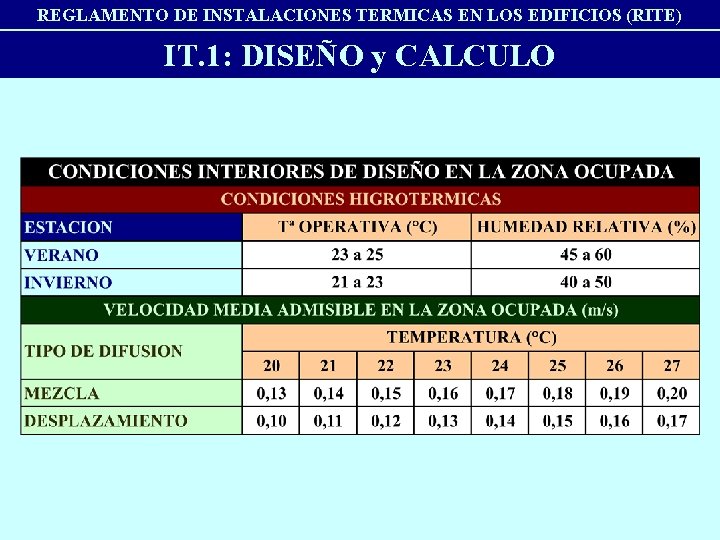

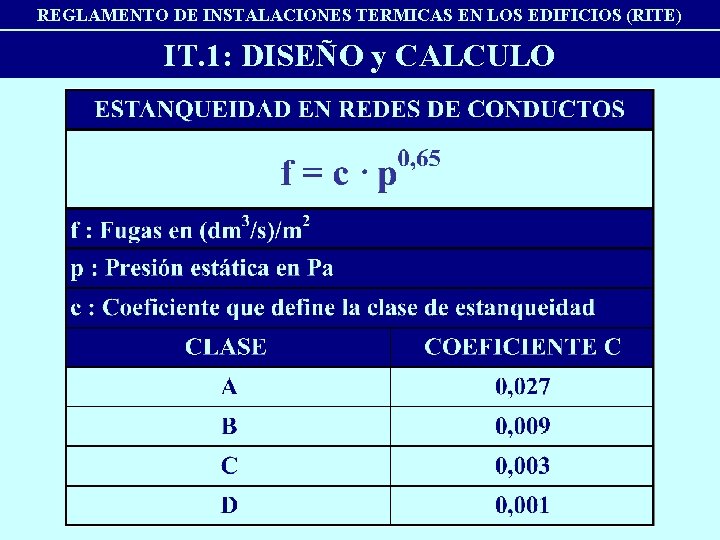

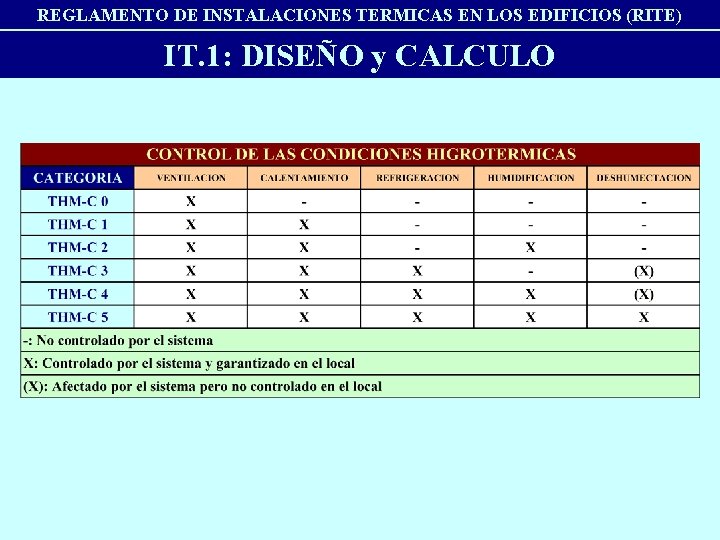

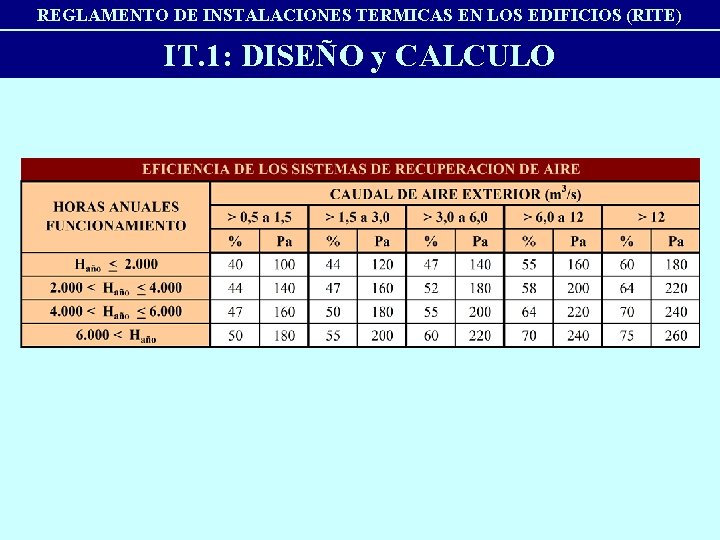

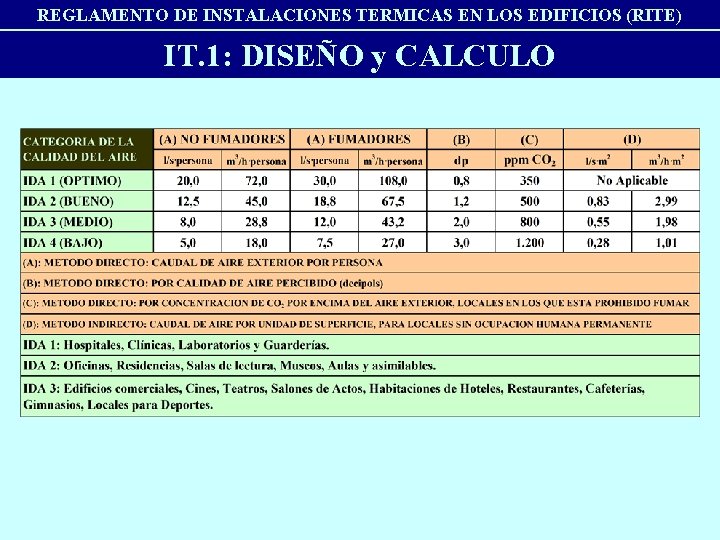

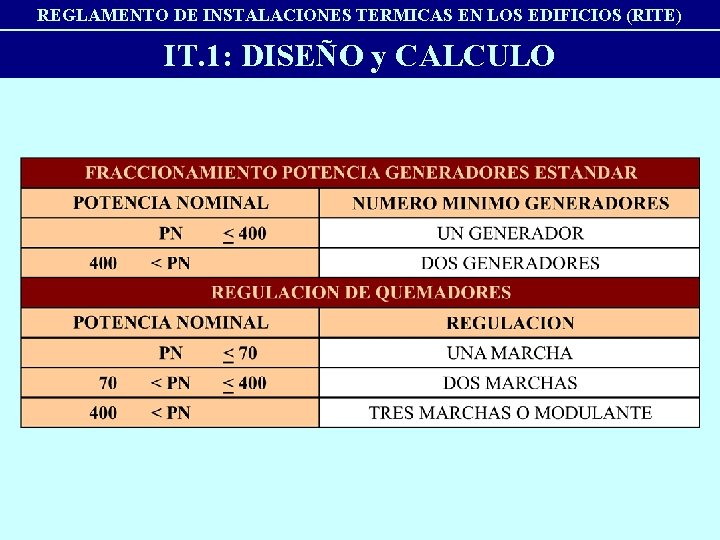

REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 1: DISEÑO y CALCULO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 3: MANTENIMIENTO y USO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 3: MANTENIMIENTO y USO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 3: MANTENIMIENTO y USO
REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 3: MANTENIMIENTO y USO

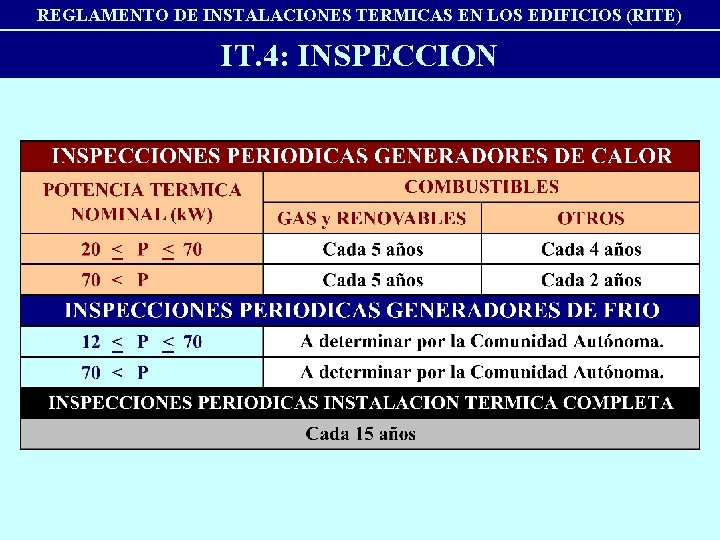

REGLAMENTO DE INSTALACIONES TERMICAS EN LOS EDIFICIOS (RITE) IT. 4: INSPECCION

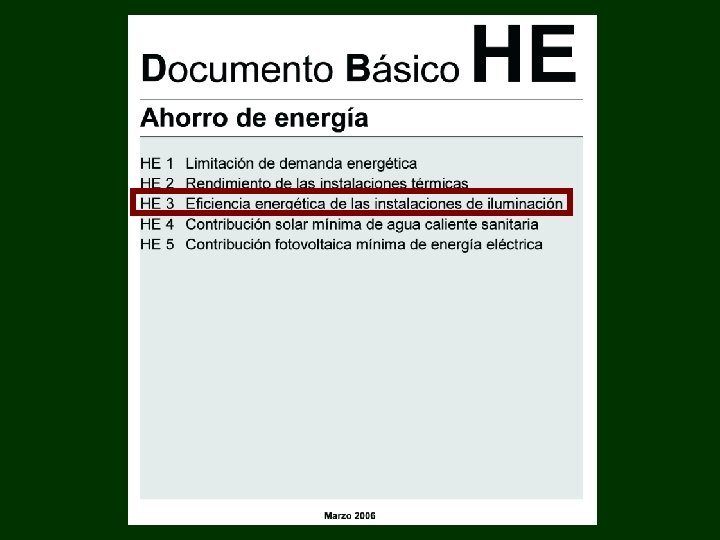

HE 3: Eficiencia Energética en Iluminación.

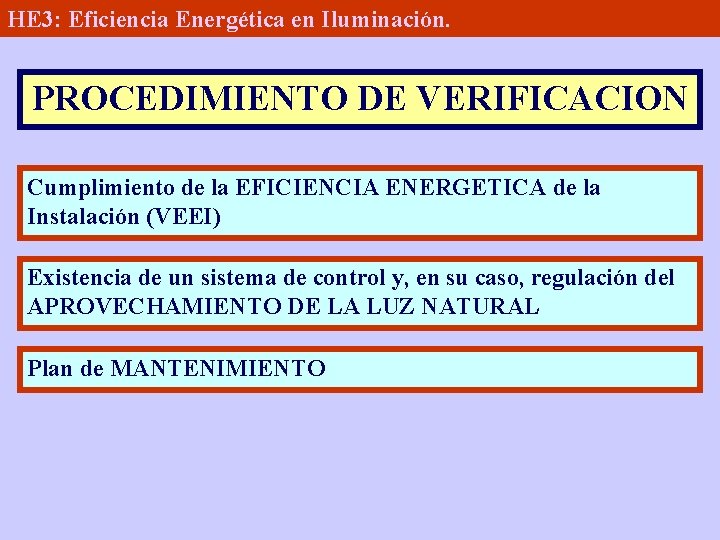

HE 3: Eficiencia Energética en Iluminación. PROCEDIMIENTO DE VERIFICACION Cumplimiento de la EFICIENCIA ENERGETICA de la Instalación (VEEI) Existencia de un sistema de control y, en su caso, regulación del APROVECHAMIENTO DE LA LUZ NATURAL Plan de MANTENIMIENTO
HE 3: Eficiencia Energética en Iluminación. VEEI: 2 (W/m · 100 lux) VALOR DE EFICIENCIA ENERGETICA Fm: Factor de Mantenimiento de la Instalación
HE 3: Eficiencia Energética en Iluminación. Grupo 1: Zonas de no representación o espacios en los que el criterio de diseño, la imagen o el estado anímico que se quiere transmitir al usuario con la iluminación, queda relegado a un segundo plano frente a otros criterios como el nivel de iluminación, el confort visual, la seguridad y la eficiencia energética

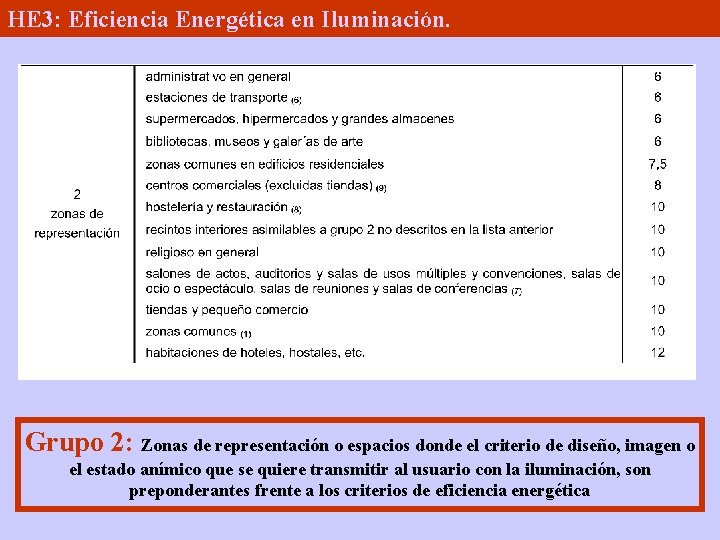

HE 3: Eficiencia Energética en Iluminación. Grupo 2: Zonas de representación o espacios donde el criterio de diseño, imagen o el estado anímico que se quiere transmitir al usuario con la iluminación, son preponderantes frente a los criterios de eficiencia energética

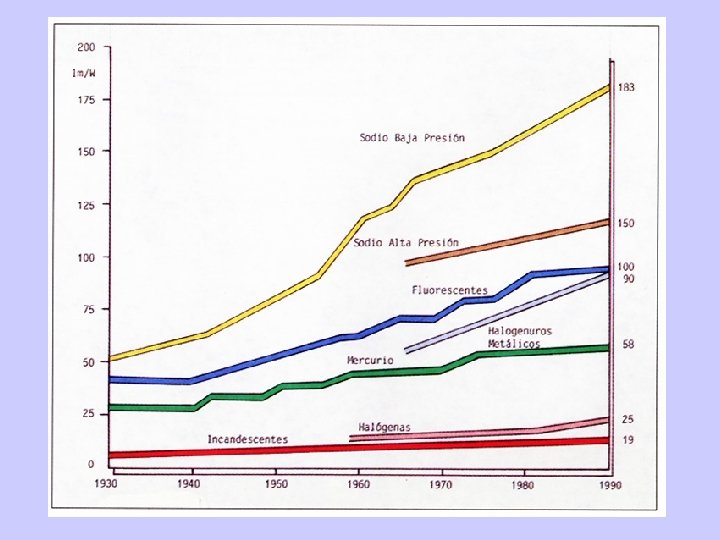

HE 3: Eficiencia Energética en Iluminación. VEEI: 2 (W/m · 100 lux) Teniendo en cuenta que lux = lm/m 2 Se tiene: 100 lm/m 2 = VEEI W/m 2 Por lo que el RENDIMIENTO LUMINOSO MINIMO de las Lámparas (y sus equipos auxiliares) debe ser: LUM = 100/VEEI (lm/W) Al cual hay que añadirle el RENDIMIENTO del SISTEMA de ILUMINACION: Luminarias, índice del local, etc.
HE 3: Eficiencia Energética en Iluminación.
HE 3: Eficiencia Energética en Iluminación.
HE 3: Eficiencia Energética en Iluminación.

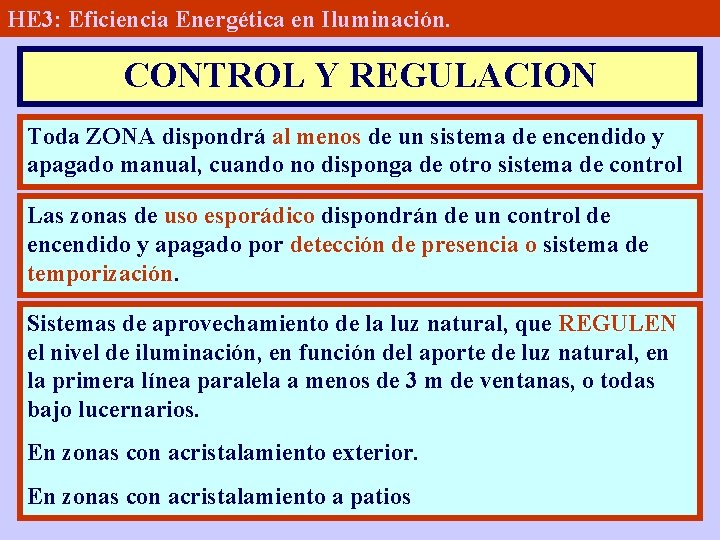

HE 3: Eficiencia Energética en Iluminación. CONTROL Y REGULACION Toda ZONA dispondrá al menos de un sistema de encendido y apagado manual, cuando no disponga de otro sistema de control Las zonas de uso esporádico dispondrán de un control de encendido y apagado por detección de presencia o sistema de temporización. Sistemas de aprovechamiento de la luz natural, que REGULEN el nivel de iluminación, en función del aporte de luz natural, en la primera línea paralela a menos de 3 m de ventanas, o todas bajo lucernarios. En zonas con acristalamiento exterior. En zonas con acristalamiento a patios

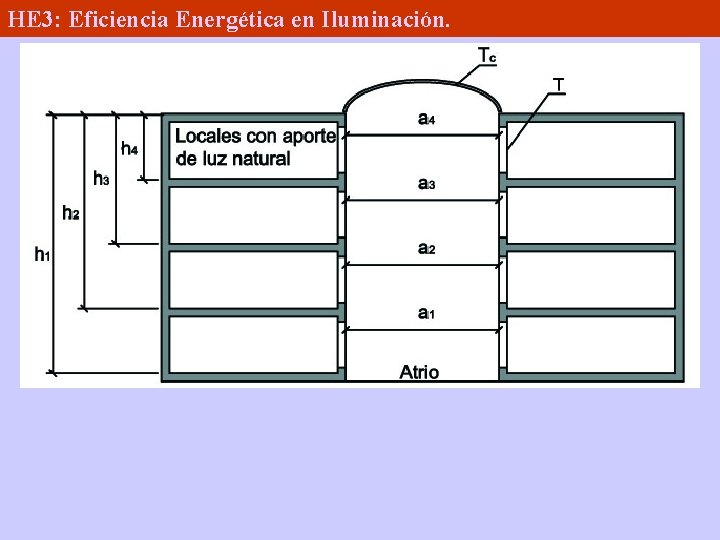

HE 3: Eficiencia Energética en Iluminación. Cuando el ángulo Θ sea superior a 65°
HE 3: Eficiencia Energética en Iluminación. Cuando la anchura (ai) sea superior a 2 veces la altura (hi)
HE 3: Eficiencia Energética en Iluminación.
HE 3: Eficiencia Energética en Iluminación. MANTENIMIENTO y CONSERVACION En el proyecto se elaborará un plan de mantenimiento que incluya, entre otras: - Operaciones de Reposición de Lámparas. - Limpieza de Luminarias. - Limpieza de la zona iluminada.

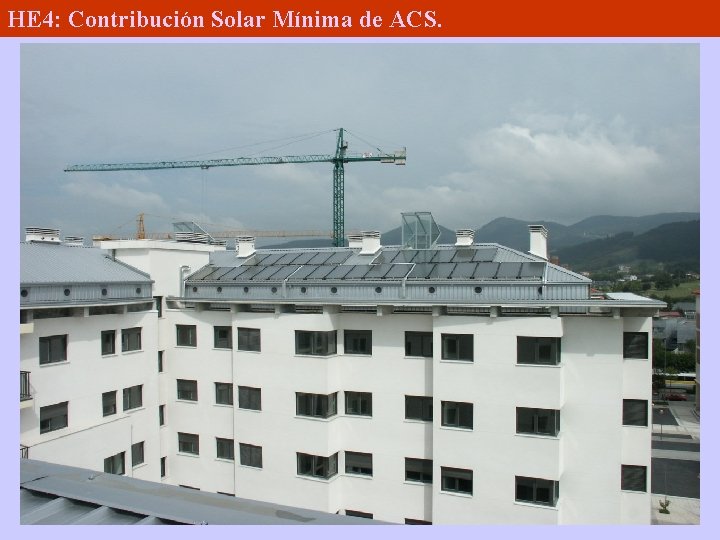

HE 4: Contribución Solar Mínima de ACS.
HE 4: Contribución Solar Mínima de ACS. PROCEDIMIENTO DE VERIFICACION OBTENCION DE LA CONTRIBUCION SOLAR MINIMA CUMPLIMIENTO DE LAS CONDICIONES DE DISEÑO CUMPLIMIENTO DE LAS CONDICIONES DE MANTENIMIENTO

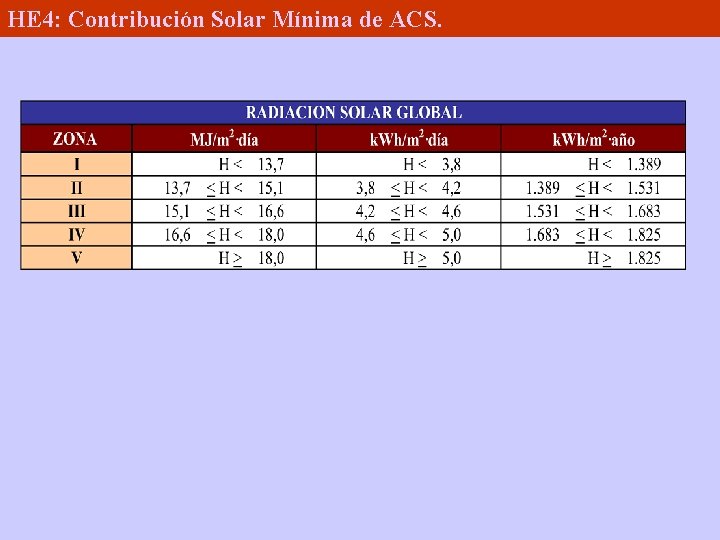

HE 4: Contribución Solar Mínima de ACS. CONTRIBUCION SOLAR MINIMA. Depende: De la ZONA geográfica Del consumo diarios previsto Del tipo de Energía de Apoyo
HE 4: Contribución Solar Mínima de ACS.
HE 4: Contribución Solar Mínima de ACS.
HE 4: Contribución Solar Mínima de ACS.
HE 4: Contribución Solar Mínima de ACS.
HE 4: Contribución Solar Mínima de ACS.

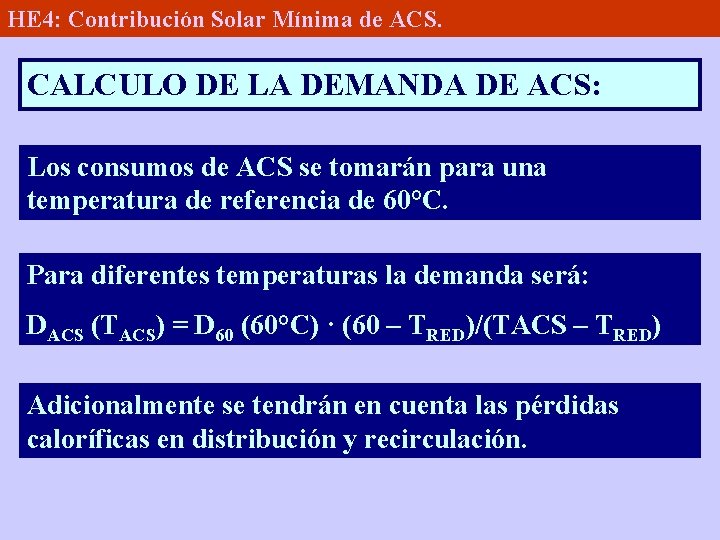

HE 4: Contribución Solar Mínima de ACS. CALCULO DE LA DEMANDA DE ACS: Los consumos de ACS se tomarán para una temperatura de referencia de 60°C. Para diferentes temperaturas la demanda será: DACS (TACS) = D 60 (60°C) · (60 – TRED)/(TACS – TRED) Adicionalmente se tendrán en cuenta las pérdidas caloríficas en distribución y recirculación.
HE 4: Contribución Solar Mínima de ACS.
HE 4: Contribución Solar Mínima de ACS. Hubiese sido mas sencillo: PERSONAS = DORMITORIOS + UNO
HE 4: Contribución Solar Mínima de ACS. Ejemplo: Edificio de 100 viviendas de 3 Dormitorios Personas por vivienda: 4; total 100 x 4 = 400 usuarios Consumo ACS a 60°C: 22 l/persona. Total 22 x 400 = 8. 800 l/día Fracción Solar Mínima: 30% (A Coruña ZONA I) Consumo Energía Anual para ACS: 8. 800 x 365 x (60 -15) / 860 = 168. 070 k. Wh/año Aportación Solar MINIMA: 168. 070 x 0, 3 = 50. 421 k. Wh/año Superficie de Captación Solar Mínima, considerando un rendimiento anual de la instalación mínimo del 20%: 50. 421 / (1. 351 x 0, 2) = 187 m 2 (1, 87 m 2/vivienda) Las exigencias (HE 4) son inferiores a 1 Captador por vivienda
HE 4: Contribución Solar Mínima de ACS. CONDICIONES DE DISEÑO Ningún mes del año la energía producida superará en mas del 110% la demanda energética. No se superará en mas de 3 meses el 100% Si algún mes del año se prevén aportaciones superiores al 100%, se adoptará alguna de las siguientes medidas: -Disipar el excedente (p. e. aerotermos). -Vaciado parcial del campo de captadores. -Desvío de los excedentes a otros usos.

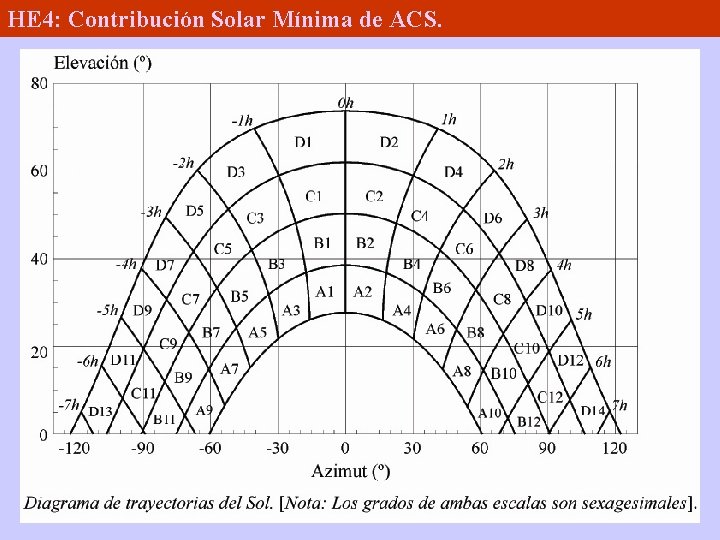

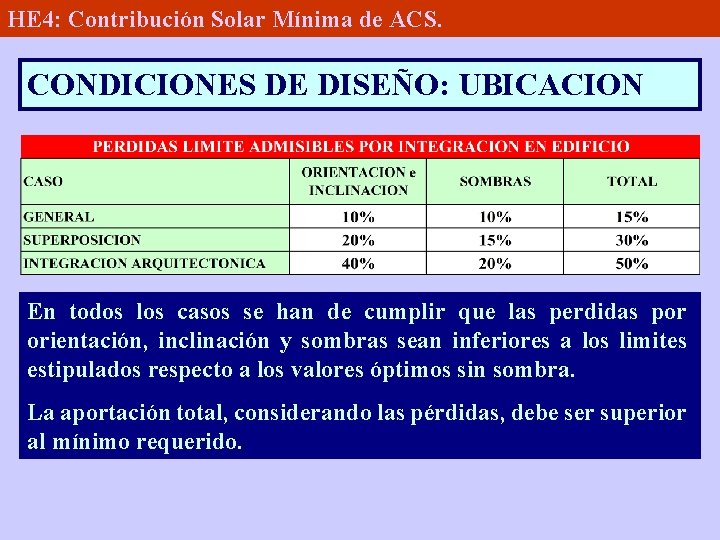

HE 4: Contribución Solar Mínima de ACS. CONDICIONES DE DISEÑO: UBICACION En todos los casos se han de cumplir que las perdidas por orientación, inclinación y sombras sean inferiores a los limites estipulados respecto a los valores óptimos sin sombra. La aportación total, considerando las pérdidas, debe ser superior al mínimo requerido.
HE 4: Contribución Solar Mínima de ACS.
HE 4: Contribución Solar Mínima de ACS.
HE 4: Contribución Solar Mínima de ACS.
HE 4: Contribución Solar Mínima de ACS.
HE 4: Contribución Solar Mínima de ACS. CONDICIONES GENERALES DE INSTALACION: En el circuito primario se añadirá anticongelante En instalaciones con mas de 10 m 2 de superficie de captación la circulación será forzada. En instalaciones que alcancen temperaturas superiores a 60°C no se empleará galvanizado. En sistemas de ACS donde la temperatura del agua en puntos de consumo pueda exceder los 60°C se instalarán sistemas automáticos de limitación de la temperatura. Se adoptarán las medidas necesarias para evitar temperaturas y presiones superiores a las admitidas por los materiales. Se deberá garantizar que no se producen retornos de flujo, desde los captadores.
HE 4: Contribución Solar Mínima de ACS. CONDICIONES GENERALES DE CALCULO: El método de cálculo incluirá las prestaciones globales anuales, definidas por: -La demanda de energía térmica. - La energía SOLAR TERMICA aportada. -Las Fracciones Solares mensuales y anuales. -El rendimiento medio anual. El rendimiento del captador debe ser igual o superior al 40%. El rendimiento medio anual de la instalación deberá ser mayor que el 20%. El coeficiente global de pérdidas referido a la curva de rendimiento en función de las temperaturas ambiente y de entrada, será menor de 10 W/m 2·°C.
RENDIMIENTO DE UN COLECTOR SOLAR
HE 4: Contribución Solar Mínima de ACS. CONEXIONADO DE LOS CAPTADORES: Se dispondrán en filas, preferentemente con el mismo número de elementos; con llaves de corte a la entrada y salida de cada grupo; en cada grupo se dispondrá una válvula de seguridad. Para ACS se podrán instalar en serie un máximo de: - 10 m 2 en las Zonas I y II. - 8 m 2 en las Zona III. - 6 m 2 en las Zonas IV y V. La conexión de captadores y filas, debe realizarse de manera que el circuito quede equilibrado, recomendándose el retorno invertido.

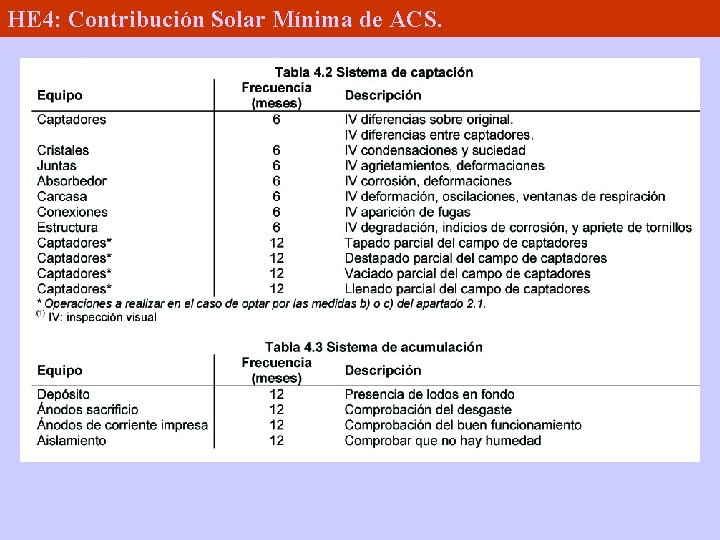

HE 4: Contribución Solar Mínima de ACS. MANTENIMIENTO
HE 4: Contribución Solar Mínima de ACS.
HE 4: Contribución Solar Mínima de ACS.
HE 4: Contribución Solar Mínima de ACS.

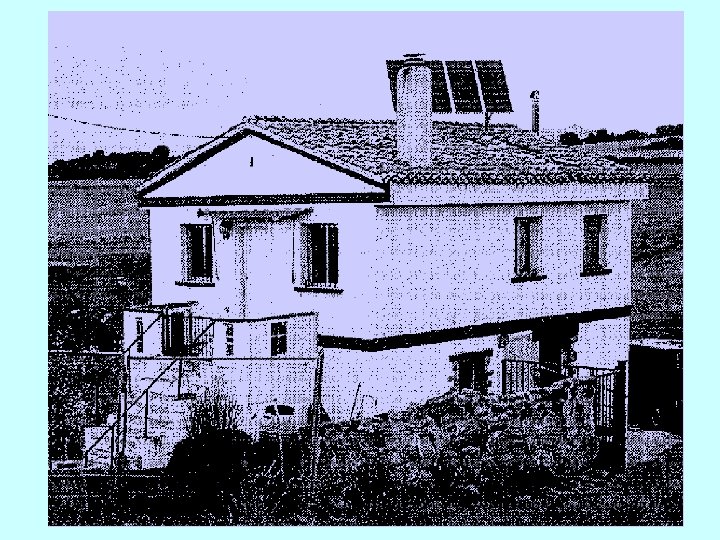

HE 5: Contribución Fotovoltaica mínima.
HE 5: Contribución Fotovoltaica mínima. P = C · (A·S + B)
GRACIAS POR SU ATENCION
