HİDROLİK PNÖMATİK DERSİ PNÖMATİK HARAKETLENDİRİCİLER 1 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Motor 2 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Motor 3 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Motor 4 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Motor 5 © Festo Didaktik- Eğitim ve Danışmanlık

Silindirler 6 © Festo Didaktik- Eğitim ve Danışmanlık

Silindirler Tek etkili; tek yönde iş üreten silindirdir. Basınçlı hava silindirin ileriye çıkmasını sağlar. Geriye hareketi yay basınçı ile olur. Hava sadece iş strokunda tüketilir. Çift etkili; her iki yönde de iş üreten silindirdir. Silindirin her iki hareketi içinde basınçlı hava harcanacaktır. Hava tüketimi tek etkiliye göre iki mislidir. 7 © Festo Didaktik- Eğitim ve Danışmanlık

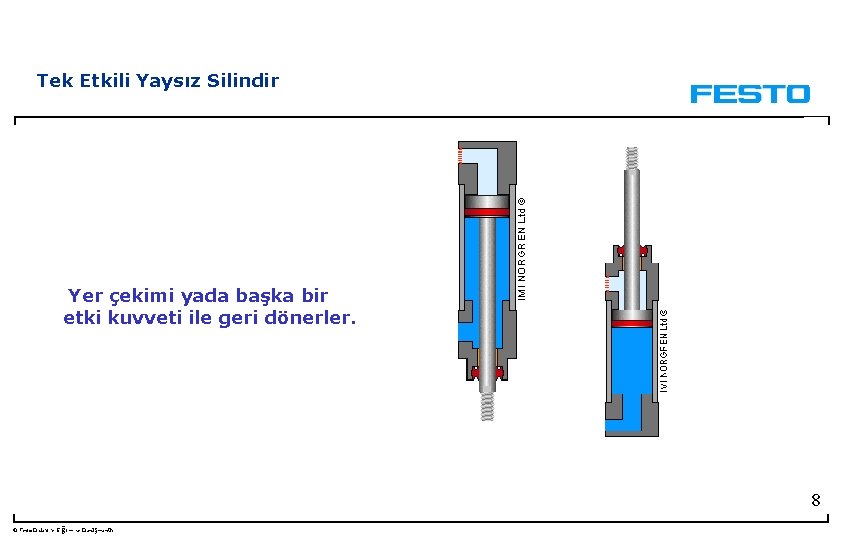

Tek Etkili Yaysız Silindir Yer çekimi yada başka bir etki kuvveti ile geri dönerler. 8 © Festo Didaktik- Eğitim ve Danışmanlık

Tek etkili yay geri dönüşlü Silindir 9 © Festo Didaktik- Eğitim ve Danışmanlık

Tek etkili yay geri dönüşlü Silindir Sadece tek yönde kuvvet uygularlar. Normalde içeride Normalde Dışarıda 10 © Festo Didaktik- Eğitim ve Danışmanlık

Çift Etkili Silindir 11 © Festo Didaktik- Eğitim ve Danışmanlık

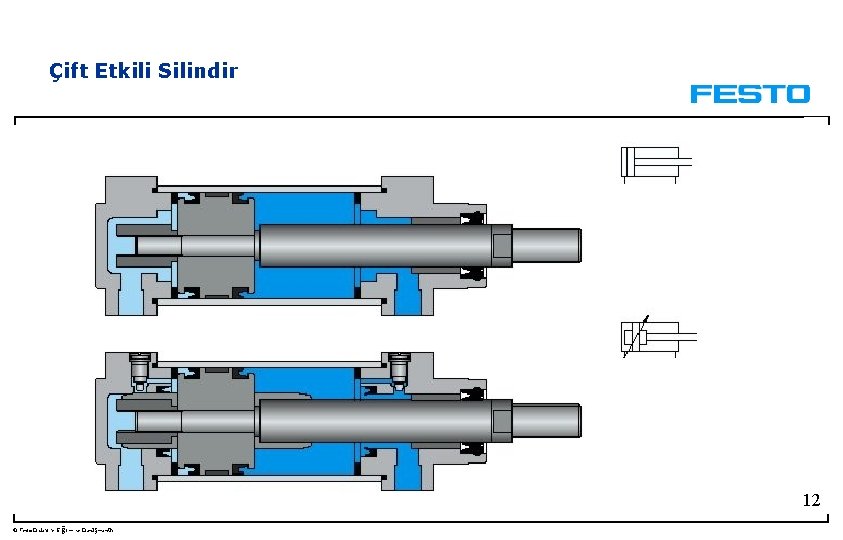

Çift Etkili Silindir 12 © Festo Didaktik- Eğitim ve Danışmanlık

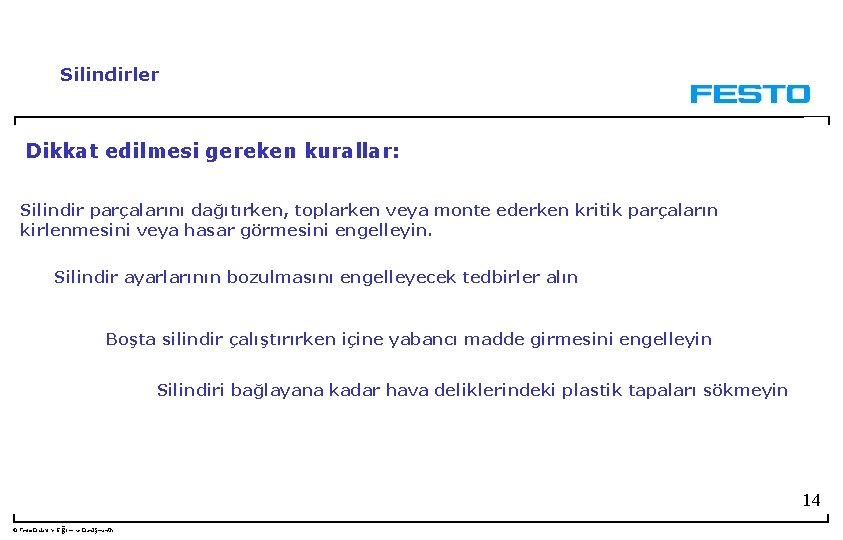

Silindirler Dikkat edilmesi gereken kurallar: Silindir parçalarını dağıtırken, toplarken veya monte ederken kritik parçaların kirlenmesini veya hasar görmesini engelleyin. Silindir ayarlarının bozulmasını engelleyecek tedbirler alın Boşta silindir çalıştırırken içine yabancı madde girmesini engelleyin Silindiri bağlayana kadar hava deliklerindeki plastik tapaları sökmeyin 14 © Festo Didaktik- Eğitim ve Danışmanlık

Silindirler Dikkat edilmesi gereken kurallar: Çalışma sırasında silindirlere yanal yük gelmesini kesinlikle engellenmelidir!! Hava hortumları ve elektrik kabloları silindirin çalışma ekseni dışında bırakılmalıdır Bütün basınç ayarları doğru yapılmış olmalıdır. (Doğru basınç = işi yapacak en düşük basınç) Hava hatlarında keskin dönüşler ve kıvrılmış hortumlar olmamalıdır Silindir ömrü için uygun yastıklama ayarı yapılmalıdır…. . 15 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 16 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 17 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 18 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 19 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 20 © Festo Didaktik- Eğitim ve Danışmanlık

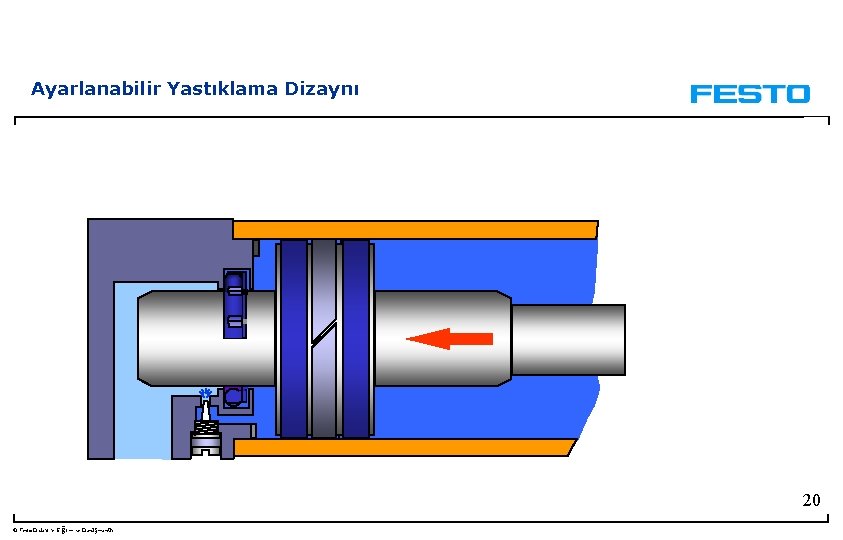

Ayarlanabilir Yastıklama Dizaynı 21 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 22 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 23 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 24 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 25 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 26 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 27 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 28 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 29 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 30 © Festo Didaktik- Eğitim ve Danışmanlık

Ayarlanabilir Yastıklama Dizaynı 31 © Festo Didaktik- Eğitim ve Danışmanlık

SİLİNDİR MONTAJI Silindir montajı sırasında silindir mil eksenine gelecek açısal kuvvetler elimine edilmelidir. Mile gelebilecek açısal kuvvetler silindir ömrünü kısaltan en büyük etkendir. Silindir ve miline gelebilecek beş değişik istenmeyen yük söz konusudur. 32 © Festo Didaktik- Eğitim ve Danışmanlık

Silindirler CDN silindir CRHD silindir 33 © Festo Didaktik- Eğitim ve Danışmanlık

Silindirler DNCV silindir DNCM silindir 34 © Festo Didaktik- Eğitim ve Danışmanlık

Silindirler EZH silindir 39 © Festo Didaktik- Eğitim ve Danışmanlık

Silindirler DRQD silindir 41 © Festo Didaktik- Eğitim ve Danışmanlık

1. Mil Yükü 44 © Festo Didaktik- Eğitim ve Danışmanlık

2. Uzun Mil 45 © Festo Didaktik- Eğitim ve Danışmanlık

3. Kaçık eksen 46 © Festo Didaktik- Eğitim ve Danışmanlık

4. Ağırlık merkezi kaçık yük. 47 © Festo Didaktik- Eğitim ve Danışmanlık

5. Ağırlık merkezi kaçık mafsal. 48 © Festo Didaktik- Eğitim ve Danışmanlık

Silindirler Sorular 50 © Festo Didaktik- Eğitim ve Danışmanlık
