Havancsák Károly-Kojnok József Kondenzált anyagok vizsgálati módszerei Mössbauer-spektroszkópia 3. -4. (2014. II. 24 -III. 3)

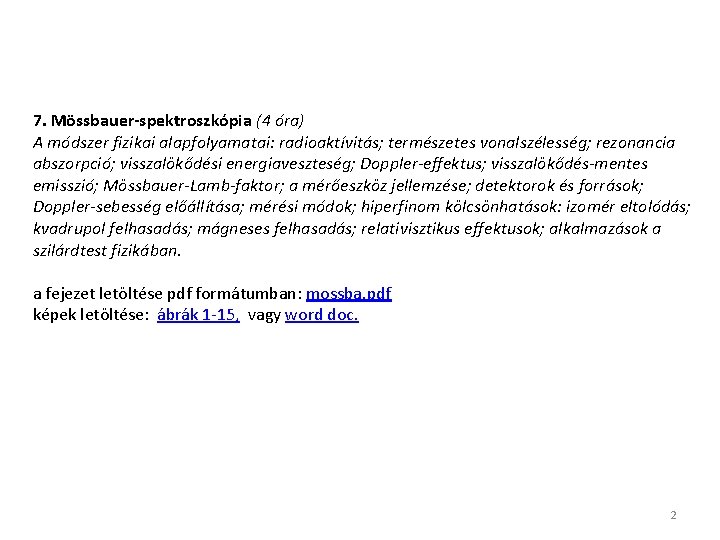

7. Mössbauer-spektroszkópia (4 óra) A módszer fizikai alapfolyamatai: radioaktívitás; természetes vonalszélesség; rezonancia abszorpció; visszalökődési energiaveszteség; Doppler-effektus; visszalökődés-mentes emisszió; Mössbauer-Lamb-faktor; a mérőeszköz jellemzése; detektorok és források; Doppler-sebesség előállítása; mérési módok; hiperfinom kölcsönhatások: izomér eltolódás; kvadrupol felhasadás; mágneses felhasadás; relativisztikus effektusok; alkalmazások a szilárdtest fizikában. a fejezet letöltése pdf formátumban: mossba. pdf képek letöltése: ábrák 1 -15, vagy word doc. 2

Előismeretek 1. Magátalakulás, radioaktívitás Mesterséges vagy természetes instabil magok. Pl (1. ábra). Az átalakulás során a vas magja kezdetben gerjesztett állapotú. A gerjesztett állapot több lépcsőben, γ fotonok kisugárzása közben alapállapotba megy át. 2. Természetes vonalszélesség A gerjesztett állapot véges élettartama miatt energia kiszélesedés: Az E energiájú foton-emisszió valószínűség-sűrűségfüggvénye: Ennek megfelelően az emissziós spektrum: Ahol I(E) a γ foton intenzitása, Γ a görbe félértékszélessége. Lorentz görbe Eo-nál. 3

A természetes vonalszélesség becslése: Ha τ a gerjesztett állapot élettartamának várható értéke: Megjegyzés: kis érték, amelynek mérése hagyományos γ detektorokkal reménytelen. Rezonancia abszorpcióval azonban az energiaváltozás ilyen pontossággal is mérhető. 4

3. A γ rezonancia abszorpció Hatáskeresztmetszete: ahol Ig, Ia a gerjesztett és az alapállapot spinje. A megfigyelhető hatáskeresztmetszet a teljes rezonancia abszorpcióra (emisszió+abszorpció): 5

4. Visszalökődési energiaveszteség: Mag-foton emissziós és abszorpciós folyamatban impulzus és mechanikai energia-megmaradás (kezdetben álló magot tekintve): Az M tömegű mag ER energiával lökődik hátra. A foton energiája ennyivel csökken. Emisszió során ennyivel csökken a foton energiája. Abszorpció során ennyivel nagyobbnak kell lennie foton energiának, hogy az energiavesztés után is tudja gerjeszteni az Eo energiájú mag-állapotot. 6

Eredmény: az emissziós és abszorpciós spektrum +ER energiával eltolódik. A két Lorentz-görbe eltávolodik egymástól. Mivel ER >> Γ , ezért nincs átfedés, az integrál értéke nulla lesz. Szabad atomok között (pl. gázban) ezért nem jön létre a rezonancia abszorpció (2. ábra). 7

5. Doppler-effektus Ha a γ fotont kibocsátó mag v sebességgel mozog (v a foton sebességének irányába eső magsebesség komponens), akkor a Doppler-effektus miatt a foton frekvenciája megváltozik: Következmények: 1. A hőmozgás miatt a szabad atom esetén a spektrum kiszélesedik. Ez a Dopplerkiszélesedés. Szobahőmérsékleten az ideális gázra: 2. A Doppler-effektus fel is használható. Mozgatva az atomot (a mintát), eltolható az emissziós spektrum. 8

Mössbauer előtt: γ fluoreszcencia mérések. Az effektus mérhetősége érdekében Doppler-effektus segítségével eltolták az emissziós vonalat. ER teljes kompenzálásához nagy sebességek kellettek: 100 -1000 m/s , amelyet centrifugával oldottak meg. Mössbauer-effektus A Mössbauer-effektus lényege, hogy bizonyos feltételekkel szilárd testekben az emissziós és az abszorpciós spektrum Eo közelében marad, azaz visszalökődés és Doppler-effektus mentes rezonancia abszorpció valósul meg. Az effektus felfedezése 1958. Nobel-díj 1962. 9

10

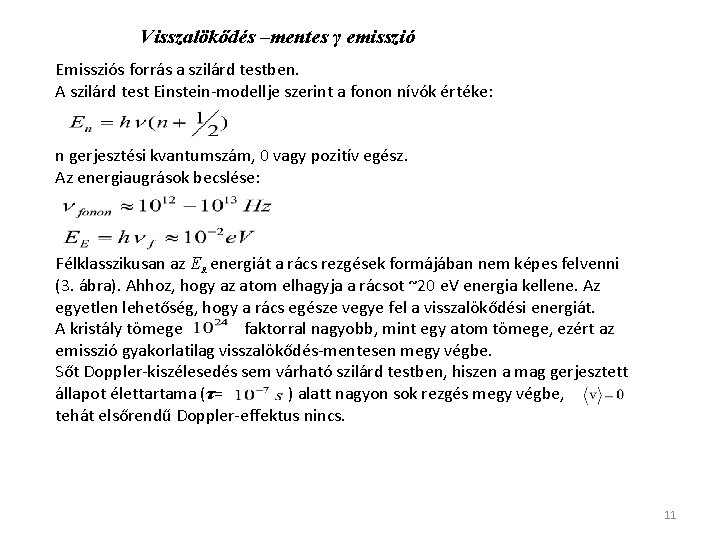

Visszalökődés –mentes γ emisszió Emissziós forrás a szilárd testben. A szilárd test Einstein-modellje szerint a fonon nívók értéke: n gerjesztési kvantumszám, 0 vagy pozitív egész. Az energiaugrások becslése: Félklasszikusan az ER energiát a rács rezgések formájában nem képes felvenni (3. ábra). Ahhoz, hogy az atom elhagyja a rácsot ~20 e. V energia kellene. Az egyetlen lehetőség, hogy a rács egésze vegye fel a visszalökődési energiát. A kristály tömege faktorral nagyobb, mint egy atom tömege, ezért az emisszió gyakorlatilag visszalökődés-mentesen megy végbe. Sőt Doppler-kiszélesedés sem várható szilárd testben, hiszen a mag gerjesztett állapot élettartama (τ= ) alatt nagyon sok rezgés megy végbe, tehát elsőrendű Doppler-effektus nincs. 11

Elvi elrendezés a 4. ábrán. A forrás pl. atomokat tartalmaz és γ fotonokat (14, 4 ke. V). Ebben az esetben a mintának is atomokat kell tartalmaznia, így jön létre az abszorpció. 12

Mössbauer-Lamb-faktor Annak valószínűsége a kvantummechanika szerint, hogy a szilárd test alapállapotban volt és a γ emisszió után ott is marad: Mössbauer-Lamb-faktor. k=a foton hullámszám vektora, a kvantum oszcillátor kitérésnégyzet várható értéke. A kifejezés megegyezik a Debye-Waller-faktorral. Fizikai tartalma is azonos. Látszik, hogy az f Mössbauer-Lamb-faktor nagy, ha ER kicsi és ΘD nagy. 13

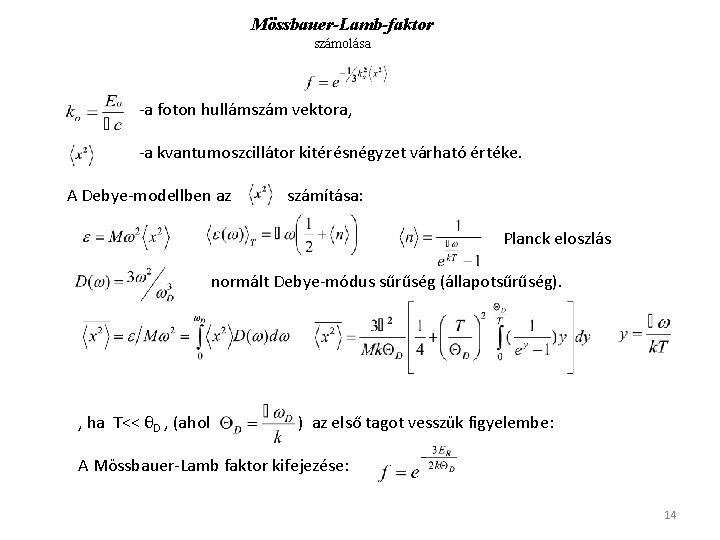

Mössbauer-Lamb-faktor számolása -a foton hullámszám vektora, -a kvantumoszcillátor kitérésnégyzet várható értéke. A Debye-modellben az számítása: Planck eloszlás normált Debye-módus sűrűség (állapotsűrűség). , ha T<< θD , (ahol ) az első tagot vesszük figyelembe: A Mössbauer-Lamb faktor kifejezése: 14

Az emisszió f hányada visszalökődés mentes. Az 1 -f hányad visszalökéses energiaveszteséget szenved. Ezek egy része normál abszorpciót szenved az abszorbensben (fotoeffektus, Compton-effektus). Az abszorbens szintén atomokat tartalmaz! A visszalökés mentes f hányad f’ része (az eredeti fotonok ff‘ -szerese) visszalökődés mentes rezonancia abszorpciót szenved. A visszalökés mentes f hányad 1 -f‘ szerese normál abszorpciót szenved. A számláló az abszorpció nélkül áthaladó fotonokat méri. Ha különböző sebességgel mozgatjuk a forrást, akkor a Doppler-effektussal az emittált fotonok energiája kissé eltolható. Az emissziós görbét végigtolva az abszorpciós görbén, az abszorbens mögött mérjük a Mössbauer-spektrumot. Ahol nagyobb a rezonancia abszorpció, ott kevesebb a detektorba jutó fotonok száma. (A gerjesztett magok reemissziója minden irányba történik, a detektorba jutó hányad elhanyagolható. ) A spektrumot általában a forrás sebességének függvényében ábrázoljuk N(v). A spektrum ideális esetben 2Γ szélességű görbe (5. ábra). 15

A Mössbauer-effektus jellemzői 1. A szilárd mátrixba "befagyasztott" forrás és abszorbens a kvantummechanika szabályai szerint visszalökődés mentes abszorpciós folyamatot valósít meg. 2. Természetes vonalszélesség nagyságrendjébe eső vonalszélességek mérhetők. Kis sebességek (néhány cm/s) elegendők az emissziós és abszorpciós vonalak fedésbe hozásához. 3. Ha az abszorbens magok energia nívói hiperfinom kölcsönhatások következtében módosulnak, ez mérhetővé válik. A felbontás: 16

Mérő berendezés Gamma detektorok Proporcionális számlálók 1 -20 ke. V energiatartomány (Fe 57 -hoz jó). Hatékonyság γ-ra: 60% Szcintillációs számláló. Energiatartomány: >10 ke. V. Anyaga: Na. I (Ta) Hatékonyság γ -ra: ~97% Szilárdtest detektor Anyaga: Si(Li). Hatékonyság γ-ra: ~80 -90% Mindhárom detektor energia-diszperzív. Ezt arra lehet kihasználni, hogy a nem kívánt jeleket kiszűrjük. Pl. Fe 57 esetén a 14, 4 ke. V-es jel mellett 6, 4 ke. V-es konverziós röntgen vonal is megjelenik (6. ábra). Mössbauer-mérések elsöprő többsége az igen kényelmesen mérhető vasra (pontosabban a 57 Fe nuklidra) vonatkozik. A Magkémiai Laboratóriumban emellett még 119 Sn és 151 Eu nuklidokat tartalmazó anyagok mérésére van lehetőség. 17

18

A detektor után először egycsatornás analizátor kapcsolódik, ez kiválasztja a kívánt vonalat. Ezt követi a sokcsatornás analizátor, amely a sebesség függvényében gyűjti a jeleket. A sokcsatornás analizátort a mozgató egység szinkronizálja. Így a különböző sebességhez tartozó adatok különböző csatornákba kerülnek. A mérő berendezés blokkvázlata a 7. ábrán látható. 19

-Doppler-sebesség elő állítás Leggyakoribb: állandó gyorsulás (lineáris sebességváltozás) üzemmód, pl. fűrészfog vagy háromszög sebesség-időfüggés (5 -7 Hz). -Források A radioaktív forrás megfelelő mátrixba ágyazva (8. ábra). Elsődleges szempont, hogy θD magas legyen (f nagy). Az ábra mutatja a γ energia mellett a konverziós röntgen sugárzás energiáját, a forrás felezési idejét és a beágyazó mátrix anyagát is. A forrást úgy kell megválasztani, hogy a minta (abszorbens) tartalmazza a forrás atomjait! 20

-Mérési mód A legtöbb mérés transzmissziós üzemmódban. -Bulk minta: vékony fólia (10 -100 μm), vagy pormintatartóban. -Felületi vizsgálat, vastag minta, kicsi f esetén a visszaszórás módszere is alkalmazható (10. ábra). 1. Szórt (reemittált) Mössbauer γ fotonokat. 2. Konverziós röntgen-sugárzást. 3. Konverziós elektronokat. Konverzió jelensége: A reemittált γ fotonok sokszor még az atomon belül elektronokat és röntgen fotonokat váltanak ki. A mechanizmus a következő. A gerjesztett mag az elektronhéj (leggyakrabban a K héj) egyik elektronjának átadhatja energiáját. Az elektron ennek hatására az atomot elhagyja. Ez a belsőkonverzió. A távozó elektron energiája: Konverziós tényező: a konverziós elektronok és az emittált γ fotonok aránya. A keletkezett elektron vakancia betöltődésekor röntgen foton emittálódik. Ez a konverziós röntgen-sugárzás. 21

Hiperfinom kölcsönhatások Az atommag kölcsönhat a környezetében lévő elektronokkal és magokkal és a kívülről származó elektromos és mágneses terekkel. A mag helyén nagy elektromos és mágneses terek vannak. A mag eredeti energianívói a kölcsönhatás következtében eltolódnak és felhasadnak. az eltolódás mértéke e. V. Ez a hiperfinom kölcsönhatás a Mössbauer-effektus révén mérhető. 1. Izomér eltolódás. Monopólus kölcsönhatás. A mag töltése hat kölcsön a mag helyén lévő elektron sűrűséggel. 2. Kvadrupol felhasadás. A mag kvadrupól momentuma és a mag helyén lévő Elektromos térgradiens kölcsönhatása. 3. Mágneses felhasadás. A mag mágneses dipólmomentuma és a mag helyén a mágneses tér kölcsönhatása. A Mössbauer-effektus mérésével kapcsolatot teremthetünk a kristályszerkezet és a mag helyén mért lokális elektronsűrűség, elektromos térgradiens és mágneses tér értékekkel. 22

23

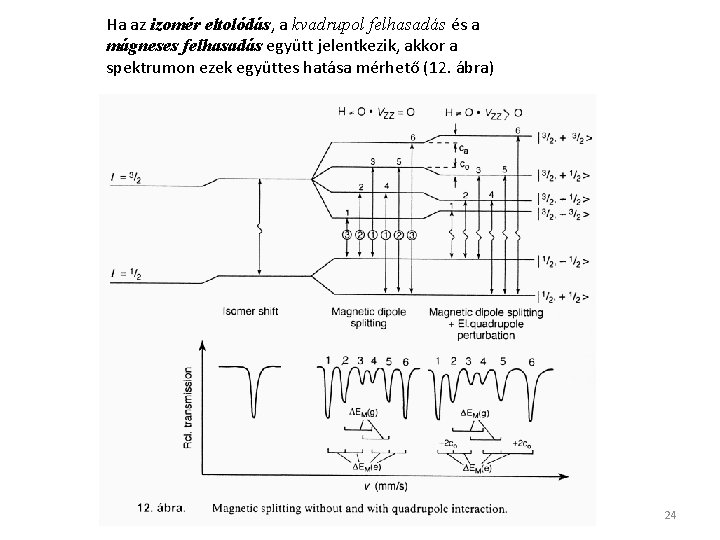

Ha az izomér eltolódás, a kvadrupol felhasadás és a mágneses felhasadás együtt jelentkezik, akkor a spektrumon ezek együttes hatása mérhető (12. ábra) 24

Elektromos kölcsönhatások A potenciál Taylor-sorba fejtése: A potenciál sorfejtett alakját beírva az energia kifejezésébe: Mivel Φo a potenciál a mag helyén a ponttöltésnek tekintett mag Eo Coulomb-energiája. Ez a gerjesztett és az alapállapot szintjét azonos mértékben tolja el, tehát a kisugárzott γ foton energiájára nincs hatással. Ez a mag elektromos dipólmomentum és az elektromos térerősség kölcsönhatása. Mivel a magnak nincs eredő elektromos dipólmomentuma, ezért ez a tag is nulla. 25

A harmadik tag, a derivált tenzor diagonizálása után, kis átalakítással: Itt EC un. monopólus kölcsönhatás. Ahol a Poisson egyenlet szerinti jelöléssel: a töltéssűrűség a mag helyén (s elektronoknak van ilyen járulékuk). 26

A másik tag: EQ elektromos kvadrupól kölcsönhatás. a töltéseloszlás klasszikus kvadrupol momentuma. 1. Izomér eltolódás (isomer shift) Elektrosztatikus kölcsönhatás a mag és elektronfelhője között. A gerjesztett és alapállapot közötti energia különbség megváltozik. Ennek oka az, hogy a gerjesztett és alapállapotban a magsugár különbözik. A mintára felírva a gerjesztett és alapállapot energiakülönbséget: A magsugár-négyzet várható értékei a gerjesztett és az alapállapotban. Ha az abszorbensben (A) és a forrásban (S) különbözik a mag helyén az elektronsűrűség, akkor izomér eltolódás lép fel. 27

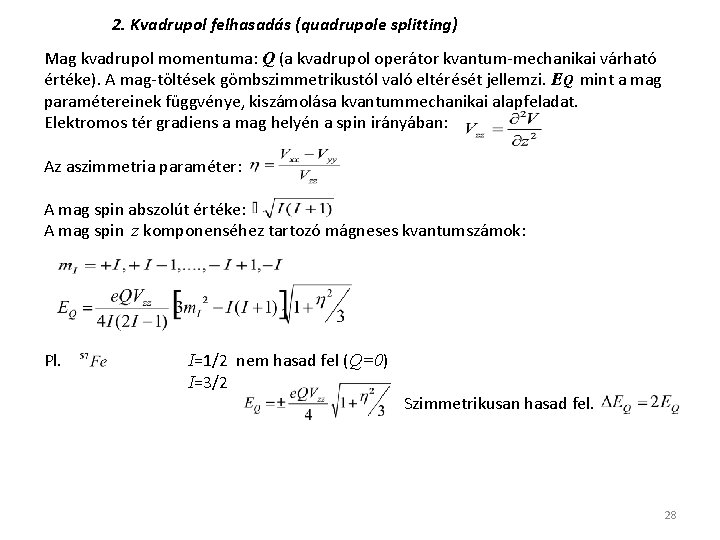

2. Kvadrupol felhasadás (quadrupole splitting) Mag kvadrupol momentuma: Q (a kvadrupol operátor kvantum-mechanikai várható értéke). A mag-töltések gömbszimmetrikustól való eltérését jellemzi. EQ mint a mag paramétereinek függvénye, kiszámolása kvantummechanikai alapfeladat. Elektromos tér gradiens a mag helyén a spin irányában: Az aszimmetria paraméter: A mag spin abszolút értéke: A mag spin z komponenséhez tartozó mágneses kvantumszámok: Pl. I=1/2 nem hasad fel (Q=0) I=3/2 Szimmetrikusan hasad fel. 28

3. Mágneses felhasadás (mag Zeeman-effektus) A mag m mágneses dipólmomentuma kölcsön hat a mag helyén lévő B mágneses indukcióval. γ giromágneses tényező, g. N a mag Landé-faktora, (függ az állapottól, gerjesztett állapotban ) - magneton, B mágneses tér (külső, belső). mag mágneses kvantumszám (I, I-1, …, 1 -I, -I). (2 I+1 db egymástól távolságra lévő alszint). Az alap és a gerjesztett állapot egyaránt felhasad. Az átmenet kiválasztási szabálya: A felhasadásnak és a kiválasztási szabálynak megfelelő Mössbauer-spektrum 6 vonalat tartalmaz az izomér eltolódás helyéhez képest szimmetrikusan (11. ábra). Izotróp polikristályos mintában a vonalak intenzitásának aránya: 3: 2: 1: 1: 2: 3. Anizotrop mintában általában mások az arányok. 29

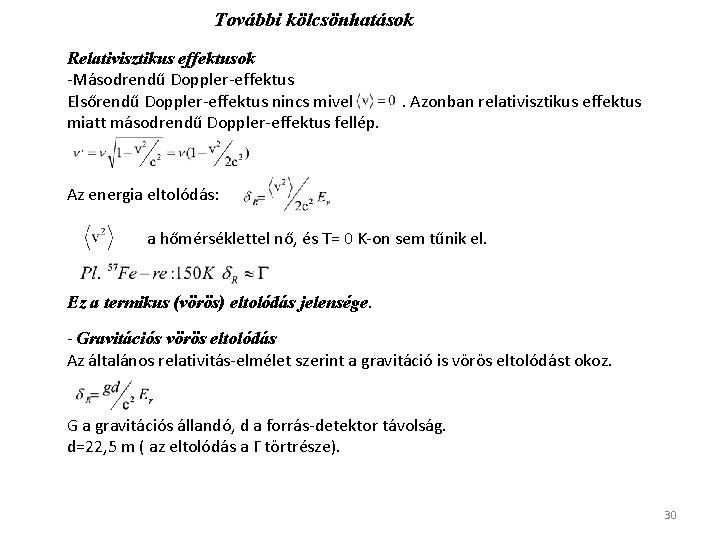

További kölcsönhatások Relativisztikus effektusok -Másodrendű Doppler-effektus Elsőrendű Doppler-effektus nincs mivel . Azonban relativisztikus effektus miatt másodrendű Doppler-effektus fellép. Az energia eltolódás: a hőmérséklettel nő, és T= 0 K-on sem tűnik el. Ez a termikus (vörös) eltolódás jelensége. - Gravitációs vörös eltolódás Az általános relativitás-elmélet szerint a gravitáció is vörös eltolódást okoz. G a gravitációs állandó, d a forrás-detektor távolság. d=22, 5 m ( az eltolódás a Γ törtrésze). 30

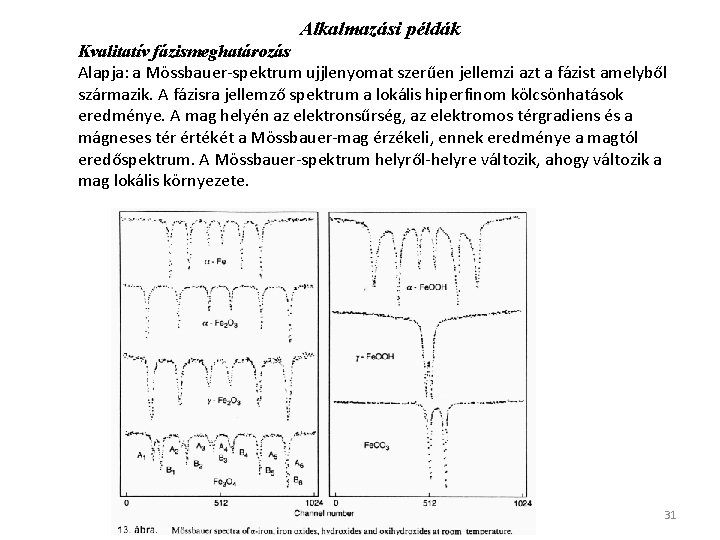

Alkalmazási példák Kvalitatív fázismeghatározás Alapja: a Mössbauer-spektrum ujjlenyomat szerűen jellemzi azt a fázist amelyből származik. A fázisra jellemző spektrum a lokális hiperfinom kölcsönhatások eredménye. A mag helyén az elektronsűrség, az elektromos térgradiens és a mágneses tér értékét a Mössbauer-mag érzékeli, ennek eredménye a magtól eredőspektrum. A Mössbauer-spektrum helyről-helyre változik, ahogy változik a mag lokális környezete. 31

Fe különböző vegyületei szobahőmérsékleten (13. ábra). a. α-Fe ferromágneses, 6 szimmetrikusan elhelyezkedő vonal a mágneses felhasadás miatt (belsőtér Bb=-33. 3 T). Az intenzitások aránya az egyes átmenetek foton kibocsátásának szögfüggésével kapcsolatos. b) α –Fe 2 O 3 ferromágneses. Nagyobb Bb belső mágneses tér. Izomér eltolódás is látszik, melynek oka az, hogy ebben a vegyületben Fe 3+ állapotban van a vas. Elektronszerkezete: 3 s 23 p 63 d 5 (α-Fe 3 d 6). Kevesebb d elektron kevésbé árnyékolja le az s elektronokat ⇒ nagyobb járulék a mag helyén. c) … - Ha több fázis van jelen a mintában, akkor a spektrumok szuperpozíciója mérhető. (14. ábra) α-Fe termikus oxidáció oxigén atmoszférában különböző hőmérsékleten. 32

Fe. Zr fémüveg Mössbauer-spektruma, és az ebből számolható kvadrupol felhasadás eloszlás különböző vaskoncentrációk mellett (15. ábra). Folytonos eloszlású belső elektromos térgradiens feltételezésével a spektrumok leírhatók. Az elektromos térgradiens eloszlása a vas koncentráció függvényében változik. 33

A Mössbauer-effektus alkalmazásai a modern tudományban Szilárdtest Fizika -Fonon spektrum vizsgálata (a Lamb-faktor változásán keresztül). -Fémek, ötvözetek mágnessége (mágneses felhasadás), spin oszcillációk vizsgálata. -Híg ötvözetek töltéssűrűsége. -Kristályszerkezeti hatások a mágneses és kvadrupol felhasadásra. -Fázisátalakulások (spektrum paraméterek hirtelen változása). -Relaxációs jelenségek vizsgálata. Kémia -Izomér shift az ionos állapotok meghatározását teszi lehetővé -kötési tulajdonságok kvadrupol felhasadás segítségével. Geológia Fázisanalízis (gyors és roncsolás mentes). Űrkutatás Meteoritok, holdkőzetek szerkezetvizsgálata, Mars-kutatás. 34
