Hasičský záchranný sbor Zlínského kraje Požáry v uzavřených prostorech a taktika hašení 19. 8. 2009 mjr. Petr Materna, KŘ Zlín

Požáry v uzavřených prostorech - charakteristika • při požárech uvnitř objektů je značně složitá výměna plynů, která závisí na: - vstupních a výstupních otvorech - výšce místnosti - požárním zatížení - směru a rychlosti větru - tlaku vzduchu • při uzavřených otvorech se objem hořící místnosti zaplňuje zplodinami hoření, zvyšuje se vnitřní tlak a dochází ke snižování rychlosti odhořívání • chceme-li zpomalit rozvoj požáru, musíme především zmenšit plochu přítokových otvorů na minimum

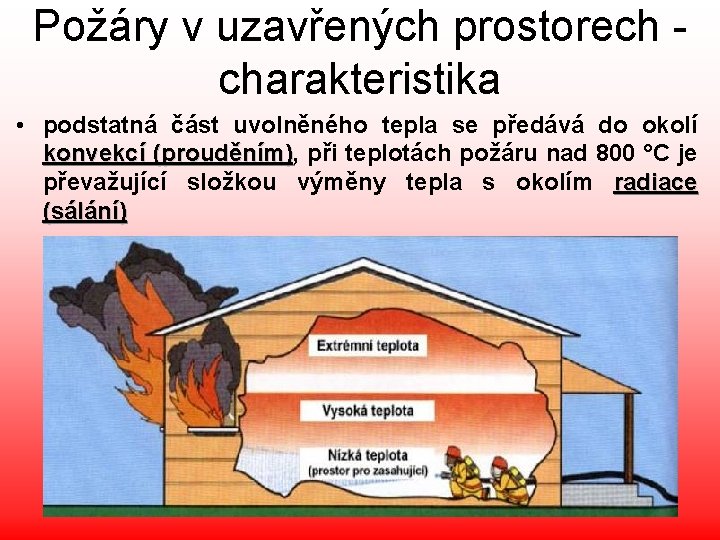

Požáry v uzavřených prostorech - charakteristika • podstatná část uvolněného tepla se předává do okolí konvekcí (prouděním), při teplotách požáru nad 800 °C je (prouděním) převažující složkou výměny tepla s okolím radiace (sálání)

Požáry v uzavřených prostorech - charakteristika • produkty tepelného rozkladu (pyrolýzy) se mísí se vzduchem a vytváří kouř • v něm se obvykle nachází jak běžné látky (dusík, oxid uhličitý, vodní pára, uhlík), tak látky toxické (oxid uhelnatý, oxid siřičitý, oxid fosforečný, oxidy dusíku, fosgen, fluorovodík, chlorovodík, sirovodík) • kouř má za následek také snížení obsahu kyslíku v prostoru • obsah pevných částic ovlivňuje hustotu kouře nebo také jeho průzračnost – snížená viditelnost

Nebezpečí vyplývající z hořlavosti zplodin hoření Vlastnosti zplodin hoření: - toxicita - vysoká teplota - hořlavost Při požárech v uzavřených prostorech (byty, sklady, obchody, sklepy, kanceláře atd. ) hrozí především nebezpečí: - Rolloveru (žíhavé plameny) Rolloveru - Flashoveru (náhlé vzplanutí plynů v celém prostoru) Flashoveru - Backdraftu (explozivní hoření) Backdraftu

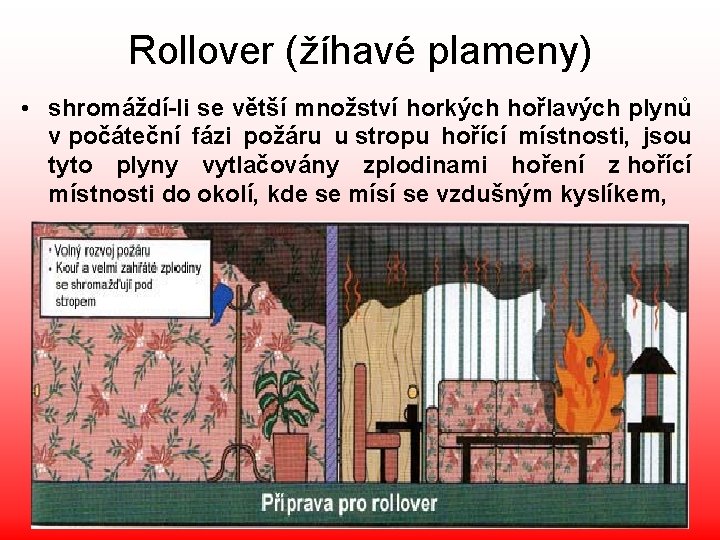

Rollover (žíhavé plameny) • shromáždí-li se větší množství horkých hořlavých plynů v počáteční fázi požáru u stropu hořící místnosti, jsou tyto plyny vytlačovány zplodinami hoření z hořící místnosti do okolí, kde se mísí se vzdušným kyslíkem,

Rollover (žíhavé plameny) • jestliže koncentrace hořlavých plynů dosáhne mezí hořlavosti, dojde k jejich vznícení a rychlému rozšíření požáru • plameny se šíří velkou rychlostí v úrovni stropu na velké vzdálenosti do té doby, dokud nevyhoří všechny vzniklé hořlavé plyny

Rollover (žíhavé plameny) • zasahující hasiči se musí pohybovat v ohrožených prostorách při zemi a s nejvyšší opatrností, • při hasebních pracích je důležité se soustředit na uhašení ohniska požáru, neboť rollover vzniká pouze při intenzivním vývinu hořlavých plynů a par http: //www. youtube. com/watch? v=x. Jkv 1 x. S-1 YY&NR=1 http: //www. youtube. com/watch? v=Pa. F 8 ope 1 F 2 s&feature=related

Flashover (náhlé vzplanutí plynů v celém prostoru) • hlavní příčinou tohoto jevu je současné zahřátí všech hořlavých hmot v místnosti zplodinami hoření na takovou teplotu, při níž uvolňují ze svého objemu hořlavé plyny a páry • v momentě, kdy se koncentrace těchto plynů a par dostane nad spodní mez výbušnosti (teplota v místnosti je v tu dobu více než 800 ºC), dojde k náhlému vzplanutí všech hořlavých materiálů v celém prostoru hořící místnosti najednou • nebezpečí flashoveru je v tom, že úplně ruší zásadu při zemi je menší teplo a zasahující hasiči se mohou během zlomku sekundy ocitnout doslova v moři plamenů

Flashover (náhlé vzplanutí plynů v celém prostoru)

Flashover (náhlé vzplanutí plynů v celém prostoru) • prevencí před flashoverem je dostatečné chlazení hořící místnosti a všech předmětů v ní roztříštěným proudem vody, • důležité je neustále přemisťovat směr proudu od stropu na hořící předměty a zpět http: //www. youtube. com/watch? v=Whgvt-i 8 Wa. U http: //www. youtube. com/watch? v=ct 5 YIk. M 9 n. Mc

Backdraft (explozivní hoření) • po fázi volného rozvoje může při požáru v uzavřené místnosti dojít k takovému poklesu koncentrace kyslíku ve vzduchu, že není možné další plamenné hoření, • hořící místnost je zcela zaplněna hustým kouřem, teplota v místnosti může dosahovat až 500 ºC, tlak vzduchu rychle roste

Backdraft (explozivní hoření) • vnikne-li do místnosti čerstvý vzduch s normální koncentrací kyslíku, naředí směs horkých plynů pod jejich horní mez výbušnosti a může dojít k výbuchu plynů a par v zasažené místnosti

Backdraft (explozivní hoření) • částečnou ochranou nebo zmenšením síly backdraftu je vytvoření větracích otvorů na nejvyšším místě nebezpečné budovy • nebezpečné zahřáté plyny tak uniknou do okolního prostředí a sníží nebezpečí exploze v místnosti http: //www. youtube. com/watch? v=ka. Iilh_7 n. FI http: //www. youtube. com/watch? v=0 Ok. ILTds. Y 8 o http: //www. youtube. com/watch? v=1 c. H 79 e. Pz_l 8&feature=related

Taktika hašení v uzavřených prostorech

Vstup do uzavřeného prostoru Na požár za dveřmi upozorňuje: - únik kouře netěsnostmi - vysoká teplota vstupních dveří – roztečené plastové díly (klika, štítek zámku) - zvukové efekty při podsávání vzduchu dovnitř Základní ochrana: - kompletní ustrojení ochrannými prostředky - poloha co nejblíže k podlaze (na kolenou nebo ležet) - krytí se za konstrukce - připravený zavodněný útočný proud

Vstup do uzavřeného prostoru Taktika vstupu: - vyzkoušet teplotu dveří: - rukou zdola nahoru nebo - stříknout vodu na povrch dveří a pozorovat zda se odpařuje

Vstup do uzavřeného prostoru - připravit si roztříštěný proud - jeden hasič otevře dveře na dobu cca 1 -2 sekundy a druhý pod úhlem 45º vstřikuje roztříštěný proud s nastaveným úhlem výstřiku asi 60º – chlazení prostoru 3 D vodní mlhou - poté se dveře zavřou na cca 5 sekund a proces se takto znovu 2 x opakuje

Vstup do uzavřeného prostoru - následuje vstup do prostoru, kde pravidelně aplikujeme pulsy 3 D vodní mlhy do prostoru nad sebou http: //www. youtube. com/watch? v=z. NATO 3 w 6 zmg&feature=related

Při otevírání dveří pozor na možný výskyt obětí – nebezpečí poranění oběti !

Pohyb v neznámém prostředí Zásady pohybu v zakouřeném prostředí: - nedělitelnost průzkumné skupiny – neustálý kontakt - pohybovat se po čtyřech – ochrana proti pádu - pohyb při stěně – ochrana při pádu stropu či propadu podlahy - postupovat podél zdi ve směru hodinových ručiček s jednou rukou na stěně a druhou na podlaze

Pohyb v neznámém prostředí Zásady pohybu v zakouřeném prostředí: - po schodech sestupovat pozpátku - pamatovat na únikovou cestu - táhnout za sebou lano či hadici, případně značit si cestu - používat termokameru (vyhledávání obětí a ohniska požáru, kontrola teploty okolí) a jiné techn. prostředky (bourací sekera, masky pro vyvádění osob atd. )

Pohyb v neznámém prostředí Značení: a) tužkou nebo páskou Započatý průzkum Dokončený průzkum Vyvedení osob

Pohyb v neznámém prostředí b) pryžovými pásky Započatý průzkum Dokončený průzkum

Hašení 3 D vodní mlhou • hašení 3 D vodní mlhou slouží hlavně k bezpečnému přiblížení se ohnisku požáru a zamezení možnosti Flashoveru nebo Backdraftu v průběhu požárního zásahu • vodní mlha je aplikována pomocí krátkých výstřiků (pulsů) kombinovanou proudnicí s nastaveným úhlem výstřiku asi 60°, namířenou pod úhlem 45° ke stropu

Hašení 3 D vodní mlhou • tímto způsobem dochází k odpařování vody pouze v pásmu horkých plynů, tedy ve volném 3 D prostoru, narozdíl od klasické taktiky, kdy se voda odpařuje také od přehřátého povrchu stropů a stěn • testy bylo prokázáno, že při použití 3 D vodní mlhy dochází k rychlejší redukci teploty v prostoru, vzniká méně páry a nedochází k porušení tepelné rovnováhy v prostoru • oproti tomu při použití tradičních metod dochází k porušení teplotní rovnováhy v prostoru, snížení viditelnosti, a popálení hasičů horkými plyny a párou

Hašení 3 D vodní mlhou • použití vodních pulsů, tj. krátkých (0, 5 sekundy) výstřiků z proudnice při tlaku nad 0, 5 MPa

Hašení 3 D vodní mlhou • pro chlazení kouře lze využít i delší pulsy, při kterých pohybujeme proudnicí ve tvaru písmen: - T (vhodné pro hašení místnosti o ploše do 10 m²) - O (vhodné pro hašení místnosti o ploše 10 – 20 m²) - Z (vhodné pro hašení místnosti o ploše 20 – 30 m²)

Hašení 3 D vodní mlhou • 3 D vodní mlha vzniklá pohybem ve tvaru písmena O • 3 D vodní mlha vzniklá pohybem ve tvaru písmena Z http: //www. youtube. com/watch? v=m. Bb 2 q. MZMr. ZQ&feature=related http: //www. youtube. com/watch? v=Bh 8136 Be-a. U

Taktika „pulsing – penciling“ (pulsování – tužkování) • kombinuje metodu krátkých pulsů 3 D mlhy a přímého hašení • používá se v případě, že vidíme pod vrstvou kouře ohnisko a můžeme k němu postupovat http: //www. youtube. com/watch? v=k. LYEe. MHsc 5 s&feature=related http: //www. youtube. com/watch? v=a. Wz. TW 2 gs. RII

Taktika „pulsing – penciling“ manipulace s proudnicí • pro rychlejší a snadnější manipulaci se v tomto případě jednou rukou drží hubice a druhou pohyblivá rukojeť proudnice • úhel výstřiku a intenzita dodávky vody se mění pouze pohybem pákou, ruka svírající hubici ji drží na pevno ! pákou

Práce s proudnicí při ochraně před Flashoverem • pokud se hasiči v průběhu hasebních prací i přes bezpečnostní opatření dostanou do přímého ohrožení flashoverem, je nutné: - okamžitě zalehnout obličejem dolů s hlavou ve směru plamenů co nejblíže k sobě

Práce s proudnicí při ochraně před Flashoverem - vytvořit nad sebou ochranu v podobě vodního štítu http: //www. youtube. com/watch? v=Mp. Dd. WLlkj. Cw&feature=related

Použití zařízení COBRA • zařízení COBRA je speciální vysokotlaké zařízení, zabudované do zásahového požárního automobilu, vyráběné švédskou společností CCS AB, určené pro: - řezání konstrukcí a otvorů ve všech staveb. materiálech - hašení požárů - ochlazování a efektivní snížení teploty v prostoru požáru - práci ve výbušném prostředí, např. při přečerpávání nebezpečných hořlavých látek

Použití zařízení COBRA • tímto zařízením můžeme ve stěnách, dveřích, oknech, stropech i střechách řezat úzkým paprskem vody otvory různých velikostí

Použití zařízení COBRA • po proniknutí vody tímto otvorem, který zpravidla vytvoříme jen velmi malý, se úzký paprsek vody promění v oblak mlhy a páry, který ochladí pásmo přípravy a hoření

Použití zařízení COBRA • můžeme tak s velmi malým množstvím vody uhasit požár bytu, výrobní haly, půdního prostoru apod. , bez přímého vstupu hasičů do požárem zasaženého prostoru nebo zasažený prostor významně ochladit a vytvořit bezpečnější prostředí pro hasiče a další vedení zásahu „klasickým způsobem“ • vznik velkého množství páry je však také spojen s rizikem opaření, není proto vhodné použití tohoto postupu hašení, pokud jsou uvnitř prostoru osoby http: //www. youtube. com/watch? v=VBLBo. Qh. MWb. A&feature=related

Využití přetlakové ventilace

Princip • tak jako proud vzduchu za projíždějícím nákladním autem, tak proud z ventilátoru sebou rovněž táhne i okolní vzduch • pokud je odpor pohybu nízký, vytvořený proud vzduchu je větší • vzduch zachycený tímto způsobem tvoří značnou část proudu vzduchu přetlakové ventilace, který se liší podle velikosti vstupních a výstupních otvorů budovy

Výhody • • • odvádění toxických zplodin hoření snížení teploty v prostoru zásahu zlepšení viditelnosti rychlejší a bezpečnější přístup k ohnisku požáru pára z hasební vody je proudem vzduchu odváděna od zasahujících hasičů • snížení nebezpečí vzniku celkového vzplanutí (flashover) • vytvoření bezpečných evakuačních cest • pomoc při dohledávání ohnisek požáru

Nevýhody • může vyvolat opětovné vznícení již nehořících ohnisek požáru • pokud je ohnisko požáru v blízkosti přiváděcího otvoru, hrozí rozšíření požáru uvnitř budovy a ohrožení osob v budově • v budovách se zavěšenými stropy nebo dutými konstrukcemi stěn se nedoporučuje nasazovat (nebezpečí skrytého šíření požáru) • při vytváření odváděcího otvoru při již nasazeném ventilátoru mohou z tohoto otvoru nečekaně a prudce vyšlehnout žíhavé plameny (rollover), kouř a teplo • pokud hrozí nebezpečí žíhavých plamenů (rollover), nesmí se přetlaková ventilace použít !!!

Zásady použití I. ) Odváděcí otvor • před použitím vytvořit odváděcí otvor (co nejblíže požárnímu ohnisku) přibližně stejně velký jako přiváděcí otvor (poměr v rozsahu 0, 75 až 1, 5) • odváděcí otvor je nejvhodnější zvolit na závětrné straně, můžeme jej ovšem vytvořit i v pravém úhlu ke směru větru (vítr vanoucí rychlostí větší než 40 km/h, působící proti odváděcímu otvoru, může negativně ovlivnit účinky přetlakové ventilace)

Příklady špatně zvolené velikosti odváděcího otvoru a) příliš malý - kouř nemůže být plynule odváděn z prostoru a dochází pouze k jeho rozvíření - u vstupního otvoru je to možné cítit jako nárazy vzduchu a dále jako zpětný proud u krajů dveří - je tím výrazně podporován proces hoření

Příklady špatně zvolené velikosti odváděcího otvoru b) příliš velký nebo příliš mnoho - vytvořený proud vzduchu dosáhne maximální hodnoty, ale rychlost uvnitř je příliš nízká a celkový čas větrání se zvýší - v prostoru nevznikne dostatečný přetlak a kouř není účinně odváděn

Zásady použití • přetlakový ventilátor umístit vně odvětrávaného prostoru tak, aby vzduchový kužel zabíral celou plochu přiváděcího otvoru (vzdálenost ventilátoru = cca délka úhlopříčky přiváděcího otvoru) nebo strhával proud vzduchu tak, aby se kouř nevracel zpět (turbo) a) obvyklý způsob b) turbo

Zásady použití • v případě, že přívodní otvor je větší než je schopen vzduchový kužel pokrýt, umístí se dva ventilátory vedle sebe

Zásady použití • správné umístění zařízení umožní zvětšit vytvořený proud vzduchu o vzduch z okolí a rovněž se zajistí dobré utěsnění dveří - kolem krajů vstupních dveří vzduch nebude profukovat zpět ani unikat

Zásady použití • tento dveřní adaptér je ukončen rozšířeným koncem, který po nafouknutí dokonale utěsní dveřní prostor a tím zamezí zbytečným ztrátám proudícího vzduchu nebo dodávané pěny

Zásady použití • před nasazením mít připraven zavodněný útočný proud • je nutné zajistit, aby nemohlo odváděcím otvorem dojít k přenosu požáru do okolí (např. použitím deflektoru) • nezdržovat se zbytečně v proudu přiváděného vzduchu (snížení účinnosti ventilace, nebezpečí zranění drobnými předměty) • nepohybovat se v blízkosti odváděcího otvoru • nepohybovat se mezi ohniskem požáru a odváděcím otvorem • neprovádět hašení z vnější strany objektu přes odváděcí otvor • při přenášení ventilátoru vypnout pohonnou jednotku

Zásady použití II. ) Bez odváděcího otvoru • pokud odváděcí otvor nelze vytvořit (sklepy, garáže atd. ), odvádí se kouř a zplodiny hoření horní polovinou přiváděcího otvoru (hrozí nebezpečí žíhavých plamenů) – vždy mít připraven zavodněný útočný proud a krýt se !!! • ventilátor se umisťuje tak, aby vzduchový kužel pokrýval pouze dolní polovinu přiváděcího otvoru

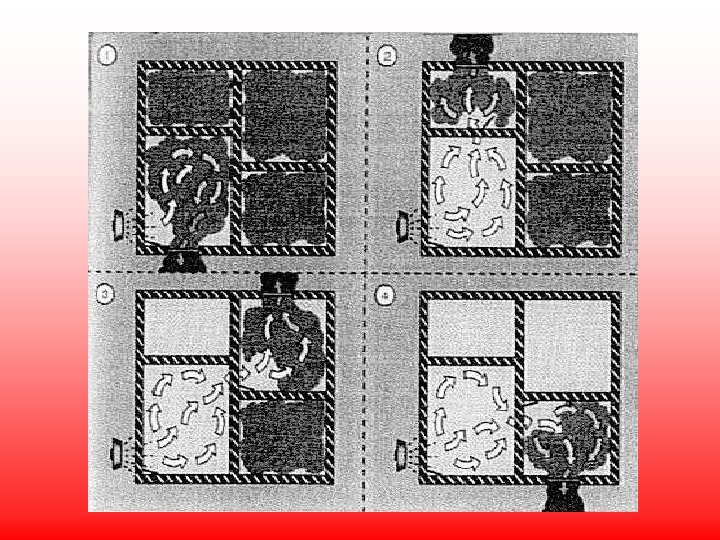

Princip postupného odvětrání budovy • při zakouření více místností v budově lze každou místnost odvětrat samostatně pomocí vhodně zvolených přiváděcích a odváděcích otvorů • zabraňuje rozšíření požáru, kouře a zplodin hoření do nezasažené části budovy vytvořením přetlaku (v těchto prostorech se odváděcí otvory nevytváří)

Zdroje 1. MV GŘ HZS ČR. Konspekt odborné přípravy JPO – 1 -1 -05 Produkty hoření. Ostrava: SPBI, 1999 2. MV GŘ HZS ČR. Konspekt odborné přípravy JPO – 1 -1 -10 Výměna plynů při požáru. Ostrava: SPBI, 1999 3. MV GŘ HZS ČR. Konspekt odborné přípravy JPO – 1 -2 -06 Záchrana osob při požárech. Ostrava: SPBI, 2001 4. MV GŘ HZS ČR. Konspekt odborné přípravy JPO – 1 -3 -02 Hašení požáru a řezání konstrukcí vysokotlakým zařízením COBRA. Praha: MV GŘ HZS ČR, 2005 5. MV - ředitelství HZS ČR. Taktika nasazení nuceného odvětrání při zdolávání požárů. Praha: 150 -HOŘÍ č. 8/1998 6. MV GŘ HZS ČR. Bojový řád JPO - ML č. 9 Přetlaková ventilace při zdolávání požáru. Odvedení horkého kouře. Ostrava: SPBI, 2001

Zdroje 7. TWRDÝ, M. Poznatky ze zásahové činnosti s využitím přetlakové ventilace. Praha: 150 -HOŘÍ č. 5/2000 8. reklamní materiály firmy ZAHAS 9. www. flashover. fr 10. http: //athom. sweb. cz/3 Dtakt. html
