Harmonogram jako narzędzie do zarządzania czasem wg CIOB oraz warunków FIDIC Andrzej Wybranowski

Rola harmonogramu przykłady o o o Kontrola realizacji prac i zasobów Analiza długości aktywności Możliwość ustalenia ścieżki krytycznej Analiza możliwości przyspieszenia prac Analiza skutków opóźnień Dokument pomocniczy przy ustalaniu kosztów na skutek opóźnienia, spowolnienia czy zmiany sekwencji prac

CZYM JEST CIOB

Guide to Good Practice in the Management of Time in Complex Projects Przewodnik po Dobrych Praktykach w Zarządzaniu Czasem w kompleksowych projektach

Zakres Przewodnika 1. Proces zarządzania czasem: 1. Planowanie 2. Przygotowanie, Rewizja i Aktualizowanie Harmonogramu 3. Dokumentowanie zdarzeń/monitorowanie postępu 4. Raportowanie 5.

ZAKRES SZKOLENIA o Omówienie zasad harmonogramowania w ramach Przewodnika o Analiza zapisów warunków FIDIC (Żółta książka 1999 oraz 2017) w zakresie harmonogramu w świetle Przewodnika

Rodzaje harmonogramów o Harmonogram na etapie: n n n początkowym/rozwojowym Przetargu (wyboru wykonawcy inwestycji) Realizacji Testów Powykonawczy

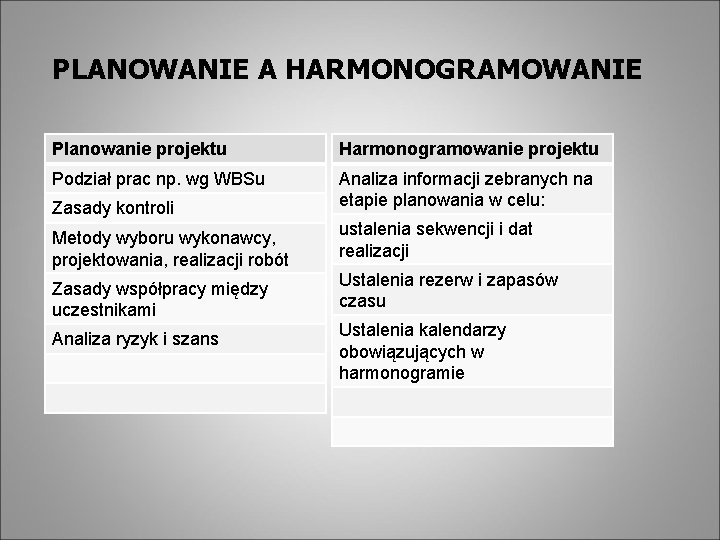

PLANOWANIE A HARMONOGRAMOWANIE Planowanie projektu Harmonogramowanie projektu Podział prac np. wg WBSu Analiza informacji zebranych na etapie planowania w celu: Zasady kontroli Metody wyboru wykonawcy, projektowania, realizacji robót Zasady współpracy między uczestnikami Analiza ryzyk i szans ustalenia sekwencji i dat realizacji Ustalenia rezerw i zapasów czasu Ustalenia kalendarzy obowiązujących w harmonogramie

Przygotowanie harmonogramu (stopień szczegółowości)

Przygotowanie harmonogramu - WBS (Work Breakdown Structure) Struktura Podziału Pracy struktura podziału całego zakresu prac na zarządzalne pakiety

Przygotowanie Harmonogramu- kodowanie o Kody identyfikujące aktywność o Możliwość kodowania na wielu poziomach w miarę aktualizowania harmonogramu o coraz bardziej szczegółowe dane

Ustalanie długości trwania aktywności o Na niskim poziome szczegółowości o (doświadczenie, porównanie z innymi projektami) o Na średnim poziome szczegółowości o (standardy, doświadczenie, dane od podwykonawców)

Ustalanie długości trwania aktywności o Planowanie na poziomie wysokiej szczegółowości o Ponadto: standardy techniczne (np. czas wiązania betonu) i produktywności o benchmarking

Ustalanie długości trwania aktywności (zasoby) EMPIRYCZNIE VS ILOŚCIOWO

Ustalanie długości trwania aktywności (zasoby) o Poziomowanie zasobów: n Zmniejszenie zasobów w celu wypełnienia zapasów czasu n Zwiększenie czasu trwania niekrytycznych czynności

Przygotowanie Harmonogramu Kalendarze o. Dni i godziny pracy na projekcie o. Okres dostępności danego zasobu o. Wyjątki w danym kalendarzu o. Osobne kalendarze ze względu na specyfikę prac o. Kalendarze w zależności od stopnia szczegółowości

Techniki obrazowania harmonogramu Diagram Belkowy

Techniki obrazowania harmonogramu Diagram linii balansów (line-of-balance diagram)

Techniki obrazowania harmonogramu Diagram łańcucha czasu (time-chainage diagram)

Techniki obrazowania harmonogramu Diagram strzałkowy (arrow-diagram method, ADM)

Techniki obrazowania harmonogramu Diagram nadrzędności (precedence-diagram method, PDM)

Techniki obrazowania harmonogramu Diagram belkowy z logiką (linked bar chart)

Przygotowanie harmonogramu - ścieżka krytyczna o To najdłuższa ścieżka aktywności w harmonogramie, prowadząca od początku harmonogramu do jego końca o Kalkulacja ścieżki krytycznej w programach komputerowych

Przygotowanie harmonogramu – logika o o Inżynieryjna (twarda) Preferencyjna (miękka) Zasobowa Obszarowa

Przygotowanie harmonogramu – logika o Logiczne możliwości o RR, ZZ, RZ, ZR o Lag (lead) np. : lagged ZZ

Przygotowanie harmonogramu – logika o Lagged RR oraz ZZ

Przygotowanie harmonogramu – logika, drabiny

Przygotowanie harmonogramu – logika o Negatywny lag

Przygotowanie harmonogramu – logika o Ograniczenia: n Elastyczne (np. ASAP) n Moderowane (np. Zero Wolnego ZP) n Sztywne (np. Musi się skończyć w)

Przygotowanie harmonogramu – zapas czasu o o Zapas czasu a rezerwa Wolny zapas czasu Całkowity zapas czasu Negatywny zapas czasu

Harmonogram – inne kwestie o o o o Harmonogram jako część Umowy Raport towarzyszący Zapewnienie jakości Kontrola i rewizja Aktualizacja Time Impact analisys (TIA) Windows Analisys (tutaj jako odmiana TIA)

o awybranowski@solivan. pl o 507607744

Analiza prospektywna vs retrospektywna o Pierwsza ścieżka krytyczna składa się z czynności A, B, C, D, połączonych kolejno A->B->C->D, każda trwa 2 miesiące (razem 8 miesięcy). o Istnieje jeszcze druga ścieżka krytyczna: czynność E trwająca 8 miesięcy. o B zostało opóźnione o 5 dni przez Zamawiającego. o W dniu rozpoczęcia C postanowiono przyspieszyć prace o 5 dni i to nastąpiło. o Jaki powinien być rezultat jeżeli E zostało opóźnione przez Wykonawcę o 5 dni ?

KWESTIE DO UWZGLĘDNIENIA PRZY TWORZENIU TREŚCI HARMONOGRAMU

Programy do harmonogramowania o Każde oprogramowanie działa na podstawie własnych algorytmów dlatego wprowadzając te same dane nie musimy otrzymać tych samych rezultatów o Lista preferowanych cech programu w załączniku nr 2 do Przewodnika

Zakres Przewodnika 1. Stopień skomplikowania projektu Prosty Projekt Skomplikowany projekt Posiada wszystkie wymienione cechy np: Posiada jedną z wymienionych cech np: Projektowanie poprzedza budowę Jeden czas na ukończenie Mniej niż 10 podwykonawców Jeden generalny wykonawca Krótszy niż 9 miesięcy Prace projektowe w trakcie budowy Wiele kamieni milowych/etapów Więcej niż 20 podwykonawców Wielu wykonawców Dłuższy niż 12 miesięcy

Harmonogram w Warunkach FIDIC 1999 (żółta książka) o Porządek w jakim Wykonawca zamierza wykonywać Roboty o Okresy przeznaczone na przeglądy o Porządek i koordynację inspekcji i prób o Obowiązek rewizji za każdym razem gdy harmonogram stanie się nieaktualny z postępem prac lub z obowiązkami Wykonawcy o Raport towarzyszący: (…) o (iii) szczegóły co do racjonalnych szacunków każdej kategorii Personelu (…) dla każdego większego etapu budowy

Harmonogram w Warunkach FIDIC 2017 (żółta książka) o Wersja elektroniczna oprócz papierowej o Obowiązek stosowania oprogramowania o Data Rozpoczęcia i Czas na Ukończenie, w tym dla Odcinka o Data Dostępu do Terenu Budowy o Kolejność (porządek) Robót (1999) o Okresy Przeglądów (1999) o Kolejność (porządek) i trwanie inspekcji (1999)

Harmonogram w Warunkach FIDIC 2017 (żółta książka) o W rewizji harmonogramu: kolejność i okres trwania prac naprawczych na skutek wadliwego wykonawstwa (s. 7. 5, 7. 6). o Wszystkie aktywności wymienione w Wymaganiach Zamawiającego połączone logiczne z uwzględnieniem z WP, WK oraz PP i PK, zapasów czasu i ścieżek krytycznych o Lokalnie rozpoznane dni przerwy od pracy i święta/wakacje o Kluczowe daty dostarczenia Materiałów i Sprzętu

Harmonogram w Warunkach FIDIC 2017 (żółta książka) o Dla rewizji i każdej czynności: aktualny postęp prac, opóźnienie i efekt opóźnień na inne aktywności o Raport towarzyszący: (…) o (iii) szczegóły co do racjonalnych szacunków każdej kategorii Personelu (1999) o (v)propozycje przezwyciężenia opóźnień o Obowiązek rewizji za każdym razem gdy harmonogram stanie się nieaktualny z postępem prac lub z obowiązkami Wykonawcy (1999)

Praktyka w Polsce o o o a. stopnie szczegółowości b. zintegrowanie z innymi danymi c. brak danych od Zamawiającego d. braki w zespole Wykonawcy e. ukazywanie rezerwy/zapasu czasu f. wymagania FIDIC 2017 – czy realne?
