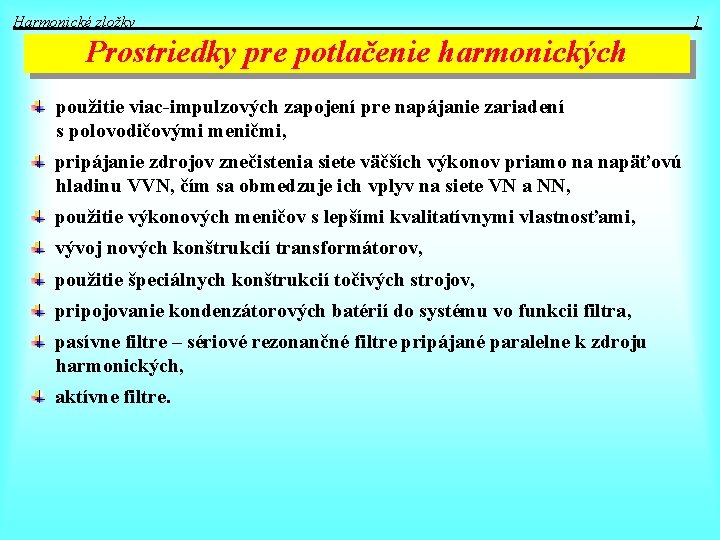

Harmonické zložky Prostriedky pre potlačenie harmonických použitie viac-impulzových zapojení pre napájanie zariadení s polovodičovými meničmi, pripájanie zdrojov znečistenia siete väčších výkonov priamo na napäťovú hladinu VVN, čím sa obmedzuje ich vplyv na siete VN a NN, použitie výkonových meničov s lepšími kvalitatívnymi vlastnosťami, vývoj nových konštrukcií transformátorov, použitie špeciálnych konštrukcií točivých strojov, pripojovanie kondenzátorových batérií do systému vo funkcii filtra, pasívne filtre – sériové rezonančné filtre pripájané paralelne k zdroju harmonických, aktívne filtre. 1

Harmonické zložky 2 Pasívne filtre Umiestnenie pasívnych filtrov Druhy pasívnych filtrov Hornopriepustný filter prvého rádu Tlmený hornopriepustný filter prvého rádu Sériový rezonančný filter druhého rádu

Harmonické zložky Tlmený sériový rezonančný filter druhého rádu 3 R 5 R 7 R 11 h L 5 L 7 L 11 h C 5 C 7 C 11 h Paralelné zapojenie filtrov

Harmonické zložky 4 Využitie sériového rezonančného filtra druhého rádu U R L ZR C a) Uf. L Uf. C L Ufr C b) Napäťový rezonančný obvod a) základná schéma b) princíp činnosti obvodu

Harmonické zložky 5 Fázová charakteristika impedancie rezonančného obvodu Reaktančná charakteristika sériového rezonančného obvodu

Harmonické zložky Prúdová charakteristika sériového rezonančného obvodu Činiteľ akosti Činiteľ rozladenia 6

Harmonické zložky 7

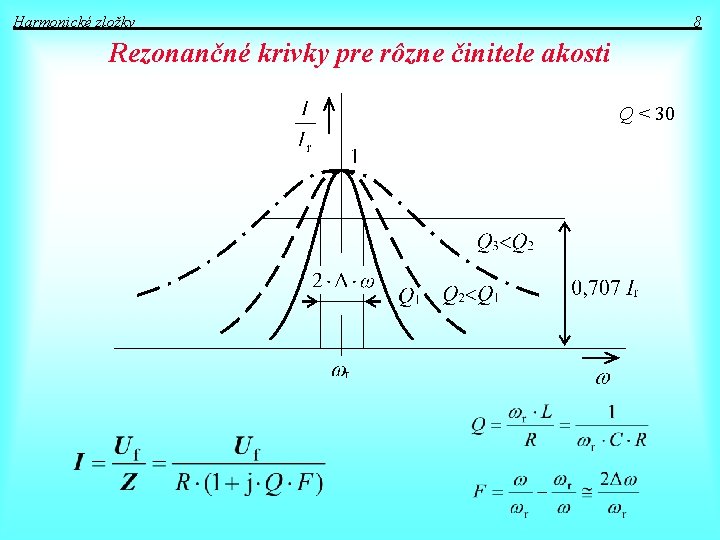

Harmonické zložky 8 Rezonančné krivky pre rôzne činitele akosti Q < 30

Harmonické zložky 9 Ladenie filtrov a ich účinnosť Prúd filtrom pre naladenú harmonickú: Rezonančná uhlová frekvencia filtra: Účinnosť filtra:

Harmonické zložky 10 Určenie parametrov filtra Celkový kompenzačný výkon kondenzátorov: pre h = hr Výkonové zložky kondenzátorov

Harmonické zložky 11

Harmonické zložky Trvalé dovolené preťaženie kondenzátorov: 12

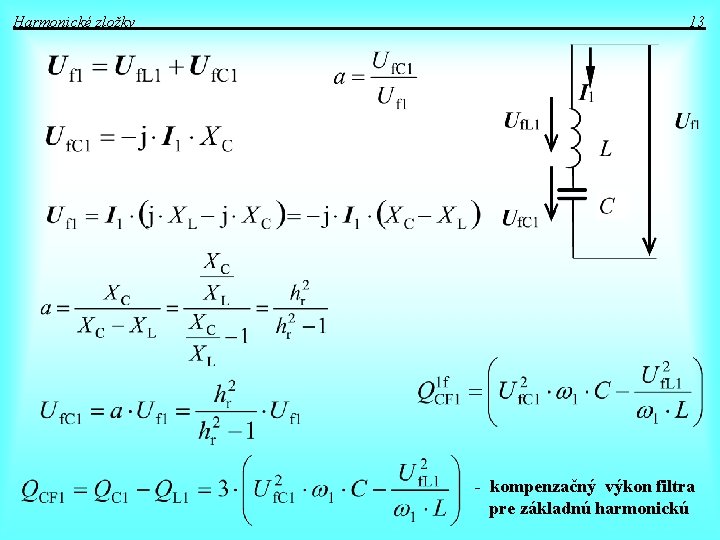

Harmonické zložky 13 - kompenzačný výkon filtra pre základnú harmonickú

Harmonické zložky 14

Harmonické zložky 15

Harmonické zložky Pre jednofázový 16 filter

Harmonické zložky 17 Filtračnokompenzačné zariadenie (stanica) 110/27 k. V 3, 2 Mvar 27 k. V 0, 77 Mvar Q 1 QM 1, 69 Mvar QQCC 3 filter 5. harmonickej dekompenzačná vetva filter 3. harmonickej 27/5 k. V Q 6 Q 7 QD QC QC 5 A A A F F F IC LF LD LF ID IC F F CF CF koľaj
