HARDWARE Unidades funcionais de um computador Processador ou

HARDWARE

Unidades funcionais de um computador • Processador ou CPU • Dispositivos de entrada (input) • Dispositivos de saída.

C. P. U. (Central Processing Unit ) UNIDADE CENTRAL de PROCESSAMENTO -Secção de aquisição e descodificação de instruções. Aquisição descodificação: - Unidade de e Controlo - Unidade Aritmética e Lógica (ALU) - Memória (Registos) U. C. Aquisição A. L. U. Descodificaç ão Memória (Registos) Volta

C. P. U. (Central Processing Unit ) UNIDADE CENTRAL de PROCESSAMENTO Comunicação interna - Permite ligar os diferentes componentes internos do microprocessador ( P) aos componentes externos a este. - Faz a ligação entre o P e o barramento. Comunicaçã o interna U. C. Aquisição Descodificaç ão Memória (Registos) A. L. U. Volta

Evolução dos microprocessadores Década de 70 • Intel produz microprocessador com sucesso comercial (8088 e 8086, 4. 75 MHz e 8 MHz sobre uma bus 16 bits). 1981 • IBM produz primeiro computador pessoal (IBM – PC): - incluía o processador 8088 - MS-DOS como sistema operativo, ficou conhecido por PC-DOS. Volta

Evolução dos microprocessadores 1982 • Standard PC-IBM - Microprocessador da família x 86, - Sistema Operativo MS-DOS. • Compatibilidade entre computadores • Criação dos microprocessadores da família x 86 • IBM lança computador equipado com P 80286 desempenhando entre 1, 2 e 2, 6 MIPS (Million Instructions Per Second). Volta

Evolução dos microprocessadores 1985 • Surge o P 80386 (bus 32 bits) desempenhando entre 5 e 16 MIPS. 1989 • Aparece o P 80486 desempenhando entre 20 e 54 MIPS. 1993 • Surge o Pentium (bus 64 bits) com um desempenho superior a 100 MIPS. Volta

Arquitectura dos processadores Outra arquitectura foi desenvolvida pela Motorola para os Apple Macintosh. (incompativel com o PC IBM). Passaram a existir duas arquitecturas de processadores: • CISC (Complex Intruction Set Computing) • RISC (Reduced Intruction Set Computing) Volta

Ciclos do processador • Relógio (Clock): - Gera impulsos para o processador - A cada impulsos o processador efectua uma operação (instrução simples). Volta

Memórias de um sistema informático MEMÓRIA PRINCIPAL - R. A. M. (Random Access Memory) - R. O. M. (Read Only Memory) - etc. . . MEMÓRIA AUXILIAR - Discos rígidos (“Hard Disks”) - Disquetes (“Floppy Disks”) - Discos compactos (CDs) - etc. . . Volta

Memória Principal, central ou primária • Mais próxima do processador (pouca capacidade de armazenamento). • Armazena instruções e os dados que o processador vai utilizar e também os resultados intermédio e finais do processamento

Memória Principal • Volátil (tem a necessidade de estar constantemente a ser alimentada por corrente eléctrica) • Quando se desliga o computador, a informação que esta tem, perde-se.

MEMÓRIA PRINCIPAL R. A. M. - Memória de Acesso Aleatório - Memória de Leitura e Escrita - Guarda a informação temporáriamente R. O. M. - Memória só de Leitura - Memória de Acesso Aleatório - Guarda a informação permanentemente Volta r

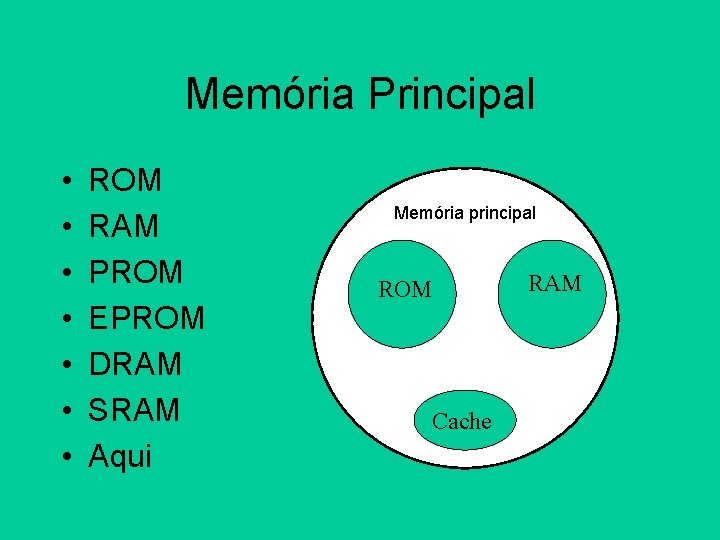

Memória Principal • • ROM RAM PROM EPROM DRAM SRAM Aqui Memória principal ROM Cache RAM

Memória secundária, auxiliar ou massa. • Necessidade de guardar grandes quantidades de informção. • Mais distante do processdor • Os dados raramente se perdem.

Memória secundária, auxiliar ou massa. Disco (Discos e Disquetes) pratos / pistas / sectores SUPORTES MAGNÉTICOS SUPORTES ÓPTICOS (CDs - Tecnologia Laser) Disquete pistas concêntricas / sectores CD pistas espiral / sectores Volta r

CD(S) - CD-ROM - (Compact Disc - Read Only Memory) discos ópticos só de leitura. - CD-R discos que permitem a escrita a qual se torna apenas de leitura - CD-RW - discos compactos regraváveis
