HARDWARE MSc Prof Radovan Brajovi STRUKTURA RAUNARA STRUKTURA

HARDWARE MSc Prof. Radovan Brajović

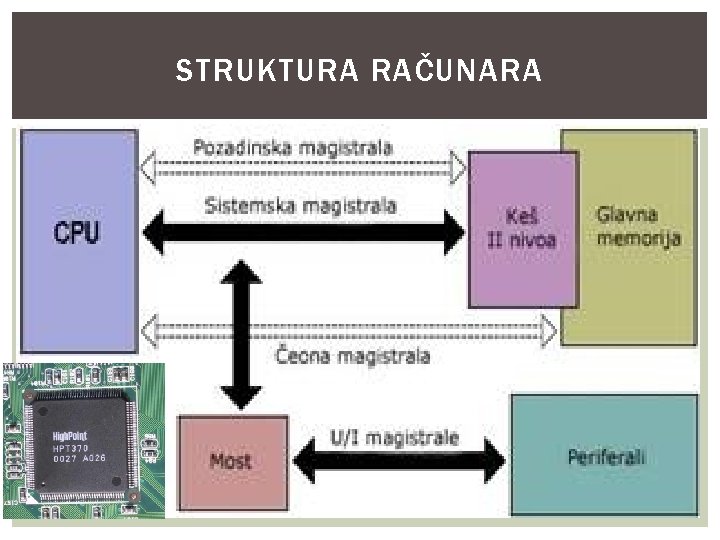

STRUKTURA RAČUNARA

STRUKTURA RAČUNARA Struktura računara § Centralna procesorska jedinica – CPU – obrada podataka § Glavna memorija – čuvaju se podaci i trenutno pokrenuti programi § Ulazno-izlazne jedinice – IO – koji služe za komunikaciju korisnika sa sistemom, sa drugim uređajimai računarima i za trajno skladištenje podataka Sve komponente su međusobno povezane magistralama-bus. Magistrale obuhvataju sve čipove koji kontrolišu protok podataka i provodnike kojima ti podaci putuju. Periferijski uređaji sa memorijom, procesorom i magistralama povezuju se kontrolerima.

STRUKTURA RAČUNARA Osnovni delovi računara mogu se podeliti na: 1. Unutrašnja periferija 2. Uređaji za skladištenje podataka 3. Grafički izlazni uređaji 4. Zvučni ulazni/izlazni uređaji 5. Ulazni uređaji

STRUKTURA RAČUNARA Unutrašnju periferiju računara čine: - Matična ploča - Procesor - RAM - Grafička karta - Zvučna kartica - Mrežna kartica - Napojna jedinica

PROCESOR - Procesor (mikroprocesor, µP ili u. P) je elektronska komponenta napravljena od minijaturnih tranzistora na jednom čipu (poluprovodničkom integralnom sklopu). Centralni procesor je srce svakog računara, iako centralni procesor (CPU) nije jedini procesor, njega imaju grafička kartica (GPU), zvučna kartica i mnogi drugi delovi, ali pod imenom procesor najčešće se misli na centralni procesor (CPU). Procesor radi u tesnoj saradnji sa RAM memorijom, ustvari procesor adresira svaki podatak koji ide na memoriju. RAM memorija je veoma brza, i svi podaci u njoj su brzo dostupni, stoga je bitno imati što više RAM memorije jer CPU onda može adresirati mnogo više podataka.

PROCESOR Nalazi se u obliku jednog čipa – mikroprocesora. Sadrži: § Registre – memorija u kojima se čuva mala količina podataka, čuvanje međurezultata § Aritmetičko-logičku jedinicu (ALU) – izvodi matematičke operacije nad podacima koji se nalaze u registrima § Kontrolnu jedinicu (CU) koja upravlja radom procesora (celim računarom, dostavlja operande ALU, podatke procesoru, memorijske lokacije pamti, dekodira instrukcije…. ) § Program je niz instrukcija koje izvršava procesor. § Svaka elementarna operacija koju procesor može da izvrši u okviru programa zadaje se programskom instrukcijom. § Svaki procesor podržava konačan skup instrukcija (unapred definisan, add, mol, muv…. )

PROCESOR

PRINCIP RADA PROCESORA Primer: y: =2*x+3 Add sabiranje, MUL množenje, Mov premeštanje Prepostavimo da se ulazni podatak(broj x) nalazi na glavnoj memoriji, i to na adresi 100, a da rezultat treba smestiti na adresu 101. ax i bx su registri procesora.

PROCESOR Osnovne karakteristike procesora su: § Frekvenca - komponenta generator takta proivodi impulse koji se ponavljaju u fiksnim vremenskim intervalima. Broj impulsa koje u sekundi proizvede generator takta je frekvenca procesora. Meri se u hercima – Hz. Danasnji procesori do 5. 6 GHz. . . Oduzimanje dva takta, deljenje 25 itd. . . § Dužina mašinske reči – broj bitova koji mogu biti obrađeni u jednom taktu. 32 ili 64 bita(arhitektura). Procesori su sinhroni - izvrsavaju instrukcije u pravilnim vremenskim intervalima određenim satom procesora. Svaka instrukcija se odvija u nekoliko faza – donošenje instrukcije iz memorije, dekodiranje instrukcija, dosošenje operanada, izvršavanje operacija, skladištenje rezultata. Što više sat otkucava(takt) računar je brži (mana je što se greje).

PROCESOR Procesor podržava mehanizam prekida –privremeno prekida izvršavanje programa i obradi neki htan događaj. Poseban harderski deo omogućava da procesor zapamti stanje prekidne rutine(adrese). Proizvođači – Intel i AMD Ranije su procesori imali samo jednu aritmetičko-logičku jedinicu(izvršavanje samo jedne instrzukcije). Više nezavisnih centralnih procesorskih jedinica – jezgara. Dual-Core, Quad-Core, Octa-Core. . Intel I 3, I 5, I 7. . . Hyper. Threading tehnologija – virtualna jezgra procesora

MEMORIJSKA HIJERARHIJA Spoljašnja • Hard diskovi • SSD diskovi • Keš memorija • Prenosna memorija • USB • Glavna memorija • CD/DVD Pristup memorije Tehnologija izrade memorije Kapacitet memorije Trajnost memorije Promenjivost memorije Sequential access memory, Random access memory, Uglavnom se (volatile) izrađuju od elektronskih elemenata Kapacitet izražava količinu koja se Trajne podataka (non volatile) Privremenememorije Promenjive memorije omogućavaju i čitanje i upis SAM da RAM omogućava pristup (glavna memorija, memorije, SSD memorije), može uskladištiti i flash izražava se u zahtevaju kilobajtima (k. B), se memorije čuvaju sadržaj memorije gube sadržaj podataka (read-write, RWM) dok nepromenjive pristupa redomi svakoj bez obzira magnetnih elementata (hardlokacijama diskovi i magnetne trake) megabajtima (MB), gigabajtima (GB) ili priključene terabajtima i kada nisu nakonmemoriji nestanka memorije dozvoljavaju samo čitanje (read-only, ROM) na lokacijusada na kojoj se nalazi optičkih elemenata (CD, DVD, na Blue. Ray) (GB). . . za struju napajanja Unutrašnja • Registri procesora

MEMORIJSKA HIJERARHIJA • Glavna memorija – niz bajtova u kojem svaki bajt ima svoj jedinstven broj – adresu. • Svakom bajtu je moguć pristup bez unapred fiksiranog redosleda pristupa – memorije sa slobodnim pristupom – RAM memorije

MEMORIJE Neke od vrsta RAM-a koje su se koristile kroz istoriju § SRAM, skraćeno od engl. Static RAM – memorija zalemljena na matičnu ploču § NV-RAM od engl. Non-Volatile RAM – memorija se briše sa gašenjem računara § DRAM engl. Dynamic RAM - memorija ide u slotove na matičnoj ploči § Fast Page Mode DRAM – naizmenično upisivanje podataka § EDO RAM (Extended Data Out DRAM – dodato čekanje fajlova na upisu § SDRAM (Synchronous DRAM) – dodata brzina rada memorije § DDR SDRAM (Double Data Rate Synchronous DRAM) § RDRAM ili Rambus DRAM

MEMORIJSKA HIJERARHIJA Registri procesora – najbrzi oblik memorije jer su u direktnoj vezi sa ALU. Zavisi od dužine mašinske reči – 32 ili 64 bita. Keš memorija – mala količina breze memorije koja se postavlja između procesora i glavne memorijeu cilju ubrzanja računara. Procesor prvo pristupa keš memoriji. Privremena je memorija i znatno je brža od glavne memorije i skuplja. § Računarski porgrami se ponašaju pravilno. § Pogodak keša § Promašaj keša Glavna memorija – čuva sve podatke i porgrame koje procesor izvršavaelektronska komponenta. Jedan deo memorije je nepromenljiv(BIOS) – ROM memorija Najvecim delom je promenljiva – RAM memorija Sinhrona – prenos se vrši u otkucajima sistemskog sata Svaki bajt u memoriji ima svoju adresu i svako podatku se pristupa na osnovu adrese bez unapred formiranog redosleda – memorije sa slobodnim pristupom - RAM. DIMM moduli – mesto na štampanoj ploči (matičnoj) gde se postavlja memorija

MEMORIJSKA HIJERARHIJA Memorije mogu biti: § Unutarnje (registri procesora, keš memorija, glavna memorija ) § Spoljne (diskovi, ssd, cd, usb…) Osobine memorija: § Trajnost § Privremene – gube sadržaj prilikom gašenja § Dinamičke – zahtevaju osvežavanje prilikom svakog čitanja ( kondezatori elektriciteti ), glavna memorija § Statičke – brže i ne zahtevaju osvežavanje , keš memorija, skuplje § Trajne – čuvaju podatke i prilikom gašenja § Promenljivost § Promenljive – RWM – read write memorije § Nepromenljive – ROM - read only memorije

MEMORIJSKA HIJERARHIJA § Pristup § Sa slobodnim pristupom (RAM) nasumičan pristup § Sekvencijalne memorije – pristup je po redu § Kapacitet – količina podataka koja se može uskladištiti , KB, GB, MB, TB… § Brzina § Vreme pristupa memorijskoj lokaciji ili kašnjenje -nanosekunde § Prosečna brzina čitanja podataka ( brzina prenosa odnosno protok podataka ) – MB/s § Tehnologija izrade § Elektronski elementi – SSD, GLAVNA MEMORIJA, USB § Optički elementi – dvd, cd, Blue. Ray § Megnetni elementi – hard diskovi § Cena

MEMORIJSKA HIJERARHIJA BIOS (eng. Basic Input-Output System) je upravljački softver, ugrađen u PC, računar i to je prvi softver koji se izvršava prilikom „podizanja“ računara. Osnovna svrha BIOS-a je da inicijalizuje i testira ispravnost hardvera, i učita takozvani „boot loader“ ili operativni sistem iz stalne memorije. BIOS dodatno obezbeđuje apstraktni sloj hardveru, koji na dosledan način omogućava da aplikativni programi i operativni sistem komuniciraju sa tastaturom, ekranom i ostalim perifernim uređajima. UEFI-NASLEDNIK BIOS-A CMOS memorija – pamćenje konfiguracije računara(baterija).

PRINCIP RADA RAČUNARA Operacija koju procesor može da izvrši zadaje se procesorskom instrukcijom i svaki procesor podržava fiksiran skup, tj. Konačan, isntrukcija. Izvršavanje programa § Postavljanje adrese prve instrukcije u brojač instrukcija(PC – Program Counter) § Iz brojača adresa instrukcije se šalje preko adresne magistrale u adresni dekoder memorije koja dešifruje adresu da bi se pronašla lokacija sa tom adresom. § Instrukcija se sa nadđene adrese prenosi iz operativne memorije magistralom podataka do registra instrukcije procesora. (IR) § Dekoder operacija po kodu određuje koja operacija treba da se izvrši i odakle se uzimaju podaci nad kojima treba izvršiti operaicju. § Traženi podaci se uzimaju iz operativne memorije ili registara i nad njima se realizuje operacija. § Ako je potrebno ponavlja se sve dok se ne naiđe na instrukciju koja procesoru nalaže da prekine tekući porgram.

MAGISTRALE I KONTROLERI PERIFERIJSKIH UREĐAJA Uloga magistrale je da poveže različite uređaje i prenose podatke između njih. Magistrale omogućavaju: § Prenos podataka – magistrala podataka § Prenos adresa – adresna magistala § Prenos kontrolnih signala – kontrolna magistra Prenos podataka moze biti: § SERIJSKI § PARALELNI Memorijska magistrala Periferijska magistrala Proširljivost

MAGISTRALE I KONTROLERI PERIFERIJSKIH UREĐAJA Kontroleri su, u opštem smislu, uređaji kontrolišu protok podataka od računara do periferijskih uređaja. Svi uređaji su u računaru povezani preko kontrolera. Mogu biti ugrađeni u obliku čipa, u samom uređaju, u magistrali, u samom periferijskom ređaju. . . Prenos podataka moze biti: § Programirani ulaz-izlaz --- direktno procesor i periferijski uredjaj § DMA uređaj – direktno memorija i periferijski uređaj Komunikacija procesora sa perifirijski uređajima može biti: § Memorisjki mapiran ulaz i izlaz § Kanalni ulaz i izlaz

MATIČNA PLOCA - Matična ploča je hardverski deo računara koji veže sve komponente u jednu celinu i omugućava komunikaciju između raznih delova računara. - Matična ploča direktno utiče na performanse računara shodno mogućnostima njenih glavnih delova. - Glavni delovi matične ploče su: - Čipset - Socket - Bios - Memorijski slotovi - PCI-Express slotovi - PCI slotovi -IDE Konektori -SATA Konektori -USB Konektori -Legacy konektori -PS 2 (periferni) konektori -Naponksi konektori

DELOVI MATIČNE PLOČE Socket za procesor PS 2 konektori miš/tastatura Čipset Memorijski slotovi Konektor napajanja SATA konektor USB 2. 0/3. 0 konektori Izlazi za monitor PCI Express x 16 Audio konektori PCI Express konektori PCI Legacy konektori

DELOVI MATIČNE PLOČE Čipset: Glavni deo koji veže sve ostale delove sa procesorom i šalje CPU informacije ostalim delovima, sastoji se od dva dela: North. Bridge i South. Bridge. North. Bridge: North. Bridge je direktno konektovan sa procesorom (CPU) preko FSB-a (Front Side Bus ili Sabirnica) što omogućava brzu dostupnost podataka iz memorije i grafičke. Southbridge: Southbridge je sporiji od Northbridge-a pa sve informacije iz CPU-a idu prvo preko Northbridge-a pa tek onda na Southbridge koji je magistralama spojen na PCI, USB, zvučni čip, SATA i PATA konektore itd. Socket: Socket određuje koju vrstu procesora možemo priključiti na matičnu ploču. Zadnji univerzalni socket koji su podržavali svi proizvođači procesora za PC kompjutere je bio socket 7. Danas je nemoguće staviti AMD procesor u matičnu ploču koja podržava Intel socket (i čipset).

DELOVI MATIČNE PLOČE BIOS: Basic Input/Output System (BIOS) kontroliše primitivne fukncije računara i svaki put proverava svoje stanje kod paljenja računara. Memorijski slotovi: Služe kao dom za RAM memoriju, obično ih ima više. PCI slotovi: (Peripheral Component Interconnect) konektori za zvučne, TV, mrežne karte. PCI-express slotovi: Konektori za grafičke kartice, novije zvučne, TV, mrežne karte, RAID. IDE konektori: Integrated Drive Electronics, služi za spajanje starih P ATA hard diskova, optičkih uređaja (DVD/CD-ROM/RW), obično nalazimo dva konektora. SATA konektori: Serial Advanced Technology Attachment, služi za konektovanje SATA hard diskova, i logično donosi bolje mogućnosti, sam konektor je nešto manji i praktičniji od P ATA.

DELOVI MATIČNE PLOČE USB priključci: Universal Serial Bus služi za priključivanje vanjskih uređaja, te je najnoviji standard USB 3. 1 koji je skoro duplo brži od USB 3. 1 a mnogo brži od starog USB 2. 0. Legacy konektori: Stari i prevaziđeni konektori, još su uvek tu radi podrške starih uređaja iako se sve manje koristi, odlikuje ga mala brzina. Konektori za periferije: Konektori za miš i tastaturu, nisu se previše menjali. CMOS baterija: Pamti neke vitalne i osnovne postavke, takođe sadrži u sebi sistemski sat. Integrisani delovi: Većina ploča danas ima već ugrađene audio (zvučne), mrežne, bluetooth, wireless čipove, dok su u novijim računarima grafički čipovi integrisani uz sam procesor. Naponski konektor: Preko njega matična ploča dobija struju (od napojne jedinice), te je raspoređuje ostalim delovima na matičnoj ploči.

KAKO MATIČNA PLOČA FUNKCIONIŠE? Jedan od najvažnijih delova matične ploče je magistrala. Preko magistrale idu svi podaci te tako komponente međusobno komuniciraju. Brzina magistrale se meri u MHz-ima. Što je veča brzina to više podataka istovremeno može brže proći. Najbitnija magistrala je FSB, koja povezuje Northbridge i CPU, a kako memorija ide preko northbridge-a FSB-ova brzina može dramatično povećati performanse računara. Memorijska spaja northbridge sa memorijom IDE spaja southbridge sa hard diskovima ili CD/DVD uređajima PCI Express x 16 spaja grafičku kartu sa memorijom i CPU PCI spaja PCI slotove sa southbridgeom, takođe PCI magistralu koristi novi PCI Express. 27

NAPAJANJE RAČUNARA Napajanje (PSU – Power Supply Unit) je pretvarač koji od naizmenične struje pravi jednosmernu, slično punjaču za mobilne uređaje. Međutim, ono što ga razlikuje od ostalih „adaptera” jesu izlazi na kojima se nalazi više od jednog napona. Bez obzira na to što se na krajevima „pramena žica” četvrtaste kutije nalazi nekoliko vrsta konektora, svaki od njih može da ima nekoliko napona: ± 5, ± 12 ili +3, 3 V. Dakle, napajanje računara prevodi 220 V naizmenične struje „iz utikača” u jednosmernu struju na tri (tačnije rečeno pet) naponska nivoa. Važna karakteristika – snaga napajanja 450 W -%== w

KAKO SE PRAVI MATIČNA PLOČA Kako se pravi matična ploča Kako se pravi procesor

SPOLJNE MEMORIJE

HARD DISK (HDD) • Tvrdi disk (ili hard disk) je uređaj koji piše i čita podatke. Na njemu se skladište svi podaci neophodni za pokretanje računara, npr. operativni sistem, aplikativni programi. . On radi na skroz drugačijem principu od RAM memorije i omogućava računaru da zapamti podatke i posle gašenja istog. Hard disk spada u vrste mehaničkih uređaja. • Delovi hard diska: • Magnetna ploča • Glava za čitanje/pisanje • Pobuđivačka kazaljka (nosač glave za čitanje/pisanje) • Pobuđivač (motor glave za čitanje/pisanje) • Osovina • Podaci se zapisuju na površini magnetne ploče u sektorima i stazama (tracks). Sektor obično sadrži određeni broj bajtova, i oni su u obliku zaobljenih polukrugova, dok su staze u obliku koncentričnih krugova. • Osnovni parametri su brzina i veličina, kao i bafer (buffer) hard diska

HARD DISK (HDD)

SOLID STATE DRIVE (SSD) • Solid State Drive, SSD, je naslednik hard disk-a. Za razliku od HDD on nema mehaničke delove i u poređenju mehaničkim diskovima, otporniji su na fizičke udare, nečujni su, imaju manje vreme pristupa i manje kašnjene samim tim ostvaruju veće brzine od mehaničkih diskova • Delovi SSD: • Kontroler – ugrađeni procesor koji obezbeđuje elektronici da spoji memorijske komponente sa matičnom pločom • Memorija • Većina SSD proizvođača koristi nepromenjivu NI fleš memoriju koja zadržava podatke i nakon gubitka električne energije • DRAM – odlikuje ultrabrz pristup podacima, a prvenstveno se koriste za ubrzanje aplikacija. DRAM baziran SSD uključuje ili unutrašnje baterije ili spoljni AC/DC adapter za električnu energiju

OPTIČKI UREĐAJI - CD/DVD/Blue. Ray uređaj služi za reprodukovanje sadržaja koji se nalaze na mediju. Neki mogu samo prikazivati sadržaj, dok imamo i uređaje koji su u mogućnosti i snimati nove podatke sa računara ili s drugog medija. - CD/DVD/Blue. Ray-ROM su uređaji koji mogu čitati bilo koju vrstu CD/DVD medija. CD/DVD/Blue. Ray-ROM se obično spaja na SATA konektor na matičnoj ploči koja služi za protok podataka. Najčešće što zapažamo je brzina jednog uređaja, a koja se meri u MB/s koja kod CD medija iznosi 7. 62 MB/s, kod DVD medija 21, 12 MB/s dok kod Blue Ray iznosi 65 amegabajta po sekundi - RW-ROM (Read-Write) je uređaj koji može snimati podatke na medij. U zavisnosti od tipa (CD/DVD/Blue. Ray) samog uređaja on može snimati određene medije. U zavisnosti od brzine „rezanja“ kao i od kvaliteta medija zavisi i kvalitet, tj dugotrajnost zapisa

FLASH MEMORIJA Flash memorija ili Flash EEPROM je vrsta EEPROM (Electrically. Erasable Programmable Read. Only Memory) memorije. Za razliku od "uobičajene" EEPROM memorije, u Flash-EEPROM memoriji se bajtovi ne mogu pojedinačno brisati. Flash memorija se koristi tamo gde je bitno da su podaci sačuvani na fizički što manjem mediju (mp 3 plejeri, USB stikovi itd. ) Spada u grupu spoljnih memorija, i ne zahteva dodatne drajvere za rad od Windowsa 98 pa na dalje. U sebi ima Flash memoriju (nalazi se na maloj štampanoj ploči) zatvorena plastičnim ili metalnim kućistem.

GRAFIČKA KARTICA • Grafička adapteri (video kartice, grafičke kartice) služe za pravljenje i kontrolu slike koja se prikazuje na monitoru ili projektoru • U poslednje vreme su integrisane na matičnu ploču ili procesor i uglavnom nam pružaju osnovne mogućnosti • Grafička kartica se ugrađuje na matičnu ploču u slot namenjen za njenu upotrebu (PCI-Express konektor, starije koriste AGP konektor) • Glavni delovi grafičke kartice su: • • • PCB (Printed Circuit Board) je štampana ploča na kojoj se nalaze svi delovi grafičke kartice GPU (Grapich Processing Unit) grafički procesor, ujedno i glavni deo koji prevodi binarni kod u sliku. Princip je jednostavan, CPU u saradnji sa nekim softverom, kao što je 3 D računarska igra, šalje informacije grafičkom procesoru koji potom obrađuje dobijene informacije i šalje ih na monitor RAM (ili VRAM - Video Random Acces Memory), služi za skladištenje i obradu podataka za GPU. Konektori: PCI, AGP, PCI Express Izlazi: • VGA (Video Graphics Array) • DVI (Digital Visual Interface) • Video in/Video out (VIVO) • HDMI (High Deffinition Multimedia input) – Display Port

GLAVNI DELOVI GRAFIČKE KARTE

ZVUČNA KARTICA • Zvučna kartica je deo koji obezbeđuje zvučni ulaz i izlaz. Zvučna kartica na sebi sadrži zvučni čip koji pretvara analogne zvučne talase u digitalni signal (nule i jedinice). • Zvučni čip se uglavnom nalazi i na matičnoj ploči sa unapred integrisanim ulazima i izlazima na njoj i ovakve zvučne kartice pružaju, u zavisnosti od ugrađenog čipa, osnovne karakteristike zvučne kartice • Deo koji obavlja konvertovanje se zove CODEC u koji su integrisana dva glavna dela koja obavljaju taj posao, ADC (Analog Digital Converter) i DAC (Digital Analog Converter) pretvarač. Osim toga, imamo i DSP (Digital Sound Processor), zvučni procesor koji oslobađa CPU od obrade zvučnih signala (ako ga zvučna karta nema, onda to radi CPU), takođe zvučna kartica ima svoju memoriju. Komunikacija sa računarom se odvija preko magistrale, a zvučna kartica , dok se komunikacija sa matičnom pločom odvija putem magistrale na koju je kartica priključena (uglavnom PCI, u novije vreme se koristi PCIExpress magistrala), dok sa zvučnicima i mikrofonom ostvaruje preko ulaznih i izlaznih konektora. • Neki od proizvođača zvučnih kartica su: Creative, ASUS, Terratec, CMedia, n. VIDIA, Realtek, VIA. .

MREŽNA KARTICA Mrežna kartica (eng. Network card, NIC, network adapter) je deo koji se brine za komunikaciju računara preko računarske mreže. Moderne matične ploče obično na sebi imaju integrisan mrežni čip i priključak, ali takođe postoje i mrežne kartice koje se ubacuju u PCI, odnosno PCI-Express konektor na matičnoj ploči. Danas se ređe viđaju odvojene mrežne kartice, obično se uzima dodatna kartica (uz integrisanu) zbog mogućnosti priključivanja više mrežnih uređaja (npr. ADSL modem i mrežni hub), iako neke matične ploče dolaze i sa dva čipa, odnosno priključka. Danas postoje mrežne kartice koje omogućavaju 100, 1000 Mbit/s (Gigabit) propusnost podataka koju može podneti jedna mrežna kartica. Proizvođači: Cisco, AMD, Intel, 3 Com.

KUCISTE Računarsko kućište je deo računara u kom se nalaze najvažniji delovi račuanara kao što su procesor, matična ploča, memorija i dr. Kućišta se obično prave od čelika, aluminijuma ili plastike Svako kućište sadrži strujno napajanje i prilagođeno je određenoj vrsti matične ploče. ATX, m. ATX, ITX, Mini-ITX…

GRAFIČKI IZLAZNI UREĐAJI Grafičke izlazne uređaje čine: • Monitor • LCD monitor • CRT monitor • Plazma monitor • Štampač • Laserski štampač • Inkjet štampač 41

MONITORI • Monitor ili ekran je uređaj koji služi za prikazanje slike. Slika koja se prikazuje na monitoru obično se stvara na grafičkoj kartici, posebnom sklopu kome je funkcija stvaranje i obnavljanje slike. • Veličina ekrana - se meri u inčima, neke poznatije veličine su: 15", 17", 19", 21", 22". Standardni prenosni računari imaju rezoluciju od 15. 6“, dok su u poslednje vreme počeli masovno da se ugrađuju 11“, 14“ displeji, dok je veličina kod standardnog monitora od 19“ pa do 24, ili 27“ • Odnos širine i visine (aspect ratio) - predstavlja odnos u kom su stranice monitora. Pre je standard bio 4: 3 a u novije doba najzastupljeniji je 16: 9 (wide), za njim idu 16: 10, a u novije vreme imamo i 21: 9 (ultrawide) • Rezolucija - je broj piksela (pixel) na monitoru. Rezolucija je izražena u brojevima piksela koji se nalaze u vodoravnim i uspravnim linijama monitora. U poslednje vreme najpopularnija je Full. HD rezolucija (1920 x 1080), dok se veće rezolucije (2560 x 1440, 3840 x 2160) mogu nađi na najnovijim monitorima većih rezolucija 42

MONITORI • Kontrastni odnos – predstavlja odnos osvetljenja najsvetlije (bele) i najtamnije (crne) tačke, razlikuju se statički i dinamički. • Frekvencija osvežavanja (refresh rate) – određuje koliko se puta u sekundi vrši prikaz svakog piksela i meri se u hercima (Hz). Što je veća frekvencija to je slika stabilnija i oštrija. Današnji ekrani imaju sve veće frekfencije osvežavanja, standardi za osvežavanje su 24 odnosno 60 puta u sekundi za filmove, tj digitalnu televiziju. Za međuslike između 2 susedne slike (interpolaciju) zadužen je specijalizovani hardware u monitoru • Odziv (response time) predstavlja vreme potrebno za stabilizaciju boje piksela između 2 prikaza. Obično se meri koliko je vremena potrebno da se potpuno crni piksel postane potpuno beo. Ovo vreme se meri u milisekundama (ms) i što je manje to je slika bolja, i jasnija • Tehnologija prikaza određuje opšte osobine i kvalitet monitora. Ovde razlikujemo: • CRT monitore • LCD monitore • Plasma monitore 43

MONITORI Katodni monitor ili CRT monitor je grafički izlazni uređaj temeljen na katodnoj cevi. Ovaj način prikazivanja se koristi u većini današnjih monitora, kao i što se katodna cev koristi u TV-u, osciloskopu i drugim uređajima. Karakteriše ih velika težina, veliko zauzimanje prostora kao i visoka potrošnja el. energije, ali zato imaju veoma dobru kvalitetnu i oštru sliku. Danas, katodni monitori se skoro nigde ne koriste jer su njihovo mesto preuzeli LCD i Plazma monitori. LINK LCD je monitor čiji je ekran sastavljen od određenog broja piksela koji su poređani ispred nekog svetlosnog izvora, troši veoma malo električne energije, pa zauzima malo prostora. LCD radi na principu tečnih kristalnih molekula. Kristali pod naponom menjaju polaritet i time propustaju ili zadžavaju svetlost. Plazma monitor (engl. plasma display panel –PDP) je vrsta pljosnatog ekrana koja je tipična za plazmu TV. Naziv “plazma” dolazi od građe svakog piksela (tačke) koja je fluorescentna cev. Komorice premazane fosforom i ispunjene jonizovanim gasom koji emituje svetlost odrejene boje kada je pod dejstvom elektriciteta.

ŠTAMPAČI Štampač je uređaj kojim se podaci (slika, tekst ili oboje) ispisuju sa računara na papir. Sa digitalnim fotoaparatima pojavili su se štampači koji ne koriste računar za ispisivanje slika, već je moguće odštampati sliku direktno iz memorije foto-aparata. Štampači sa direktnim zagrevanjem štampaju tako što zagrevaju papir koji menja boju pod uticajem toplote. Primer ovakve vrste štampača su telefaks uređaji (u zadnje vreme postali su rašireni i mlazni telefaks uređaji, jer faksovi koji su ispisani na papiru osetljivom na toplotu vremenom blede). Laserski (eng. Laser) štampači štampaju na papir pomoću lasera, koji osvetljava bubanj i time naelektriše površinu bubnja. Zatim bubanj prolazi kroz toner gde se na naelektrisane delove bubnja lepe fine čestice mastila u prahu, papir prelazi preko bubnja i prah ostane na papiru. Na kraju papir prolazi kroz grejač koji zapeče prah na papiru. Najefikasniji je u ispisivanju tekstova, jer postiže mnogo veće brzine od igličnih štampača (od 4 -20 stranica u minuti). Postoje i laserski štampači u boji. Inkdžet (engl. Inkjet) štampači (sa mastilom) štampaju tako što iz rezervoara mastila (engl. cartridge) mlazom gađaju papir. LINK

MIKROFON, ZVUČNICI, SLUŠALICE Mikrofon je električni uređaj koji akustične talase koji do njega dopiru pretvara u električne analogne ili digitalne signale, koji kasnije mogu biti sprovedeni do drugih uređaja koji iste mogu da pamte, obrađuju ili reprodukuju. Mikrofoni se koriste u svakodnevnom životu (telefona, kasetofona i diktafona (za snimanje zvuka), slušnih pomagala, u radiju, televiziji, muzičkoj i filmskoj produkciji itd. ) Računarski ili multimedijalni zvučnici su vanjski zvučnici opremljeni sa muškim priključkom koji se uključuje na zvučnu karticu. Računarski zvučnici su obični pojednostavljeni stereo sistemi bez radia i ostalih integrisanih stvari. Postoji mnogo različitih zvučnika, od najobičnijih stereo zvučnika pa sve do 7. 1 surround sistema sa naprednim opcijama. Slušalica odnosno slušalice su jedan ili par malih zvučnika koje korisnik drži u blizini svoga uha da bi mogli čuti zvuk koji izlazi iz nekog izvora kao: pojačalo, CD uređaj, walkman, i. Pod, telefon, računar.

TASTATURA • Tastatura je periferni uređaj računarskog sistema napravljen po ugledu na pisaću mašinu. Služi kako za unos teksta, brojeva i znakova tako i za kontrolu operacija koje računar izvršava. • Fizički, tastatura je skup tastera sa ugraviranim ili odštampanim slovima, brojevima, znakovima ili funkcijama. U većini slučajeva pritisak na taster prouzrokuje ispisivanje jednog simbola. Ipak, da bi se dobili neki simboli potrebno je pritisnuti i držati više tastera istovremeno ili u određenom redosledu. Pritiskom na neke od tastera ne dobija se nikakav simbol već se oni koriste za određene operacije na samoj tastaturi.

MIŠ • Miš je jedna od bitnih komponenti svakog desktop računara i funkcija mu je da se pomoću njega pomera kursor na ekranu monitora. • Kada pomerimo miša po nekoj relativno hrapavoj površini, kuglica se pokrene i „zavrti“ zupčanike. Optoizolatori registruju pomeranje zupčanika i šalju signal u elektronski sklop koji ga dalje pretvara u signal razumljiv računaru i šalje mu ga. • Miševi se proizvode za PS/2 i USB priključak, dok je postojala i stara verzija sa serijskim priključkom. U budućnosti PS/2 se planira potpuno zameniti sa USB standardom. • Danas najviše koriste optički miševi, dok se bežični i laserski miševi još uvek probijaju na tržište običnih korisnika zbog još uvek relativne skupoće.

SKENER • U oblasti računarstva, pojam skener (eng. scanner) ima više značenja. Pojam skenera slika se odnosi na optički ulazni uređaj koji omogućava da se crtež, fotografija ili štampani, odnosno rukopisni tekst pretvore u kod koji odgovarajući kompjuterski programi mogu da obrade. Skeniranje slika (digitalizacija slika) je postupak kojim se slika (dokument) pretvara u oblik pogodan za prenos, obradu i čuvanje u elektronskom formatu: • Ručni skener radi na principu ručnog prevlačenja uređaja preko skeniranog objekta. Može da skenira ravnu površinu širine do 10 cm i to crno-belu, sivu skalu i kolor. Rezolucija je do 800 dpi (tačaka po inču) i obično imaju najviše do 12 bita po boji. Namenjen je skeniranju manjih površina, sličica, odnosno logotipa. • Položeni, stoni, desktop skener je najčešća vrsta skenera u kućnoj i poslovnoj upotrebi zbog dobrog odnosa cene i radnih performansi • Prolazni skener snima dokument tako što se isti provlači kroz njega. Telefaksi su najjednostavniji primer. • Filmski skener snima filmske materijale, pozitive ili negative, formata od 35 do 120 mm. 49

WEB KAMERA Web kamera (eng. web camera, webcam) je kamera koja prenosi slike u stvarnom vremenu koristeći se World Wide Web-om ili nekim drugim video calling programom. Web kamera je vrsta video kamere koja se direktno spaja na računar u svrhe prenošenja video signala preko interneta. Većinom se koristi za prenošenje video konferencija, te za uspostavu vizuelnog kontakta kod razgovora preko interneta, odnosno preko neke vrste instant messaging programa. 50

GAMEPAD - JOYSTICK - Gamepad je vrsta upravljača koji se drži sa obe ruke gde se oba ručna palca koriste za upravljanje samim komandama koje se nalaza na upravljaču. Obično gamepad sadrži od direkcijskih dugmića (gore, dole, levo, desno) na desnoj strani i akcijskih (obično dugmad koja imaju određenu funkciju u nekoj igri) na levoj strani. Smer upravljanja se obično upravlja pomoću četiri-ugaonog šeširića u obliku plusa (tzv. D-pad), dok skoro svi moderniji upravljači imaju i analognu dršku sličnu džojstiku ali mnogo manjih dimenzija. - Džojstik (eng. joystick) je računarski periferni deo ili uređaj koji sadrži neku vrstu drške pomoću koje se vrši upravljanje. Većina džojstika je dvo-dimenzionalna sa dve ose kretanja, ali i tro-dimenzionalni džojstici postoje. Džojstik je obično postavljen tako da signalizira kretanje po X osi ako se drška kreće levo ili desno, dok se po Y osi kretanje vrši ako se drška pomera gore ili dole. Džojstik se osim u računarskim igrama upotebljava i u kontrolnim mašinama kao što su liftovi, kranovi, bageri, itd.
