Hardware (elektronika) Vypracoval: Mgr. R. Jančar ZŠ Na Planině 1393/3, Praha 4 Krč Zdroj obrázků: Alfacomp. cz (pokud není uvedeno jinak)

1. Počítačová skříň (Case) Ukrývá komponenty: • Základní deska • Procesor • Paměti (DDR 4 a vyšší) • Datové úložiště (SDD; Hard Disk; paměťová karta) • Optická mechanika (DVD; Blu Ray) – postupně se přestává montovat • Zdroj

a) Základní deska • Vždy pro konkrétní řadu procesoru Intel nebo AMD • Obsahuje sloty pro podporovaný hardware • Má vstupy/výstupy např. USB, videa (VGA, DVI, HDMI), zvuku, RJ 45 (datová síť)

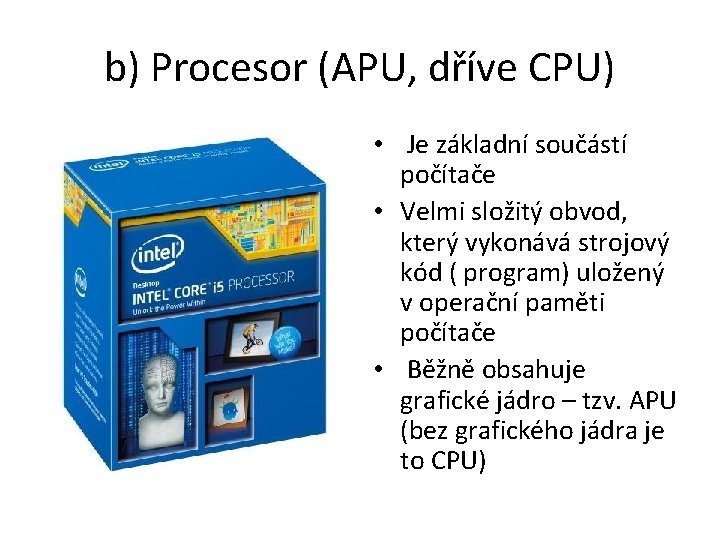

b) Procesor (APU, dříve CPU) • Je základní součástí počítače • Velmi složitý obvod, který vykonává strojový kód ( program) uložený v operační paměti počítače • Běžně obsahuje grafické jádro – tzv. APU (bez grafického jádra je to CPU)

c) Operační paměť • Je určená pro dočasné uložení zpracovávaných dat • Má obvykle rychlejší přístup než vnější paměť (např. pevný disk) • Procesor ji adresuje přímo • Nyní typ DDR 4 a vyšší

d) Datové úložiště • K dočasnému nebo trvalému uchovávání většího množství dat • Dříve magnetické ukládání na otáčivé plotny – HD (HDD) • Nyní elektronicky SDD • Hybridní disk malý SDD pro rychlou práci + otáčivé plotny o velké kapacitě • Poslední trendy: – Jednodiskové zařízení se slotem na paměťovou kartu – Používání inteligentního síťového úložiště NAS

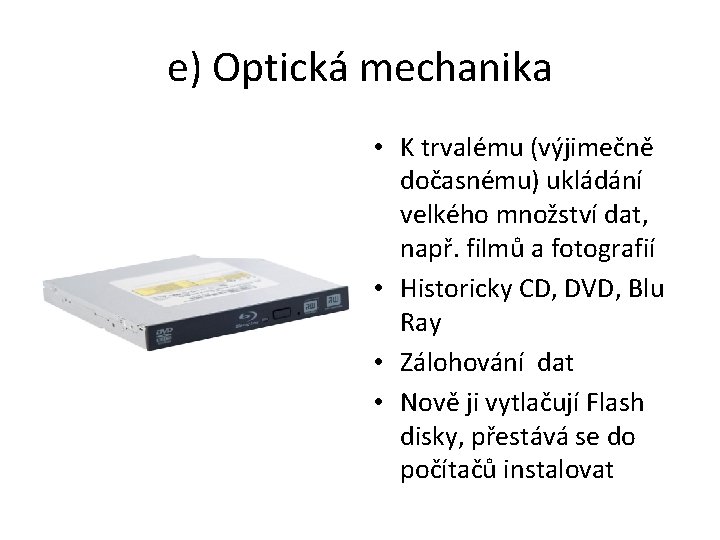

e) Optická mechanika • K trvalému (výjimečně dočasnému) ukládání velkého množství dat, např. filmů a fotografií • Historicky CD, DVD, Blu Ray • Zálohování dat • Nově ji vytlačují Flash disky, přestává se do počítačů instalovat

f) Zdroj • Napájení základní desky • Napájení HD, optické mechaniky • Napájení chlazení skříně

2. Monitor • Hlavní zdroj informací z počítače • Obraz vniká na principu mozaiky • Základ obrazu – pixel – malý čtverec • Pixel – tři základní barvy – RGB • Poměr 16: 9 • Běžně rozlišení HD (1920 x 1080) nebo vyšší • LED podsvícení • Často dotykové provedení

a) Podle čeho se vybírá monitor 1. K čemu budu monitor primárně používat? 2. Jakou velikost monitoru očekávám? 3. Jaká je cenová relace? 4. Budu potřebovat dotykové ovládání

b) Typy monitorů • Herní monitory • Kancelářské monitory • Běžné využití v domácnosti • Pro grafické účely

c) Rozhraní monitorů • D-Sub (nejstarší analogové) • DVI -digitální. Není nutné centrování obrazu apod. Více verzí. • HDMI - digitální. Navíc přenáší i digitální zvukovou složku. Využití: Televize, monitory s reproduktory. Display. Port - zcela nové rozhraní, lepší než HDMI. Poznámka: HDCP - ochrana obrazového signálu šifrováním. Musí být jak na straně monitoru/televize, tak na straně grafické karty + OS.

d) Jas • Označuje svítivost bílé barvy. Jednotka: cd/m 2 (candela na metr čtereční). • Běžná hodnota - 300 cd/m 2 pro běžnou práci dostačuje. • Čím vyšší hodnota jasu, tím je lepší pozorování obrazu za přímého slunečního svitu. • Příliš vysoká hodnota jasu - vadí při práci ve tmě.

e) Kontrast • Je to poměr jasu zobrazované bílé a černé. Čím vyšší hodnota kontrastu, tím je lepší podání obrazu. • Statický kontrast: stálý pří běžné práci, např. internet • Dynamický kontrast: U filmů a her. Ztlumí se podsvícení panelu (tmavá scéna) nebo se rozsvítí na maximum (např. prosluněná krajina). • Výrobci často dynamický a statický kontrast nerozlišují.

f) Doba odezvy • Udává čas, za který se dokáže změnit pixel z černé barvy na bílou a zpět na černou. • Nižší hodnota znamená lepší obraz při hrách a filmech

g) Pixel • Zdroj obr. : Wikipedie • Je to jeden bod na obrazovce. • Nativní rozlišení - počet pixelů v obrazovce. • Každý pixel je složen ze tří subpixelů (červený, modrý a zelený), z kterých se skládá jeho výsledná barva. • Subpixely jsou malé. Lidské oko od sebe nerozezná. Součtem vznikne výsledná barva.

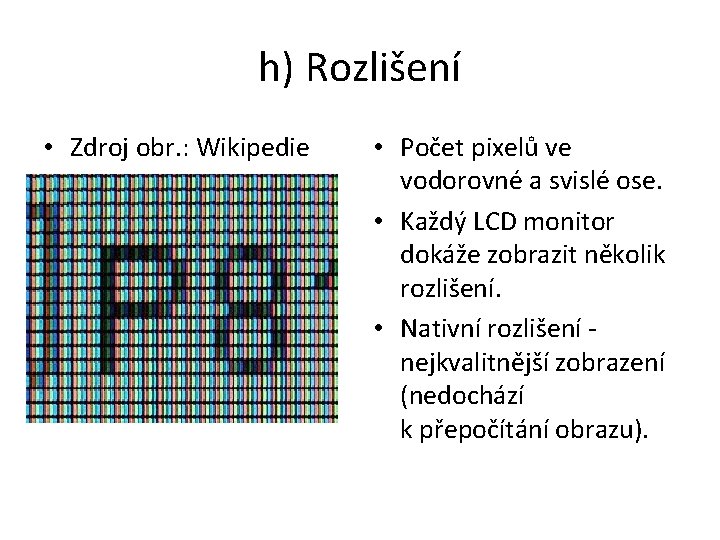

h) Rozlišení • Zdroj obr. : Wikipedie • Počet pixelů ve vodorovné a svislé ose. • Každý LCD monitor dokáže zobrazit několik rozlišení. • Nativní rozlišení - nejkvalitnější zobrazení (nedochází k přepočítání obrazu).

i) Pozorovací úhel • Zdroj obr. : ZDE • LCD monitor při pohledu ze stran tmavne a ztrácí kontrast. • kolem 178° v obou směrech

j) Podsvícení trubicemi • Zdroj obr. : ZDE • Dříve se používaly tenké trubice - svítí téměř dokonale bílou barvou. • Levné panely – dvě trubice (nerovnoměrné podsvícení). • Profesionální monitory - až 14 trubicemi (velmi rovnoměrné podsvícení). • Střední třída monitorů - 4 trubice.

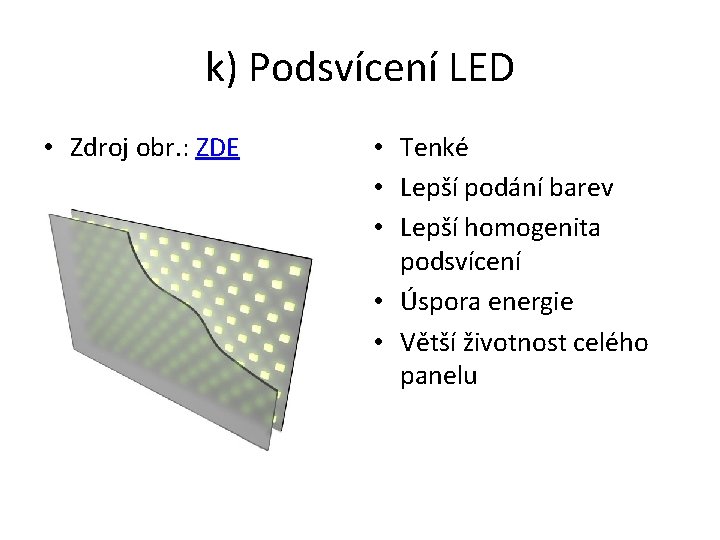

k) Podsvícení LED • Zdroj obr. : ZDE • Tenké • Lepší podání barev • Lepší homogenita podsvícení • Úspora energie • Větší životnost celého panelu

3. Klávesnice • • Alfanumerická část Kurzorová část Numerická část Funkční část • Kabelové (PS 2 nebo USB) • Bezdrátové • Standardní, podsvícené, multimediální, speciální

4. Myš • Podle typu připojení: – Bezdrátové – Kabelové : • USB • PS/2 (Mini DIN) • Podle snímače pohybu – Optické – Laserové

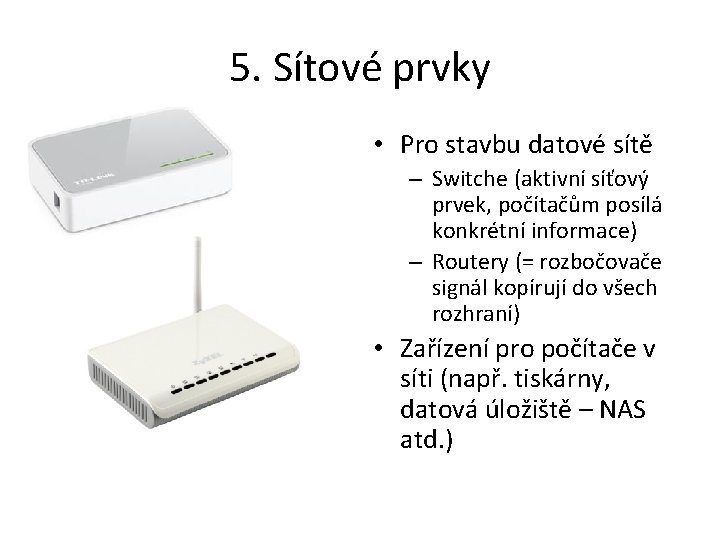

5. Sítové prvky • Pro stavbu datové sítě – Switche (aktivní síťový prvek, počítačům posílá konkrétní informace) – Routery (= rozbočovače signál kopírují do všech rozhraní) • Zařízení pro počítače v síti (např. tiskárny, datová úložiště – NAS atd. )

6. Vstupy a výstupy • Slouží k připojení myši a klávesnice • Monitoru • Datové sítě • USB – Externích úložišť – Externích vypalovaček • Mikrofon (růžová) • Sluchátka či reproduktory (zelená) • Vstup zvuku (modrá)

7. Tiskárny a scanery • Scanery – pro digitalizaci obrazové a textové předlohy (OCR – program pro získání textu ze scanovaného materiálu) • často v kombinaci s tiskárnou • Tiskárny – Černobílé a barevné – Laserové, inkoustové, jehličké, termotiskárny
