Hardware de Computadores Placa-mãe Introdução: Placa-mãe, também denominada mainboard ou motherboard, é uma placa de circuito impresso eletrônico. É considerado o elemento mais importante de um computador, pois tem como função permitir que o processador se comunique com todos os periféricos instalados. Na placa-mãe encontramos não só o processador, mas também a memória RAM, os circuitos de apoio, as placas controladoras, os conectores do barramento PCI e os chipset, que são os principais circuitos integrados da placa-mãe e são responsáveis pelas comunicações entre o processador e os demais componentes. 1

Hardware de Computadores Placa-mãe Processador - Socket: Um soquete é ainda um tipo de dispositivo mecânico instalado em uma placamãe, destinado a receber a CPU - o processador. Sua nomenclatura refere-se ao número de pinos que o mesmo poderá receber. Ex. : PGA 370 - só admite processadores com 370 pinos. O tipo do soquete está diretamente associado com o tipo, modelo, fabricante, arquitetura, ou seja, aos recursos que o processador oferece. Resumindo: 1. Nº de instruções; 2. Tensão (ões) de alimentação; 3. Nº de bits ou tamanho de palavra (8, 16, 32 ou 64 bits) 4. Memória cache no interior do processador. http: //www. clubedohardware. com. br/artigos/1275 Para sabermos mais, podemos acessar o site do fabricante de processadores AMD, temos um paper ou manual, com todas as informações possíveis de um processador. http: //www. amd. com/us-en/assets/content_type/white_papers_and_tech_docs/26237. PDF 2

Hardware de Computadores Placa-mãe Constituição: LGA-775 é um soquete do processador central de 775 contatos usados nos processadores Intel Celeron D, Pentium 4 modernos. LGA significa Land Grid Array, significa que os pinos em um soquete de LGA estão construídos no soquete e não no processador central. http: //www. guiadohardware. net/termos/lga 775 3

Hardware de Computadores Placa-mãe Outros tipos de soquete: AMD Athlon 64 3000+ socket 754 Sempron 2800+ (1. 6 GHz, 128 KB, soquete AM 2) Sempron 3000+ (1. 6 GHz, 256 KB, soquete AM 2 Processador Intel P 4 HT 3. 2 1 MB 800 mhz Socket 478 4

Hardware de Computadores Placa-mãe Introdução aos conectores internos (GA - VM 900 M): 5

Hardware de Computadores Placa-mãe PCI Ex. x 1/x 16 Soquete Ponte norte PCI Bat. CMOS RAM DDR 2 Ponte sul IDE PAINEL FRONTAL SATA ATX / FONTE FDD 6

Hardware de Computadores Placa-mãe Chipset : O chipset é de longe o componente mais importante da placa mãe. Excluindo o chipset, a placa mãe não passa de um emaranhado de trilhas, conectores, reguladores de tensão e controladores diversos. Placas que utilizam o mesmo chipset, tendem a ser muito semelhantes, mesmo quando fabricadas por fabricantes diferentes. Assim como os processadores, os chipsets evoluíram de forma surpreendente nas últimas décadas. Nos primeiros PCs, os chips controladores da placa mãe ficavam espalhados em diversos pontos da placa. Não é preciso dizer que este design não era muito eficiente, já que mais componentes significa mais custos. Com o avanço da tecnologia, os circuitos passaram a ser integrados em alguns poucos chips. Isto trouxe duas grandes vantagens: a primeira é que, estando mais próximos, os componentes podem se comunicar a uma velocidade maior, permitindo que a placa mãe seja capaz de operar a freqüências mais altas. As segunda é a questão do custo, já que produzir dois chips (mesmo que mais complexos) sai mais barato do que produzir vinte. 7

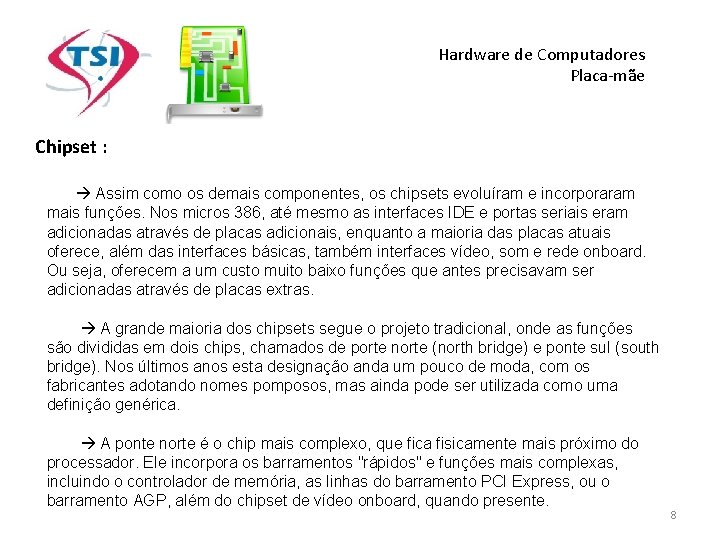

Hardware de Computadores Placa-mãe Chipset : Assim como os demais componentes, os chipsets evoluíram e incorporaram mais funções. Nos micros 386, até mesmo as interfaces IDE e portas seriais eram adicionadas através de placas adicionais, enquanto a maioria das placas atuais oferece, além das interfaces básicas, também interfaces vídeo, som e rede onboard. Ou seja, oferecem a um custo muito baixo funções que antes precisavam ser adicionadas através de placas extras. A grande maioria dos chipsets segue o projeto tradicional, onde as funções são divididas em dois chips, chamados de porte norte (north bridge) e ponte sul (south bridge). Nos últimos anos esta designação anda um pouco de moda, com os fabricantes adotando nomes pomposos, mas ainda pode ser utilizada como uma definição genérica. A ponte norte é o chip mais complexo, que fica fisicamente mais próximo do processador. Ele incorpora os barramentos "rápidos" e funções mais complexas, incluindo o controlador de memória, as linhas do barramento PCI Express, ou o barramento AGP, além do chipset de vídeo onboard, quando presente. 8

Hardware de Computadores Placa-mãe Chipset (GA - VM 900 M): Características de Chipsets: - Memória RAM máxima que o chipset endereça. - Memória cache máxima que o chipset acessa. - Memória RAM máxima que o chipset acessa, utilizando a memória cache externa L 2, quando a placa-mãe possui L 2 externa. - Tipos de memória RAM que o chipset acessa, - Tipos de cache L 2 que o chipset reconhece, quando a placa-mãe possui L 2 externo. - Capacidade de operação com mais de um processador (multiprocessamento). - Padrões de disco rígido UDMA/33, UDMA/66 e UDMA/3 00. - Barramentos que o chipset pode acessar, como AGP, USB e Firewire. - Freqüência máxima de operação. - Modo de operação do barramento AGP. N S 9

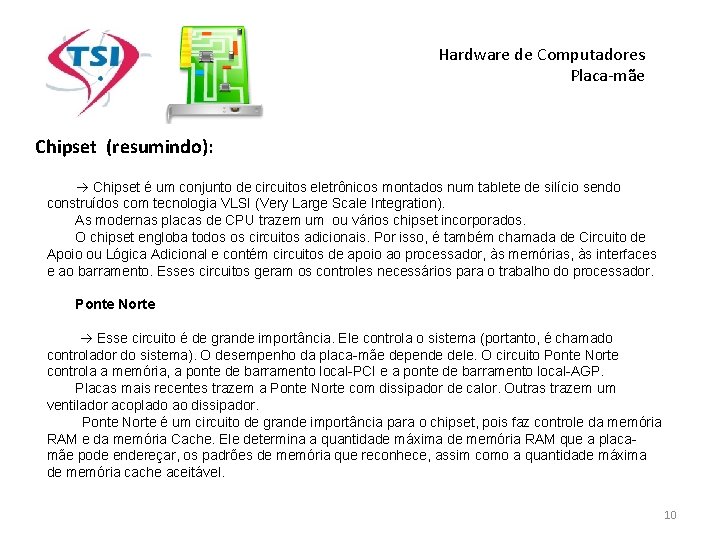

Hardware de Computadores Placa-mãe Chipset (resumindo): Chipset é um conjunto de circuitos eletrônicos montados num tablete de silício sendo construídos com tecnologia VLSI (Very Large Scale Integration). As modernas placas de CPU trazem um ou vários chipset incorporados. O chipset engloba todos os circuitos adicionais. Por isso, é também chamada de Circuito de Apoio ou Lógica Adicional e contém circuitos de apoio ao processador, às memórias, às interfaces e ao barramento. Esses circuitos geram os controles necessários para o trabalho do processador. Ponte Norte Esse circuito é de grande importância. Ele controla o sistema (portanto, é chamado controlador do sistema). O desempenho da placa-mãe depende dele. O circuito Ponte Norte controla a memória, a ponte de barramento local-PCI e a ponte de barramento local-AGP. Placas mais recentes trazem a Ponte Norte com dissipador de calor. Outras trazem um ventilador acoplado ao dissipador. Ponte Norte é um circuito de grande importância para o chipset, pois faz controle da memória RAM e da memória Cache. Ele determina a quantidade máxima de memória RAM que a placamãe pode endereçar, os padrões de memória que reconhece, assim como a quantidade máxima de memória cache aceitável. 10

Hardware de Computadores Placa-mãe Chipset (resumindo): Ponte Sul Esse circuito faz o controle de periféricos, portanto é chamado controlador de periféricos. Ele faz ponte entre o barramento PCI e o barramento ISA, controla os periféricos on-board (integrados à placa-mãe), como as portas IDE 1 e IDE 2. Faz controle de barramentos externos de expansão (Fire. Wire e USB). A Ponte Sul contém o controlador de DMA, o controlador de interrupções, a CMOS (memória que contém a configuração do Setup) e o relógio de tempo real (RTC). O circuito super. I/O controla teclado, unidades de disquetes e portas seriais e paralela. O super I/O está ligado à Ponte Sul. Em alguns chipsets, as funções do super I/O estão integradas à Ponte Sul. Outro circuito faz controle de outros periféricos integrados, como vídeo, som e modem. Fabricantes Intel ATI Technologies NVIDIA VIA Technologies Silicon Integrated Systems 11

Hardware de Computadores Placa-mãe Material de apoio: Manual da placa-mãe Gigabyte GA-VM 900 M: http: //america. giga-byte. com/File. List/Manual/motherboard_manual_ga-vm 900 m_e. pdf Anatomia de uma placa-mãe: http: //www. forumpcs. com. br/coluna. php? b=131672 http: //www. forumpcs. com. br/coluna. php? b=132561 http: //www. forumpcs. com. br/coluna. php? b=133517 Processadores http: //www. guiadohardware. net/tutoriais/modelos-athlon-64/sempron. html http: //www. guiadohardware. net/analises/asus-m 2 v/ Chipsets: http: //www. guiadohardware. net/tutoriais/chipsets-placas/ http: //www. guiadohardware. net/tutoriais/chipsets-p 4/ 12
