Hardver eszközök IV. rész Kimeneti eszközök és illesztőkártyák

Háttértárolók Kimeneti eszközök Input A monitor A képernyő adatkiviteli eszköz, output periféria, a felhasználókkal való kapcsolattartás legfontosabb eszköze, a számítógép által feldolgozott adatok megjelenítésére szolgál. A képet több ezer apró, színes pont (pixel) (pixel alkotja. 1. A kép megjelenítésének elve szerint kettő fő típusa létezik: létezik 1. katódsugárcsöves monitor (CRT) 2. folyadékkristályos monitor (LCD) 3. Plazma 4. LED Hardvereszközök Memória CPU Output

Háttértárolók Input Memória CPU 2. Két egymás melletti képpont távolsága: Ez a mai monitoroknál 0, 22 -0, 28 mm. Minél kisebb az érték, annál jobb felbontása, tisztább képe van a monitornak. 3. Képátló: 14”, 15”, 17”, 19” 4. Működés: • „hagyományos” • digitális • OSD (On Screen Display) 5. Frekvencia 6. Sugárzás 7. Felbontás: 800 x 600, 1024 x 768, 1280 x 1024 Hardvereszközök Output

Kimeneti eszközök Nyomtató vagy Printer A nyomtatók tulajdonságai • Színkezelés • Felbontás - dpi Háttértárolók Input Memória Output CPU 1. Mátrixnyomtató • Csatlakozás a számítógéphez • Nyomtatási költségek • Nyomtatás minősége A mátrixnyomtató az írógép továbbfejlesztett változata. A nyomtatófejben apró tűk vannak (általában 9 vagy 24 db). A papír előtt egy kifeszített festékszalag mozog, amelyre a tűk ráütnek, és létrehoznak a papíron egy pontot. A kép ezekből a pontokból fog állni. Hardvereszközök

Háttértárolók 2. Tintasugaras nyomtató Input A tintasugaras nyomtatók tintapatronok segítségével tintacseppeket juttatnak a papírlapra. A patronban van egy porlasztó, ez megfelelő méretű tintacseppekre alakítja a tintát, és a papírlapra juttatja azt. A színes tintasugaras nyomtató színes tintapatronokat használ, általában négy alapszín használatával keveri ki a megfelelő árnyalatokat: ciánkék, bíborvörös, sárga és fekete színek használatával. Minden tintasugaras nyomtató porlasztással juttatja a tintacseppeket a papírlapra, de a porlasztás módszere változó. Piezo elv: membrán alakváltozása tolja ki a festék cseppet a nyomtató fejből. Bubble-jet elv: Hő hatására keletkező buborék tolja ki a festék cseppet a nyomtató fejből. Hardvereszközök Memória CPU Output

Háttértárolók 3. Lézernyomtató Input Memória Output CPU A lézernyomtatóban speciális, fényérzékeny anyaggal bevont és elektromosan feltöltött henger található. Ezen egy lézersugárral jelölik meg a nem fehér pontokat: ahol a lézer a hengerhez ér, ott a henger semleges lesz vagy ellentétesen lesz töltött a henger többi részéhez képest. Amikor pedig a henger a festékrésszel érintkezik, akkor azokra a részekre tapad festék, melyeket ért a lézersugár. A festék ezután átkerül a papírra, majd beleolvad, mikor a papír áthalad egy 200 °C-os hengerpár között. A színes lézernyomatóban lényegében négy közönséges lézernyomtató mechanikája épül egybe, és az egyetlen fényérzékeny hengerükre a világoskék (cián), lila (bíbor), sárga és fekete festékhengerekről egymás után kerülnek fel a színek. A négy színnel való átfestéshez a lézersugárnak négyszer kell végigfutnia a fényérzékeny hengeren. Hardvereszközök

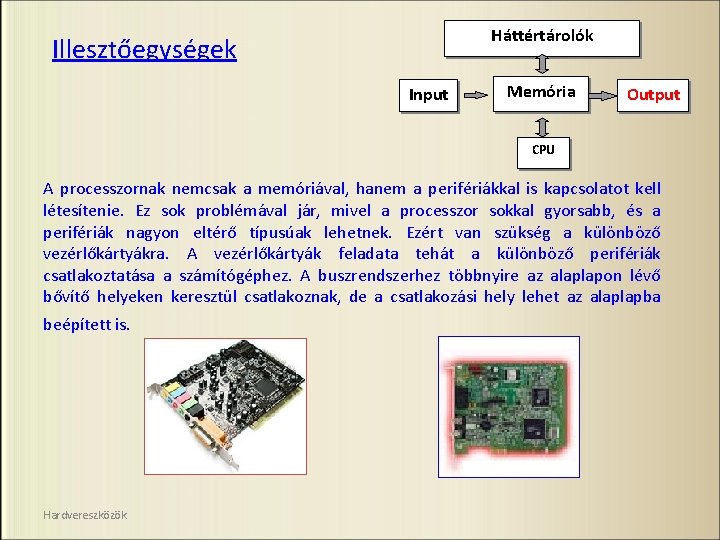

Háttértárolók Illesztőegységek Input Memória Output CPU A processzornak nemcsak a memóriával, hanem a perifériákkal is kapcsolatot kell létesítenie. Ez sok problémával jár, mivel a processzor sokkal gyorsabb, és a perifériák nagyon eltérő típusúak lehetnek. Ezért van szükség a különböző vezérlőkártyákra. A vezérlőkártyák feladata tehát a különböző perifériák csatlakoztatása a számítógéphez. A buszrendszerhez többnyire az alaplapon lévő bővítő helyeken keresztül csatlakoznak, de a csatlakozási hely lehet az alaplapba beépített is. Hardvereszközök

Busz, sín, bus v. sínrendszer • I. generáció processzor a leglassabb perifériához alkalmazkodik • II. generáció (Nu. Bus) – Elkülönülő belső és külső, majd saját buszrendszerek • Megvalósítások – Soros (serial) belső: PCIe, Külső: Fire. Wire, SATA, USB • Az átvitt adatok egymás követve sorban haladnak a sínen. – Párhuzamos (paralel) belső: EISA, VESA. PCI külső: SCSI, PCMCIA • Az átvitt adatok egymással párhuzamosan haladnak, 8 – 64 bites csoportokban. Hardvereszközök

Háttértárolók Input Hangkártya Memória CPU A hangkártya alapvetően egy I/O eszköz, eszköz arra való, hogy lehetővé tegye a hangzó világ és a számítógép közötti kétirányú kommunikációt. Funkcionálisan általában egy hangkártya 4 részre bontható: • Hangdigitalizáló (A/D konverter) • lejátszó rész (D/A konverter) • Szintetizátor • MIDI interface. Szabványok: Ad. Lib, Sound. Blaster, Roland MT-32, PCI Hardvereszközök Output

Háttértárolók Videokártya Input Memória CPU A monitorokat a géphez a videokártya illeszti, ez a kép megjelenítésének fontos eszköze. A videokártyát valamelyik bővítő helyre kell illeszteni, de vannak olyan PC-k, amelyekben ez az alaplap része. A szükséges kép megjelenítéséhez a CPU információt küld a videokártyának, és az továbbítja a monitornak. Hardvereszközök Output

Háttértárolók Hálózati kártya Input Memória CPU A hálózati kártya teszi lehetővé, hogy a hálózat fizikai közegéhez (legtöbbször kábelezés) kapcsoljuk a számítógépünket. Helyi hálózatok eszköze. BNC RJ-45 bps (bit per szekundum) az átviteli sebesség mértékegysége Hardvereszközök Output

Modem A számítógéppel rendelkező magánember számára az Internethez való kapcsolódás fő eszköze a modem. Ez az eszköz az otthoni vagy munkahelyi számítógépet a telefonvonalakon keresztül, telefonhívás révén kapcsolja össze a hálózatba kapcsolódott gépekkel, miközben azok digitális jeleit analóg telefonjellé, majd vissza, a számítógép által érthető digitális jellé alakítja. -ADSL modem - Mobil internet modem bps (bit per szekundum) az átviteli sebesség mértékegysége Hardvereszközök
