Hallo Klasse 9, in den nachfolgenden Folien habe ich euch einige wichtige Dinge zur Reihen und Parallelschaltung nochmal zusammengefasst. Zum Potenzial (Klasse 8) habe ich euch nochmal zwei Folien zur Veranschaulichung animiert. Benutzt deshalb den Präsentationsmodus, um auch die Aufgaben auf der letzten Folie zu lösen. Dazu habe ich euch die Lösung hingeschrieben. Bitte nehmt euch nicht selber auf den Arm und versucht die Lösung immer erst dann anzuschauen, wenn ihr nicht mehr weiter kommt. Ob ein technischer Widerstand in der Schaltung eingebaut ist oder eine Glühbirne spielt keine Rolle. Schließlich hat eine Glühbirne auch einen Widerstand. Falls ihr nochmal Hilfe für die Reihenschaltung benötigt, habe ich euch ein Videolink auf der vorletzten Folie eingefügt. Schaut das Video nur von 1: 08 bis 3: 55 Minute an. Die Aufgabe für die Parallelschaltung in diesem Video ist zu schwierig, da ihr die Formel noch nicht kennt. Falls ihr Fragen habt, dürft ihr mich natürlich auch gerne anrufen. Tel: 07584 7340267 Viele Grüße Andras Weber

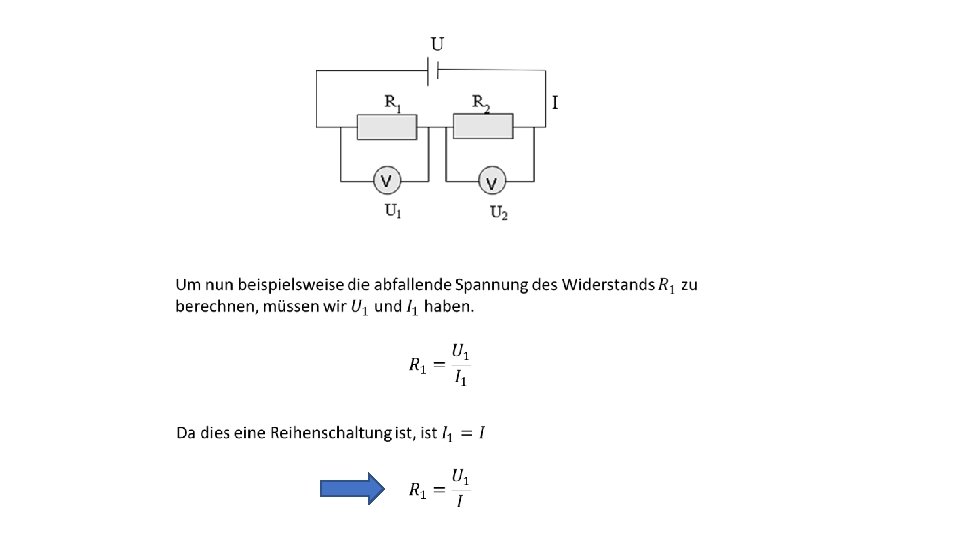

Reihenschaltung Überblick Parallelschaltung An beiden Widerständen liegt die volle Spannung U an, da jedes Elektron nur einen der beiden Widerstände passieren muss. (Siehe Potenzial/Druck) Da die Elektronen durch beide Widerstände fließen müssen addieren sich die Widerstände:

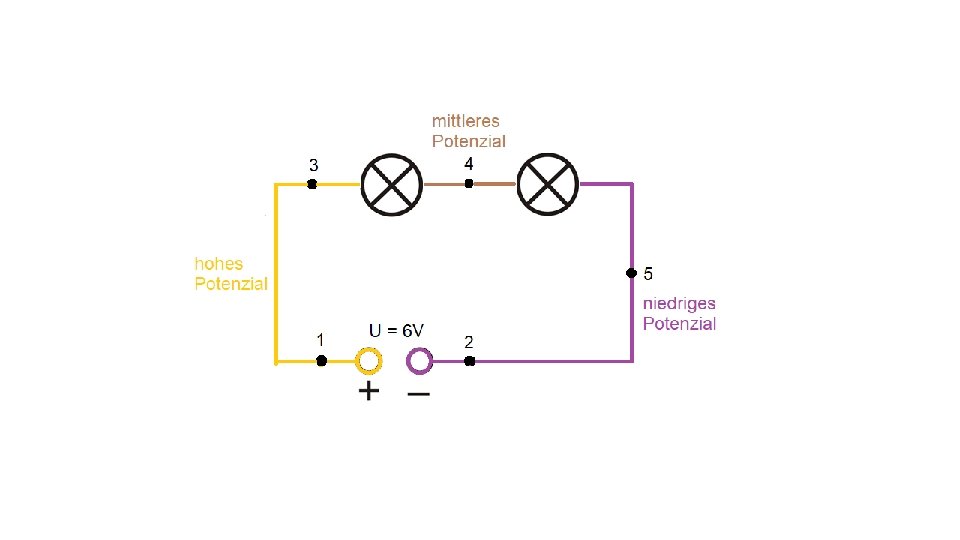

6 V hohes Potenzial niederes Potenzial
Erklärungsvideo: https: //www. youtube. com/watch? v=Uoq. U 3 Rj. KCh 8&t=1 s
Übungsaufgaben Elektrizitätslehre (Lösung Aufgabenblatt) U U I R 1 I 1 A R 2 I 2 A I R 1 ·I U = R 1 ·I 1 = 4Ω · 0, 006 A = 0, 024 V U 2 = R 2 ·I = 7Ω · 0, 75 A = 5, 25 V 3, 4 m. A
