Halfgeleiders 1 Klik op het onderdeel waarvan je meer wil weten - Opbouw diode - Werking diode - Karakteristiek van een diode

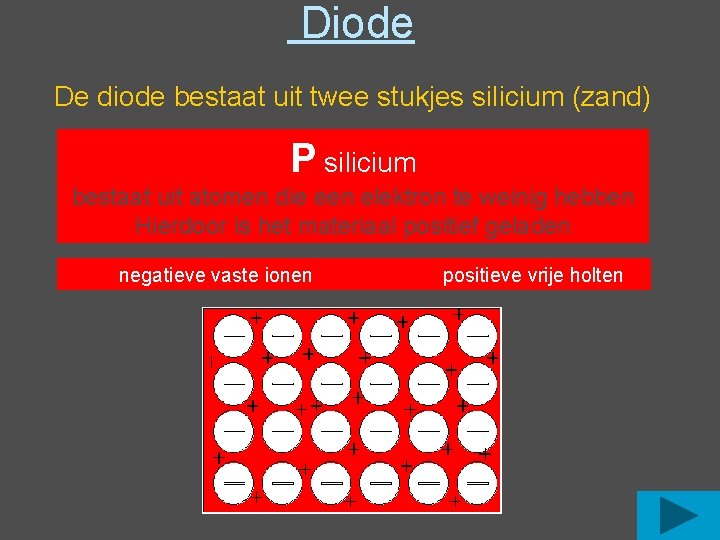

Diode De diode bestaat uit twee stukjes silicium (zand) P silicium bestaat uit atomen die een elektron te weinig hebben Hierdoor is het materiaal positief geladen negatieve vaste ionen positieve vrije holten

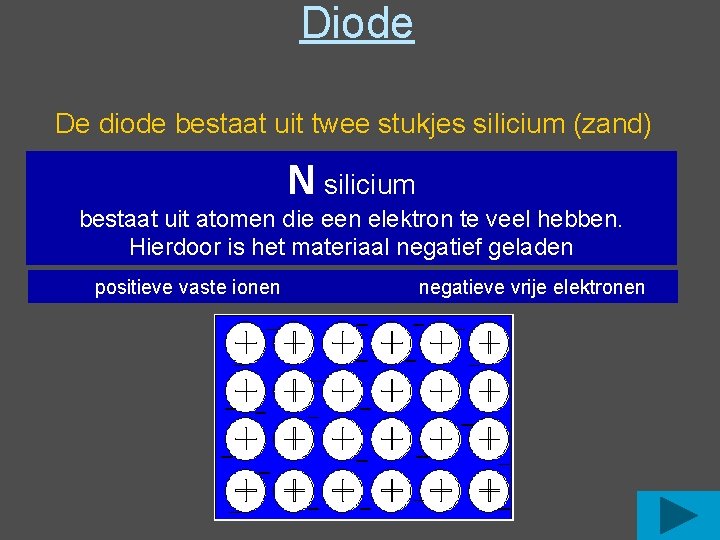

Diode De diode bestaat uit twee stukjes silicium (zand) N silicium bestaat uit atomen die een elektron te veel hebben. Hierdoor is het materiaal negatief geladen positieve vaste ionen negatieve vrije elektronen

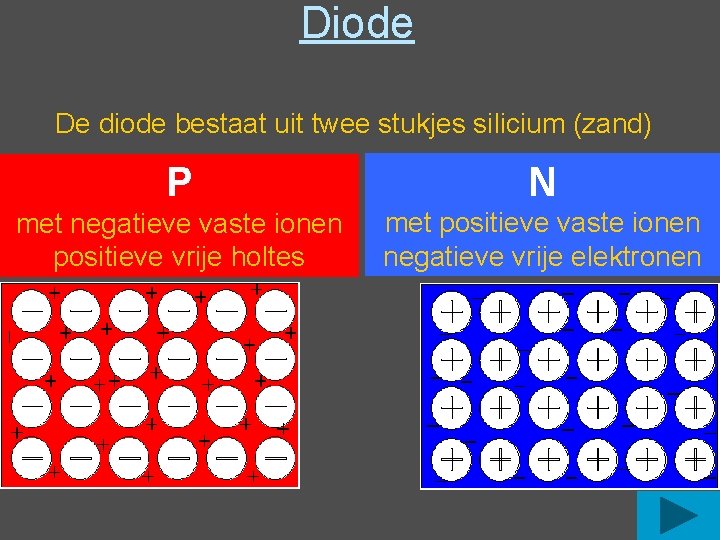

Diode De diode bestaat uit twee stukjes silicium (zand) P N met negatieve vaste ionen positieve vrije holtes met positieve vaste ionen negatieve vrije elektronen

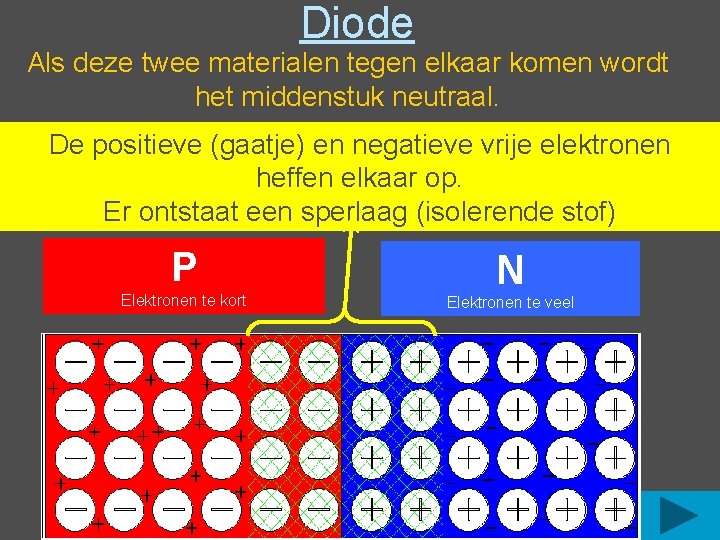

Diode Als deze twee materialen tegen elkaar komen wordt het middenstuk neutraal. De positieve (gaatje) en negatieve vrije elektronen heffen elkaar op. Er ontstaat een sperlaag (isolerende stof) P Elektronen te kort N Elektronen te veel

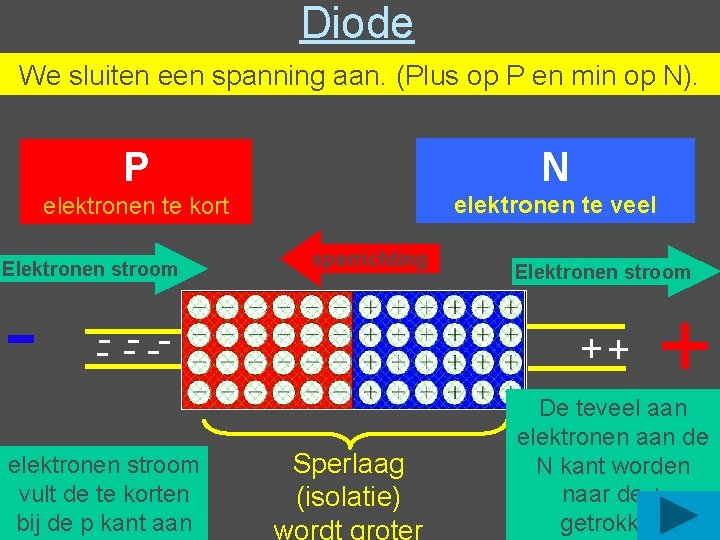

Diode We sluiten een spanning aan. (Plus op P en min op N). P N elektronen te kort elektronen te veel Elektronen stroom - sperrichting -- -- -- elektronen stroom vult de te korten bij de p kant aan Elektronen stroom ++ Sperlaag (isolatie) + De teveel aan elektronen aan de N kant worden naar de + getrokken

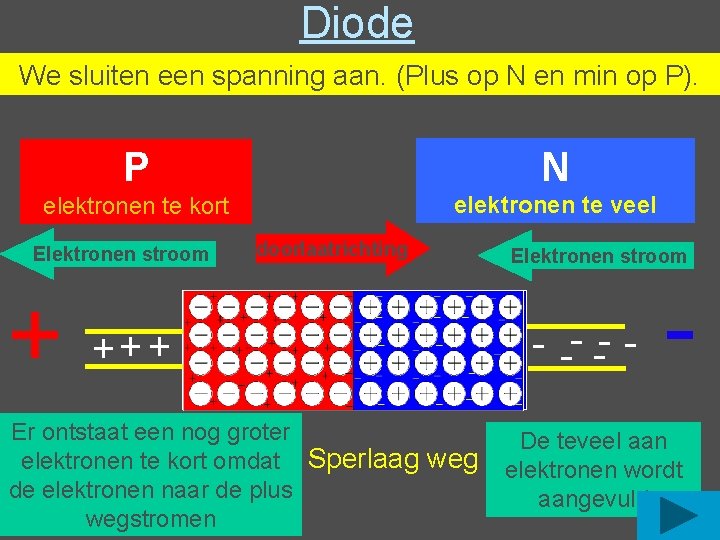

Diode We sluiten een spanning aan. (Plus op N en min op P). P N elektronen te kort elektronen te veel Elektronen stroom + doorlaatrichting ++ + Er ontstaat een nog groter elektronen te kort omdat Sperlaag weg de elektronen naar de plus wegstromen Elektronen stroom - -- -- - - De teveel aan elektronen wordt aangevuld

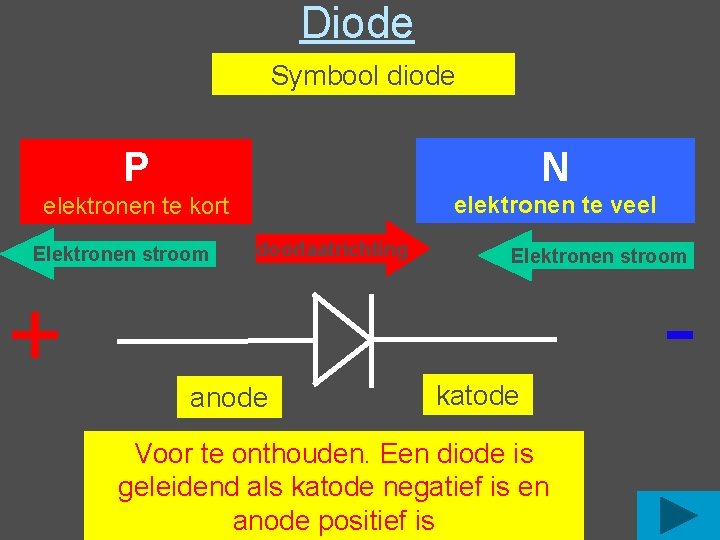

Diode Symbool diode P N elektronen te kort elektronen te veel Elektronen stroom + doorlaatrichting anode Elektronen stroom katode Voor te onthouden. Een diode is geleidend als katode negatief is en anode positief is -

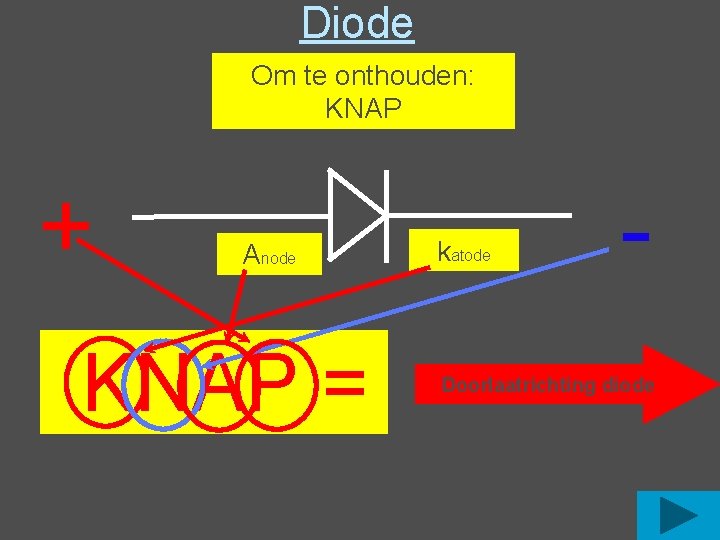

Diode Om te onthouden: KNAP + Anode KNAP = katode - Doorlaatrichting diode

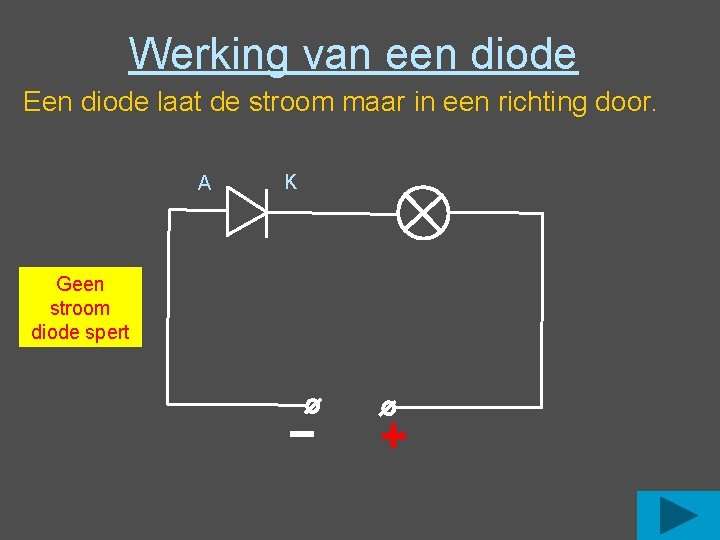

Werking van een diode Een diode laat de stroom maar in een richting door. A Geen stroom diode spert K

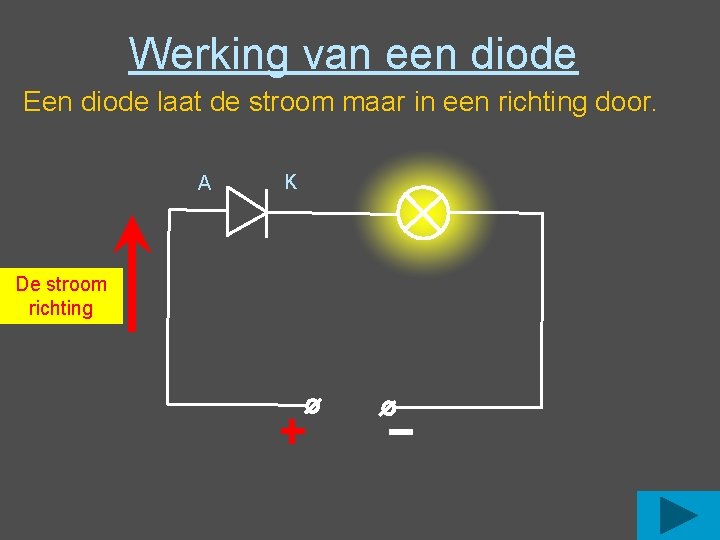

Werking van een diode Een diode laat de stroom maar in een richting door. A De stroom richting K

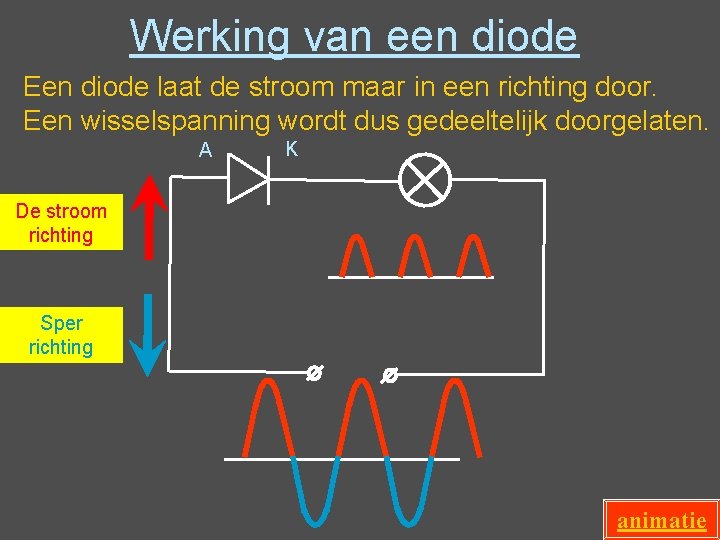

Werking van een diode Een diode laat de stroom maar in een richting door. Een wisselspanning wordt dus gedeeltelijk doorgelaten. A K De stroom richting Sper richting animatie

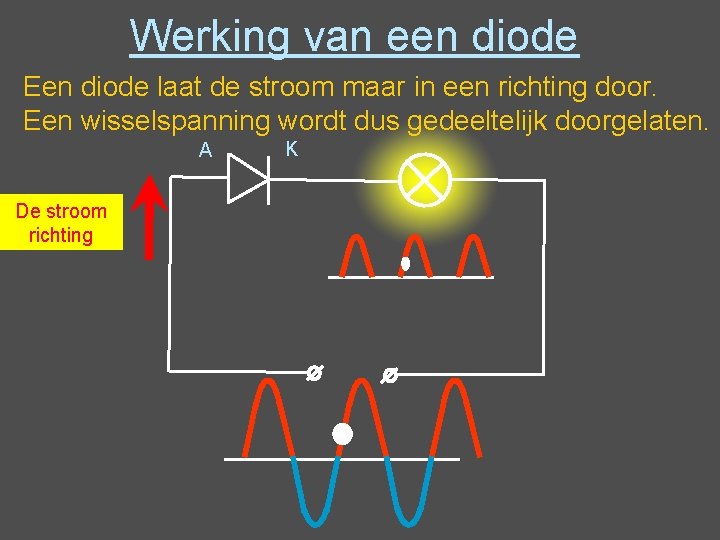

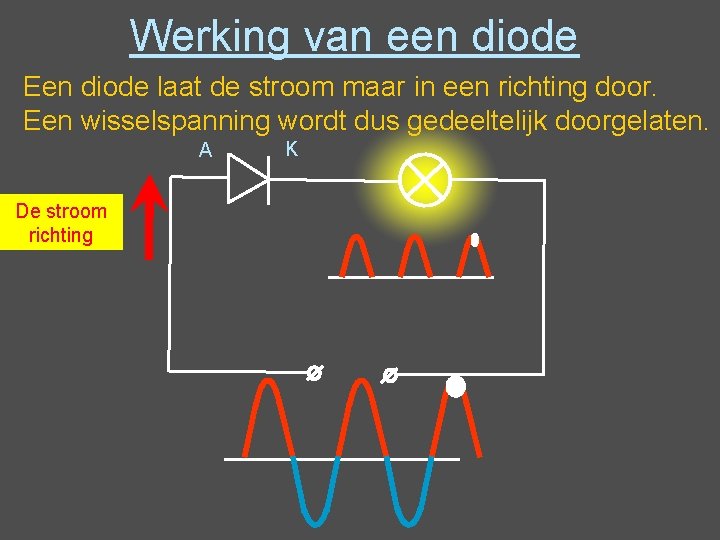

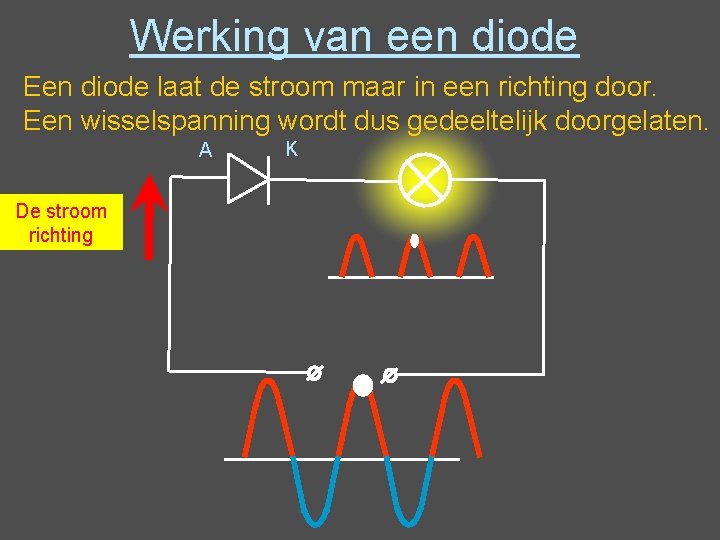

Werking van een diode Een diode laat de stroom maar in een richting door. Een wisselspanning wordt dus gedeeltelijk doorgelaten. A De stroom richting K

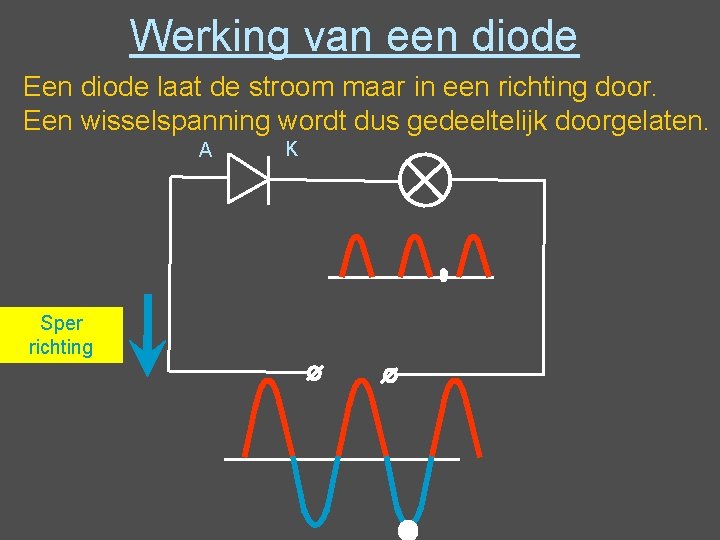

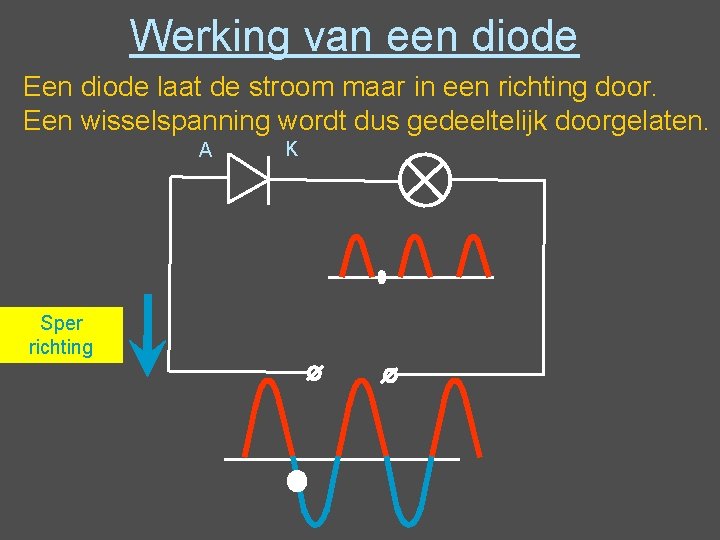

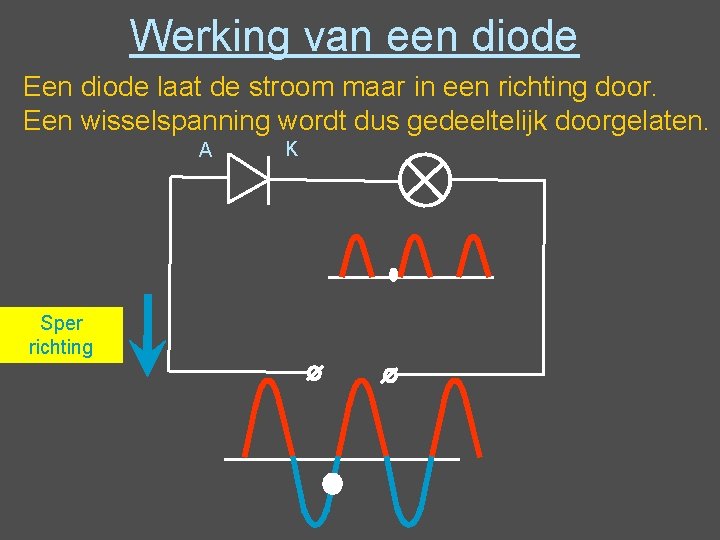

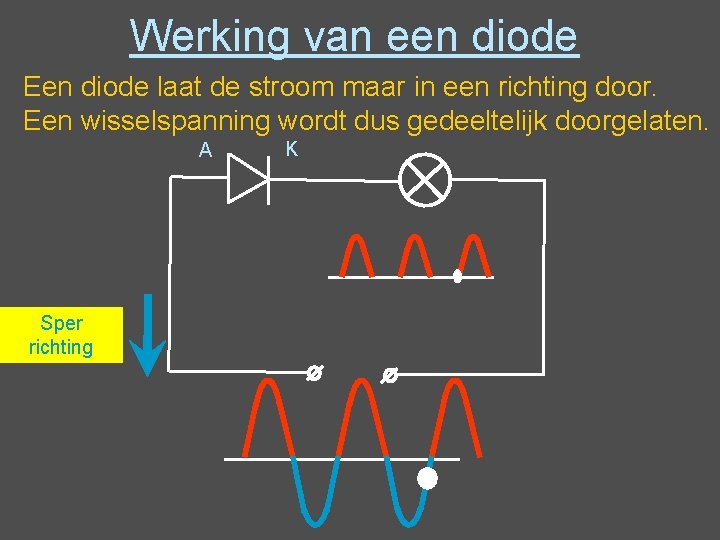

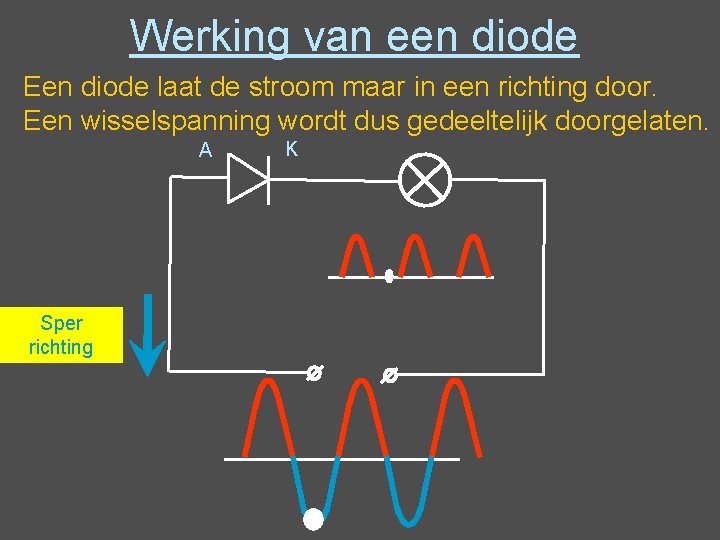

Werking van een diode Een diode laat de stroom maar in een richting door. Een wisselspanning wordt dus gedeeltelijk doorgelaten. A Sper richting K

Werking van een diode Een diode laat de stroom maar in een richting door. Een wisselspanning wordt dus gedeeltelijk doorgelaten. A De stroom richting K

Werking van een diode Een diode laat de stroom maar in een richting door. Een wisselspanning wordt dus gedeeltelijk doorgelaten. A Sper richting K

Werking van een diode Een diode laat de stroom maar in een richting door. Een wisselspanning wordt dus gedeeltelijk doorgelaten. A De stroom richting K

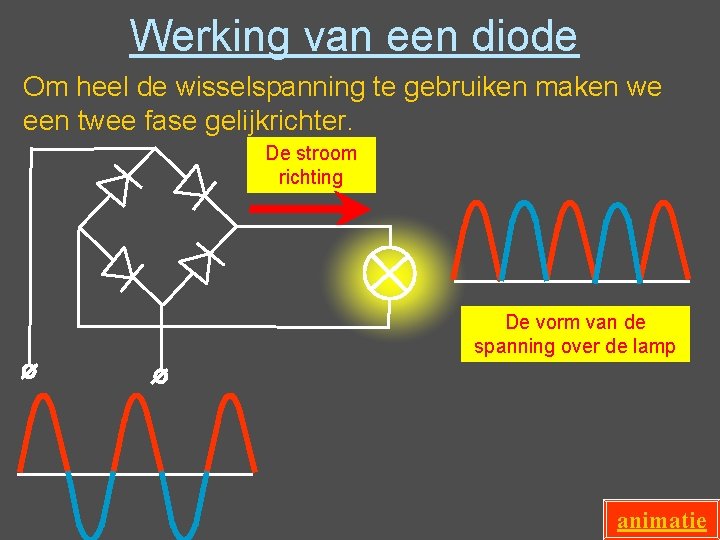

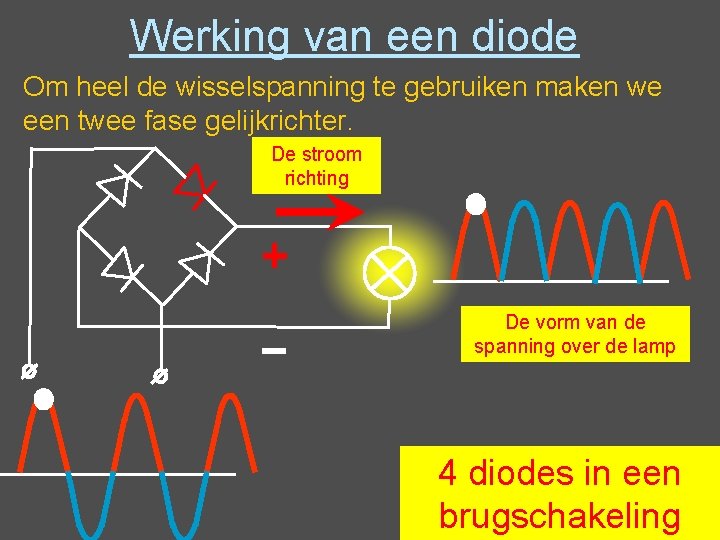

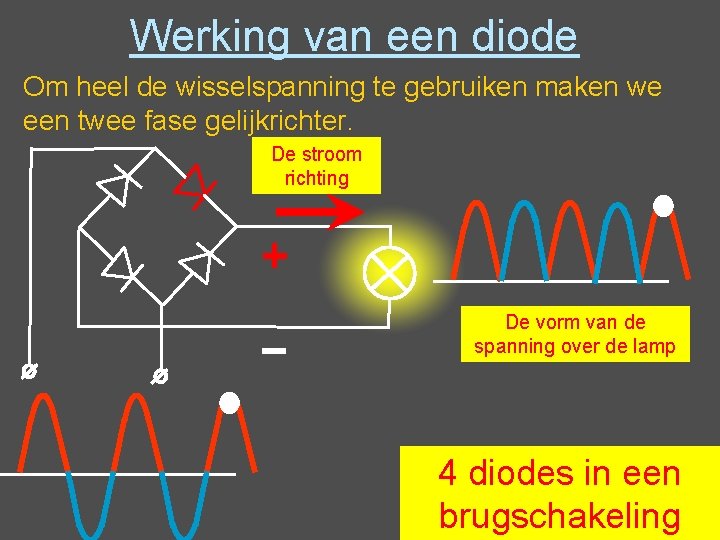

Werking van een diode Om heel de wisselspanning te gebruiken maken we een twee fase gelijkrichter. De stroom richting De vorm van de spanning over de lamp animatie

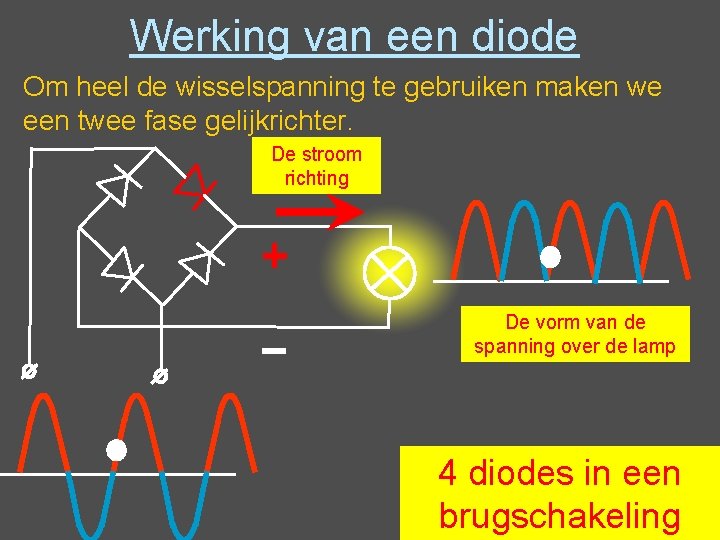

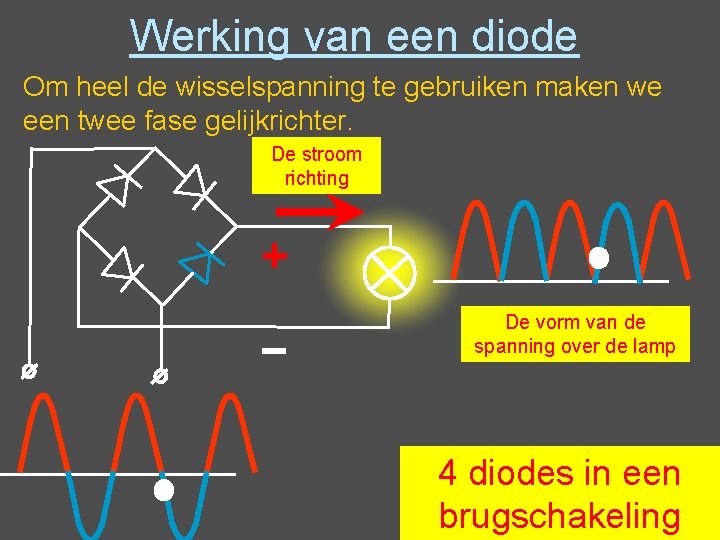

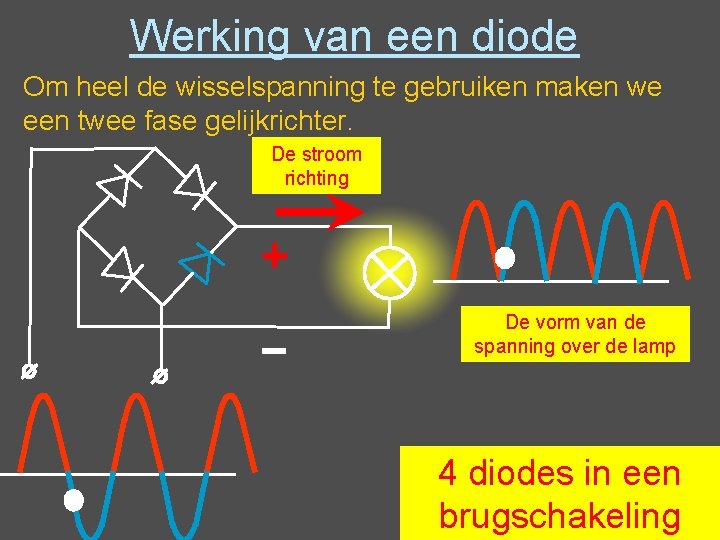

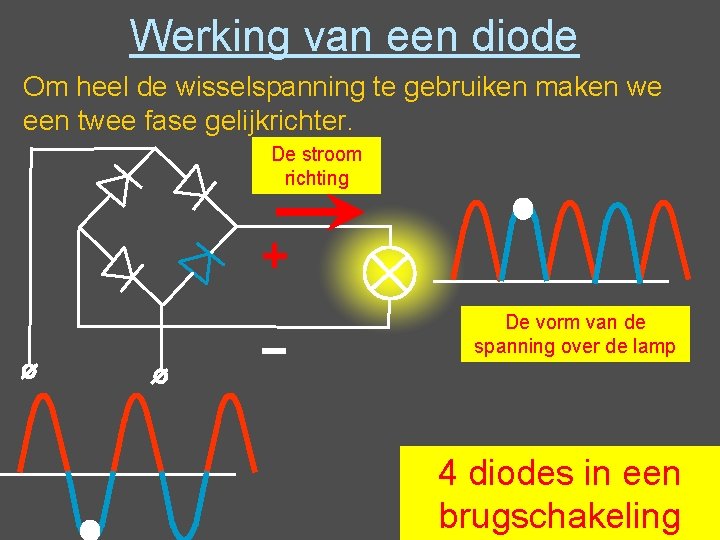

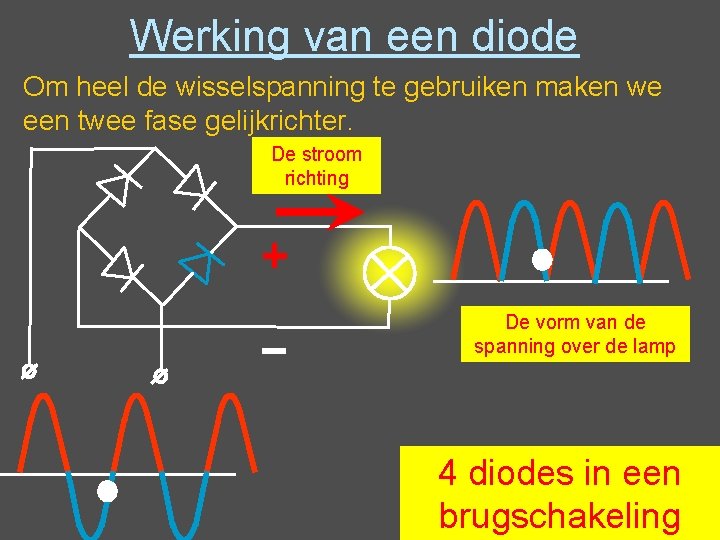

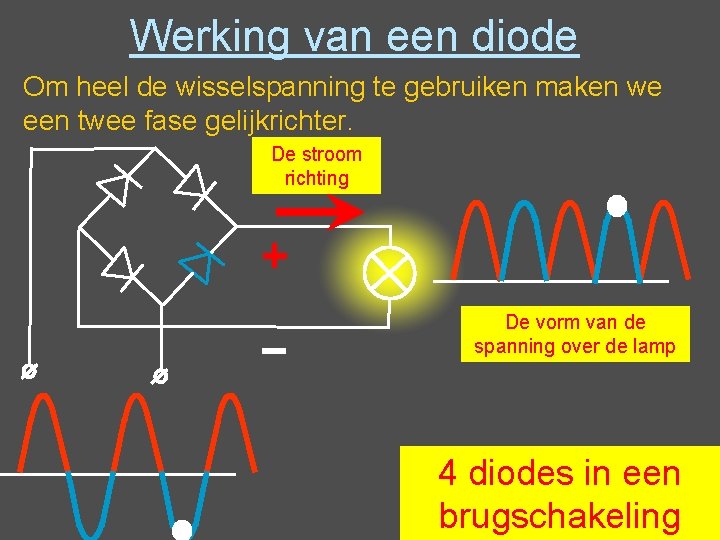

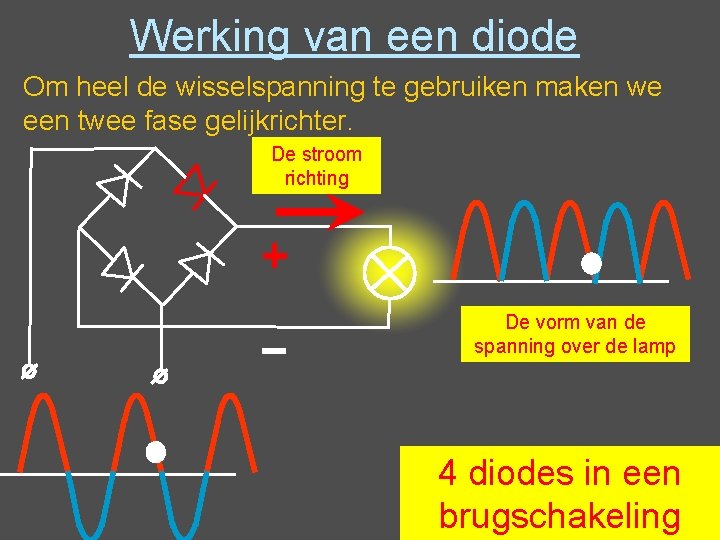

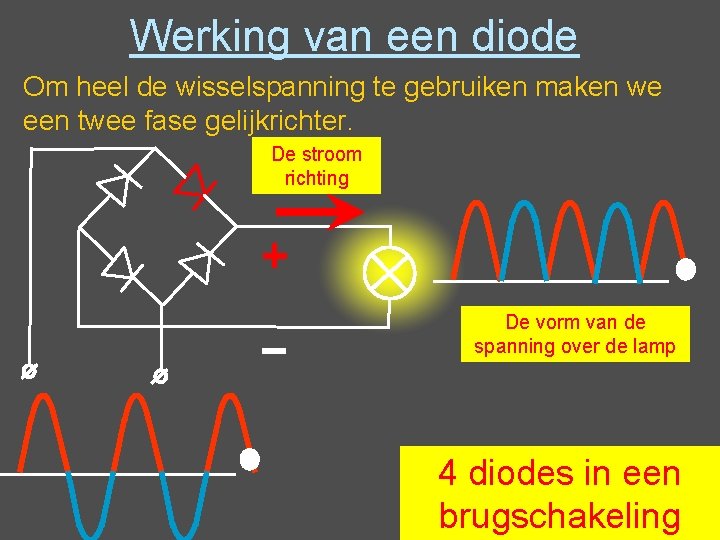

Werking van een diode Om heel de wisselspanning te gebruiken maken we een twee fase gelijkrichter. De stroom richting De vorm van de spanning over de lamp 4 diodes in een brugschakeling

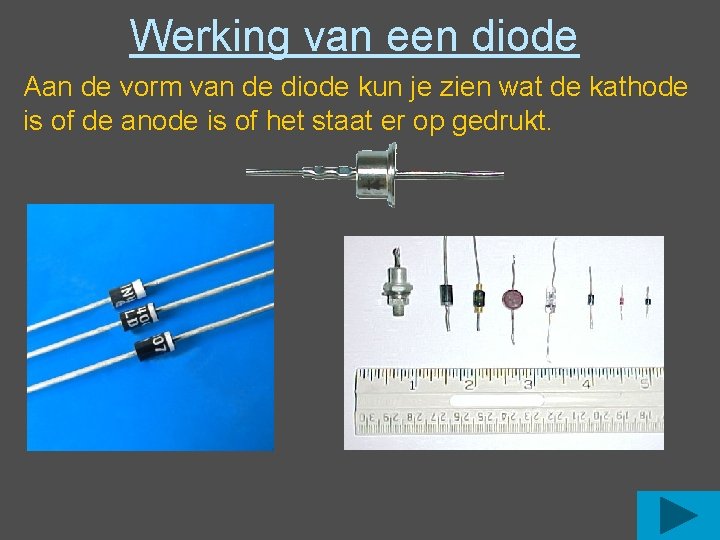

Werking van een diode Aan de vorm van de diode kun je zien wat de kathode is of de anode is of het staat er op gedrukt.

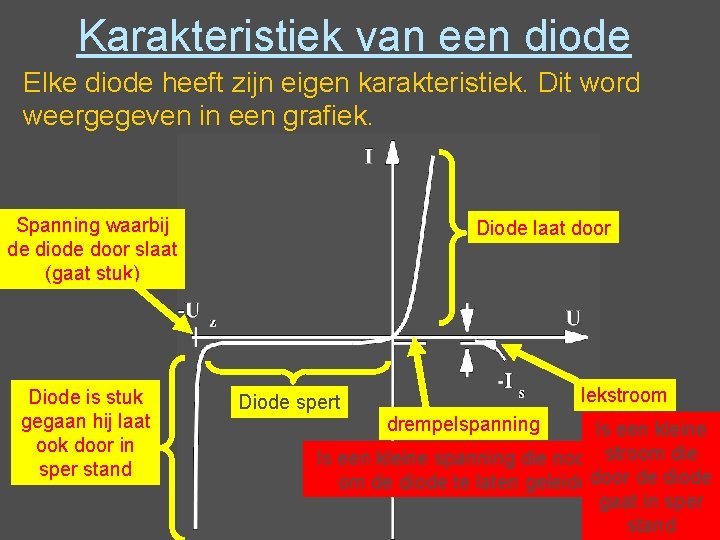

Karakteristiek van een diode Elke diode heeft zijn eigen karakteristiek. Dit word weergegeven in een grafiek. Spanning waarbij de diode door slaat (gaat stuk) Diode is stuk gegaan hij laat ook door in sper stand Diode laat door Diode spert lekstroom drempelspanning Is een kleine die Is een kleine spanning die nodig stroom is door de diode om de diode te laten geleiden gaat in sper stand
