Hajlító igénybevétel Példa 1

A és B -re jutó támaszerő számítása

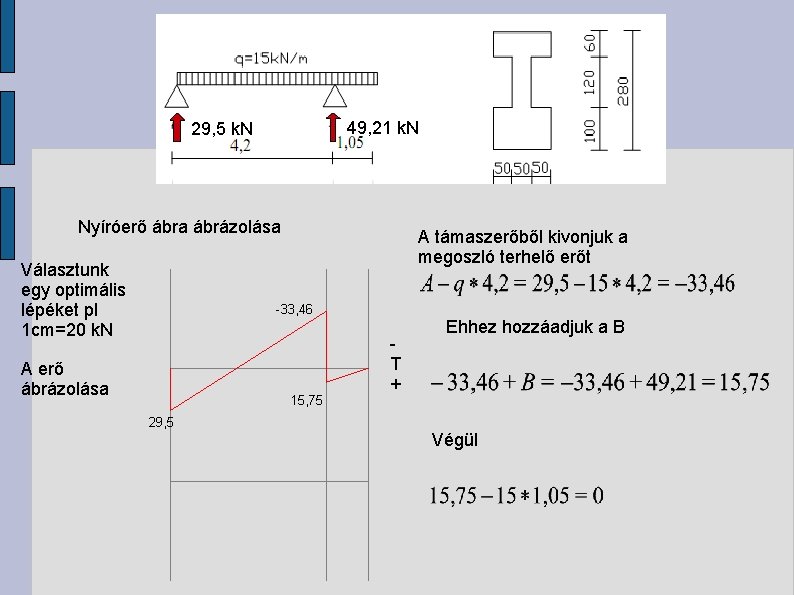

49, 21 k. N 29, 5 k. N Nyíróerő ábra ábrázolása Választunk egy optimális lépéket pl 1 cm=20 k. N A támaszerőből kivonjuk a megoszló terhelő erőt -33, 46 A erő ábrázolása 15, 75 T + Ehhez hozzáadjuk a B 29, 5 Végül

49, 21 k. N 29, 5 k. N Nyomatéki ábra készítése -33, 46 x 1, 96 m 1 2 15, 75 T + 29, 5 M + Két helyen van szélső érték egyik ismeretlen

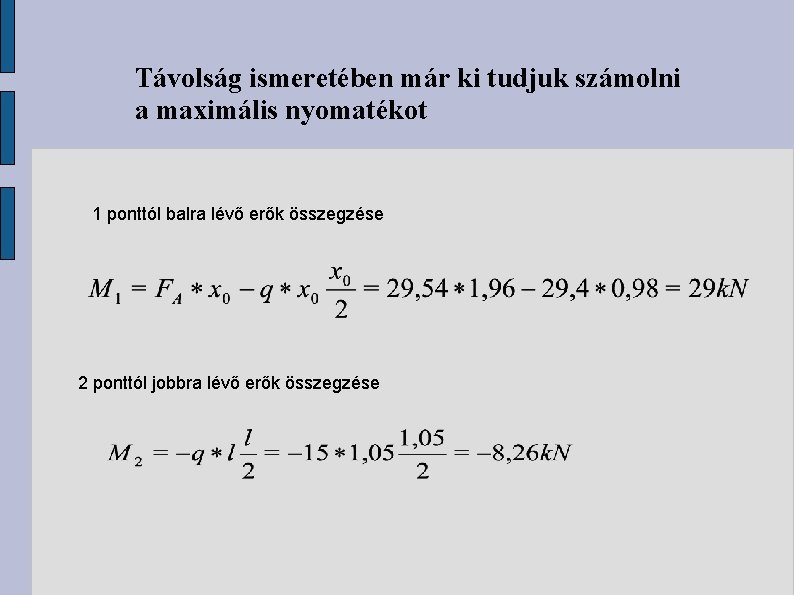

Távolság ismeretében már ki tudjuk számolni a maximális nyomatékot 1 ponttól balra lévő erők összegzése 2 ponttól jobbra lévő erők összegzése

49, 21 k. N 29, 5 k. N -33, 46 x 1, 96 m 1 2 T + 15, 75 29, 5 -8, 26 29 M + Nyomatéki ábra ábrázolása laza csuklóval

29, 5 k. N 49, 21 k. N Súlypont meghatározása. Mivel hogy szimmetrikus csak az X tengelyt kell megállapítani ex Ki egészítjük az idomot hogy valami szabályos alakzat legyen y 1=14 cm Felvesszük semleges tengelyeket Semleges tengelytől meghatározzuk az alakzat súlypontjának a távolságát valamint a területét ey

Semleges tengelytől meghatározzuk a levonandó terület súlypontjának a távolságát valamint a területét ex y 2=12 cm ey

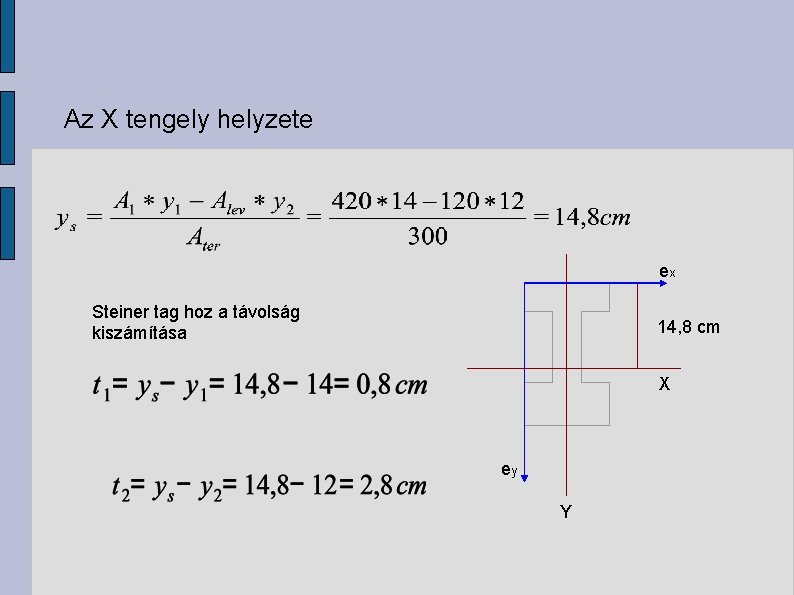

Az X tengely helyzete ex Steiner tag hoz a távolság kiszámítása 14, 8 cm X ey Y

Most már mindent tudunk a inercia nyomaték és a keresztmetszeti tényező kiszámításához yf az idom felső széle és a súlypont közti távolság ya az idom alsó széle és a súlypont közti távolság

1 és 2 keresztmetszet vizsgálata 1 -es keresztmetszetnél a tartó felső részén nyomóerő hatására keresztmetszet csökkenés jön létre tartó alsó felén pedig keresztmetszet növekedés azaz húzó erő hat 2 -es keresztmetszeten felül húzó alul nyomó erő ébred

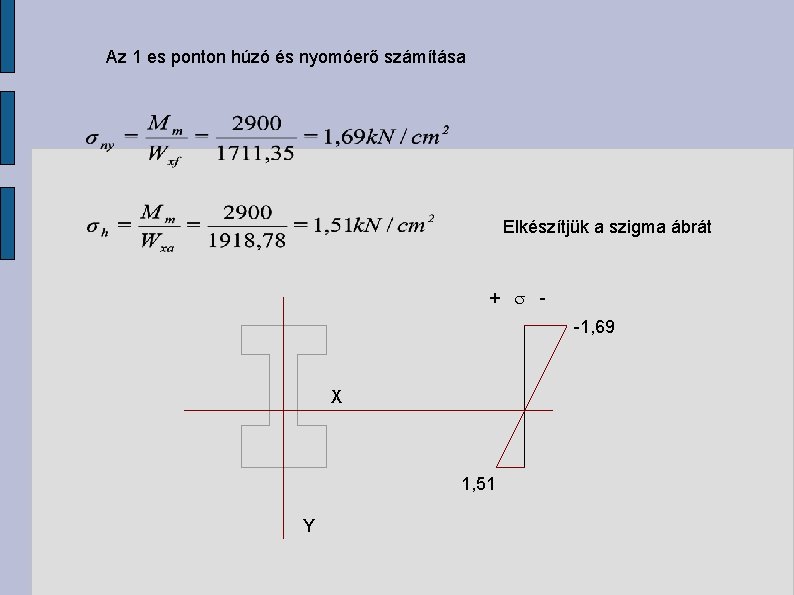

Az 1 es ponton húzó és nyomóerő számítása Elkészítjük a szigma ábrát + -1, 69 X 1, 51 Y

Az 2 es ponton húzó és nyomóerő számítása Elkészítjük a szigma ábrát 0, 48 + - X -0, 43 Y

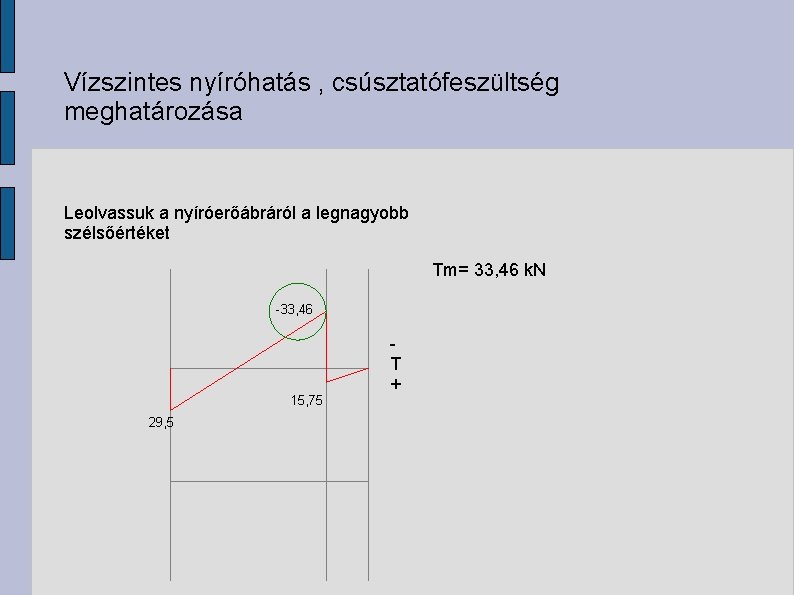

Vízszintes nyíróhatás , csúsztatófeszültség meghatározása Leolvassuk a nyíróerőábráról a legnagyobb szélsőértéket Tm= 33, 46 k. N -33, 46 15, 75 29, 5 T +

A tartószerkezeten a kritikus pontok vizsgálata 2 1 3 4 5 Y X

1 pont Statikai nyomatékhoz a távolság meghatározása 1 y= 11, 8 X Y

2 pont Statikai nyomaték megegyezik Sx 1=Sx 2

3 pont Statikai nyomatékhoz a távolság meghatározása y= 4, 4 3 X Y

4 pont y=2, 8 4 Y X

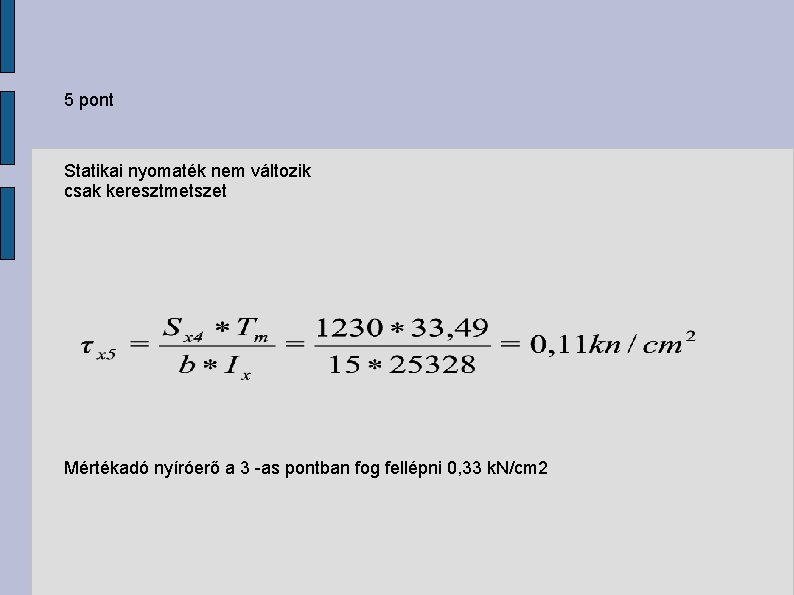

5 pont Statikai nyomaték nem változik csak keresztmetszet Mértékadó nyíróerő a 3 -as pontban fog fellépni 0, 33 k. N/cm 2

Csúsztató ábra rajzolása

További jó tanulást Remélem hasznos volt created by mamuth
