HACİM HESAPLARI Hacim hesabı, İnşaat Mühendisliğinde yapılan toprak işlerinin temelini oluşturur. Zira, toprak işleri ödemeleri, hacim (m 3) bazında yapılır.

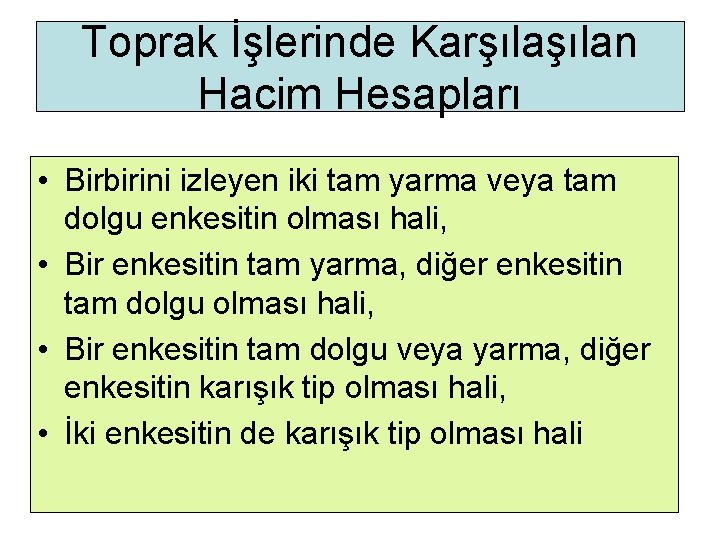

Toprak İşlerinde Karşılan Hacim Hesapları • Birbirini izleyen iki tam yarma veya tam dolgu enkesitin olması hali, • Bir enkesitin tam yarma, diğer enkesitin tam dolgu olması hali, • Bir enkesitin tam dolgu veya yarma, diğer enkesitin karışık tip olması hali, • İki enkesitin de karışık tip olması hali

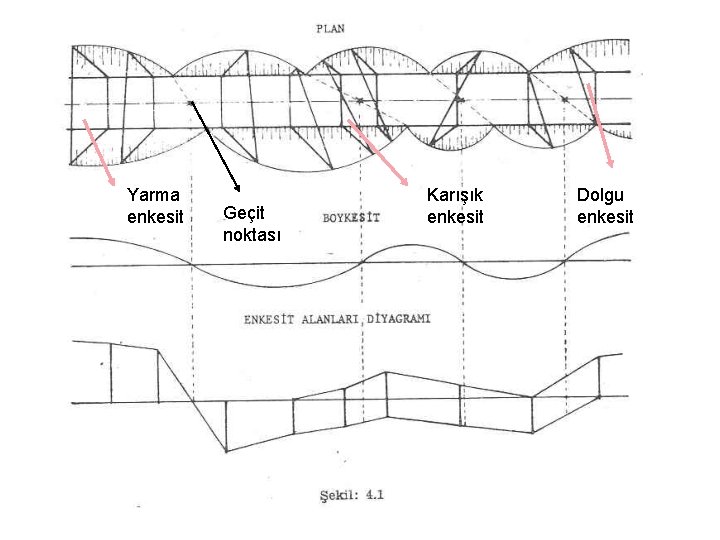

Yarma enkesit Geçit noktası Karışık enkesit Dolgu enkesit

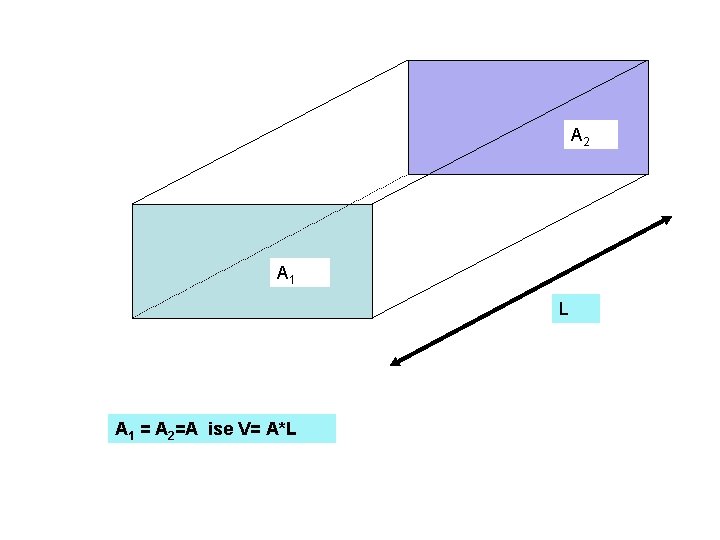

A 2 A 1 L A 1 = A 2=A ise V= A*L

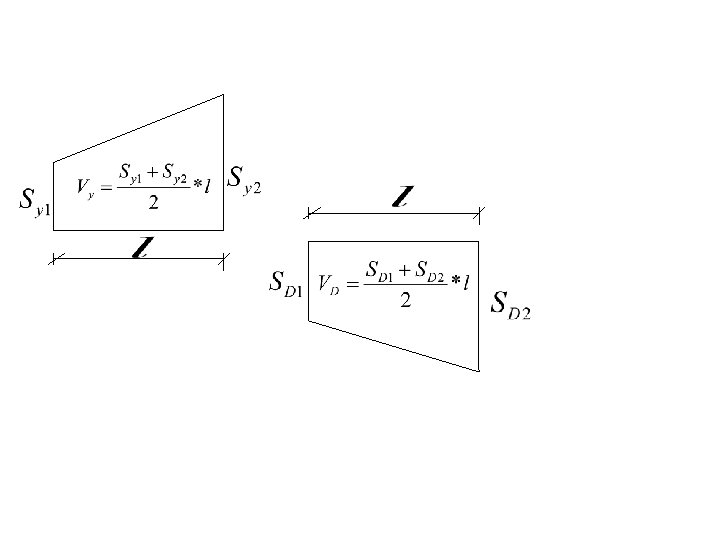

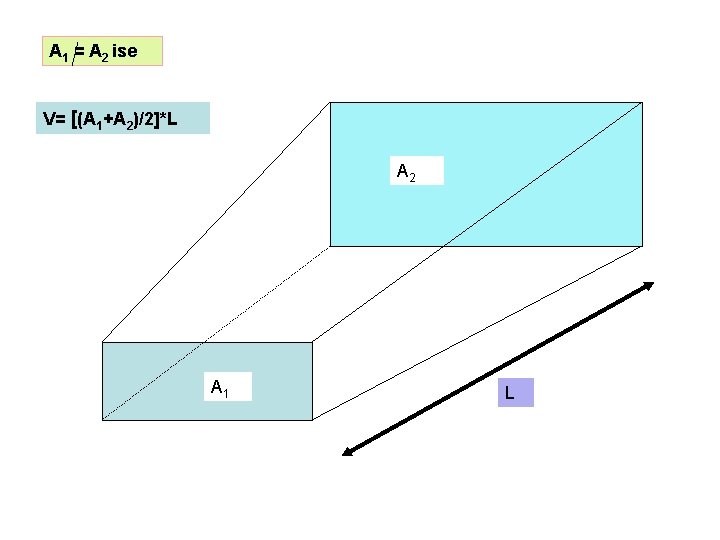

A 1 = A 2 ise V= [(A 1+A 2)/2]*L A 2 A 1 L
İKİ TAM YARMA ENKESİT OLMASI HALİ
Tam Yarma Enkesit ile Tam Dolgu Enkesit Arasındaki Hacim Hesabı

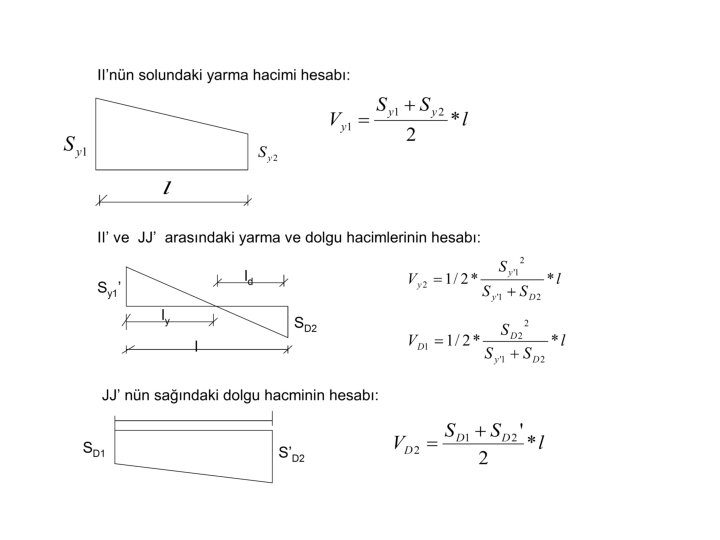

ld Sy SD ly l Vy= Sy*ly/2 Vd= SD*ld/2 SY/SD= ly/ld ly+ld= l veya
Sy 2 SD 1’ l SD 1 SD 2 ld ly l
SD 1 l Sy 2 SD 1’ ld ly l Toplam dolgu ve yarma alanı VD = VD 1 + VD 2 Vy = Vy 2

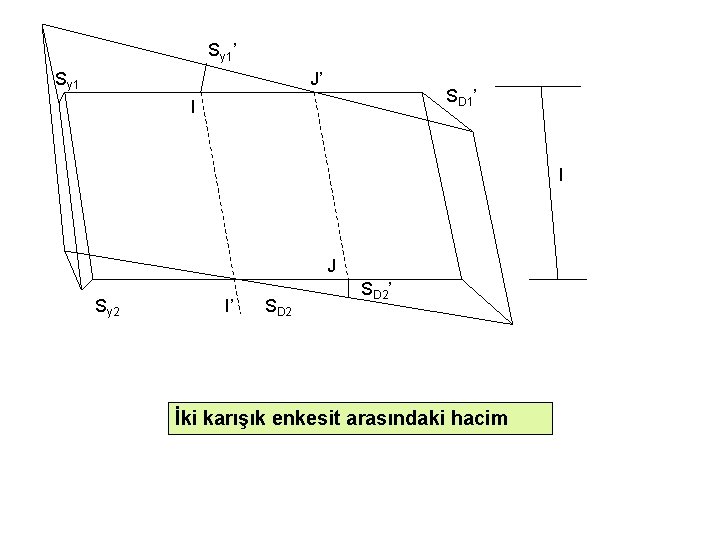

Sy 1’ Sy 1 J’ SD 1’ I l J Sy 2 I’ SD 2’ İki karışık enkesit arasındaki hacim

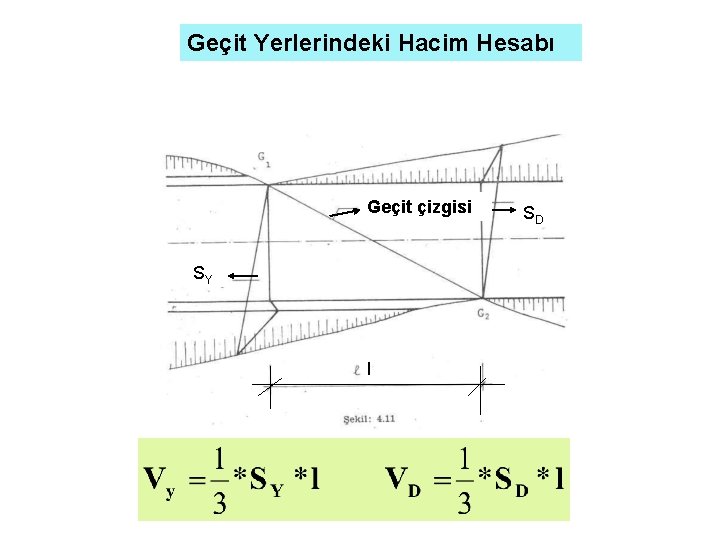

Geçit Yerlerindeki Hacim Hesabı Geçit çizgisi SY l SD
Hacimler Diyagramı (Kütleler Diyagramı)
BOYKESİTTEN YAKLAŞIK VE ÇABUK HACİM HESABI Ön tasarım aşamasında kullanılır • Çeşitli geçki seçeneklerinin ekonomik açıdan karşılaştırılmaları • Bir geçki maliyetinin yaklaşık ve çabuk olarak hesabı • Kırmızı çizginin kesin konumunun saptanması
Enkesitler ile ilgili kabuller 1) Platform genişliği sabittir. 2) Şev eğimleri yarma ve dolgu alanları için sabittir 3) Arazinin düz olduğu kabul edilir. Platform genişliği=2 L Şev eğimi h 1/n Kabul edilen arazi şekli Doğal arazi şekli S= 2 L*h +nh 2
S 3 S 2 S 1 l l S 5 S 4 l l Enkesitler arası mesafe eşit kabul edilirse V= l*(S 1 + S 2 + S 3+. . . ) veya V= l*[2 L*(h 1+ h 2+ h 3+. . . )+ n*(h 12+ h 22+ h 32+. . . ) *h değerleri boykesitten okunur Yarma hacmi hesaplarında, g= hendek alanı, Dy= hendek uzunluğu ise 2*g*Dy hacmi ilave edilmelidir.
D B A B hmax A y A ve B noktaları arasındaki hacim
