Hacheur Schma global de principe Applications Diffrents type
Hacheur Schéma global de principe

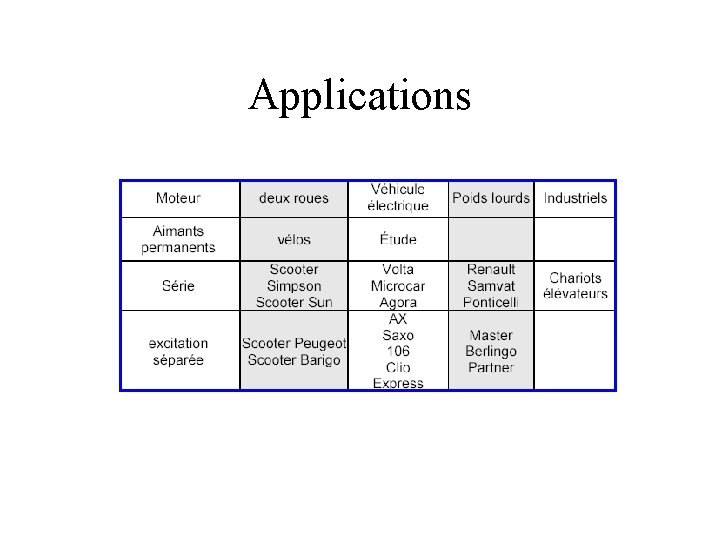

Applications

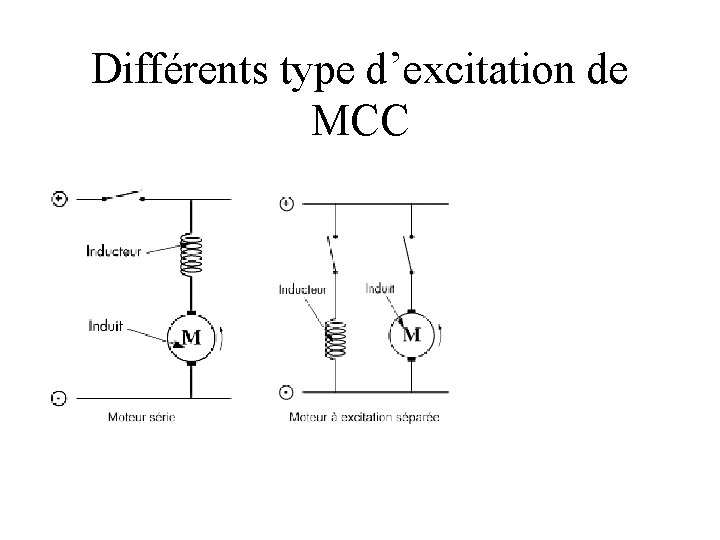

Différents type d’excitation de MCC
Structure de hacheur a) hacheur série ou dévolteur • L’interrupteur K 1 (transistor utilisé en commutation) est en série avec la charge. • La tension aux bornes de la charge Um < Usource • Transfert d’énergie de gauche à droite • D 1 est une diode de roue libre • Hacheur dévolteur <Um> = Us avec < 1 • L’inductance LM permet de lisser le courant donc le couple • Le quadrant de fonctionnement est Q 1

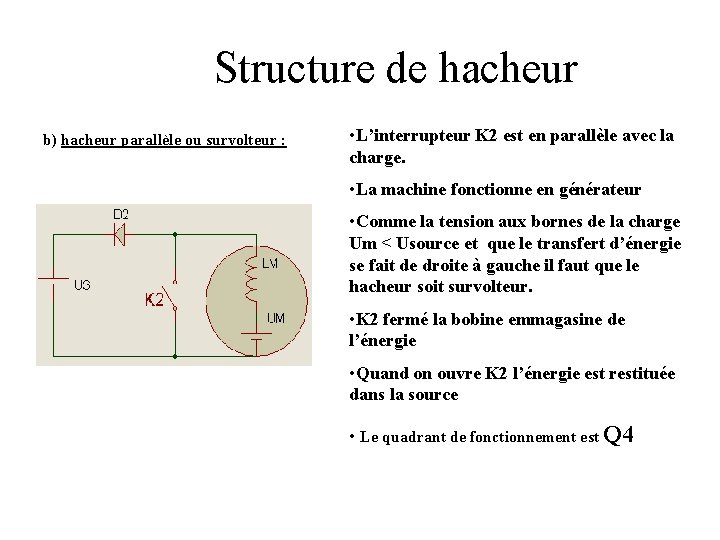

Structure de hacheur b) hacheur parallèle ou survolteur : • L’interrupteur K 2 est en parallèle avec la charge. • La machine fonctionne en générateur • Comme la tension aux bornes de la charge Um < Usource et que le transfert d’énergie se fait de droite à gauche il faut que le hacheur soit survolteur. • K 2 fermé la bobine emmagasine de l’énergie • Quand on ouvre K 2 l’énergie est restituée dans la source • Le quadrant de fonctionnement est Q 4

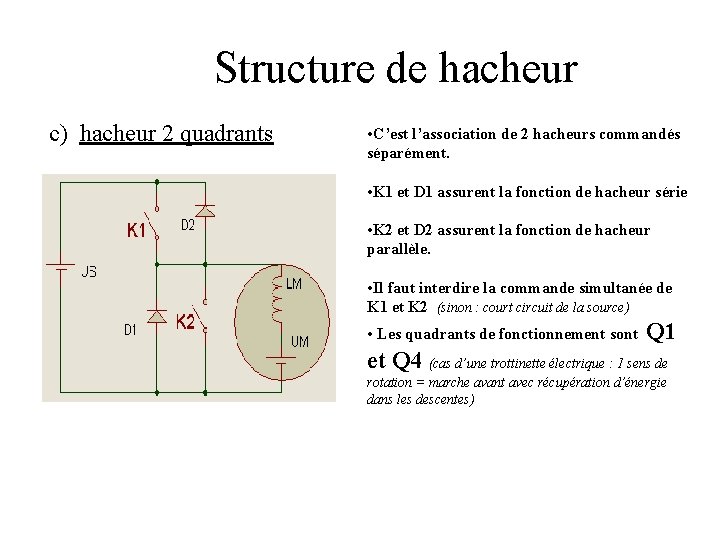

Structure de hacheur c) hacheur 2 quadrants • C’est l’association de 2 hacheurs commandés séparément. • K 1 et D 1 assurent la fonction de hacheur série • K 2 et D 2 assurent la fonction de hacheur parallèle. • Il faut interdire la commande simultanée de K 1 et K 2 (sinon : court circuit de la source) • Les quadrants de fonctionnement sont Q 1 et Q 4 (cas d’une trottinette électrique : 1 sens de rotation = marche avant avec récupération d’énergie dans les descentes)
Structure de hacheur Les quadrants de fonctionnement : (Attention, les quadrants 2 et 4 peuvent être inversés si l’on inverse les repères en abscisse et en ordonnée E = f(I) et non I=f(E) comme ci dessous) I ( C) Q 2 Q 1 Q 3 Q 4 E ( Ω) Q 1 : Q 2 : Q 3 : Q 4 : Moteur sens positif (E donc Ω >0) Générateur sens négatif (E donc Ω <0) Moteur sens négatif (E donc Ω <0) Générateur sens positif (E donc Ω >0)

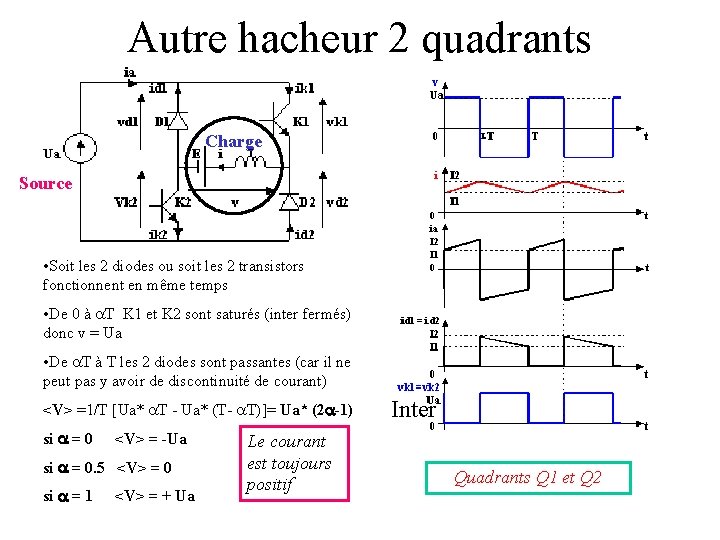

Autre hacheur 2 quadrants Charge Source • Soit les 2 diodes ou soit les 2 transistors fonctionnent en même temps • De 0 à T K 1 et K 2 sont saturés (inter fermés) donc v = Ua • De T à T les 2 diodes sont passantes (car il ne peut pas y avoir de discontinuité de courant) <V> =1/T [Ua* T - Ua* (T- T)]= Ua* (2 -1) si = 0 <V> = -Ua si = 0. 5 <V> = 0 si = 1 <V> = + Ua Le courant est toujours positif Inter Quadrants Q 1 et Q 2
Hacheur 4 Quadrants
