H 323 H 323 Audio Codecs G 711

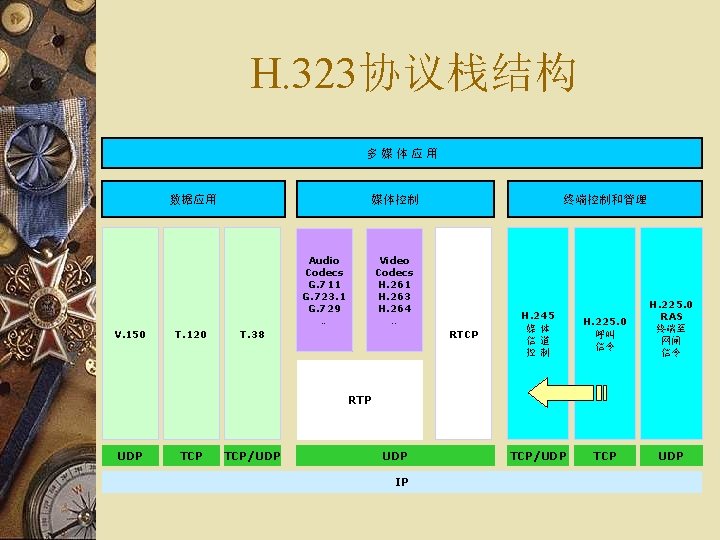

H. 323协议栈结构 多H. 323 媒体应用 数据应用 媒体控制 Audio Codecs G. 711 G. 723. 1 G. 729. . V. 150 T. 120 终端控制和管理 Video Codecs H. 261 H. 263 H. 264. . T. 38 RTCP H. 245 媒体 信道 控制 H. 225. 0 呼叫 信令 TCP/UDP TCP H. 225. 0 RAS 终端至 网闸 信令 RTP UDP TCP/UDP IP UDP

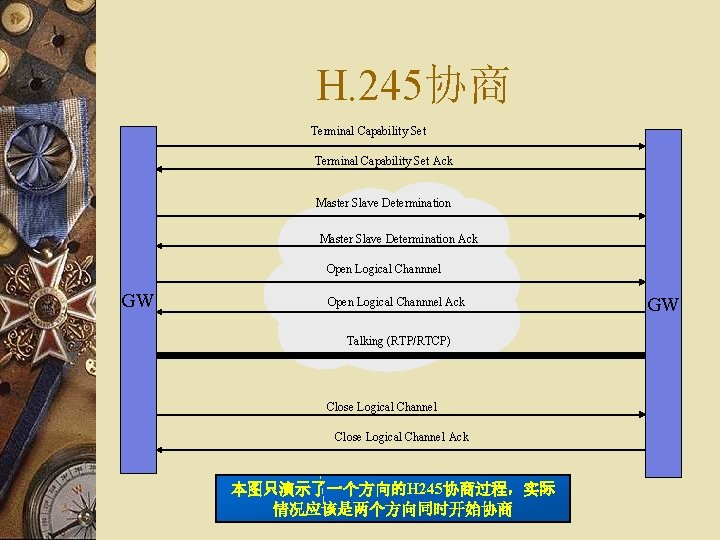

H. 245协商 Terminal Capability Set Ack Master Slave Determination Ack Open Logical Channnel GW Open Logical Channnel Ack Talking (RTP/RTCP) Close Logical Channel Ack 本图只演示了一个方向的H 245协商过程，实际 情况应该是两个方向同时开始协商 GW
