Gzde Grnt Oluumu ve Gz Kusurlar Merve zmir
- Slides: 32
Gözde Görüntü Oluşumu ve Göz Kusurları Merve İzmir *Ayşen Şişman’ın katkıları ile hazırlanmıştır.
Kazanımlar: 10. 4. 10. 1. Optik yasalarını kullanarak gözde görüntü oluşumunu açıklar. a. Öğrencilerin farklı göz kusurlarının nedenlerini ve bu kusurların giderilmesinde ne tür merceğin kullanımının uygun olacağını sebepleriyle tartışmaları sağlanır. b. Öğrencilerin gözlük numarasını kullanarak merceğin cinsini ve odak uzaklığını belirlemeleri sağlanır. 10. 4. 10. 3. Optik aletlerin yapısını inceleyerek fonksiyonel bir optik alet tasarlar ve yapar.
Geçen derste neler öğrendik?
Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Gözde Görüntü Oluşumu Gözün Yapısı: Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Gözde Görüntü Oluşumu Ø Cisimden yansıyarak göze gelen ışık demetleri kornea adı verilen saydam tabakadan ve göz bebeğinden kırılarak merceğe ulaşır. Ø Göz merceğinde tekrar kırılan ışıklar retina tabakasında bulunan sarı benekte ters bir görüntü oluşturur. Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Gözde Görüntü Oluşumu ØIşığın 80%’ i kornea kırılırken, 20%’si ise gözün merceğinde kırılır. (İstanbul Cerrahi hastanesi websitesinden alınmıştır) Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti

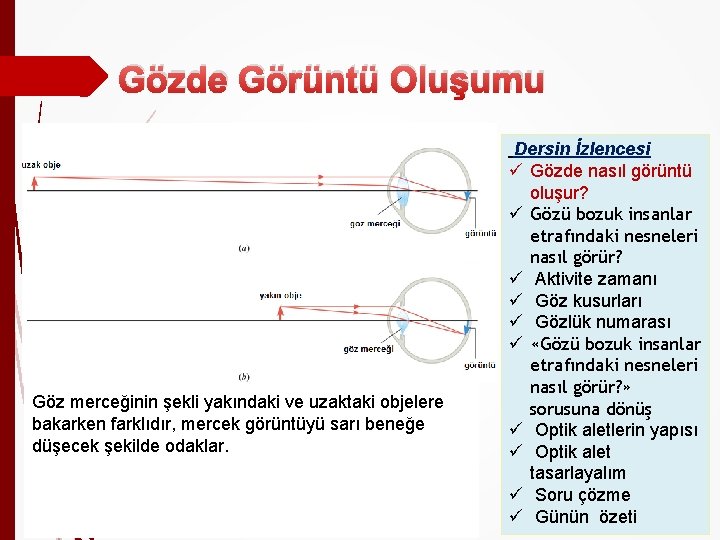

Gözde Görüntü Oluşumu Göz merceğinin şekli yakındaki ve uzaktaki objelere bakarken farklıdır, mercek görüntüyü sarı beneğe düşecek şekilde odaklar. Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Gözde Görüntü Oluşumu Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Aktivite Zamanı Ø Aktivite 1: sağlıklı göz Ø Aktivite 2: kusurlu göz 1 Ø Aktivite 3: kusurlu göz 2 Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Göz Kusurları Aktivite 2 Görüntü retinanın önüne düştü, bu göz kusuru Kalın kenarlı mercekle düzeltilebilir. Aktivite 3 Görüntü retinanın arkasına düştü, bu göz kusuru İnce kenarlı mercekle düzeltilebilir. Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Göz Kusurları Aktivite 2 Görüntünün retinanın önüne düşmesinin nedenleri: Ø Göz kürenin çapının önden arkaya doğru uzanması Ø Göz merceğinin normalden daha şişkin olması Ø Göz merceğinin kırıcılığının sağlıklı gözden daha fazla olması Aktivite 3 Görüntünün retinanın arkasına düşmesinin nedenleri: Ø Göz küresinin çapının normalden daha kısa olması Ø Göz merceğinin normalden daha ince olması Ø Göz merceğinin kırıcılığının sağlıklı gözden daha az olması Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Hangisi yakını hangisi uzağı göremez? Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Göz Kusurları Miyop Ø Görüntü, sarı lekenin önüne düşer. Ø Uzağı net göremezler. Ø Kalın kenarlı mercek ile tedavi edilir. Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Göz Kusurları Hipermetrop Ø Görüntü, sarı lekenin arkasına düşer. Ø Yakını net göremezler. Ø İnce kenarlı mercek ile tedavi edilir. Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Göz Kusurları Astigmat Ø Kırılmanın gerçekleştiği ortamın farklı bölgelerinin farklı kırıcılık indisine sahip olmasından kaynaklanır. Ø Yatay ve/veya dikey yönlerde farklı merceklerin aynı anda kullanılması ile tedavi edilir. Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Göz Kusurları Simulasyon ile pekiştirelim: http: //mediawebtool. com/counselor/cou nselor. php? cnr=AUST-LVC&px=1280 Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Gözlük Numarası Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Gözlük Numarası Ø Gözlük numarası kullanılan merceğin odak uzaklığı ile belirlenir. Gözlük numarası=1/f Ø + işareti, ince kenarlı mercek , yakın göremeyenler Ø - işareti, kalın kenarlı mercek , uzak göremeyenler Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
«Gözü bozuk insanlar etrafını nasıl görür? » sorusuna dönüş Sağlıklı gözde görüntü Miyop göz kusuru olan kişide görüntü Hipermetrop göz kusuru olan kişide görüntü Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Optik Aletlerin Yapısı Dürbün: Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Optik Aletlerin Yapısı Teleskop: Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Optik Alet Tasarlayalım Öğrendiğimiz araçları kullanarak optik alet tasarlayalım Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Soru çözme Göz kusurları ile ilgili; I. Görüntünün sarı beneğin arkasına düşmesi hipermetropluk olarak adlandırılır. II. Görüntünün sarı beneğin önüne düşmesi miyopluk olarak adlandırılır. III. Hipermetropluk kalın kenarlı mercek ile düzeltilir. yargılarından hangileri doğrudur? A) Yalnız I B) Yalnız II C) I ve II D) II ve III E) I, II ve III Cevap: E Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Soru çözme Göz kusurları ile ilgili; I. Görüntü, sarı beneğin arkasına düştüğünde kişi uzağı göremez. II. Görüntü, sarı beneğin önüne düştüğünde kişi uzağı göremez. III. Uzağı göremeyenler kalın kenarlı mercek ile düzeltilir. yargılarından hangileri doğrudur? A) Yalnız I B) Yalnız II C) I ve II D) II ve III E) I, II ve III Cevap: B Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Soru çözme Göz kusurları ile ilgili; I. Görüntü, sarı beneğin arkasına düştüğünde kişi yakını göremez. II. Görüntü, sarı beneğin önüne düştüğünde kişi uzağı göremez. III. Astigmat göz kusuru, kalın kenarlı mercek ile düzeltilir. yargılarından hangileri doğrudur? A) Yalnız I B) Yalnız II C) I ve II D) II ve III E) I, II ve III Cevap: C Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Günün Özeti Ø Gözde görüntü nasıl oluşur? Ø Miyop göz kusuru olan kişi etrafını nasıl görür? Ø Miyop göz kusuru nasıl düzeltilir? Ø Hipermetrop göz kusuru olan kişi etrafını nasıl görür? Ø Hipermetrop göz kusuru nasıl düzeltilir? Ø Bir optik aletin yapısını kısaca anlatır mısınız? Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Günün Özeti Dersin İzlencesi ü Gözde nasıl görüntü oluşur? ü Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? ü Aktivite zamanı ü Göz kusurları ü Gözlük numarası ü «Gözü bozuk insanlar etrafındaki nesneleri nasıl görür? » sorusuna dönüş ü Optik aletlerin yapısı ü Optik alet tasarlayalım ü Soru çözme ü Günün özeti
Teşekkür ederim
Kazanımlar: 10. 4. 10. 1. Optik yasalarını kullanarak gözde görüntü oluşumunu açıklar. a. Öğrencilerin farklı göz kusurlarının nedenlerini ve bu kusurların giderilmesinde ne tür merceğin kullanımının uygun olacağını sebepleriyle tartışmaları sağlanır. b. Öğrencilerin gözlük numarasını kullanarak merceğin cinsini ve odak uzaklığını belirlemeleri sağlanır. 10. 4. 10. 3. Optik aletlerin yapısını inceleyerek fonksiyonel bir optik alet tasarlar ve yapar.
Gelecek ders 11. 1. Vektörlerin özelliklerini açıklar. 11. 1. 1. 2. Vektörel büyüklükleri kartezyen koordinat sisteminde iki ve üçlü boyut olarak çizer. a. Birim vektör sistemi işlemi yaptırılmaz.
