Gyakorl feladatok 8 leckhez Szchenyi Istvn Egyetem Javaslatok
- Slides: 24
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem Javaslatok a feladatok megoldásához és azok ellenőrzéséhez • A következő oldalak gyakorló feladatokat tartalmaznak, példamegoldásokkal kiegészítve. A bemutatott megoldások egyes esetekben - a feladatok specifikációjából fakadóan – iránymutató mintamegoldások, vagyis az adott feladatnak többféle helyes megoldása is létezik. • Javasolt a megoldásokat az ajánlott szimulációs programmal is – logikai kapukkal történő realizáción keresztül – megvalósítani, és a működésüket ellenőrizni. - Digitális hálózatok: gyakorló feladatok - 1
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem Sorrendi hálózatok tervezése: aszinkron hálózatok - 1. feladat • Tervezzünk olyan egybemenetű (X), egykimenetű (Z) aszinkron sorrendi hálózatot, amely a bemenetére érkező impulzusok közül csak minden másodikat továbbítja a kimenetre! A tervezést végezzük el a következő állapotot előállító hálózat közvetlen visszacsatolásával (‚kv’), és SR tárolókkal történő visszacsatolással is ! (Kezdőhelyzetben X, Z=0. ) (Hf. : a feladat megoldása egy másik, szabadon választott szekunder változó kódolással!) - Digitális hálózatok: gyakorló feladatok - 2
Széchenyi István Egyetem Gyakorló feladatok (8. leckéhez) - 1. feladat Megoldás 1(‚kv’): 1) ⇒ - Digitális hálózatok: gyakorló feladatok - 3
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 1. feladat Megoldás 1(‚kv’): 2) - Digitális hálózatok: gyakorló feladatok - 4
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 1. feladat Megoldás 1(‚kv’): 3) ↓ ⇒ - Digitális hálózatok: gyakorló feladatok - 5
Széchenyi István Egyetem Gyakorló feladatok (8. leckéhez) - 1. feladat Megoldás 1(‚kv’): 4) 5) Kezdeti állapot vizsgálat: kell ‚R’ jel!! - Digitális hálózatok: gyakorló feladatok - 6
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 1. feladat - Megoldás 1(‚kv’): 6) • NAND realizáció: - Digitális hálózatok: gyakorló feladatok - 7
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 1. feladat A feladat megoldásának DSCH sémája(„AH_1_kv_dualishoz”): http: //www. sze. hu/~somi/Digit%e 1 lis%20 h%e 1 l%f 3 zatok/DSCH%20 s% e 9 m%e 1 k%20 gyakorl%f 3%20 feladatokhoz/ - Digitális hálózatok: gyakorló feladatok - 8
Széchenyi István Egyetem Gyakorló feladatok (8. leckéhez) - 1. feladat Megoldás 2(‚SR’): 1) ⇒ - Digitális hálózatok: gyakorló feladatok - 9
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 1. feladat Megoldás 2(‚SR’): 2) - Digitális hálózatok: gyakorló feladatok - 10
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 1. feladat Megoldás 2(‚SR’): 3) ↓ ⇒ - Digitális hálózatok: gyakorló feladatok - 11
Gyakorló feladatok (8. leckéhez) Megoldás 2(‚SR’): Széchenyi István Egyetem - 1. feladat - 4) ↓ 5) 6) Kezdeti állapot vizsgálat: kell ‚R’ jel!! - Digitális hálózatok: gyakorló feladatok - 12
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 1. feladat - Megoldás 2(‚SR’): 7) • NAND realizáció: - Digitális hálózatok: gyakorló feladatok - 13
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 1. feladat A feladat megoldásának DSCH sémája(„AH_1_SR_dualishoz”): http: //www. sze. hu/~somi/Digit%e 1 lis%20 h%e 1 l%f 3 zatok/DSCH%20 s% e 9 m%e 1 k%20 gyakorl%f 3%20 feladatokhoz/ - Digitális hálózatok: gyakorló feladatok - 14
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem Sorrendi hálózatok tervezése: aszinkron hálózatok - 2. feladat • Tervezzünk olyan közvetlen visszacsatolású, kétbemenetű (X 1; X 2), egykimenetű (Z) aszinkron sorrendi hálózatot, amely az alábbi szimbolikus állapottábla szerint működik! A kezdeti stabil állapot: X 1 X 2=00 → a , valamint Z=0. (Hf. : a feladat megoldása SR tárolós visszacsatolással) - Digitális hálózatok: gyakorló feladatok - 15
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 2. feladat - - Digitális hálózatok: gyakorló feladatok - 16
Széchenyi István Egyetem Gyakorló feladatok (8. leckéhez) - 2. feladat Megoldás: 1) → - Digitális hálózatok: gyakorló feladatok - 17
Széchenyi István Egyetem Gyakorló feladatok (8. leckéhez) - 2. feladat Megoldás: 2) 4) 3) ⇒ - Digitális hálózatok: gyakorló feladatok - 5) Kezdeti állapot: ? … 18
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 2. feladat Megoldás: 6) • ‚NÉS’ realizáció - Digitális hálózatok: gyakorló feladatok - 19
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 2. feladat A feladat megoldásának DSCH sémája(„AH_2_dualishoz”): http: //www. sze. hu/~somi/Digit%e 1 lis%20 h%e 1 l%f 3 zatok/DSCH%20 s% e 9 m%e 1 k%20 gyakorl%f 3%20 feladatokhoz/ - Digitális hálózatok: gyakorló feladatok - 20
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem Sorrendi hálózatok tervezése: aszinkron hálózatok - 3. feladat • Tervezzünk olyan kétbemenetű (A; B) és egykimenetű (Z) közvetlen visszacsatolásos aszinkron sorrendi hálózatot, amely az alábbi szimbolikus állapottábla szerint működik! (Kezdőhelyzetben a hálózat AB=00 értéknél stabil a állapotban van. ) (Vizsgáljuk meg a kapott függvényalakokat, és keressünk hasonlóságot a korábbi (aszinkron sorrendi hálózati) tanulmányokban megismertek alapján!) (Hf. : realizáció és szimuláció DSCH 3. 5 programmal) - Digitális hálózatok: gyakorló feladatok - 21

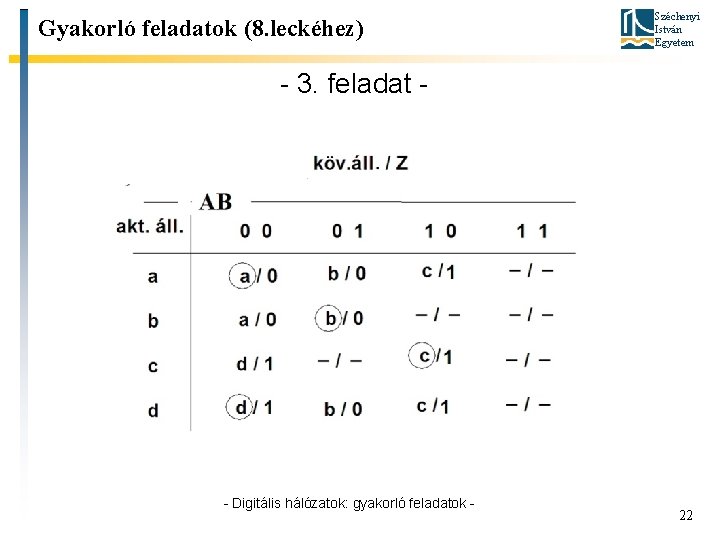

Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 3. feladat - - Digitális hálózatok: gyakorló feladatok - 22
Széchenyi István Egyetem Gyakorló feladatok (8. leckéhez) Megoldás: - 3. feladat → 2) =0 =1 1) 5) 3) ↓ 6) 4) (= ? … ) - Digitális hálózatok: gyakorló feladatok - RESET? . . . 7) 23
Gyakorló feladatok (8. leckéhez) Széchenyi István Egyetem - 3. feladat A feladat megoldásának DSCH sémája(„AH_3_dualishoz”): http: //www. sze. hu/~somi/Digit%e 1 lis%20 h%e 1 l%f 3 zatok/DSCH%20 s% e 9 m%e 1 k%20 gyakorl%f 3%20 feladatokhoz/ - Digitális hálózatok: gyakorló feladatok - 24
