KIỂM TRA BÀI CŨ 1. Nêu cấu tạo của dây dẫn điện được bọc cách điện ? 2. Mạng điện trong nhà thường dùng loại dây nào ? Đáp Án: Câu 1. Gồm 2 bộ phận chính là; -Lõi; Được làm bằng đồng hoặc nhôm có một sợi hay nhiều sợi. -Võ cách điện Có một lớp hoặc nhiều lớp được làm bằng cao su hoặc nhựa tổng hợp PVC. Ngoài ra một số dây còn có lớp vỏ bảo vệ cơ học. Câu 2. Mạng điện trong nhà thường sử dụng loại dây dẫn điện được bọc cách điện.

TIẾT 9 06 /11 /2019 Bài 5: NỐI D Y DẪN ĐIỆN ( Tiết 1 ) MỤC TIÊU: Kiến thức: Biết được các yêu cầu của mối nối dây dẫn điện. - Biết được một số phương pháp nối dây dẫn điện. Kỷ năng: Biết làm các bước theo quy trình nối dây dẫn điện. Thái độ: Có ý thức cẩn thận, giữ gìn và bảo vệ môi trường.

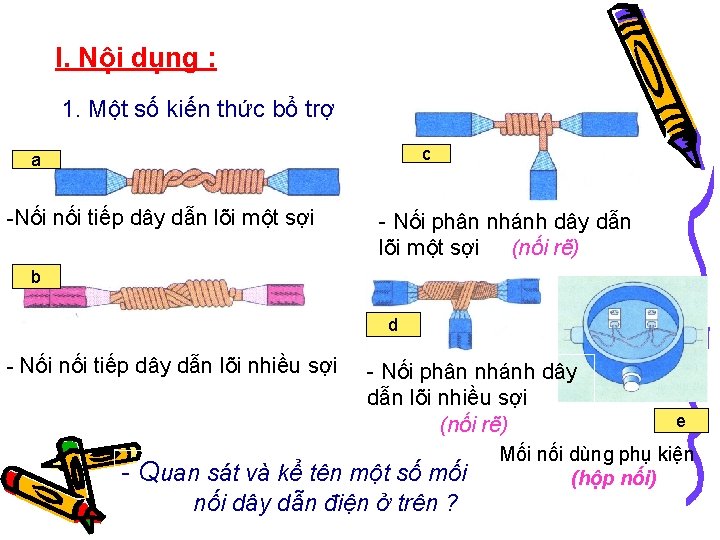

I. Nội dụng : 1. Một số kiến thức bổ trợ c a -Nối nối tiếp dây dẫn lõi một sợi - Nối phân nhánh dây dẫn lõi một sợi (nối rẽ) b d - Nối nối tiếp dây dẫn lõi nhiều sợi - Nối phân nhánh dây dẫn lõi nhiều sợi (nối rẽ) - Quan sát và kể tên một số mối nối dây dẫn điện ở trên ? e Mối nối dùng phụ kiện (hộp nối)

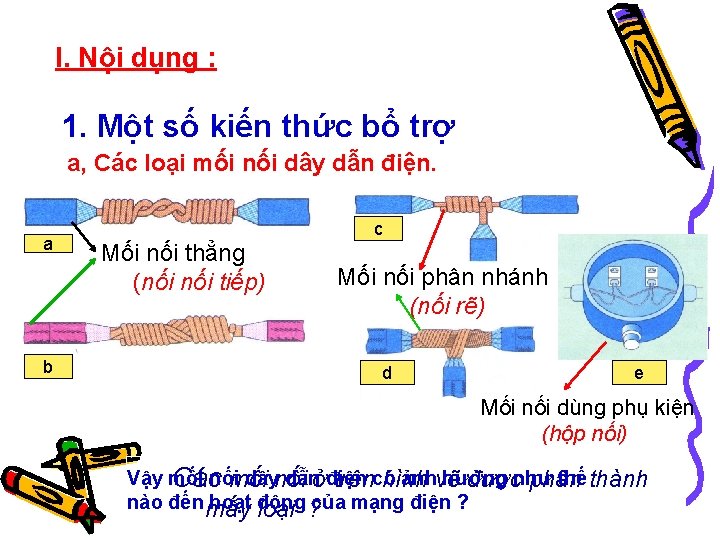

I. Nội dụng : 1. Một số kiến thức bổ trợ a, Các loại mối nối dây dẫn điện. a b c Mối nối thẳng (nối tiếp) Mối nối phân nhánh (nối rẽ) d e Mối nối dùng phụ kiện (hộp nối) Vậy mối dâynối dẫnởđiện ảnhvẽ hưởng thế thành Cácnốimối trêncó hình đượcnhư phân nào đến mấy hoạt động loại ? của mạng điện ?

- Dẫn điện tốt. Làm thế nào để mối nối dẫn điện tốt ? - Nếu Bề mặt điệntiếp trởxúc mốiphải nối sạch. nhỏ thì đại lượng - điện Diệnnào tíchsẽtiếp xúclên đủ? lớn. tăng Hãy giải thích ? - Mối. Inối = Uphải / R chặt. ( nên hàn thiếc). - Có độ bền cơ học cao Mối nối có độ bền cơ học cao thì phải như thế nào ? - Chịu được sức kéo, cắt nhất định - Chịu được sự rung chuyển

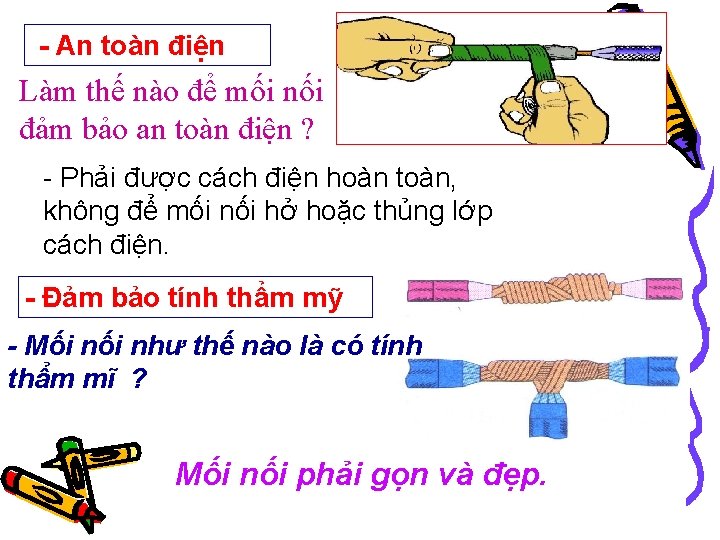

- An toàn điện Làm thế nào để mối nối đảm bảo an toàn điện ? - Phải được cách điện hoàn toàn, không để mối nối hở hoặc thủng lớp cách điện. - Đảm bảo tính thẩm mỹ - Mối như thế nào là có tính thẩm mĩ ? Mối nối phải gọn và đẹp.

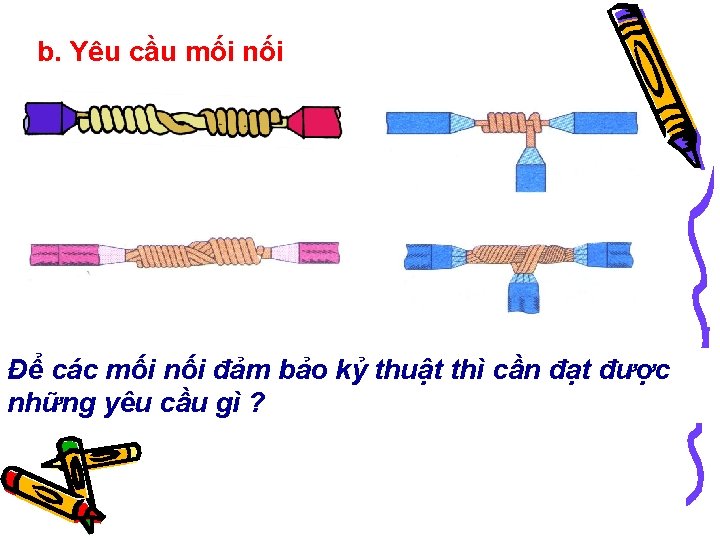

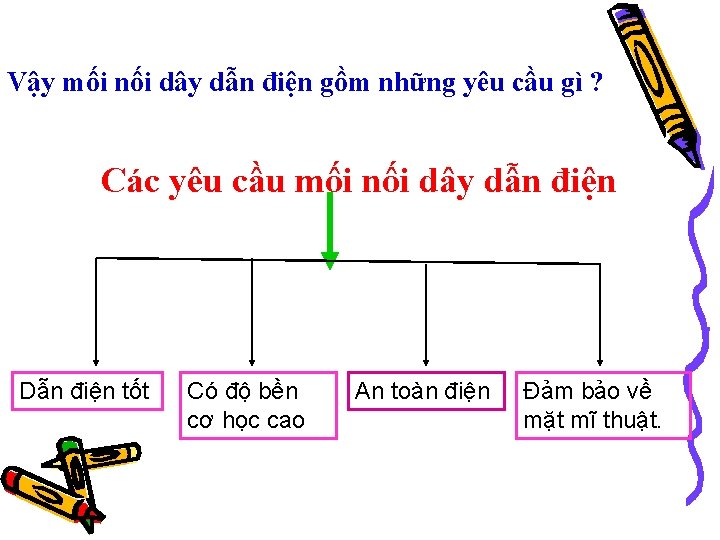

Vậy mối nối dây dẫn điện gồm những yêu cầu gì ? Các yêu cầu mối nối dây dẫn điện Dẫn điện tốt Có độ bền cơ học cao An toàn điện Đảm bảo về mặt mĩ thuật.

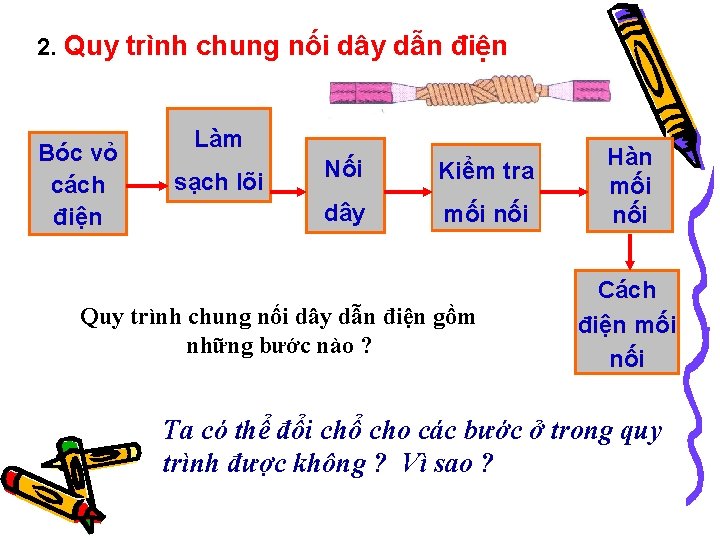

2. Quy trình chung nối dây dẫn điện Bóc vỏ cách điện Làm sạch lõi Nối Kiểm tra dây mối nối Quy trình chung nối dây dẫn điện gồm những bước nào ? Hàn mối nối Cách điện mối nối Ta có thể đổi chổ cho các bước ở trong quy trình được không ? Vì sao ?

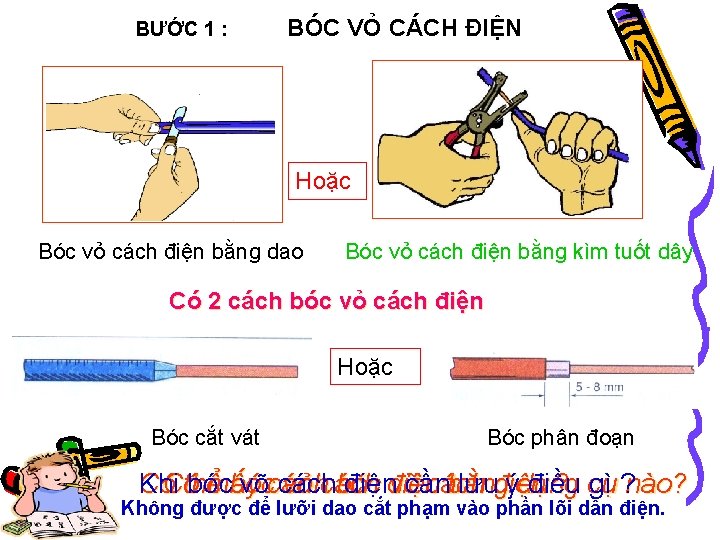

BƯỚC 1 : BÓC VỎ CÁCH ĐIỆN Hoặc Bóc vỏ cách điện bằng dao Bóc vỏ cách điện bằng kìm tuốt dây Có 2 cách bóc vỏ cách điện Hoặc Bóc cắt vát Bóc phân đoạn Khi C óCó th bóc ể mấy bvõ óccánh cách vỏ cábóc điện ch đvõ icần ệncách blưu ằng điện ýdụng điều ? cụ gì ? nào? Không được để lưỡi dao cắt phạm vào phần lõi dẫn điện.

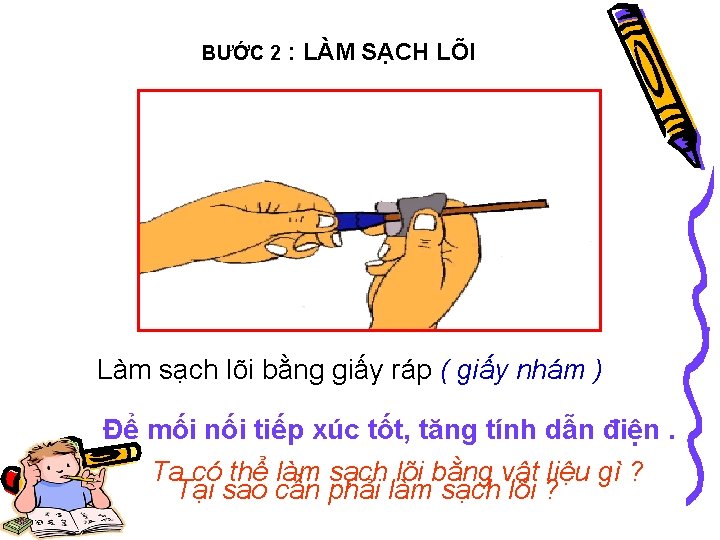

BƯỚC 2 : LÀM SẠCH LÕI Làm sạch lõi bằng giấy ráp ( giấy nhám ) Để mối nối tiếp xúc tốt, tăng tính dẫn điện. Ta có thể làm sạch lõi bằng vật liệu gì ? Tại sao cần phải làm sạch lõi ?

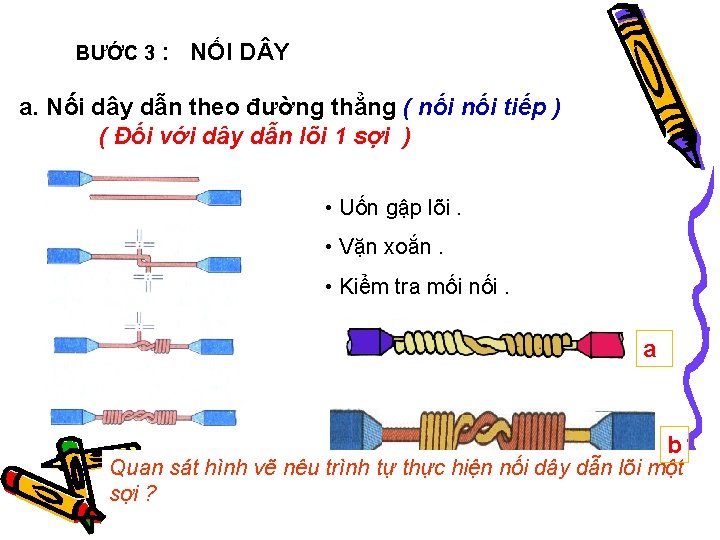

BƯỚC 3 : NỐI D Y a. Nối dây dẫn theo đường thẳng ( nối tiếp ) ( Đối với dây dẫn lõi 1 sợi ) • Uốn gập lõi. • Vặn xoắn. • Kiểm tra mối nối. a b Quan sát hình vẽ nêu trình tự thực hiện nối dây dẫn lõi một sợi ? Em có nhận xét gì về hai mối nối trên ?

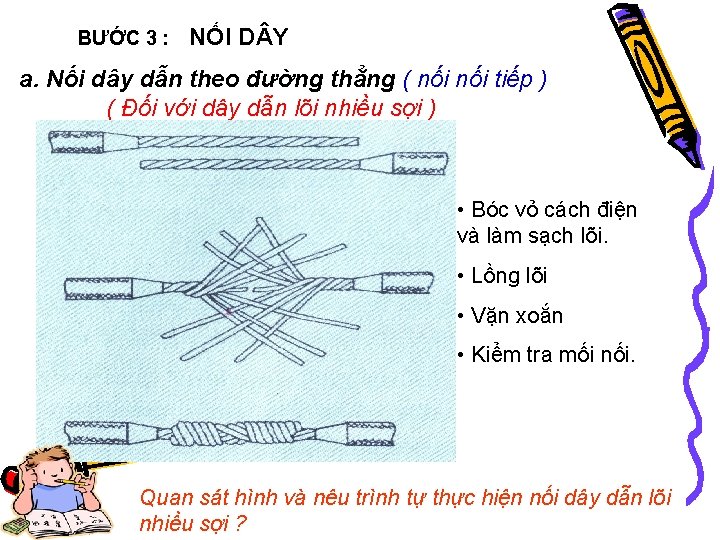

BƯỚC 3 : NỐI D Y a. Nối dây dẫn theo đường thẳng ( nối tiếp ) ( Đối với dây dẫn lõi nhiều sợi ) • Bóc vỏ cách điện và làm sạch lõi. • Lồng lõi • Vặn xoắn • Kiểm tra mối nối. Quan sát hình và nêu trình tự thực hiện nối dây dẫn lõi nhiều sợi ?

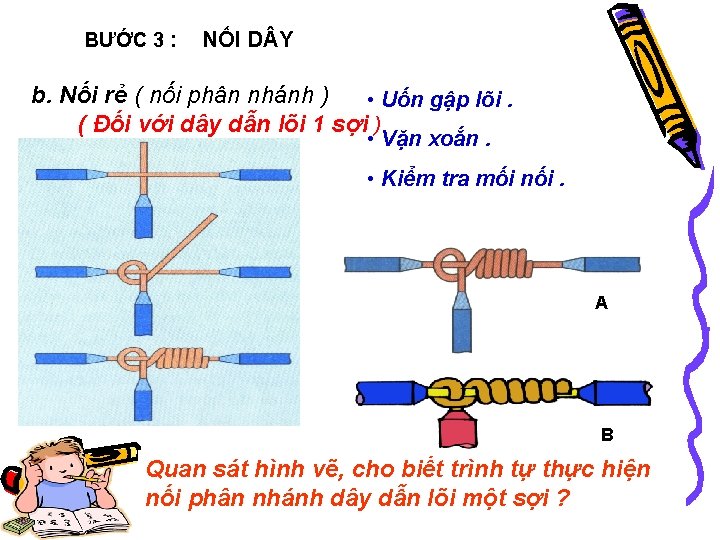

BƯỚC 3 : NỐI D Y b. Nối rẻ ( nối phân nhánh ) • Uốn gập lõi. ( Đối với dây dẫn lõi 1 sợi ) • Vặn xoắn. • Kiểm tra mối nối. A B Quan Hai mối sát nối hình ở vẽ, trêncho mốibiết nốitrình nào đạt tự thực yêu cầu hiện nối kỷ phân thuật nhánh ? dây dẫn lõi một sợi ?

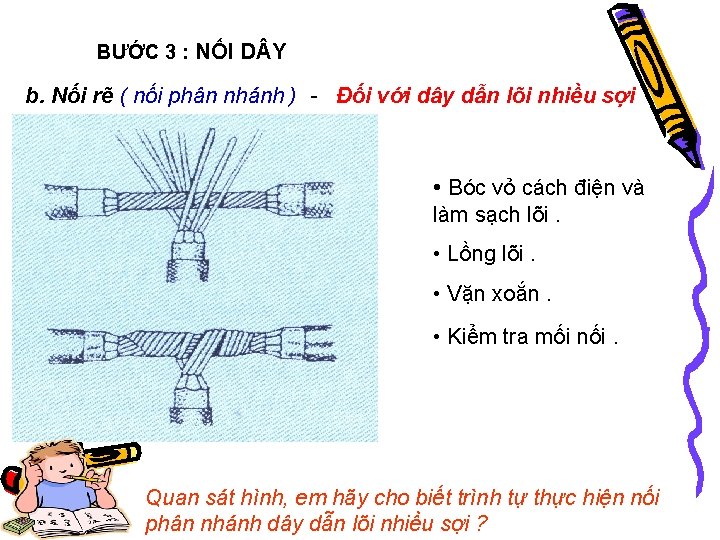

BƯỚC 3 : NỐI D Y b. Nối rẽ ( nối phân nhánh ) - Đối với dây dẫn lõi nhiều sợi • Bóc vỏ cách điện và làm sạch lõi. • Lồng lõi. • Vặn xoắn. • Kiểm tra mối nối. Quan sát hình, em hãy cho biết trình tự thực hiện nối phân nhánh dây dẫn lõi nhiều sợi ?

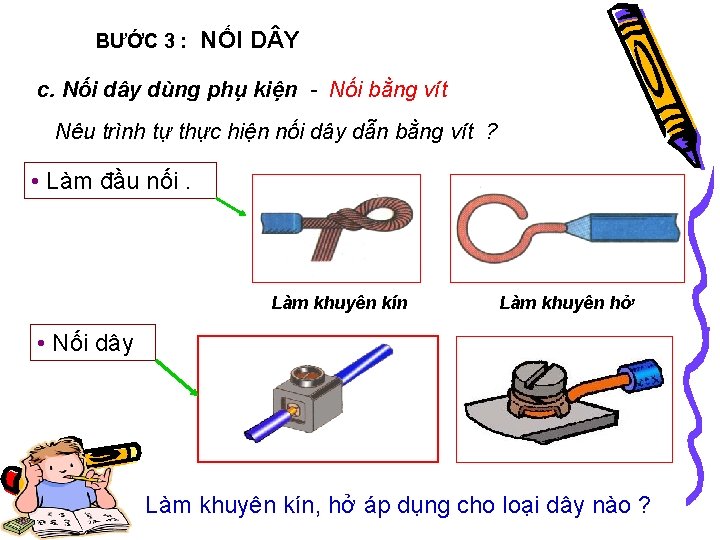

BƯỚC 3 : NỐI D Y c. Nối dây dùng phụ kiện - Nối bằng vít Nêu trình tự thực hiện nối dây dẫn bằng vít ? • Làm đầu nối. Làm khuyên kín Làm khuyên hở • Nối dây Làm khuyên kín, hở áp dụng cho loại dây nào ?

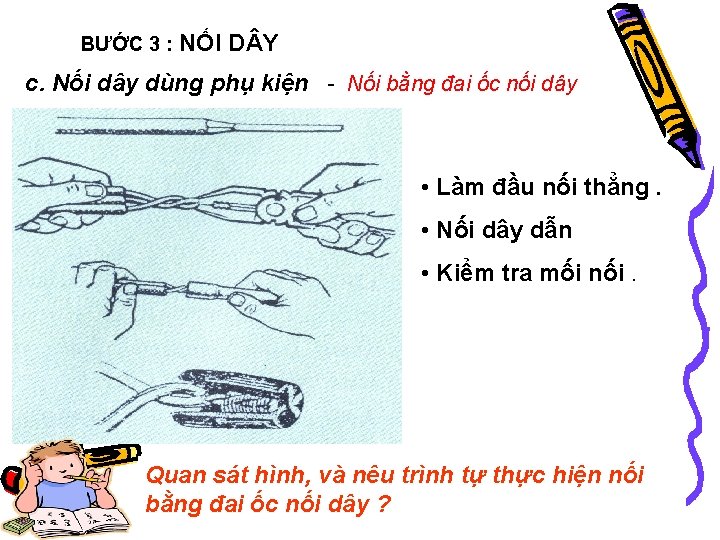

BƯỚC 3 : NỐI D Y c. Nối dây dùng phụ kiện - Nối bằng đai ốc nối dây • Làm đầu nối thẳng. • Nối dây dẫn • Kiểm tra mối nối. Quan sát hình, và nêu trình tự thực hiện nối bằng đai ốc nối dây ?

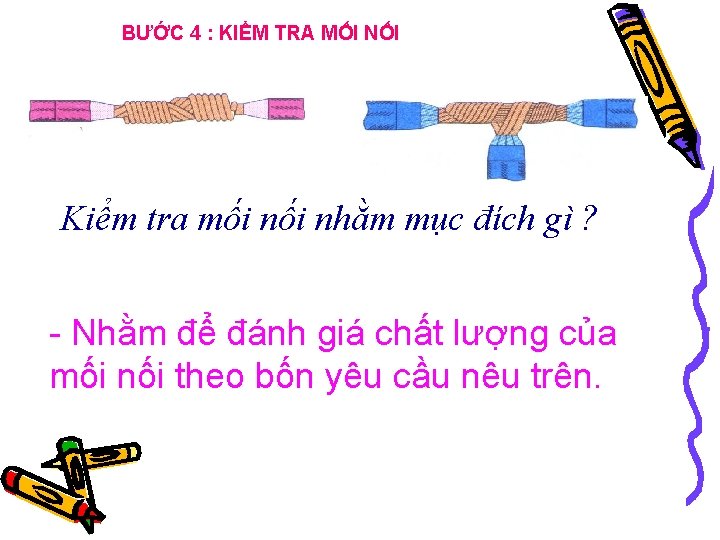

BƯỚC 4 : KIỂM TRA MỐI NỐI Kiểm tra mối nhằm mục đích gì ? - Nhằm để đánh giá chất lượng của mối nối theo bốn yêu cầu nêu trên.

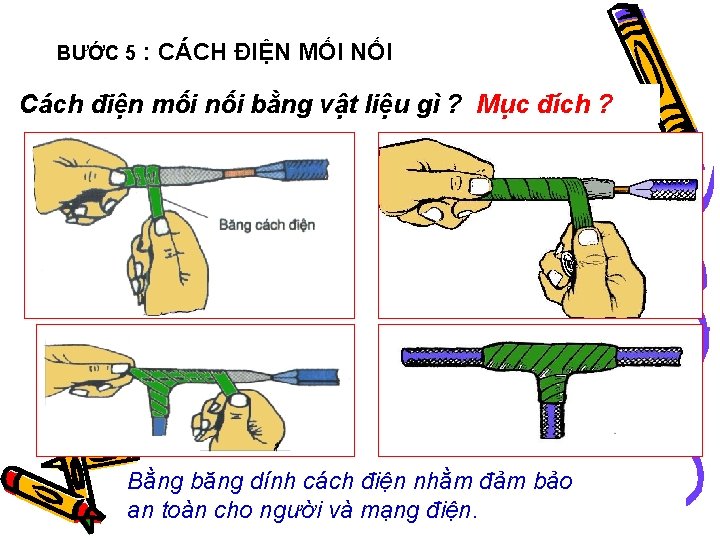

BƯỚC 5 : CÁCH ĐIỆN MỐI NỐI Cách điện mối nối bằng vật liệu gì ? Mục đích ? Bằng băng dính cách điện nhằm đảm bảo an toàn cho người và mạng điện.

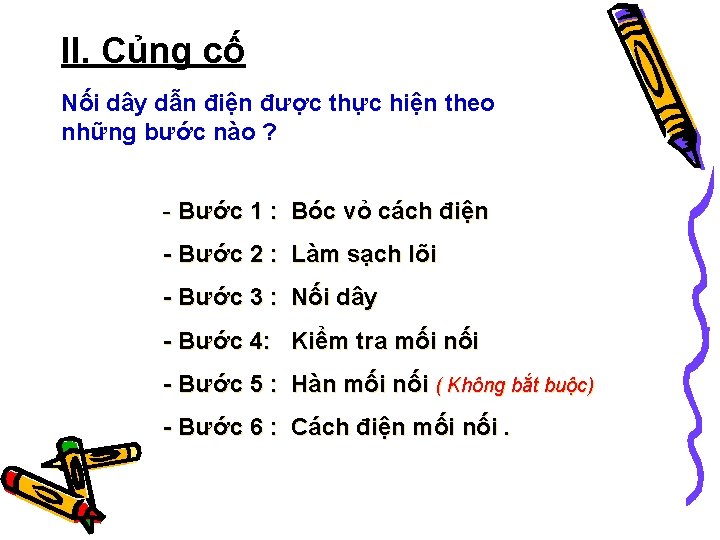

II. Củng cố Nối dây dẫn điện được thực hiện theo những bước nào ? - Bước 1 : Bóc vỏ cách điện - Bước 2 : Làm sạch lõi - Bước 3 : Nối dây - Bước 4: Kiểm tra mối nối - Bước 5 : Hàn mối nối ( Không bắt buộc) - Bước 6 : Cách điện mối nối.

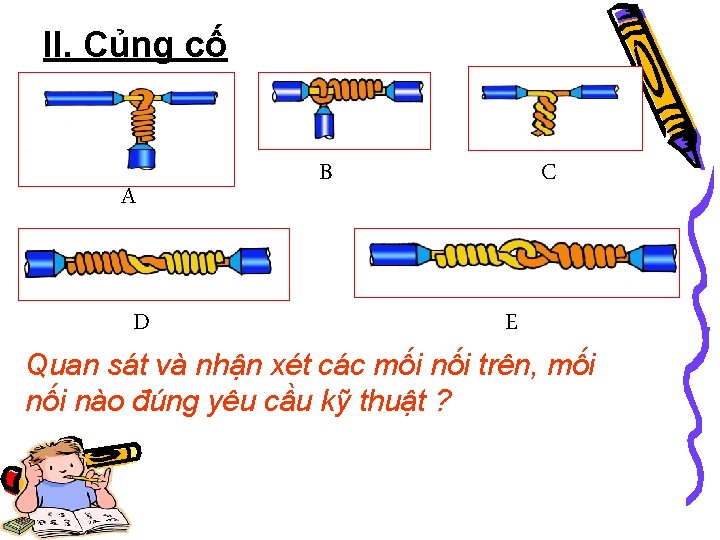

II. Củng cố A D B C E Quan sát và nhận xét các mối nối trên, mối nào đúng yêu cầu kỹ thuật ?

Giáo dục môi trường Hình ảnh sau mỗi giờ thực hành

Rác thải sinh hoạt đổ không đúng nơi quy định

Em có suy nghĩ gì về những hình ảnh trên ?

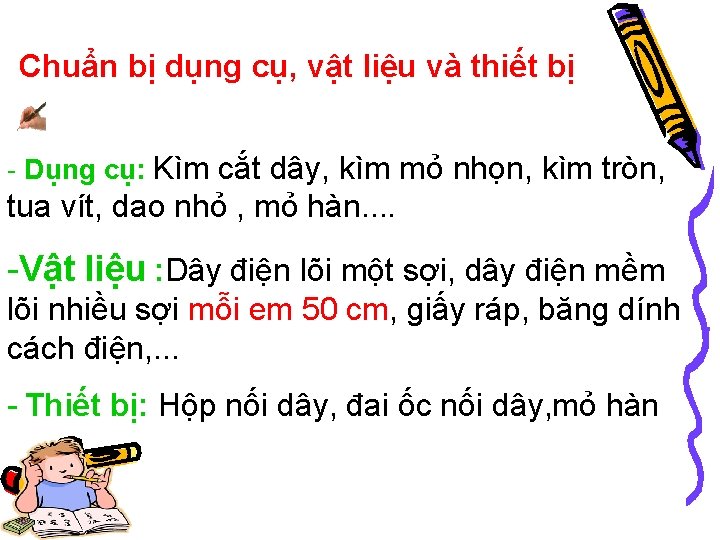

Chuẩn bị dụng cụ, vật liệu và thiết bị - Dụng cụ: Kìm cắt dây, kìm mỏ nhọn, kìm tròn, tua vít, dao nhỏ , mỏ hàn. . -Vật liệu : Dây điện lõi một sợi, dây điện mềm lõi nhiều sợi mỗi em 50 cm, giấy ráp, băng dính cách điện, . . . - Thiết bị: Hộp nối dây, đai ốc nối dây, mỏ hàn
