GUIDE D’APPLICATION RRA Guide d'application RRA 1
Guide d'application RRA Que devez-vous savoir avant de commencer? § Quel est le type d’application? § Quel est l’utilisation ? (Chauffage/Climatisation/Ventilation) § Quel est la hauteur d’installation? § Est-ce qu’il y a des obstacles? § Quel est le débit total de la pièce? 2
Guide d'application RRA Sélection 3 RRA § Diffuseur en conduit à fentes § Idéal pour application à plafond ouvert § Hauteur d’installation max. de 9 m. § Rouleaux excentrés ou rouleaux buses Hauteur max d’utilisation 4, 3 m (14 pi) Hauteur d’utilisation entre 4, 3 m (14 pi) et 9 m (30 pi)
Guide d'application RRA 4 Suspension RRA Tiges filetées Rail Câbles Même mode de suspension pour les autres diffuseurs Conduits (RDD) Supports muraux
Guide d'application RRA Se fond avec la structure 5
Guide d'application RRA Étapes de sélection 1. 2. 3. 4. 5. Créer la disposition des conduits Réduit ou clé Déterminer le Ø Déterminer débit d’air par mètre de fente Déterminer le nombre de fentes 6

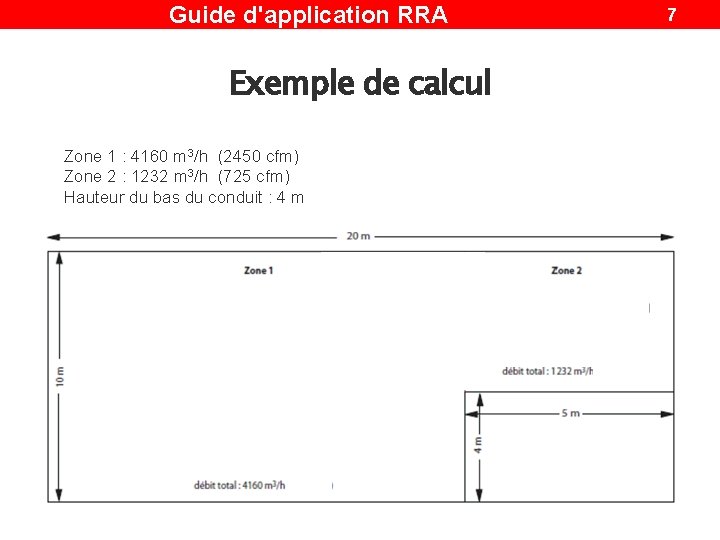

Guide d'application RRA Exemple de calcul Zone 1 : 4160 m 3/h (2450 cfm) Zone 2 : 1232 m 3/h (725 cfm) Hauteur du bas du conduit : 4 m 7
Guide d'application RRA Exemple de disposition 1. 2. 3. 4. 5. Créer la disposition des conduits Équilibrage aéraulique Déterminer le Ø Déterminer débit d’air par mètre de fente Déterminer le nombre de fentes 8
Guide d'application RRA Recommandations pour un branchement direct sur l’unité 1. 2. 3. 4. 5. Créer la disposition des conduits Équilibrage aéraulique Déterminer le Ø Déterminer débit d’air par mètre de fente Déterminer le nombre de fentes 9
Guide d'application RRA Recommandations pour un branchement direct sur l’unité 1. 2. 3. 4. 5. Créer la disposition des conduits Équilibrage aéraulique Déterminer le Ø Déterminer débit d’air par mètre de fente Déterminer le nombre de fentes 10
Guide d'application RRA 11 Recommandations pour la jonction entre le conduit spiralé et le RRA 1. 2. 3. 4. 5. Créer la disposition des conduits Équilibrage aéraulique Déterminer le Ø Déterminer débit d’air par mètre de fente Déterminer le nombre de fentes
Guide d'application RRA 12 Disposition optimale 1. 2. 3. 4. 5. Créer la disposition des conduits Équilibrage aéraulique Déterminer le Ø Déterminer débit d’air par mètre de fente Déterminer le nombre de fentes Le RRA couvre la zone entièrement 5 m
Guide d'application RRA 1. 2. 3. 4. Créer la disposition des conduits Équilibrage aéraulique Déterminer le Ø nombre de fentes 13 Règles RRA 1 registre sur la dernière section 1 réduit ou clé de balancement tous les 25’ : toutes les 5 sections actives Registre Réduit Clé de balancement
Guide d'application RRA Sélection du diamètre 1. 2. 3. 4. 5. Créer la disposition des conduits Équilibrage aéraulique Déterminer le Ø Déterminer débit d’air par mètre de fente Déterminer le nombre de fentes • 14
Guide d'application RRA Sélection du diamètre 1. 2. 3. 4. 5. Créer la disposition des conduits Équilibrage aéraulique Déterminer le Ø Déterminer débit d’air par mètre de fente Déterminer le nombre de fentes Zone 1 : se compose de 2 tronçons tronçon n° 1 : - 4 x Ø 556 mm tronçon n° 2 : - 4 x Ø 403 mm Zone 2 : se compose de 1 tronçon - 4 x Ø 353 mm 15
Guide d'application RRA Sélection nb fentes 1. 2. 3. 4. 5. Créer la disposition des conduits Équilibrage aéraulique Déterminer le Ø Déterminer débit d’air par mètre de fente Déterminer le nombre de fentes 16

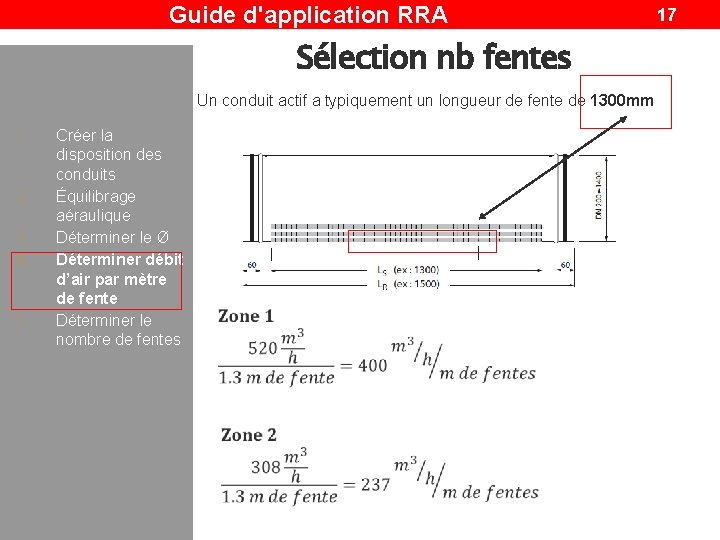

Guide d'application RRA Sélection nb fentes Un conduit actif a typiquement un longueur de fente de 1300 mm 1. 2. 3. 4. 5. Créer la disposition des conduits Équilibrage aéraulique Déterminer le Ø Déterminer débit d’air par mètre de fente Déterminer le nombre de fentes 17
Guide d'application RRA Sélection nb fentes 1. 2. 3. 4. 5. Créer la disposition des conduits Équilibrage aéraulique Déterminer le Ø Déterminer débit d’air par mètre de fente Déterminer le nombre de fentes 18

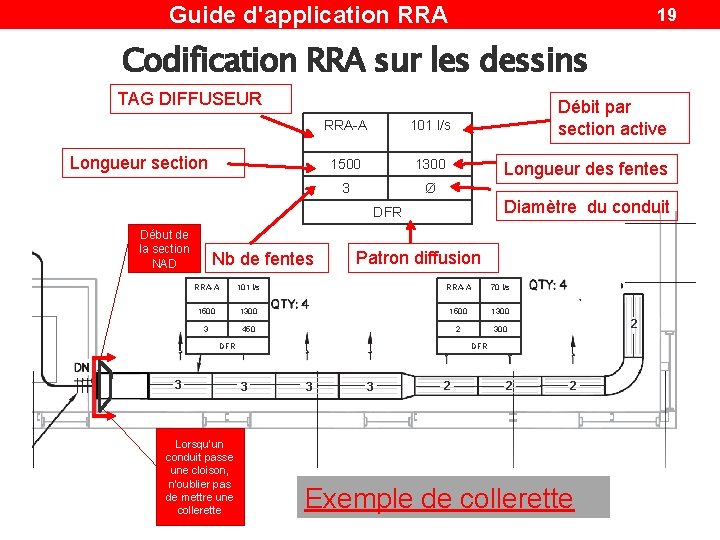

Guide d'application RRA 19 Codification RRA sur les dessins TAG DIFFUSEUR Longueur section RRA-A 101 l/s 1500 1300 3 Ø Débit par section active Longueur des fentes Diamètre du conduit DFR Début de la section NAD Nb de fentes Patron diffusion RRA-A 101 l/s RRA-A 70 l/s 1500 1300 3 450 2 300 DFR 3 Lorsqu’un conduit passe une cloison, n’oublier pas de mettre une collerette 2 DFR 3 3 3 2 2 2 Exemple de collerette
Guide d'application RRA 20 Tableau de spécifications NAD RRA-A NAD Klima RRA-B NAD Klima RRA-C NAD Klima RRA-D NAD Klima RRA Temp. alim en été R. H. % de la piece enété Temp pièce en été Temp. alim en hiver R. H. % de la piece en hiver Temp pièce en hiver Hauteur sous conduit Hauteur plafond Modèle Ø entrée Identification Marque débit entrée Tableau NAD_Spécifications RRA Remarques 1, 2, 3, 4, 5, 6, 7 Remarques : 1 – Les tiges filetées 3/8 seront fournis par l’entrepreneur à titre d’encrage. 2 – La couleur des conduits devra être sélectionnée selon les couleurs offertes dans la charte « RAL » . La couleur des rouleaux devra être choisie selon les standards offerts (blanc, noir ou crème). Ces couleurs sont au choix de l’architecte. 3 – Le patron de diffusion sera ajusté et calibré en usine selon les indications au plan. 4 - Les rails de suspension en aluminium peints avec la couleur RAL choisi seront fournis par le fabricant. 5 - Des cache tiges peints avec la couleur RAL choisie par l’architecte seront fournis par le fabricant. 6 - Les conduits seront isolés acoustiquement par le fabricant. 7 - Collerette incluse au départ
Guide d'application RRA 21 Graphique de simulation Nb de fentes Débit par m de fente Vitesse d’air Distance verticale parcourue par le jet d’air avant d’atteindre la vitesse d’air sélectionnée Distance horizontale parcourue par le jet d’air Pénétration verticale du jet Écart température en clim
Guide d'application RRA Codification 22

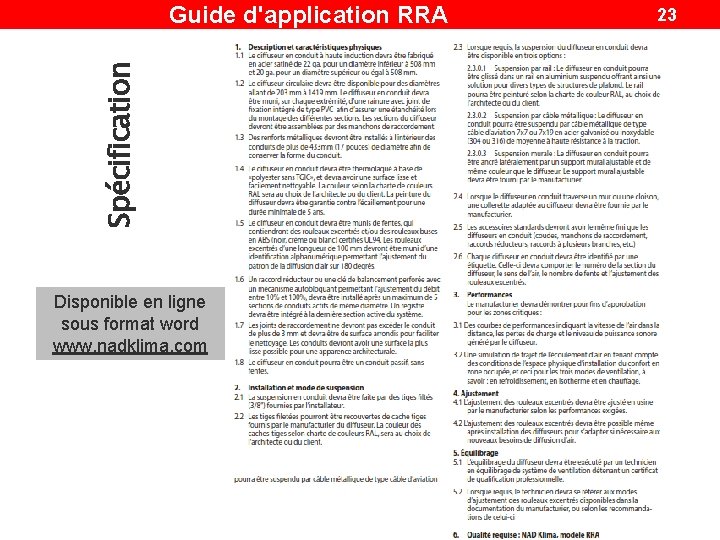

Spécification Guide d'application RRA Disponible en ligne sous format word www. nadklima. com 23
