GSM Um Interface BTS MS SS BSS HLR

GSM 系统结构 Um Interface BTS MS SS BSS HLR Abis Interface BTS BTS AUC BSC A Interface MSC IWF OMC”R” OMC”S” VLR EIR

MS-移动台 MS= ME+SIM(Subscriber Identify Module) Ø ME: TX、RX、信号处理、信号测量（SS+SQ) • • Ø • • • Idle: 小区选择 Busy: HO(本小区SS+SQ, 相邻小区SS) SIM卡: 固定数据：IMSI, MSISDN, Auth Para Ki 临时数据：(LAI, Kc: Rand+Ki+A 8) 服务数据：(B. S+S. S. )

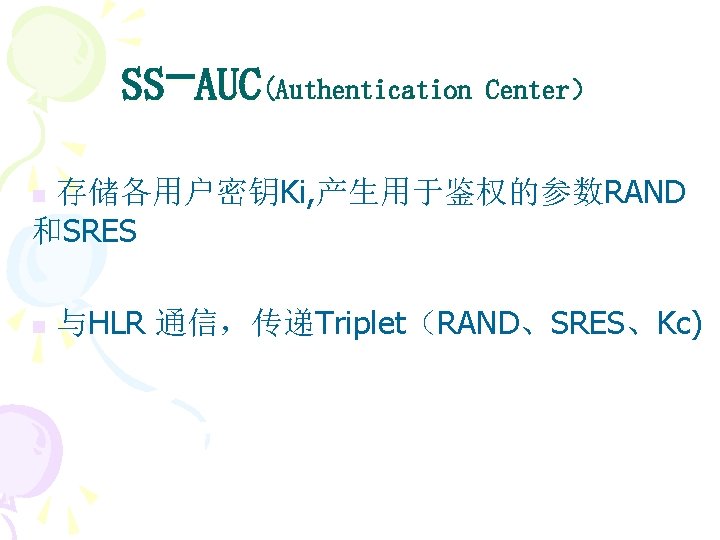

SS-AUC(Authentication Center） 存储各用户密钥Ki, 产生用于鉴权的参数RAND 和SRES n n 与HLR 通信，传递Triplet（RAND、SRES、Kc)

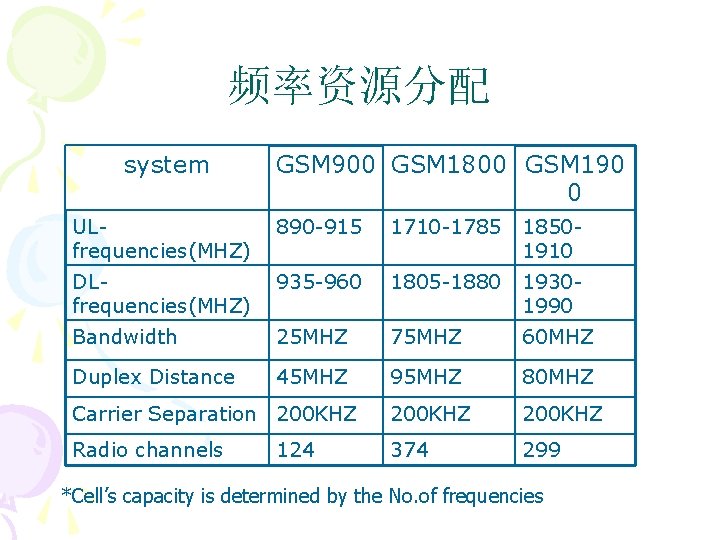

频率资源分配 system GSM 900 GSM 1800 GSM 190 0 ULfrequencies(MHZ) 890 -915 1710 -1785 18501910 DLfrequencies(MHZ) 935 -960 1805 -1880 19301990 Bandwidth 25 MHZ 75 MHZ 60 MHZ Duplex Distance 45 MHZ 95 MHZ 80 MHZ Carrier Separation 200 KHZ Radio channels 374 299 124 *Cell’s capacity is determined by the No. of frequencies

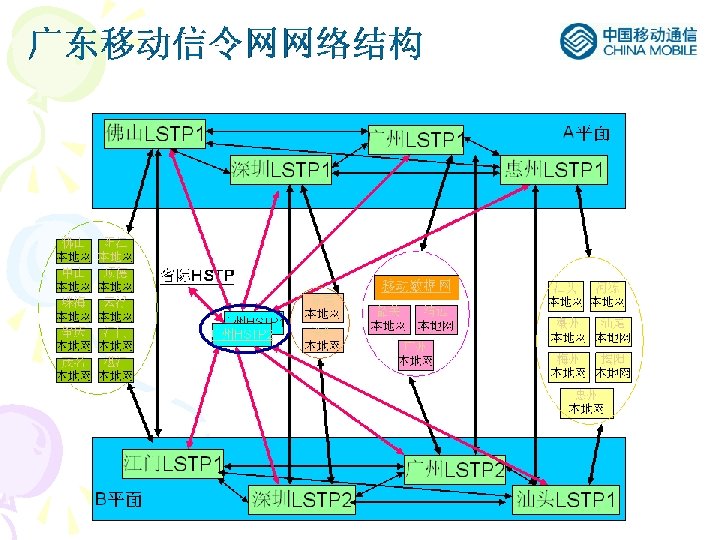

信令网基本结构 HSTP LSTP SP SP SP

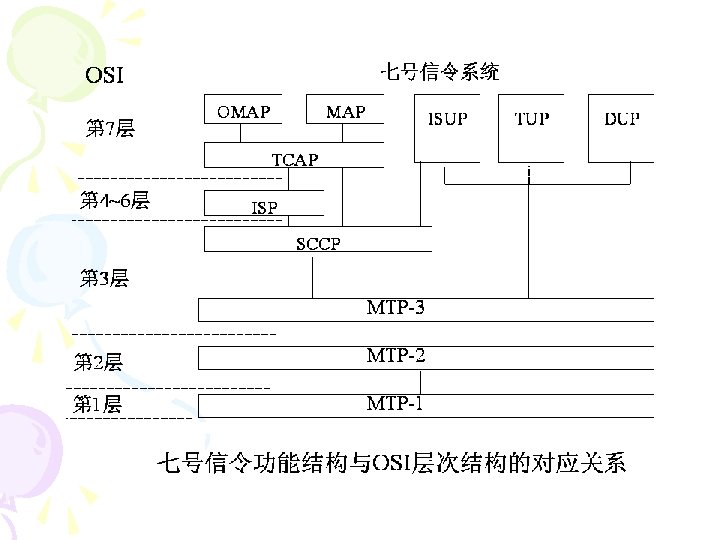

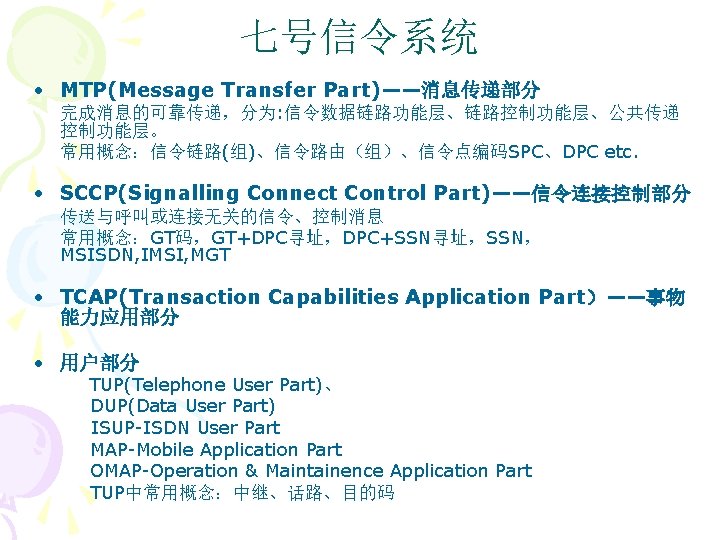

七号信令系统 • MTP(Message Transfer Part)——消息传递部分 完成消息的可靠传递，分为: 信令数据链路功能层、链路控制功能层、公共传递 控制功能层。 常用概念：信令链路(组)、信令路由（组）、信令点编码SPC、DPC etc. • SCCP(Signalling Connect Control Part)——信令连接控制部分 传送与呼叫或连接无关的信令、控制消息 常用概念：GT码，GT+DPC寻址，DPC+SSN寻址，SSN， MSISDN, IMSI, MGT • TCAP(Transaction Capabilities Application Part）——事物 能力应用部分 • 用户部分 TUP(Telephone User Part)、 DUP(Data User Part) ISUP-ISDN User Part MAP-Mobile Application Part OMAP-Operation & Maintainence Application Part TUP中常用概念：中继、话路、目的码

GSM网信令 AUC PSTN (MAP) TUP VLR MAP HLR MAP ISUP MSC MAP+ISUP GMSC ISUP ISDN MAP MSC EIR MAP BSSAP BSC LAPD BTS

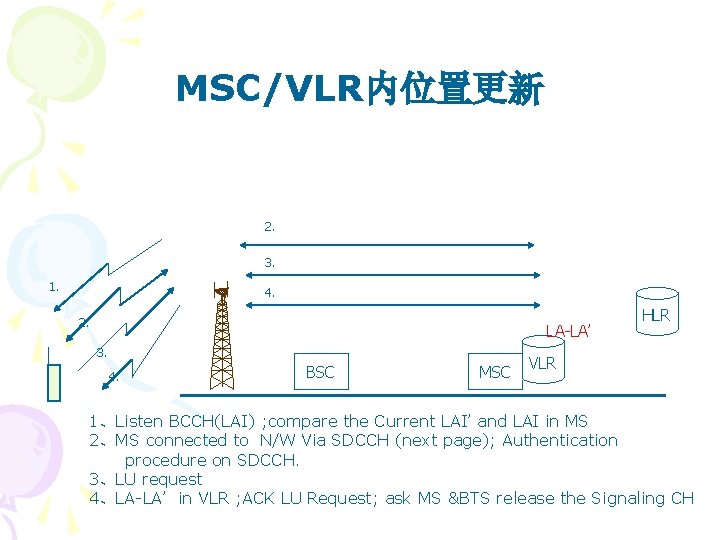

MSC/VLR内位置更新 2. 3. 1. 4. 2. LA-LA’ 3. 4. BSC MSC HLR VLR 1、Listen BCCH(LAI) ; compare the Current LAI’ and LAI in MS 2、MS connected to N/W Via SDCCH (next page); Authentication procedure on SDCCH. 3、LU request 4、LA-LA’ in VLR ; ACK LU Request; ask MS &BTS release the Signaling CH

不同MSC/VLR间位置更新 4. 2. HLR 1. VLR BSC. MSC 3.

手机做主叫 PLMN PSTN 1. 2. 1. 3. 2. 4. 3. 4. BSC MSC/VLR TE

手机做被叫 PLMN PSTN 3. 2. MSISDN 1. LE 1. HLR MSISDN 5. MSRN 5. GMSC MSRN IMSI->MSC Add. 4. IMSI MSC/VLR IMSI->MSRN 6. IMSI 7. 11. 8. PCH 9. RACH 10. AGCH 10. BSC 11. 8. SDCCH 9. 11.

BSC内HO 5. 1. 10. 1. 5. BTS-A BSC 2. 8. 6. 3. 4. 9. BTS-B 7. 9.

MSC间HO 11. Old BSC 7. MSC-A 6. 1. 7. 2. 8. 9. 4. 5. 3. 5. 10. new BSC MSC-B 10.
