GSM 4595 MHz uplink downlink fMHz 20 EGSM

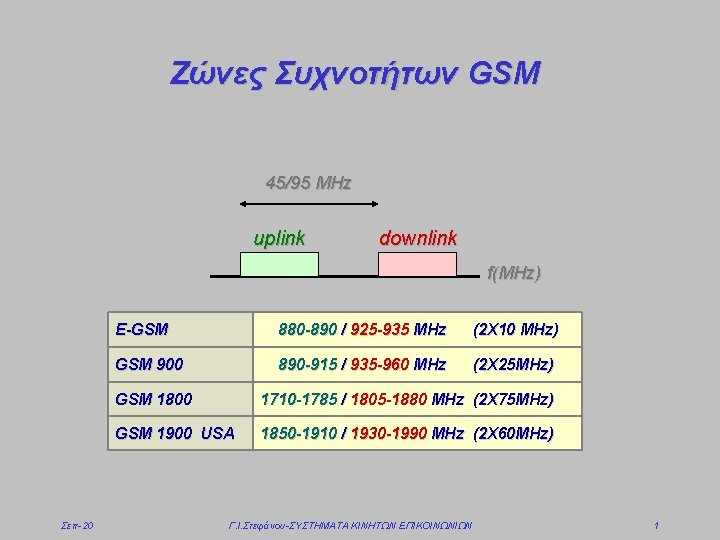

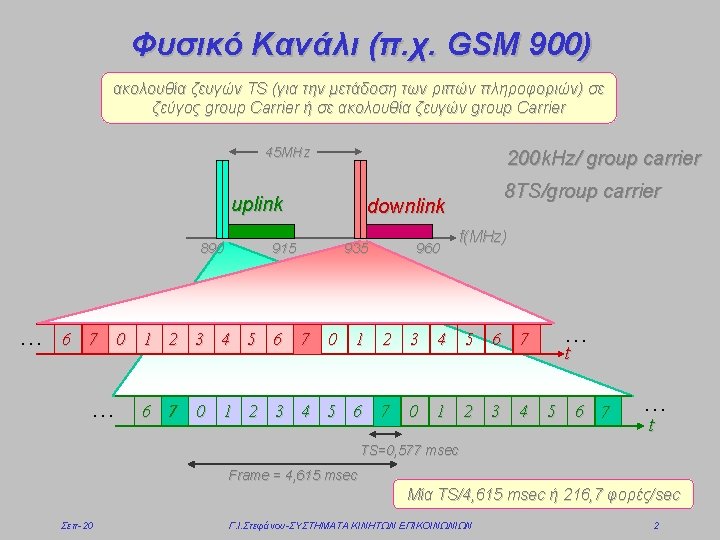

Ζώνες Συχνοτήτων GSM 45/95 MHz uplink downlink f(MHz) Σεπ-20 E-GSM 880 -890 / 925 -935 MHz (2 X 10 MHz) GSM 900 890 -915 / 935 -960 MHz (2 X 25 MHz) GSM 1800 1710 -1785 / 1805 -1880 MHz (2 X 75 MHz) GSM 1900 USA 1850 -1910 / 1930 -1990 MHz (2 X 60 MHz) Γ. Ι. Στεφάνου-ΣΥΣΤΗΜΑΤΑ ΚΙΝΗΤΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ 1

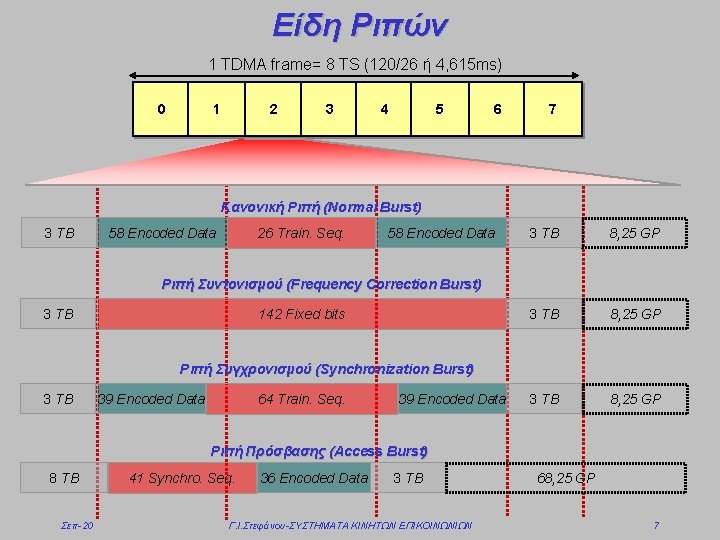

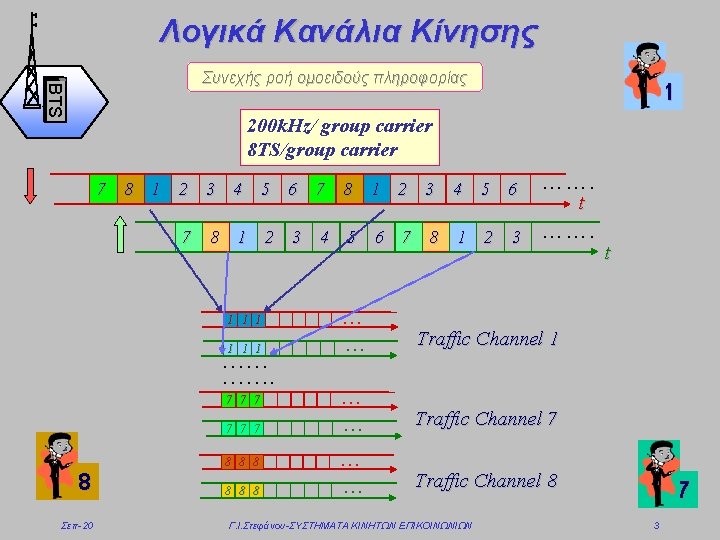

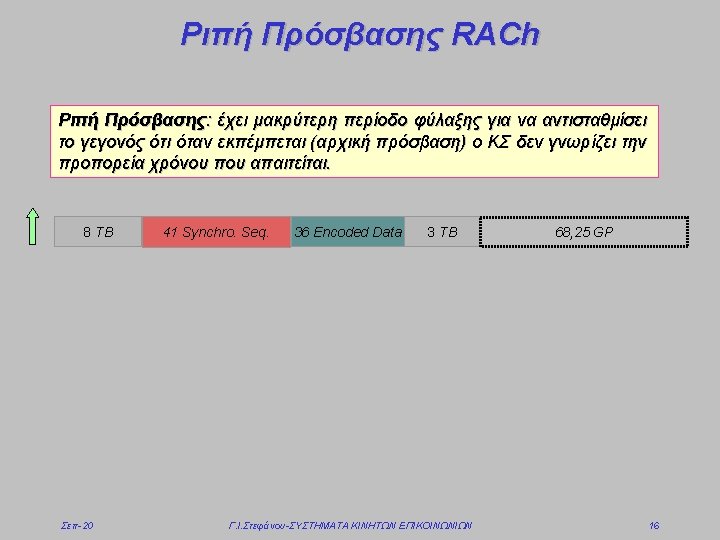

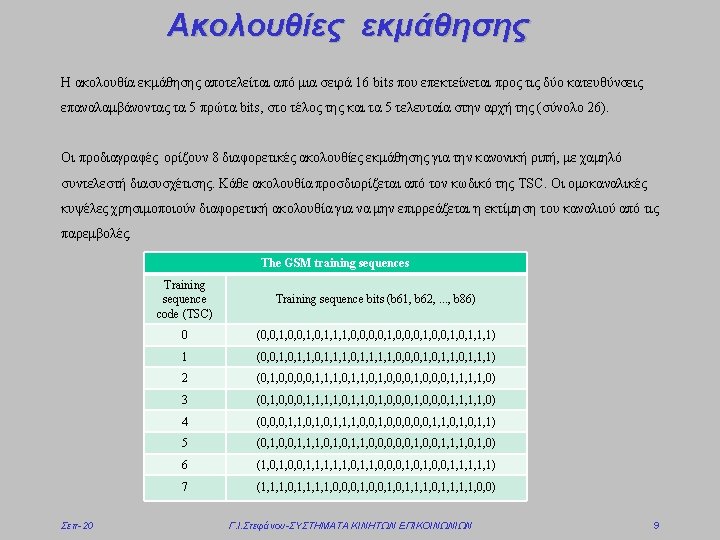

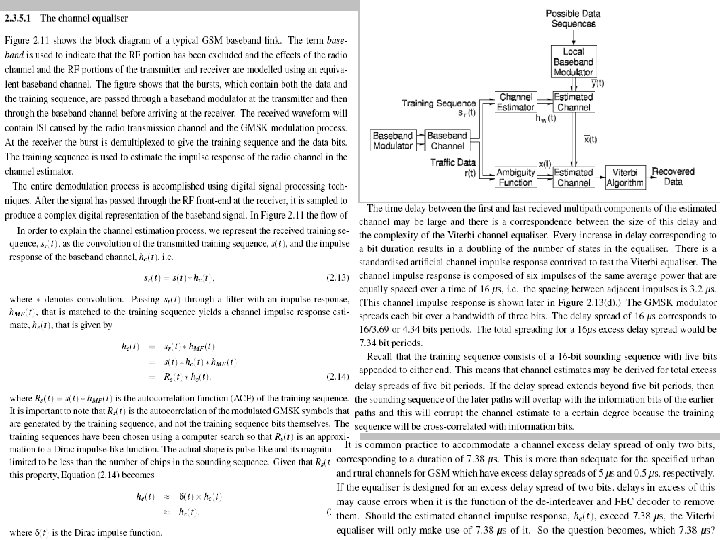

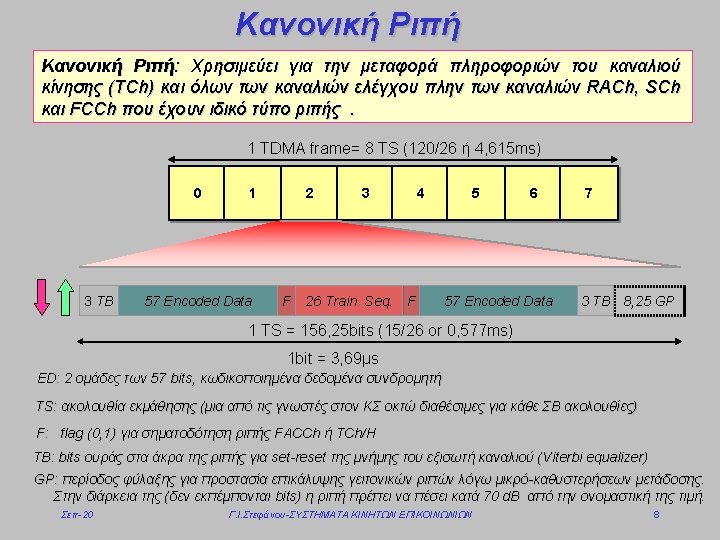

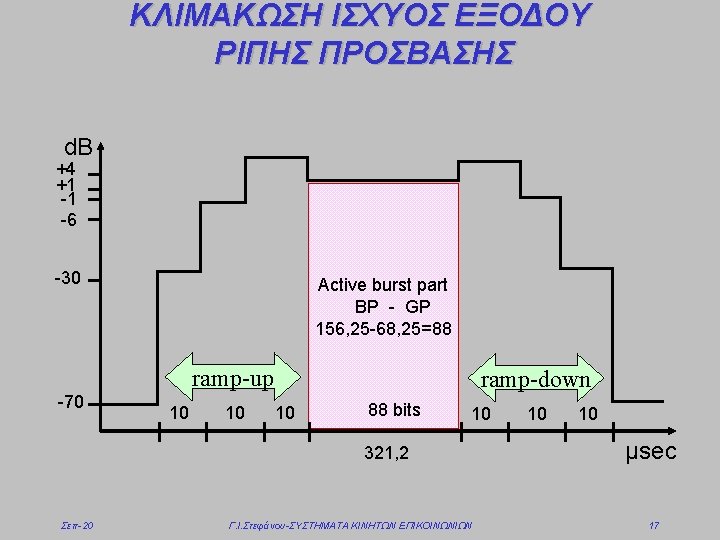

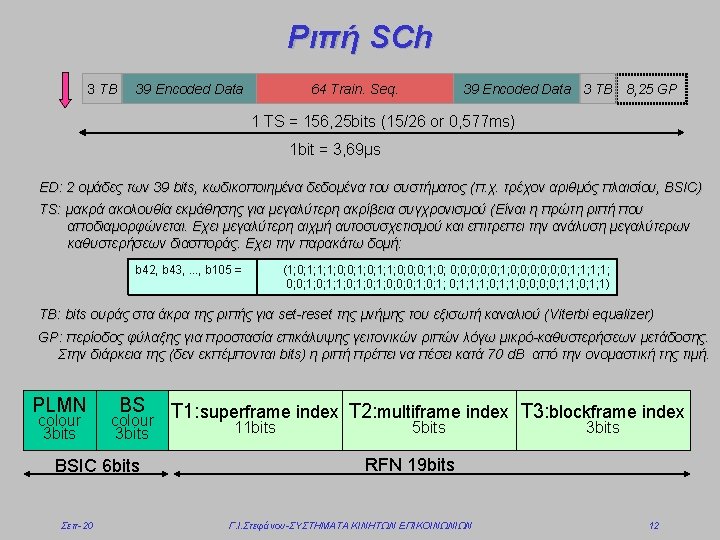

Είδη Ριπών 1 TDMA frame= 8 TS (120/26 ή 4, 615 ms) 0 1 2 3 4 5 6 7 Κανονική Ριπή (Normal Burst) 3 TB 26 Train. Seq. 58 Encoded Data 3 TB 8, 25 GP Ριπή Συντονισμού (Frequency Correction Burst) 3 TB 142 Fixed bits Ριπή Συγχρονισμού (Synchronization Burst) 3 TB 64 Train. Seq. 39 Encoded Data Ριπή Πρόσβασης (Access Burst) 8 TB Σεπ-20 41 Synchro. Seq. 36 Encoded Data 3 TB Γ. Ι. Στεφάνου-ΣΥΣΤΗΜΑΤΑ ΚΙΝΗΤΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ 68, 25 GP 7

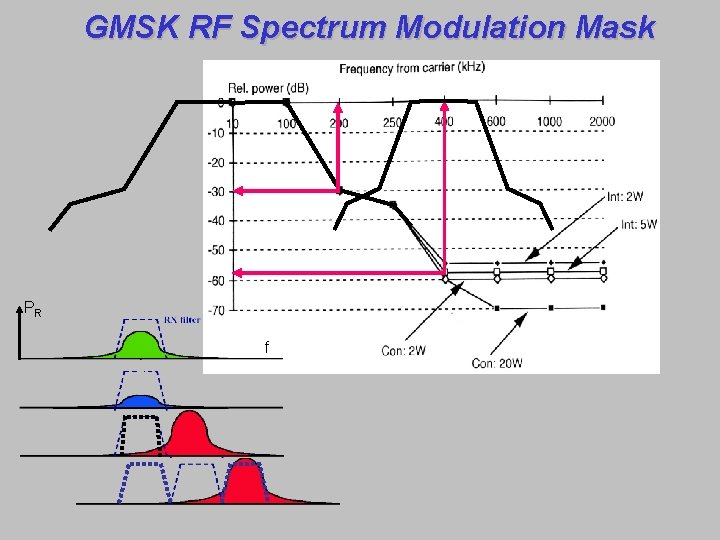

GMSK RF Spectrum Modulation Mask PR f

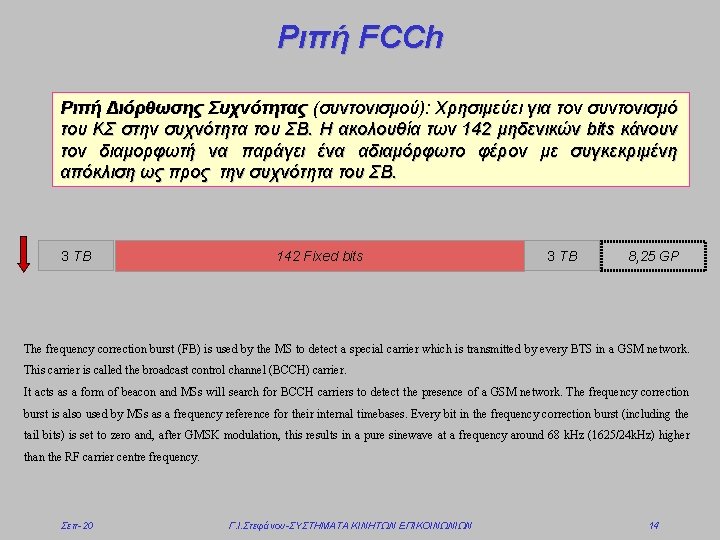

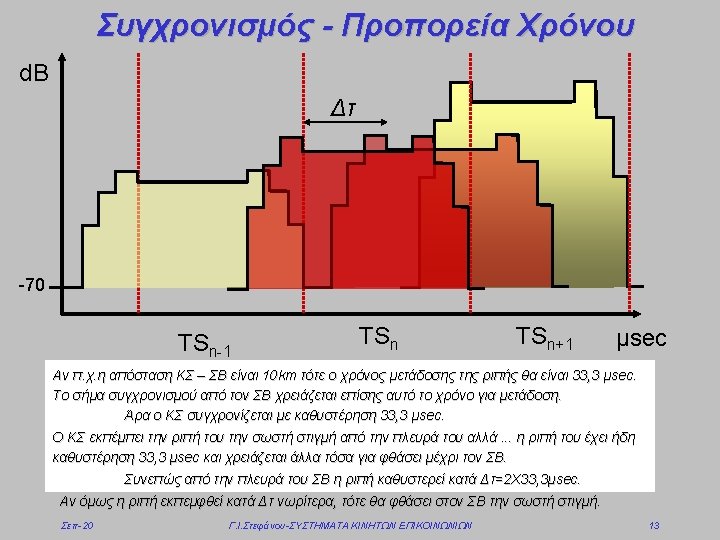

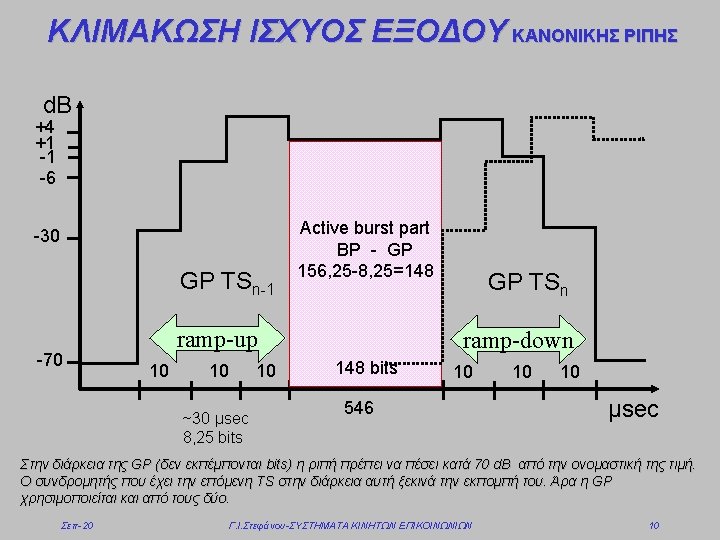

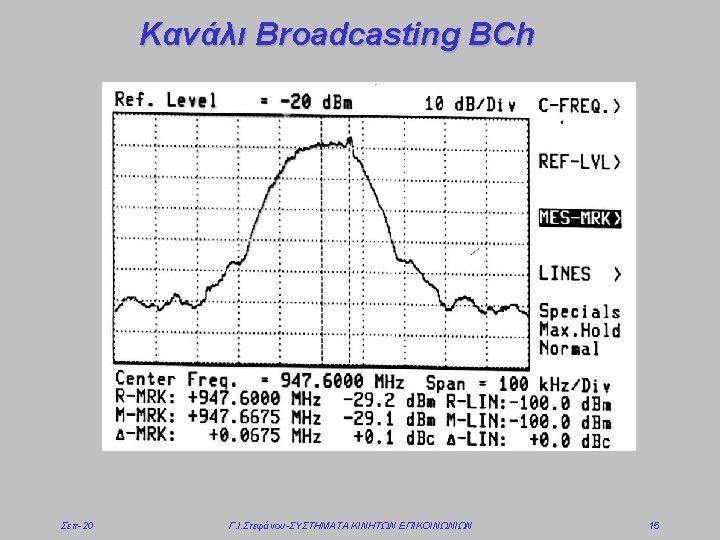

Ριπή FCCh Ριπή Διόρθωσης Συχνότητας (συντονισμού): Χρησιμεύει για τον συντονισμό του ΚΣ στην συχνότητα του ΣΒ. Η ακολουθία των 142 μηδενικών bits κάνουν τον διαμορφωτή να παράγει ένα αδιαμόρφωτο φέρον με συγκεκριμένη απόκλιση ως προς την συχνότητα του ΣΒ. 3 TB 142 Fixed bits 3 TB 8, 25 GP The frequency correction burst (FB) is used by the MS to detect a special carrier which is transmitted by every BTS in a GSM network. This carrier is called the broadcast control channel (BCCH) carrier. It acts as a form of beacon and MSs will search for BCCH carriers to detect the presence of a GSM network. The frequency correction burst is also used by MSs as a frequency reference for their internal timebases. Every bit in the frequency correction burst (including the tail bits) is set to zero and, after GMSK modulation, this results in a pure sinewave at a frequency around 68 k. Hz (1625/24 k. Hz) higher than the RF carrier centre frequency. Σεπ-20 Γ. Ι. Στεφάνου-ΣΥΣΤΗΜΑΤΑ ΚΙΝΗΤΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ 14

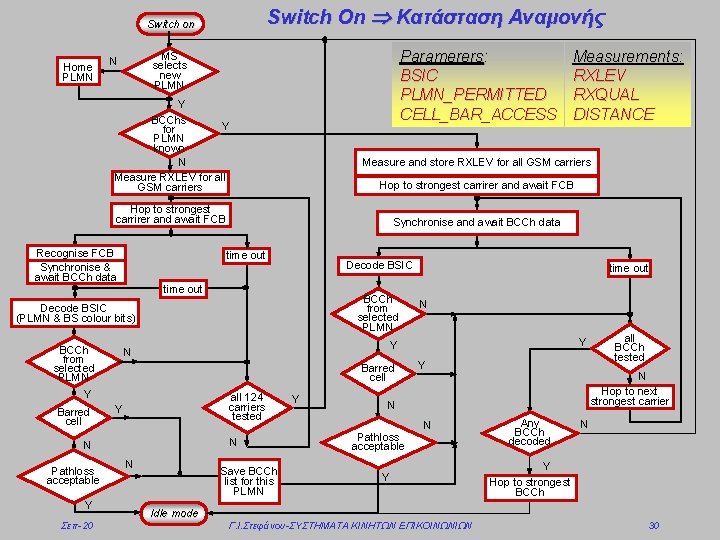

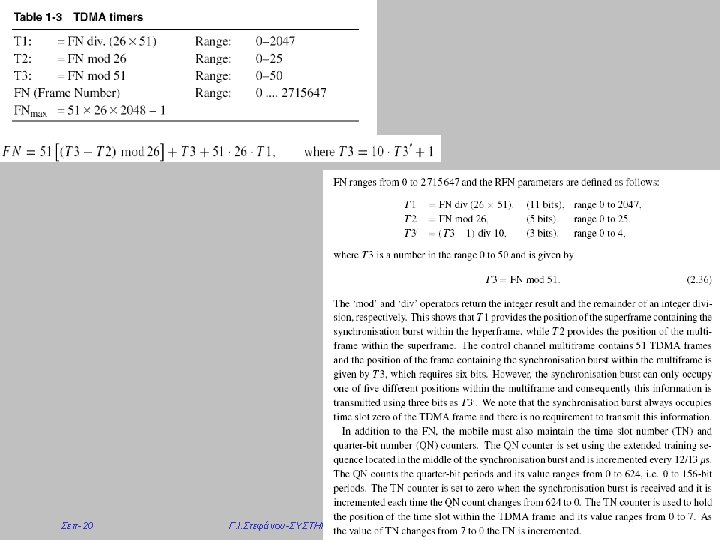

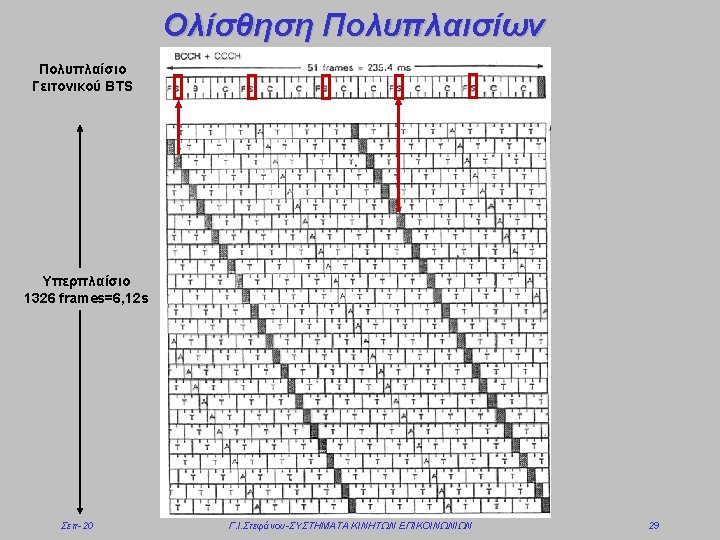

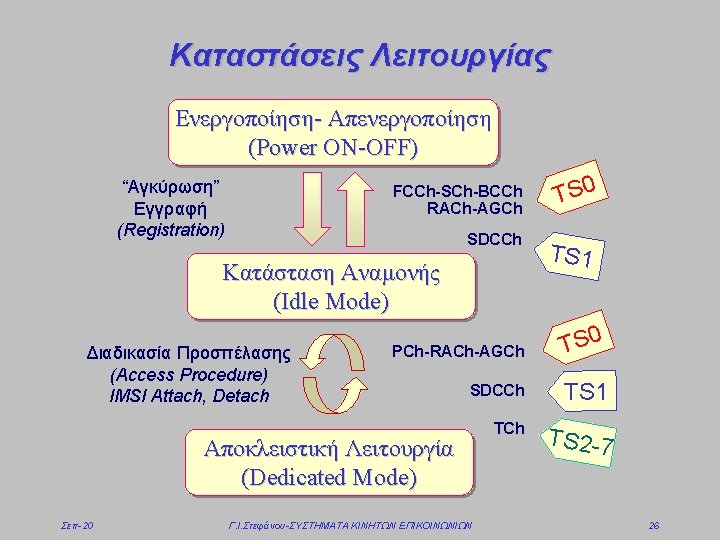

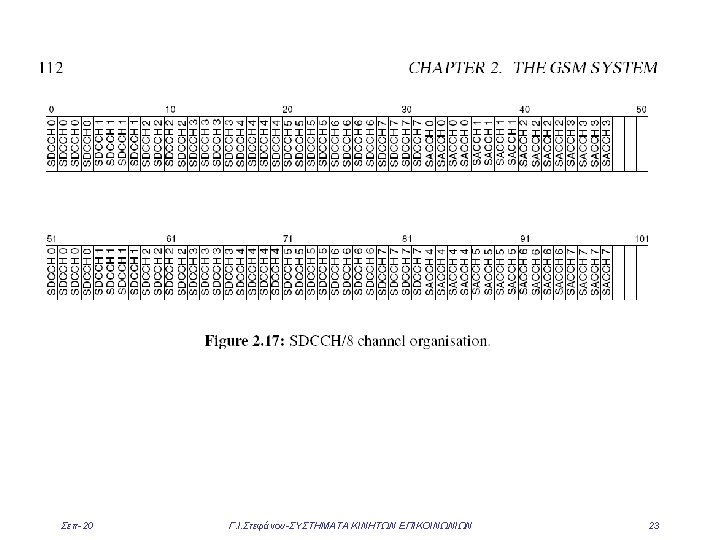

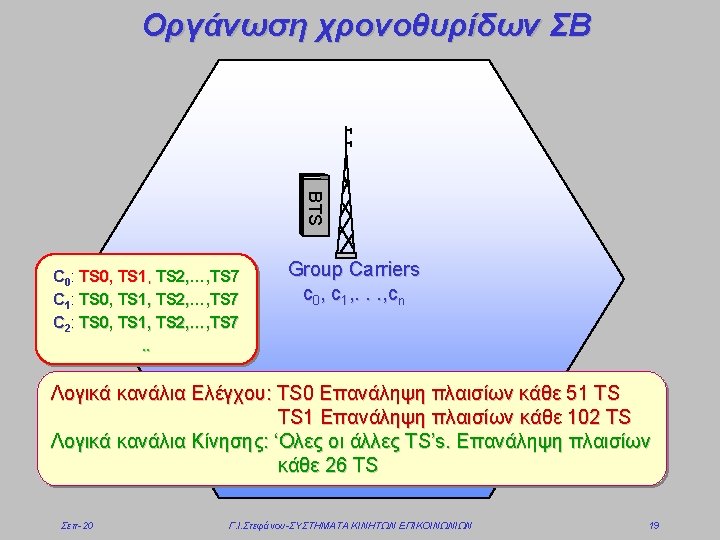

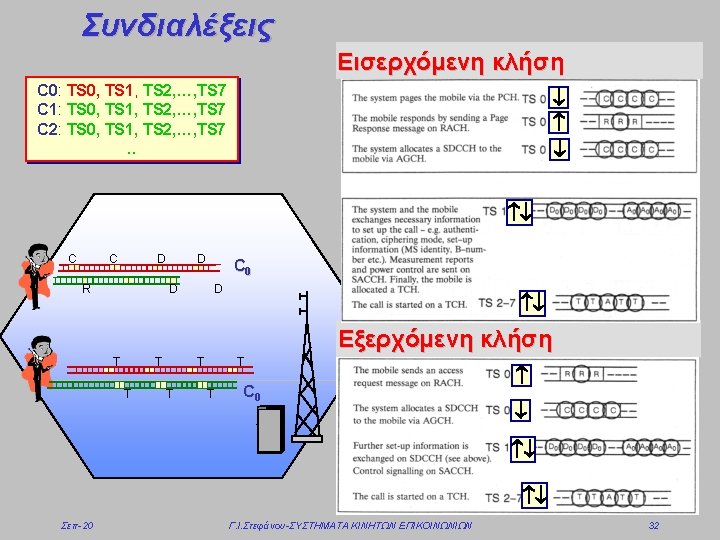

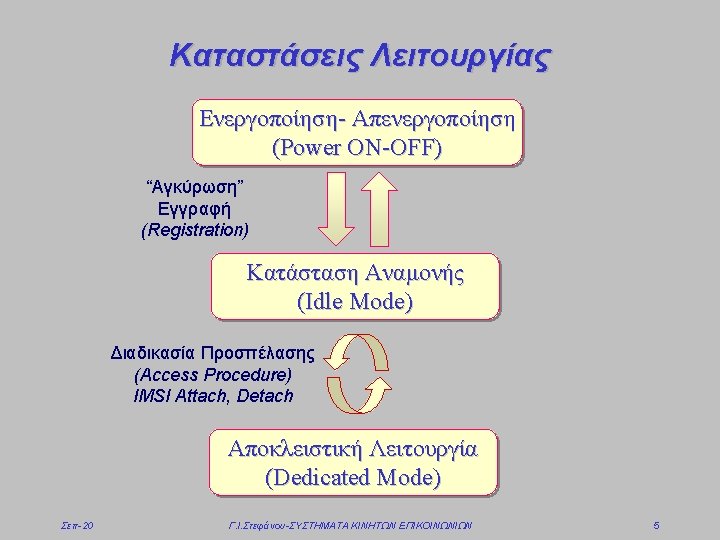

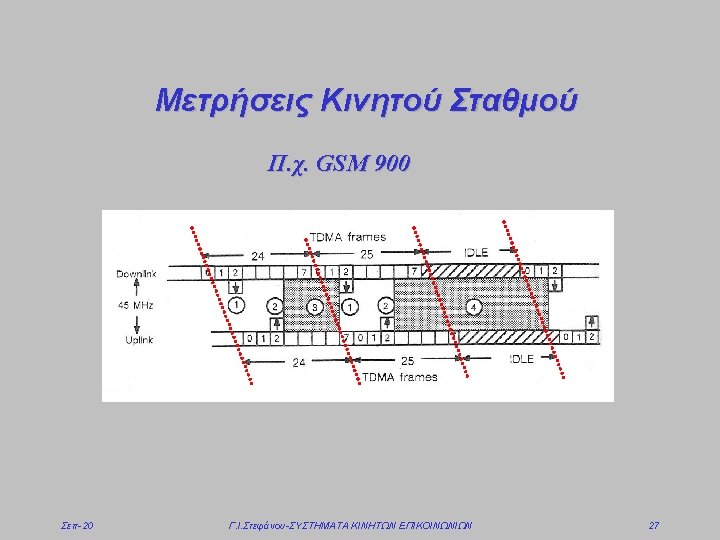

Switch On Κατάσταση Αναμονής Switch on Home PLMN Paramerers: BSIC PLMN_PERMITTED CELL_BAR_ACCESS MS selects new PLMN N Y BCChs Y for PLMN known N Measure RXLEV for all GSM carriers Measure and store RXLEV for all GSM carriers Hop to strongest carrirer and await FCB Recognise FCB Synchronise & await BCCh data Synchronise and await BCCh data time out Decode BSIC time out BCCh from selected PLMN Decode BSIC (PLMN & BS colour bits) BCCh from selected PLMN Y Barred cell all 124 carriers tested N N Pathloss acceptable Y Σεπ-20 time out N Y Y N Measurements: RXLEV RXQUAL DISTANCE Save BCCh list for this PLMN Y Y N Hop to next strongest carrier N Pathloss acceptable N Y all BCCh tested Any BCCh decoded N Y Hop to strongest BCCh Idle mode Γ. Ι. Στεφάνου-ΣΥΣΤΗΜΑΤΑ ΚΙΝΗΤΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ 30
