Grundlagen der Netzwerktechnik Fee Zocher BoehringerIngelheim Pharma KG

Grundlagen der Netzwerktechnik Fee Zocher, Boehringer-Ingelheim Pharma KG Bernhard Wiesner, ALP Dillingen

Grundlagen der Netzwerktechnik Überblick über Dienste, Aufbau, Komponenten und Funktionsweise von Rechnernetzen * A) Benutzen eines Netzwerkes 1. Client und Server 2. Dienste und Protokolle B) Adressierung 1. TCP 2. IP C) Die physikalische Ebene 1. MAC Adresse und ARP 2. Kollisionsnetz D) Ergänzungen

Benutzen eines Netzwerks Local Area Network (LAN)

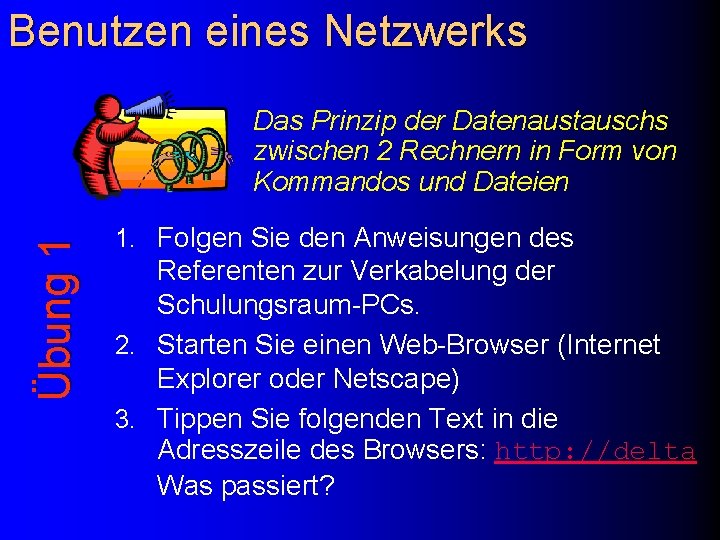

Benutzen eines Netzwerks Übung 1 Das Prinzip der Datenaustauschs zwischen 2 Rechnern in Form von Kommandos und Dateien 1. Folgen Sie den Anweisungen des Referenten zur Verkabelung der Schulungsraum-PCs. 2. Starten Sie einen Web-Browser (Internet Explorer oder Netscape) 3. Tippen Sie folgenden Text in die Adresszeile des Browsers: http: //delta Was passiert?

Benutzen eines Netzwerks Übung 2 Rechnernamen, Client, Server Finden Sie den Namen Ihres PCs heraus. 2. Finden Sie heraus, welche Namen andere PCs im Schulungsraum haben. 3. Ersetzen Sie in der Adresszeile des Browsers den Namen delta durch einen anderen Rechnernamen im Raum. Was passiert? 1.

Benutzen eines Netzwerks Clients und Server

Benutzen eines Netzwerks Übung 3 „Dienste“ auf Clients und Servern 1. 2. Starten Sie einen Web-Browser (Internet Explorer oder Netscape) Tippen Sie folgende Zeile in den Navigationsbalken des Browsers: ftp: //delta Was passiert?

Benutzen eines Netzwerks Dienste und Protokolle

Benutzen eines Netzwerks E-Mail

Benutzen eines Netzwerks Übung 4 E-Mail Dienst 1. 2. Versenden Sie Mails an Kursteilnehmer. Prüfen Sie, ob Sie Mails von anderen Kursteilnehmern empfangen können.

Benutzen eines Netzwerks Übung 4 a Telnet-Dienst 1. 2. 3. 4. Öffnen Sie eine MS-DOSEingabeaufforderung („Kommando-Box“). Geben Sie ein: telnet delta als Login-Name: tn 1 als Passwort: tn 1 Tippen Sie das Kommando: su root als Passwort: 1234 Geben Sie ein: shutdown –h now Was ist passiert?

Adressierung TCP / IP

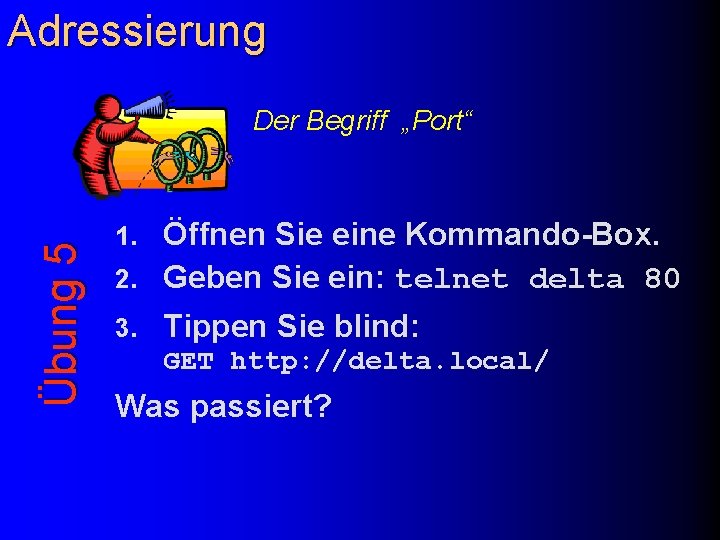

Adressierung Übung 5 Der Begriff „Port“ Öffnen Sie eine Kommando-Box. 2. Geben Sie ein: telnet delta 80 1. 3. Tippen Sie blind: GET http: //delta. local/ Was passiert?

Adressierung Ports

Adressierung Datenpakete – die Struktur von TCP Vereinfacht:

Adressierung Übung 6 Die IP-Adresse 1. 2. 3. 4. Starten Sie Ihren Web-Browser. Geben Sie ein: http: //192. 168. 1. 5 Was passiert? Finden Sie heraus, welche IP-Adresse Ihr Rechner hat. Finden Sie andere IP-Adressen heraus, die in Ihrem Netzwerk gültig sind.

Adressierung mit IP IP-Adresse

Adressierung mit IP Subnetzbildung

Adressierung Struktur von IP-Datenpaketen Vereinfacht:

Adressierung Netzbildung Übung 7 1. 2. 3. Öffnen Sie die MS-DOS Kommandobox. Führen Sie ping aus: ping delta ping 192. 168. 1. 5 Was beobachten Sie? Verändern Sie die IP Adresse Ihres Rechners laut Vorgabe. Wiederholen Sie die ping Kommandos. Was hat sich verändert?

Adressierung Routing

Adressierung Beispiele zum Routing Übung 8 1. 2. 3. Stellen Sie fest, welches/welche (Standard)Gateways Ihrem Rechner zugeordnet sind. Öffnen Sie zwei MS-DOS Kommandoboxen. Führen Sie im ersten Fenster tracert alp. dillingen. de, im zweiten Fenster netstat –r aus. Was beobachten Sie?

Adressierung Network Address Translation Öffentliche IP-Adresse Private IP-Adresse Quelle: 1 x 1_Networking by Cisco Systems

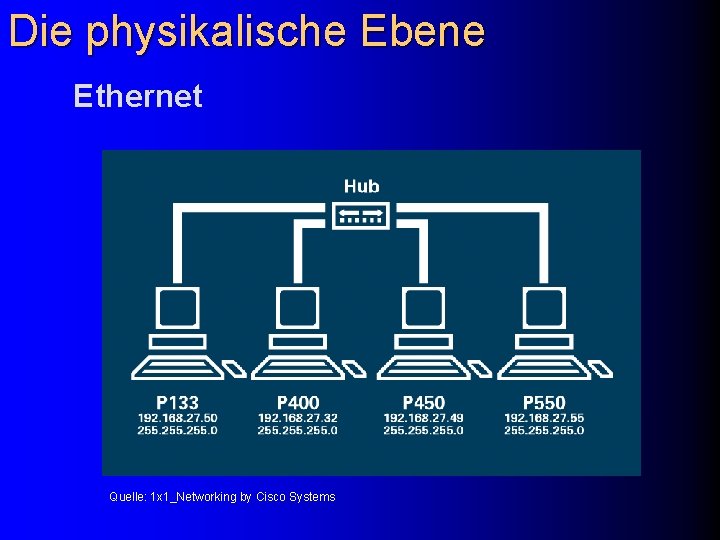

Die physikalische Ebene Ethernet Quelle: 1 x 1_Networking by Cisco Systems

Die physikalische Ebene MAC Adresse

Die physikalische Ebene ARP-Anfrage von Host P 133 an IP-Adresse 192. 168. 27. 32 Quelle: 1 x 1_Networking by Cisco Systems

Die physikalische Ebene Mehrfachzugriff unter CSMA/CD mit Datenkollision Quelle: 1 x 1_Networking by Cisco Systems

Die physikalische Ebene Switch, Hub

Zusammenfassung Das Schichtenmodell

Ergänzungen DNS- und DHCP-Dienst 1. DNS (Domain Name Service) 2. DHCP (Dynamic Host Configuration Protocol)

Ergänzungen Der Proxy-Dienst

Ergänzungen Andere Netzwerke Es gibt auch weltweite Netzwerke, die nicht auf den TCP/IP Protokollschichten aufbauen.
