GROUPE LEADER SCHULUNG BER AUTOMATISCHE STRAHLROHRE 1 GROUPE
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 1
© GROUPE LEADER Wie funktioniert ein Strahlrohr? ØEin Strahlrohr erzeugt eine Querschnittsverringerung. MUNDSTÜCK WASSER Formation LDV WASSER 2

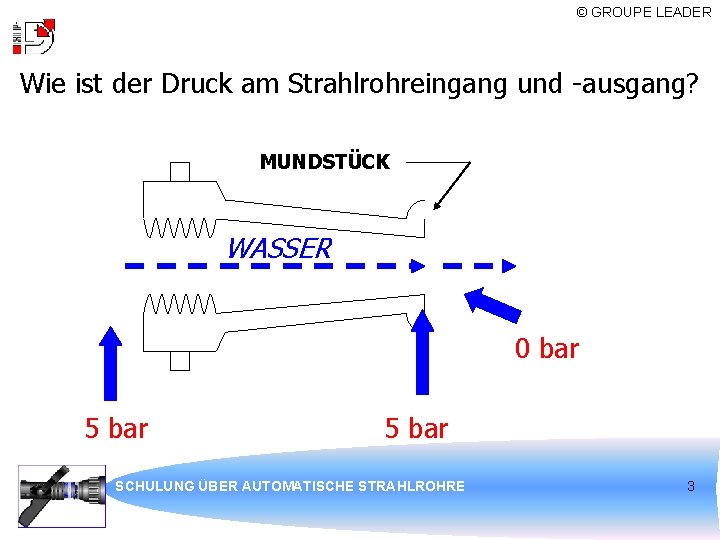

© GROUPE LEADER Wie ist der Druck am Strahlrohreingang und -ausgang? MUNDSTÜCK WASSER 0 bar 5 bar SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 3
© GROUPE LEADER Die konventionellen Strahlrohre und ihre Grenzen! SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 4
© GROUPE LEADER Korrekter Druck 5 bar Optimaler Strahl Keine Wurfweite Unzureichender Druck 2 bar ÜBERDRUCK 8 bar SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE Zu viel Rückstoss, berstender Strahl RÜCKSTOß 5
© GROUPE LEADER Ø Warum tendiert der Strahl, bei einem konventionellen Strahlrohr, dazu auseinander zu gehen ? Weil das Wasser innerhalb des Strahls nicht die gleiche Geschwindigkeit hat wie außen. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 6
© GROUPE LEADER • Bei einem Hohlstrahlrohr tritt das Wasser, bei gleicher Geschwindigkeit, über den Gesamtumfang des Deflektors (Strahlformkegel) aus. Der Vollstrahl ist folglich von bester Qualität. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 7

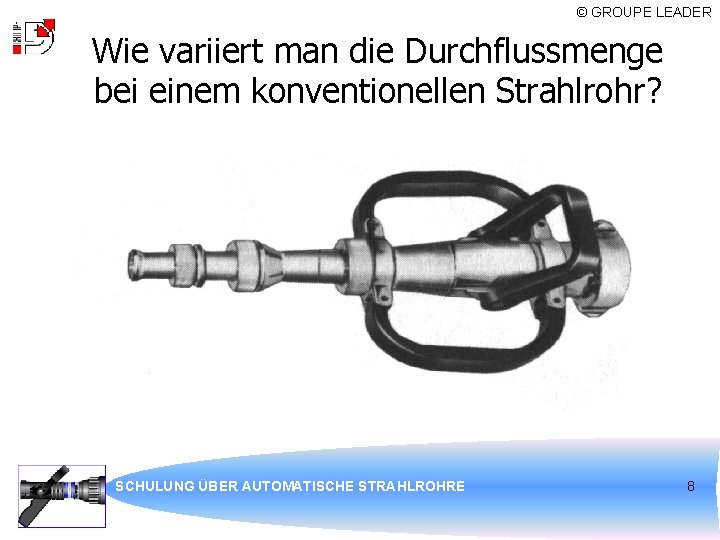

© GROUPE LEADER Wie variiert man die Durchflussmenge bei einem konventionellen Strahlrohr? SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 8
© GROUPE LEADER In dem man die Mundstücke wechselt Ø Das ist in der Praxis kaum umsetzbar. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 9
© GROUPE LEADER Die neue Generation von Strahlrohre mit einstellbarer Durchflussmenge und einstellbarem Strahl. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 10
© GROUPE LEADER Die Funktionsweise des Strahlrohrs mit einstellbarer Durchflussmenge Kugelhahn Strahlrohrkopf Deflektor Durchflussmengeneinstellring SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 11
© GROUPE LEADER Beispiel : Q = 250 l/min Druck in bar Kurve: Durchflussmenge/Druck QUADRAFOG 500 Durchflussmenge in l/min SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 12
© GROUPE LEADER Konsequenzen aus der Druckvariation • Das Strahlrohr erhält einen zu niedrigen Druck. Auftretende Probleme : • Verlust der Wurfweite • Verlust der Strahlstärke • Wasserverschwendung • Schlechter Schutz für den Strahlrohrführer • Das Feuer entwickelt sich weiter 1. Fall SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 13
© GROUPE LEADER Konsequenzen aus der Druckvariation • Das Strahlrohr erhält einen zu hohen Druck • Der Druck verformt den Strahl. • Der Rückstoßeffekt am Strahlrohr wird verstärkt und das Strahlrohr lässt sich schlecht beherrschen. 2. Fall SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 14
© GROUPE LEADER Der Rückstoßeffekt: • Welches ist die erste Reaktion eines Strahlrohrführers, wenn der Rückstosseffekt zunimmt? Er schließt den Kugelhahn. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 15
© GROUPE LEADER • Der Rückstoss-Effekt verringert sich, • aber : • Der Eingriff ist wirkungslos. • Warum ? SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 16
Der Strahl ist verformt. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE © GROUPE LEADER 17
© GROUPE LEADER 50%-ige Öffnung 100%-ige Öffnung Der Kugelhahn SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 18
Die automatischen Strahlrohre Aout 98 Formation LDV
Sie wurden von, einem amerikanischen Feuerwehrmann, Mc. Millan, entwickelt. Aout 98 Formation LDV
© GROUPE LEADER Er ist der Gründer Firma TFT, die MACH 3 Strahlrohre herstellt. Seine Idee : Die Probleme der Druckvariation lösen. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 21
© GROUPE LEADER Der Mechanismus der Druckregulierung ü Er bewegt den Deflektor kontinuierlich. ü Er ermöglicht einen konstanten Druck am Strahlrohrausgang. Wasser Deflektor Feder SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE Wasser 22

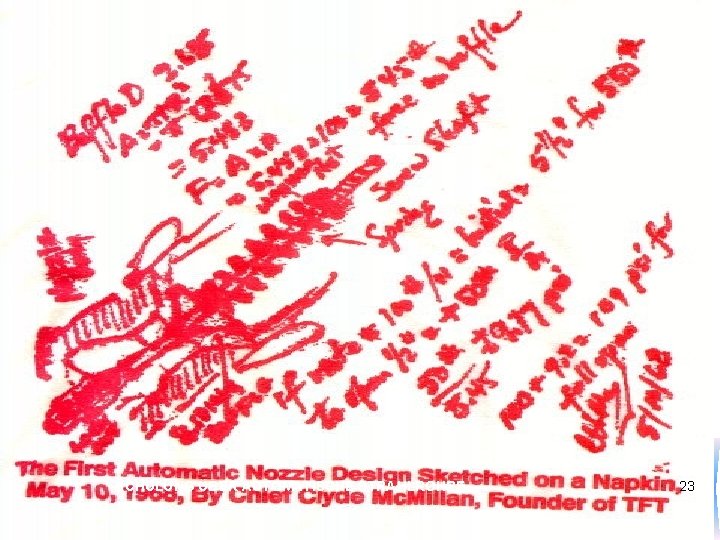

© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 23
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 24

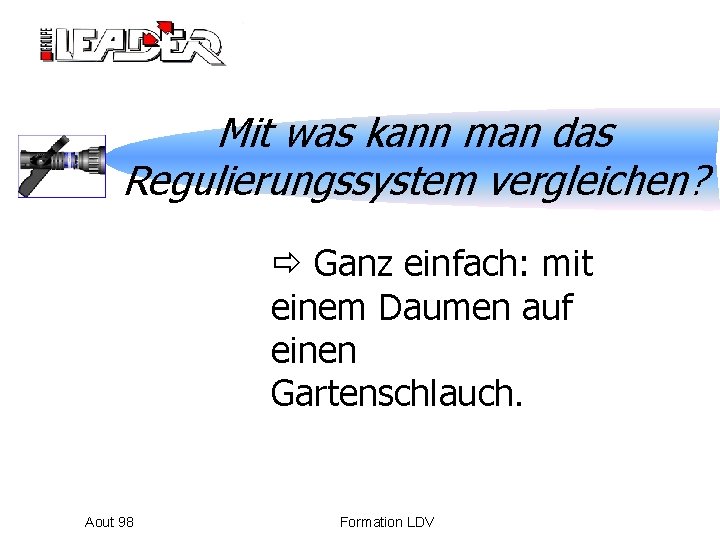

Mit was kann man das Regulierungssystem vergleichen? Ganz einfach: mit einem Daumen auf einen Gartenschlauch. Aout 98 Formation LDV
© GROUPE LEADER Die Variationen des Mundstücks Strahlrohröffnung Veränderung der Öffnung bezüglich der Durchflussmenge Maximale Öffnung SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 26
© GROUPE LEADER Der Druck ist reguliert, der Strahlrohrführer soll auch die Durchflussmenge einstellen können: • • Am Ende der Löscharbeiten, Bei zu großem Rückstoßeffekt, Beim erneuten Feuerausbruch, Der Strahlrohrführer ist in einer gefährlichen Situation. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 27
Welcher Mechanismus ermöglicht diese Aktionen? Der bewegliche Absperrhahn Aout 98 Formation LDV

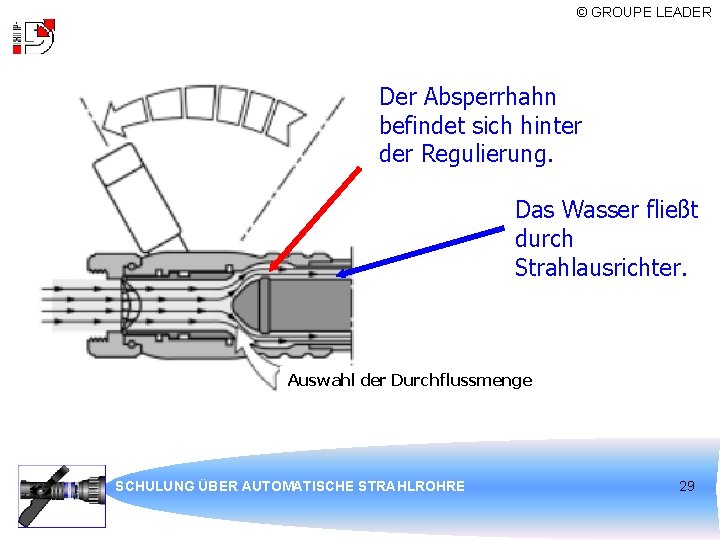

© GROUPE LEADER Der Absperrhahn befindet sich hinter der Regulierung. Das Wasser fließt durch Strahlausrichter. Auswahl der Durchflussmenge SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 29
© GROUPE LEADER ü Er verursacht keinerlei Druckverlust. ü Er behält den laminaren Durchfluss bei und beeinträchtigt nicht die Qualität des Strahls, egal welche Position der Bedienhebel hat. ü Er ist einfach zu bedienen, egal bei welchem Druck, im Gegensatz zu Kugelhähnen. ü Er ist aus Edelstahl. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 30
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 31
© GROUPE LEADER Das MACH 3 Konzept SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 32
© GROUPE LEADER Ein einziger Bedienhebel SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 33
Der Bedienhebel des MACH 3 Strahlrohrs dient zur: üAbsperrung und 6 Mengenstufen. üReflexgesteuerten Aktionen. üDurchflussmengeneinstellung bei Bedarf. üAnpassung der Durchflussmengen, ohne den Hebel loszulassen, und zum eigenen Schutz. Aout 98 Formation LDV
© GROUPE LEADER Geschlossene Position 50 %-ige Öffnung 100 %-ige Öffnung SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 35

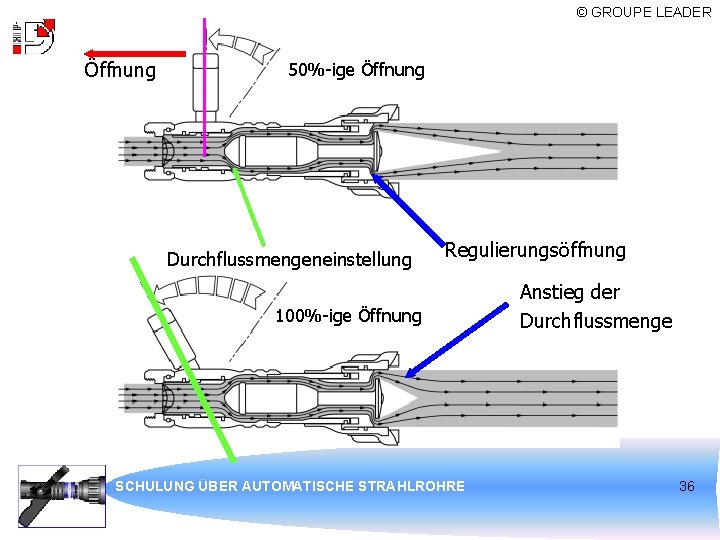

© GROUPE LEADER Öffnung 50%-ige Öffnung Durchflussmengeneinstellung Regulierungsöffnung 100%-ige Öffnung SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE Anstieg der Durchflussmenge 36
© GROUPE LEADER Zusammenfassung: ü Mit der Druckregulierung und dem beweglichen Absperrhahn ist es, wie wenn der Strahlrohrführer die Pumpe selbst steuert. ü Er kann also die Durchflussmenge erhöhen oder vermindern. Der Druck wird automatisch im Strahlrohr reguliert. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 37
© GROUPE LEADER Die Vorteile der MACH 3 Strahlrohre ü Relativ konstante Wurfweite. ü Rückstoßminderung. ü Breite Durchflussmengenskala. ü Leichte Benutzung der Strahlrohre nebeneinander (Verteilereinsatz). ü Mannschutz mit einem Minimum an Wasser und Druck. ü Verstärkte Sicherheit für den Strahlrohrführer. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 38
© GROUPE LEADER Leichte Benutzung der Strahlrohre nebeneinander ü Die Druckregulierung wird bei beliebigem Strahlrohreinsatz die Durchflussmenge optimieren. ü Schließt man ein Strahlrohr, wird die Durchflussmenge durch Öffnung der Automatik auf die anderen Strahlrohre verteilt. ü Wenn man noch ein Strahlrohr hinzufügt, schließt sich die Regulierung, um den Druck aufrecht zu halten. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 39
© GROUPE LEADER Die MACH 3 Strahlrohre und die Doppeldruckregulierung. ü Nur die Strahlrohre der MACH 3 „Produktpalette“ sind mit der Doppeldruckregulierung ausgestattet. ü Sie bestehen aus der gleichen Basis wie die anderen Strahlrohre dieser Produktpalette. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 40
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 41
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 42

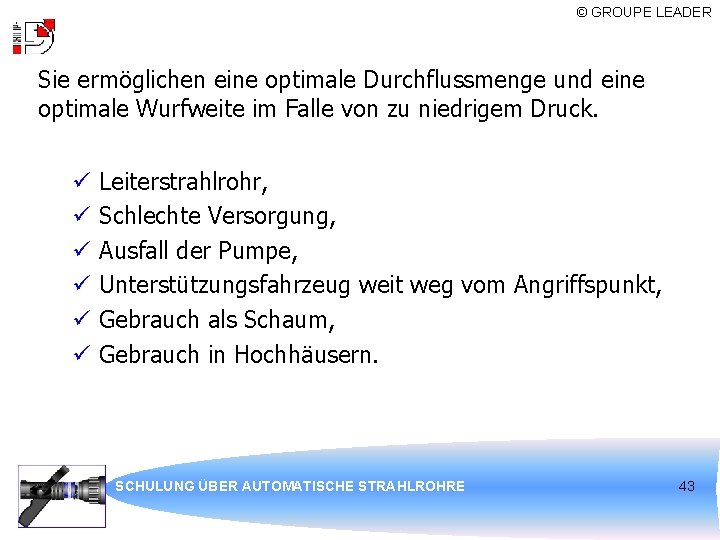

© GROUPE LEADER Sie ermöglichen eine optimale Durchflussmenge und eine optimale Wurfweite im Falle von zu niedrigem Druck. ü ü ü Leiterstrahlrohr, Schlechte Versorgung, Ausfall der Pumpe, Unterstützungsfahrzeug weit weg vom Angriffspunkt, Gebrauch als Schaum, Gebrauch in Hochhäusern. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 43
Funktionsweise der Doppeldruckregulierung © GROUPE LEADER 3 bar 6 bar Blau SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE Rot 44
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 45
© GROUPE LEADER Die unterschiedlichen Strahlformen der MACH 3 Strahlrohre Das MACH 3 Strahlrohr ermöglicht: ü Einen Vollstrahl. ü Einen Sprühstrahl. ü Mannschutz. ü Eine Reinigungsposition. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 46
© GROUPE LEADER Der Vollstrahl ü Er ermöglicht den Fernangriff. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 47

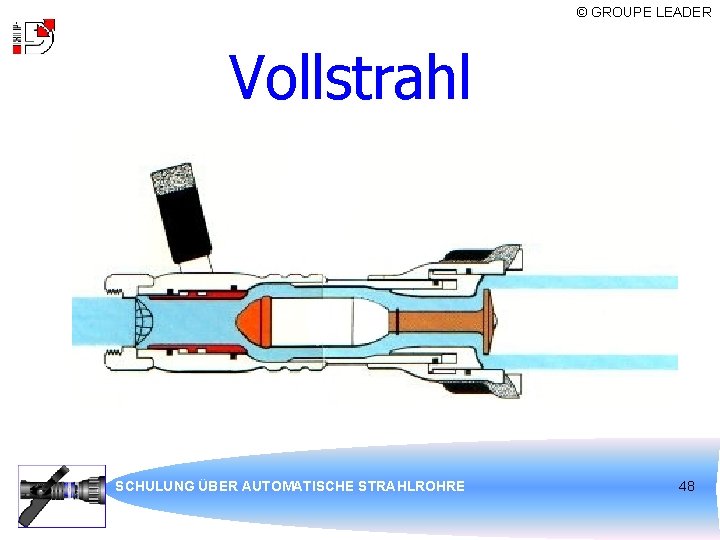

© GROUPE LEADER Vollstrahl SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 48
© GROUPE LEADER Die Einstellung des Strahls ü Der Vollstrahl sollte am Ausgang des Strahlrohrs richtig eingestellt sein. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 49
© GROUPE LEADER Falsch Richtig SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 50

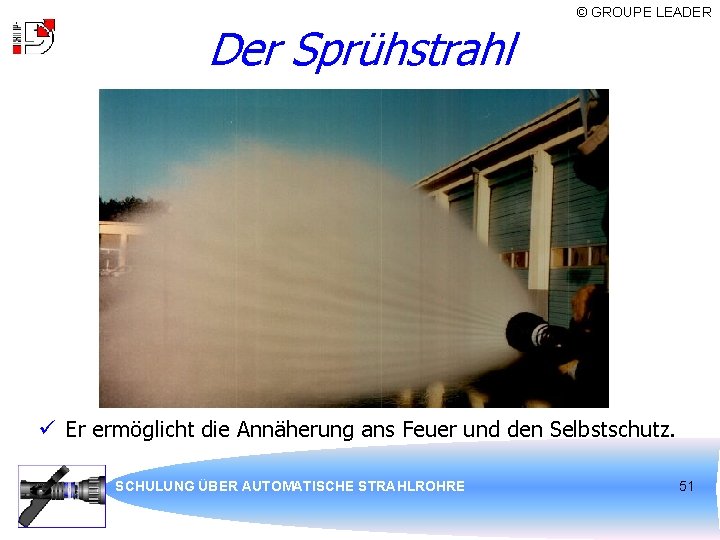

Der Sprühstrahl © GROUPE LEADER ü Er ermöglicht die Annäherung ans Feuer und den Selbstschutz. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 51
© GROUPE LEADER Sprühstrahl SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 52
© GROUPE LEADER ü Er ermöglicht einen Brandherd aus sicherer Entfernun ü Er ist 10 mal wirkungsvoller als der Sprühstrahl herköm SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 53
© GROUPE LEADER Die Merkmale des Sprühstrahls der MACH 3 Strahlrohre ü Wird durch zwei Kegel gebildet. ü Einer der Kegel befindet sich im Zentrum des Strahls. ü Er besteht aus feinen Tröpfchen und ermöglicht dem Strahlrohrführer das Feuer zu löschen. ü Der zweite Kegel befindet sich außen. ü Er besteht aus etwas größeren Tröpfchen, die dem Strahlrohrführer einen guten Schutz bieten. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 54
© GROUPE LEADER Das Prinzip des Sprühstrahls des MACH 3 Strahlrohrs LUFTVERWIRBELUNGEN Schutz des Strahlrohrhalters durch Frischluft Kleine Tröpfchen, die in großer Geschwindigkeit austreten, und somit Wurfweite sowie verstärkte Abkühlung und eine Streuung gewährleisten SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 55
© GROUPE LEADER ANGRIFF SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE S C H U T Z 56
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 57
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 58
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 59
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 60
© GROUPE LEADER Mannschutz SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 61
© GROUPE LEADER Ansaugen der Luft H E I ß E Intensiver Nebel G A S ER A U C H Ansaugen der Luft SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 62
© GROUPE LEADER Wann wird der Mannschutz gebraucht? ü Im Fall von zurückschlagenden Flammen. ü Bei starkem Temperaturanstieg. ü Um den Raumschutz bei Großbränden zu gewährleisten. ü Um den Qualm zu bündeln oder zur Schadstoffverdünnung. ü Um ein Gasflanschbrand zu bekämpfen. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 63
© GROUPE LEADER ü Er ist kompakt. ü Man kann schnell an der Strahlrohrdüse reagieren, um sich optimal zu schützen. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 64
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 65
© GROUPE LEADER Wie man einen Sprühstrahl erhält? Gegossene Sprühzähne: 17 a (Mach 3 & QF) Turbinensprühzähne: 17 b Versetzt angeordnete, gegossene Sprühzähne : 17 C SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 66
© GROUPE LEADER ü Das Gummi auf dem Metallkopf des MACH 3 Strahlrohrs ist heiß aufvulkanisiert. ü Durch seine Computerentwicklung ist die Strahlform optimiert. ü Im Angriff. ü Im Mannschutz. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 67

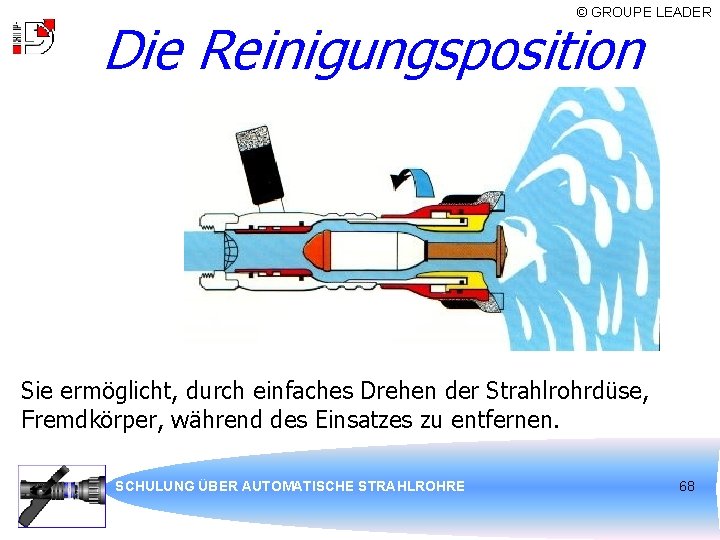

© GROUPE LEADER Die Reinigungsposition Sie ermöglicht, durch einfaches Drehen der Strahlrohrdüse, Fremdkörper, während des Einsatzes zu entfernen. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 68
Die Turbinen © GROUPE LEADER • Sowohl die Quadrafog Strahlrohre, als auch die MACH 3 Strahlrohre haben keine Turbinen in der Düse. • Beim Umstellen auf den Sprühstrahl bildet die Turbine Verwirbelungen und saugt die Flamme ins Innere des Strahls. • Der Strahl ist sehr breit und hohl, vermittelt den Eindruck von einem guten Schutz, aber mit einer Mikrosprühung, die durch den Wind und die Feuerdruckwelle verformt wird. • Turbinenstrahlrohre ermöglichen nicht das Löschen und den Mannschutz gleichzeitig. • Der Bruch und die Beschädigung der Verzahnung der Turbinen ist eine häufig Schadensursache. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 69
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 70
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 71
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 72
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 73
© GROUPE LEADER Wasservorhang in Glockenform Flüssigkeitsbrand Strahlrohr mit Turbine Bekämpfung eines Rinnsteinbrandes mit einem Turbinenstrahlrohr SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 74
© GROUPE LEADER Strahlrohr Mach 3 oder QF Wasservorhang in Glockenform Hauptstrahl Wasserdampf im Zwischenraum Flüssigkeitsbrand SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 75
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 76
© GROUPE LEADER Angriff und Sicherheit • Wie verleiht man diesem Angriffstrupp im Löscheinsatz Stärke? Einfach! Ø Ein Strahlrohr mit Vollstrahl. Ø Ein Strahlrohr mit Sprühstrahl. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 77
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 78
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 79
© GROUPE LEADER Die verschiedenen Schaumadapter Der Schwerschaumadapter für QUADRAFOG 500 SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 80
© GROUPE LEADER Der Multischaumadapter Ø Durch einfaches Drehen der Strahlrohrdüse, variiert die Verschäumung. Vollstrahl : Schwerschaum Sprühstrahl : Mittelschaum SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 81
© GROUPE LEADER Gebrauch eines QUADRAFOG Strahlrohrs als Schaumrohr • Druck am Zumischer : 8 bis 10 bar • Maximal 3 Längen nach dem Zumischer oder 100 bis 120 m mit Zumischsystem. • Strahlrohröffnung immer maximal. • Bevor man das Schaummittel zumischt wartet man bis Wasser aus dem Strahlrohr kommt. • Man wählt die Durchflussmenge im Verhältnis zur Durchflussmenge des Zumischers. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 82
© GROUPE LEADER Polymousse MF: Schwer- und Mittelschaum Schaumadapter für ULTIMATIC und JETMATIC SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE Polymousse BF: Schwerschaum 83
© GROUPE LEADER Schaumadapter für MID-MATIC und MID-FORCE POLYMOUSSE MF POLYMOUSSE BF SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 84
© GROUPE LEADER Der Schwerschaumadapter für Ultimatic ü Es kann an der Schnellangriffshaspel eingesetzt werden, wenn diese mit Schaum versorgt wird. ü Es ist auf dem Strahlrohr beim 52 mm C -Schlauch brauchbar. Ø Achtung : das Strahlrohr auf Vollstrahl stehen lassen SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 85

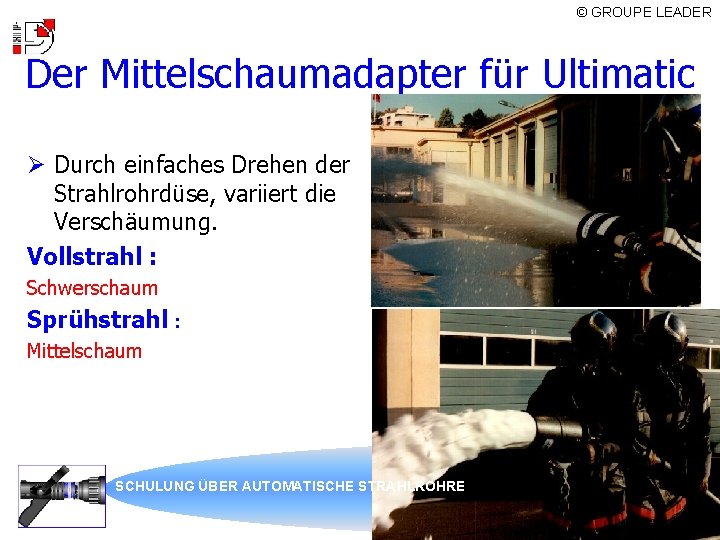

© GROUPE LEADER Der Mittelschaumadapter für Ultimatic Ø Durch einfaches Drehen der Strahlrohrdüse, variiert die Verschäumung. Vollstrahl : Schwerschaum Sprühstrahl : Mittelschaum SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 86
© GROUPE LEADER Gebrauch eines MACH 3 Strahlrohrs als Schaumrohr • Druck am Zumischer: 10 bis 12 bar • Maximal 3 Längen nach dem Zumischer oder 100 bis 120 m mit Zumischsystem. • Strahlrohröffnung immer maximal. • Bevor man das Schaummittel zumischt wartet man bis Wasser aus dem Strahlrohr kommt. • Für die Strahlrohrmodelle Mid-Force und Duo. Jet ermöglicht die Position Niederdruck, große Schaumdurchflussmengen. SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 87
© GROUPE LEADER SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE 88
DANKE SCHULUNG ÜBER AUTOMATISCHE STRAHLROHRE © GROUPE LEADER 89
