Groupe de travail Comptabilité des Liaisons Visite CERN Le 13 avril 2016 CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it

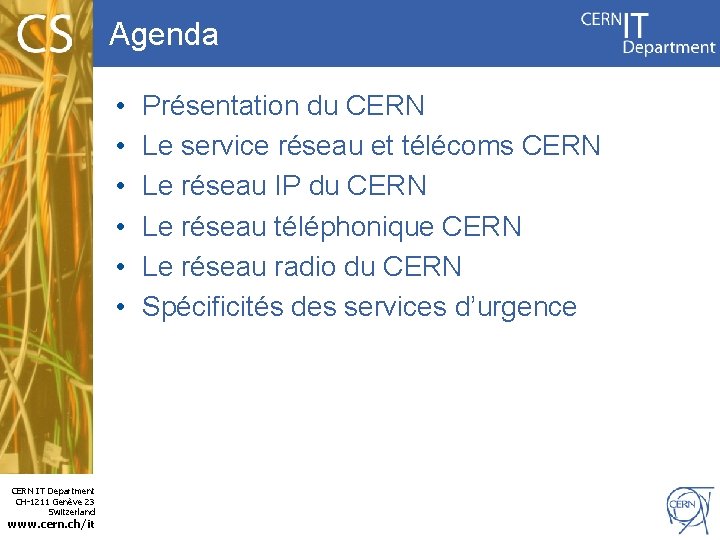

Agenda • • • CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it Présentation du CERN Le service réseau et télécoms CERN Le réseau IP du CERN Le réseau téléphonique CERN Le réseau radio du CERN Spécificités des services d’urgence

Le CERN Objectif : Comprendre la composition de la matière et le fonctionnement de l’univers Instruments : Les accélérateurs et les détecteurs Le CERN : • Organisation internationale européenne Une ville comme Genève pourrait être contenue dans la circonférence de LHC (Large Hadron Collider) Le domaine du CERN : • Fondée en 1954 par 12 pays • > 60 Km 2 • 21 pays membres • La dispersion des sites • Exemple de collaboration internationale • De part et d’autre de la frontière franco-suisse • Laboratoire unique au monde Boson de Higgs CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it LHC

Le LHC • Large Hadron Collider (LHC) – L’accélérateur le plus puissant au monde. . . • Les chiffres clefs : – – 27 km de circonférence 50 m à 175 m sous terre Energie : 450 Ge. V à 7 Te. V(*) L’énergie du faisceau équivaut à l’énergie d’un train roulant à 200 km/h – 1200 aimants supraconducteurs, – 24 Km de cryostat à 1, 9 °K – Un champ magnétique de 8 Tesla (100 000 fois plus fort que le champ magnétique terrestre!) CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it (*) Un Te. V est une unité d'énergie utilisée en physique des particules. 1 Te. V correspond à peu près à l'énergie du mouvement d'un moustique en vol. Ce qui rend le LHC aussi extraordinaire, c'est qu'il concentre l'énergie dans un espace environ mille milliards de fois plus petit qu'un moustique. 9 km de circonférence

Qui travaille au CERN ? • Environ 12, 000 personnes au CERN – ~2, 400 personnels CERN – ~7000 scientifiques de monde entier • Docteurs, Fellows, étudiants, etc. – ~2, 000 Travailleurs de compagnies externes • • Impliqués dans les activités de maintenance Deux prix Nobel pour des physiciens CERN – En 1984, Carlo Rubbia et Simon Van der Meer – En 1992, Georges Charpak • Le lieu où le Web est né – Tim Berners-Lee, inventeur du Web Atlas Détecteur polyvalent 25 m de haut CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it CMS Détecteur polyvalent 12500 tonnes LHCb Matière antimatière 21 m de long Alice Plasma quark-gluon 10 000 tonnes

Le défi technologique IT CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it

Les réseaux IP • Les réseaux IP − − • Trois réseaux distincts avec des routeurs hautes performances − − • − − − − − www. cern. ch/it Plateform permettant aux fournisseurs d’accès internet de s’interconnecter Les chiffres clefs − CERN IT Department CH-1211 Genève 23 Switzerland 180+ Routeurs: Brocade pour le Coeur + HP pour la distribution Cisco pour les pare-feu CIXP (CERN Internet Exchange Point) − • Transport du trafic des données de physique et “traditionnelles” Support de nombreux utilisateurs sur les sites CERN Grande diversité de type d’équipements: Desktops (Windows, Linux, Mac), équipements industriels (PLCs, etc. ) , équipements développés au CERN, etc. Réseau multivendeur basé uniquement sur les standards Première liaison internationale 100 GBps (avec notre centre de calculs à Budapest) -> Bientôt 3 x 100 GBps 200 Gbps de connectivité WAN Coeur: 6 Tb/s de switching 3600+ switches 75’ 000 équipements actifs 400+ starpoints 5’ 000 km de fibres 60 ports 100 GBps 750+ ports 10 Gbps 70’ 000 ports 1 Gigabit

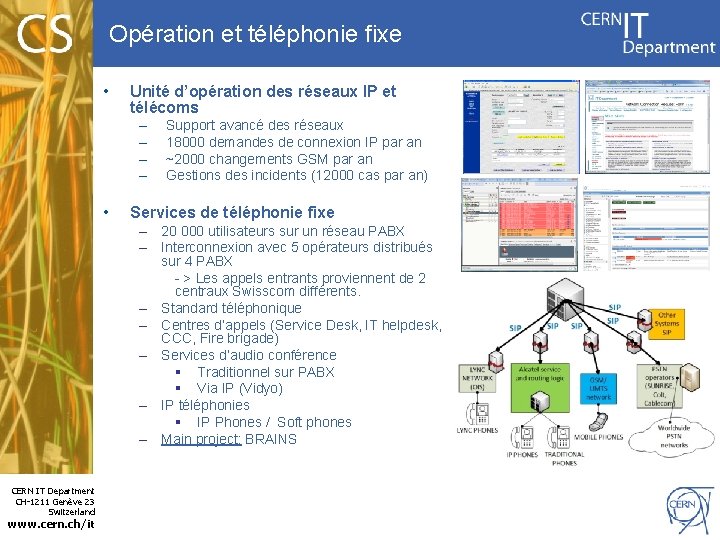

Opération et téléphonie fixe • Unité d’opération des réseaux IP et télécoms ‒ ‒ – – • Support avancé des réseaux 18000 demandes de connexion IP par an ~2000 changements GSM par an Gestions des incidents (12000 cas par an) Services de téléphonie fixe – 20 000 utilisateurs sur un réseau PABX – Interconnexion avec 5 opérateurs distribués sur 4 PABX - > Les appels entrants proviennent de 2 centraux Swisscom différents. – Standard téléphonique – Centres d’appels (Service Desk, IT helpdesk, CCC, Fire brigade) – Services d’audio conférence § Traditionnel sur PABX § Via IP (Vidyo) – IP téléphonies § IP Phones / Soft phones – Main project: BRAINS CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it

Architecture PABX CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it

Les communications mobiles et radios • Services mobiles (GSM/3 G/4 G) – Un contrat unique avec opérateur suisse -> et bientôt un opérateur français – Un VPN fermé pour 5800 mobiles – Appels GSM routés par le PABX CERN – 68 sites radio (51 Swisscom & 17 CERN) – Un APN dédié pour connecter l’intranet – > 50 km cable rayonnant covrant tous les tunnels Câble rayonnant CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it

Le TETRA au CERN • 6 fréquences TETRA – Compatible avec les plans de fréquences suisses et français • • – 3 TBS et 2 switches: e. XTRAS systems de 3 T-Sepura – Installés dans des locaux différents – Avec une infrastructure IP dédiée – Lien backup par faisceau hertzien entre les deux sites principaux Coordination avec les secours français et suisses – 2 IDRs situés sur le château d’eau (Polycom et Antares) – Complément de couverture en surface – Canal K sur le château d’eau Gex Couverture radio en surface: – Surface (400 km 2) – Huit sites JU RA • Architecture redondante Suisse Lac TBS Répéteur France CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it Genève

L’architecture réseau CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it

Le TETRA au CERN • Couverture interne − − • Répétition des fréquences suisses et françaises (TETRAPOL) − CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it Tous les tunnels et expériences (~50 km de câble rayonnant) Pas d’équipement actif en tunnel 21 Repeteurs optique Les signaux des deux TBS principales sont répétés alternativement • Evite les problèmes de chemins multiples pour les signaux Via des IDRs et 2 frequences dédiés 3. 5 km

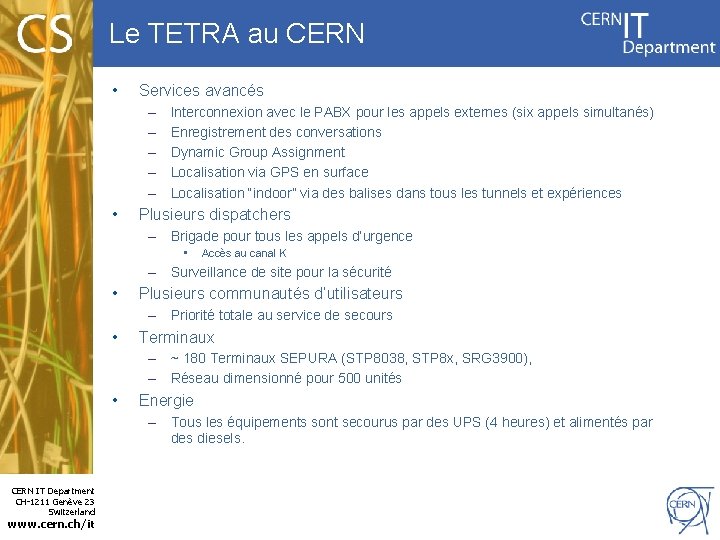

Le TETRA au CERN • Services avancés – – – • Interconnexion avec le PABX pour les appels externes (six appels simultanés) Enregistrement des conversations Dynamic Group Assignment Localisation via GPS en surface Localisation “indoor” via des balises dans tous les tunnels et expériences Plusieurs dispatchers – Brigade pour tous les appels d’urgence • Accès au canal K – Surveillance de site pour la sécurité • Plusieurs communautés d’utilisateurs – Priorité totale au service de secours • Terminaux – ~ 180 Terminaux SEPURA (STP 8038, STP 8 x, SRG 3900), – Réseau dimensionné pour 500 unités • Energie – Tous les équipements sont secourus par des UPS (4 heures) et alimentés par des diesels. CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it

Centre d’appels brigade CERN • Log de tous les appels • Enregistrement de toutes les communications – Voix et radio – Réécoute immédiate et archivage • Redondance maximale – – CERN IT Department CH-1211 Genève 23 Switzerland www. cern. ch/it Raccordement sur trois PABX dans des locaux différents Deux centres d’appels physiquement distincts UPS (2 h) et Diesel sur tous les éléments critiques Accès extérieurs possibles via 4 PABX et 5 opérateurs

Centre d’appels brigade CERN • Appel direct et alarme filaire au décroché Soft PABX A bt 58 Tel. d’urgence en tunnel Affichage du nom Fire brigade (Bt 65) Cat. 3 IP network Soft PABX B bt 513 UTP F. O. www. cern. ch/it Tel B CCC (Bt 874) Système d’alarme Niveau 3 CERN IT Department CH-1211 Genève 23 Switzerland Tel A Soft PABX Bt 866
