Gráficas 1. Normas básicas de la representación gráfica 2. Ajuste de los datos a funciones matemáticas 3. Gráfica de una función lineal (una recta) © Pedro Martínez Fernández Finalizar

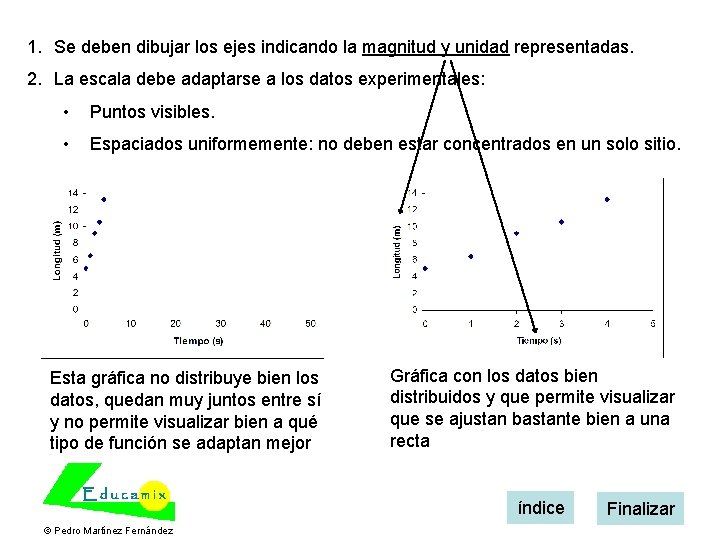

1. Se deben dibujar los ejes indicando la magnitud y unidad representadas. 2. La escala debe adaptarse a los datos experimentales: • Puntos visibles. • Espaciados uniformemente: no deben estar concentrados en un solo sitio. Esta gráfica no distribuye bien los datos, quedan muy juntos entre sí y no permite visualizar bien a qué tipo de función se adaptan mejor Gráfica con los datos bien distribuidos y que permite visualizar que se ajustan bastante bien a una recta índice © Pedro Martínez Fernández Finalizar

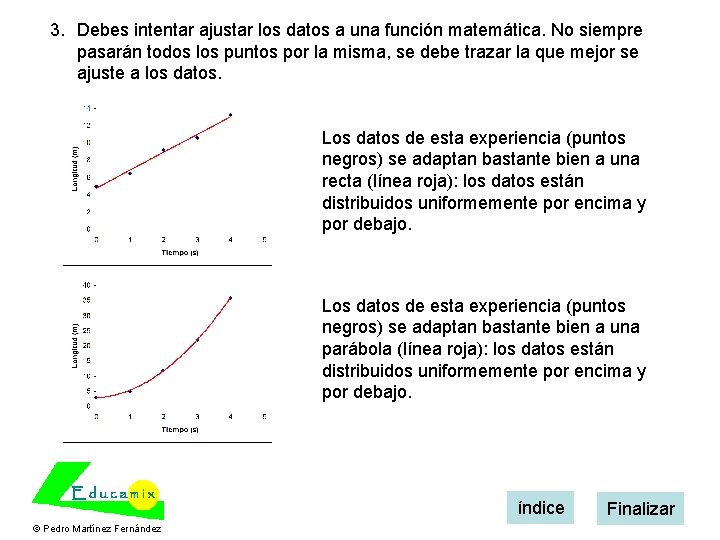

3. Debes intentar ajustar los datos a una función matemática. No siempre pasarán todos los puntos por la misma, se debe trazar la que mejor se ajuste a los datos. Los datos de esta experiencia (puntos negros) se adaptan bastante bien a una recta (línea roja): los datos están distribuidos uniformemente por encima y por debajo. Los datos de esta experiencia (puntos negros) se adaptan bastante bien a una parábola (línea roja): los datos están distribuidos uniformemente por encima y por debajo. índice © Pedro Martínez Fernández Finalizar

Gráfica que se adapta a una función lineal (a una recta) A. Esta gráfica se ajusta a una función matemática del tipo: (x 2, y 2) y = y 0 + k x (una recta) Punto (4, 13) • Donde ‘y 0’ es la ordenada en el origen (punto de corte de la recta con el eje OY). En este ejemplo sería 5. • Donde ‘k’ es lo que se denomina pendiente. En este caso es 2. (x 1, y 1) Punto (0, 5) Cálculo de la pendiente (k): 1. Se cogen dos puntos de la recta separados cierta distancia. 2. Se realiza el siguiente cálculo: B. La función quedaría: y = 5 + 2 x índice © Pedro Martínez Fernández Finalizar
