Grafika 1. Alapfogalmak Összeállította: Juhász Tibor – 2006 –

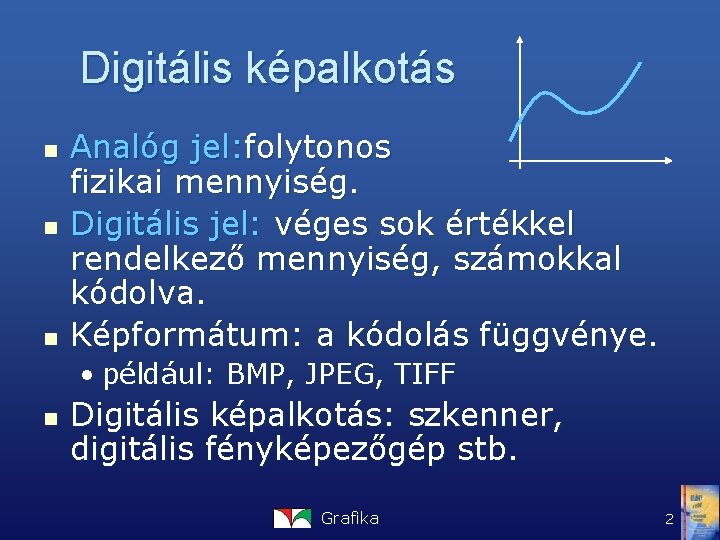

Digitális képalkotás n n n Analóg jel: folytonos fizikai mennyiség. Digitális jel: véges sok értékkel rendelkező mennyiség, számokkal kódolva. Képformátum: a kódolás függvénye. • például: BMP, JPEG, TIFF n Digitális képalkotás: szkenner, digitális fényképezőgép stb. Grafika 2

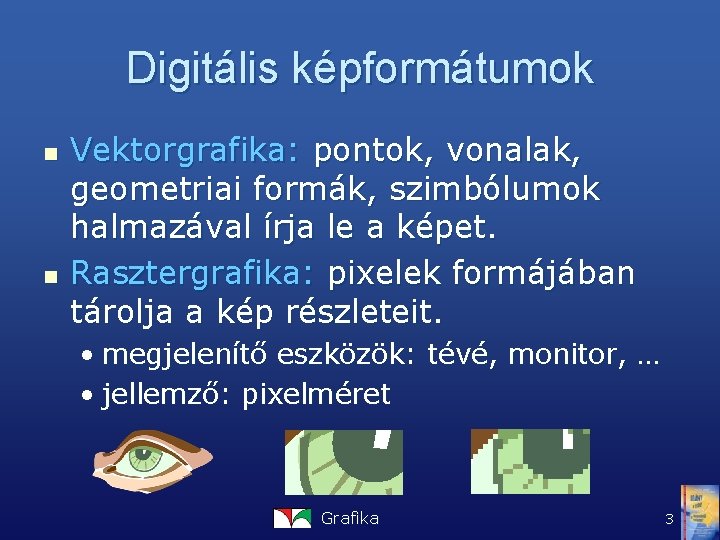

Digitális képformátumok n n Vektorgrafika: pontok, vonalak, geometriai formák, szimbólumok halmazával írja le a képet. Rasztergrafika: pixelek formájában tárolja a kép részleteit. • megjelenítő eszközök: tévé, monitor, … • jellemző: pixelméret Grafika 3

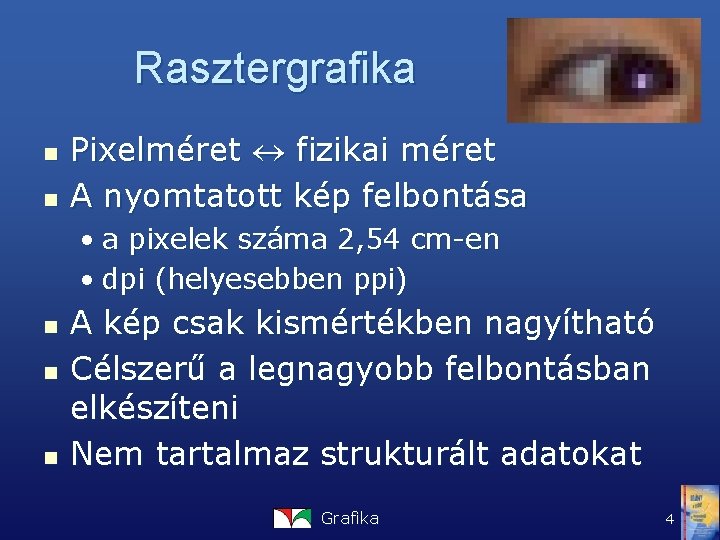

Rasztergrafika n n Pixelméret fizikai méret A nyomtatott kép felbontása • a pixelek száma 2, 54 cm-en • dpi (helyesebben ppi) n n n A kép csak kismértékben nagyítható Célszerű a legnagyobb felbontásban elkészíteni Nem tartalmaz strukturált adatokat Grafika 4

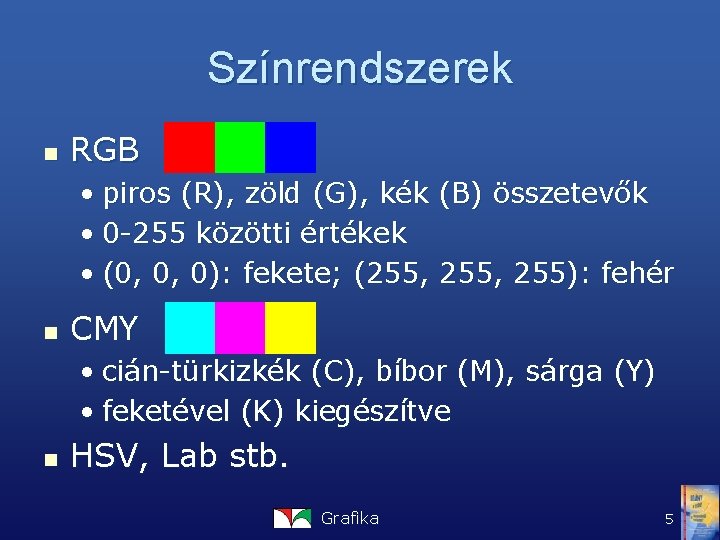

Színrendszerek n RGB • piros (R), zöld (G), kék (B) összetevők • 0 -255 közötti értékek • (0, 0, 0): fekete; (255, 255): fehér n CMY • cián-türkizkék (C), bíbor (M), sárga (Y) • feketével (K) kiegészítve n HSV, Lab stb. Grafika 5

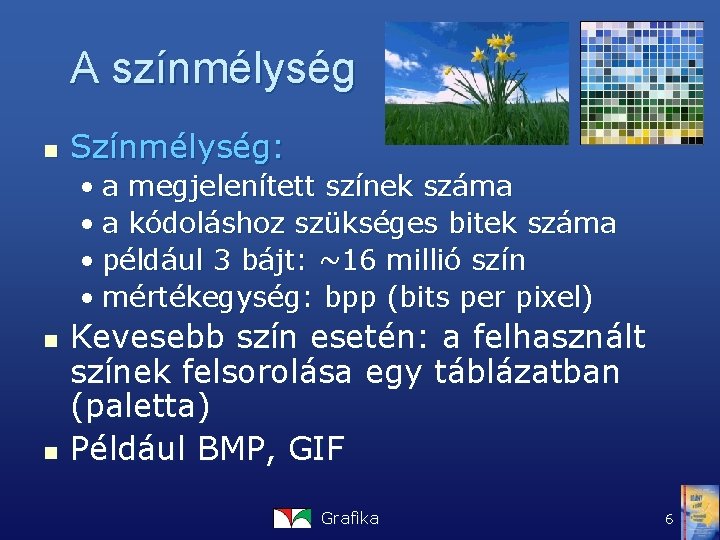

A színmélység n Színmélység: • a megjelenített színek száma • a kódoláshoz szükséges bitek száma • például 3 bájt: ~16 millió szín • mértékegység: bpp (bits per pixel) n n Kevesebb szín esetén: a felhasznált színek felsorolása egy táblázatban (paletta) Például BMP, GIF Grafika 6

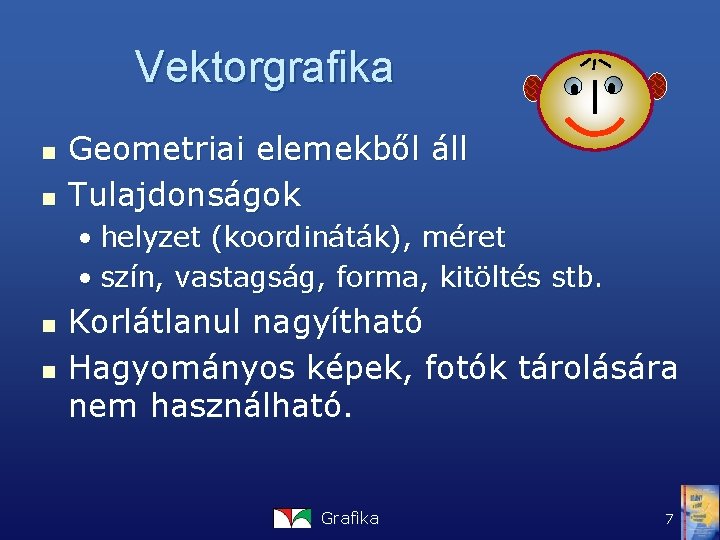

Vektorgrafika n n Geometriai elemekből áll Tulajdonságok • helyzet (koordináták), méret • szín, vastagság, forma, kitöltés stb. n n Korlátlanul nagyítható Hagyományos képek, fotók tárolására nem használható. Grafika 7

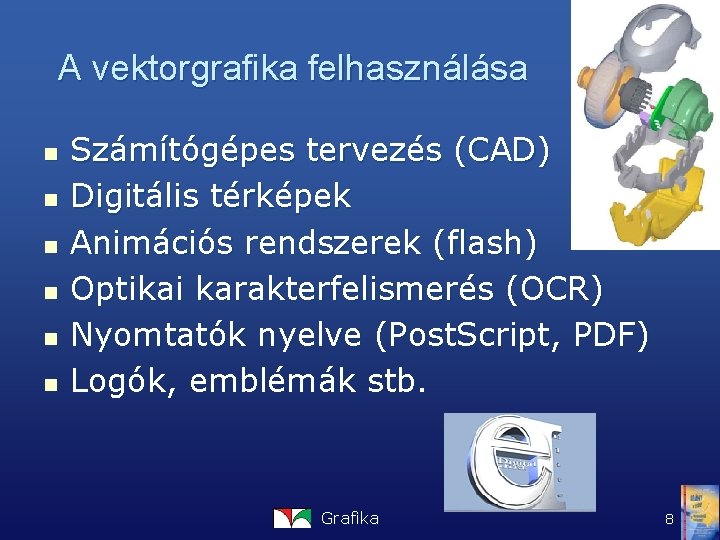

A vektorgrafika felhasználása n n n Számítógépes tervezés (CAD) Digitális térképek Animációs rendszerek (flash) Optikai karakterfelismerés (OCR) Nyomtatók nyelve (Post. Script, PDF) Logók, emblémák stb. Grafika 8

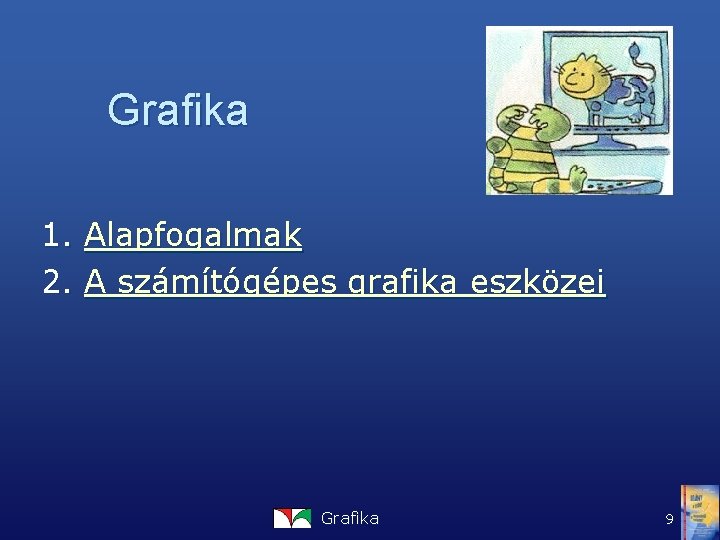

Grafika 1. Alapfogalmak 2. A számítógépes grafika eszközei Grafika 9
