Grafik pembentukan Chart Membuat grafik ada dua cara

• Grafik & pembentukan Chart Membuat grafik ada dua cara penempatan : 1. Menempatkan grafik pada lembar kerja bersamaan dengan datanya , dengan dapat menampilkan data dan grafik sekaligus pada saat yang sama. 2. Menempatkan grafik pada lembar grafik yang terpisah dari lembar kerja data. Membuat Grafik dengan Chart Wizard Ms-Excel menyediakan tombol toolbar Chart Wizard yang akan memandu dalam membuat grafik. Menggunakan Tombol Toolbar : Toolbar Perintah Chart Wizard Keterangan Untuk membuat grafik dengan menggunakan panduan dr MS-Excel cara ini

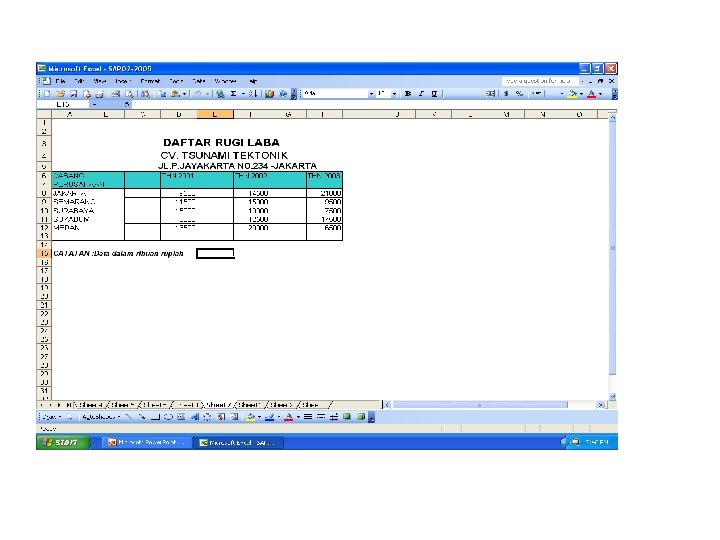

Untuk membuat dan menempatkan grafik pada lembar kerja Microsoft Excel dengan menggunakan tombol toolbar Chart Wizard, dengan langkah sbb: 1. Sorotkan range data yang akan dibuat grafiknya, sebagai contoh akan disorot range A 6: H 12 Catatan : Range data yang akan disorot bisa mencakup datanya saja atau bisa juga dengan mengikutsertakan judul baris dan kolomnya. 2. Klik tombol toolbar Chart Wizard. Kotak dialog Chart Wizard – Step 1 of 4 – Chart Type akan ditampilkan. Lihat gambar berikutnya :

Gambar Grafik :

Pada tayangan gambar diatas , adalah Kotak dialog Chart Wizard –Step 1 of 4 –Chart Type –Tab Standard Types. 1. Pada kotak dialog tersebut Klik Tab Standard Types , kemudian lakukan pemilihan berikut ini : ► Pada Kotak daftar pilihan Chart Type , pilih dan klik jenis tampilan grafik yang diinginkan. ► Pada kotak pilihan Chart Sub-Type , pilih dan klik format tampilan grafik yang diinginkan. ► Untuk melihat contoh tampilan grafik , klik dan tahan tombol mouse pada tombol perintah Press and hold to view sample. Bila merasa tidak puas dengan tampilan grafik standard, kita dapat memilih jenis tampilan grafik lain , dengan cara meng klik Tab Custom Types. Lihat gambar tayangan berikutnya.

Pada Tab Custom Types ini , dapat memilih jenis tampilan grafik lain yang sudah jadi sesuai dengan keinginan kita. Setelah melakukan pemilihan , klik tombol perintah NEXT >.

Kotak dialog Chart Wizard – Step 2 of 4 – Chart Source Data akan ditampilkan lihat gambar berikutnya :

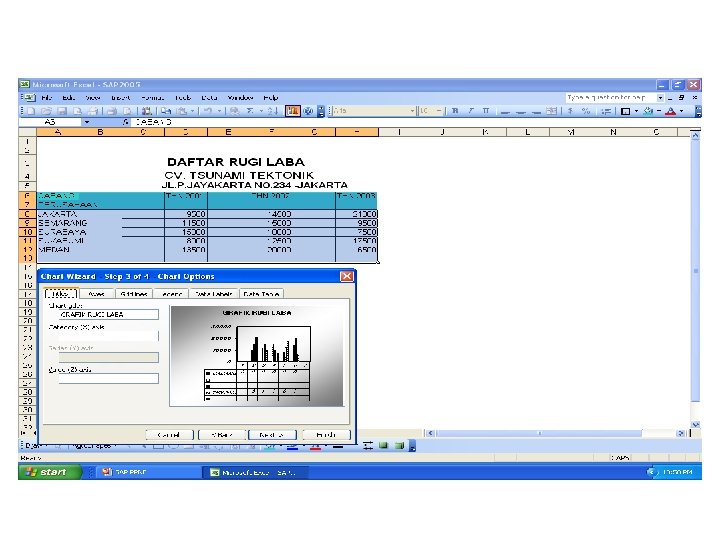

1. Pada kotak dialog tersebut klik tab Data Range, kemudian lakukan pemilihan berikut ini : > Pada kotak isian Data Range , tentukan range data yang diinginkan, dengan cara klik tombol pemilihan range ( tombol collapse dialogs). > Pada Series in , beri tanda atau klik salah satu tombol pilihan untuk pengambilan data series yang akan digunakan, pilih berdasarkan kolom atau baris. Bila dibutuhkan dapat menentukan dan mengatur lebih lanjut pengambilan data series, dengan cara klik tab Series. Setelah melakukan pemilihan, klik tombol perintah Next >. Kotak dialog Chart. Wizard – Step 3 of 4 –Chart Options akan ditampilkan pada tayangan berikut :

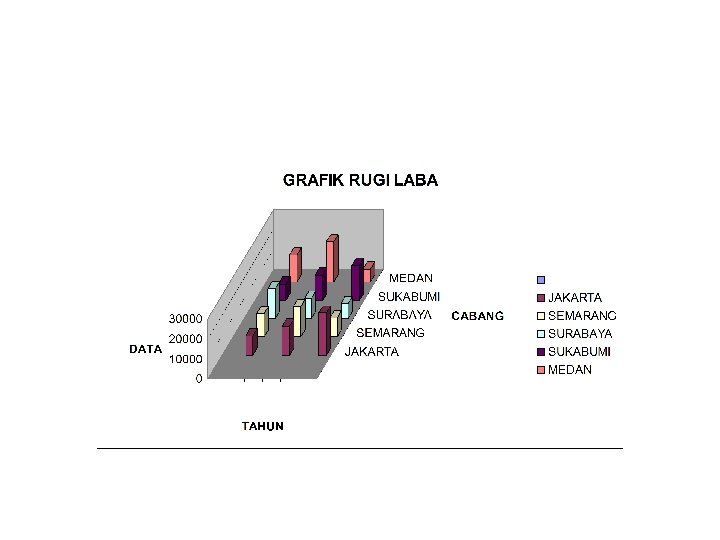

1. Pada kotak dialog tersebut, lakukan pemilihan dan pegisian berikut ini : > Tab Titles, digunakan untuk membuat judul grafik. Lihat tayangan grafik diatas. - Chart title, diisi dengan judul grafik yang kita inginkan. - Category (X) axis, diisi dengan judul untuk sumbu [X]. - Series (y) axis, diisi dengan judul untuk sumbu [Y]. - Value (Z) axis, diisi dengan judul untuk sumbu [Z]. > Tab Axes, digunakan untuk mengatur judul sumbu (axis), kemudian dapat mengatur apakah judul sumbu Category (X) axis, series (Y) axis dan Value (Z) axis akan ditampilkan atau tidak. Perhatikan tayangan grafik berikutnya:
