V. GRAFIK FUNGSI TRIGONOMETRI Untuk menggambar grafik fungsi sinus, grafik cosinus, dan grafik tangen dapat pergunakan Nilai-nilai fungsi untuk masing-masing sudut A. Fungsi sinus dan Grafik Sinus Fungsi sinus (fx) = sin x dan grafiknya dinyatakan sebagai y = sin x, dengan x dalam derajat atau radian. Sifat-sifat fungsi sinus f(x) = sin x: Ke Menu Utama Selanjutnya
x 00 30° 45° 60° 90° 120° 135° 150° 180° 210° 225° 240° 270° 300° 315° 330° 360° y y=sin x o° Ke Menu Utama • 30° • 60° • 90° 120° • • • 150° 180° • • 210° 240° • • 270° 300° 330° 360° Sebelumnya x
B. Fungsi Cosinus dan grafik Cosinus Fungsi sinus (fx) = cos x dan grafiknya dinyatakan sebagai y = cos x, dengan x dalam derajat atau radian. Sifat-sifat fungsi cosinus f(x) = cos x: Ke Menu Utama Selanjutnya
x 00 30° 45° 60° 90° 120° 135° 150° 180° 210° 225° 240° 270° 300° 315° 330° y o° Ke Menu Utama 360° y= cos x • 30° • 60° • • • 90° 120° 150° 180° 210° 240° 270° 300° 330° • 360° Sebelumnya x

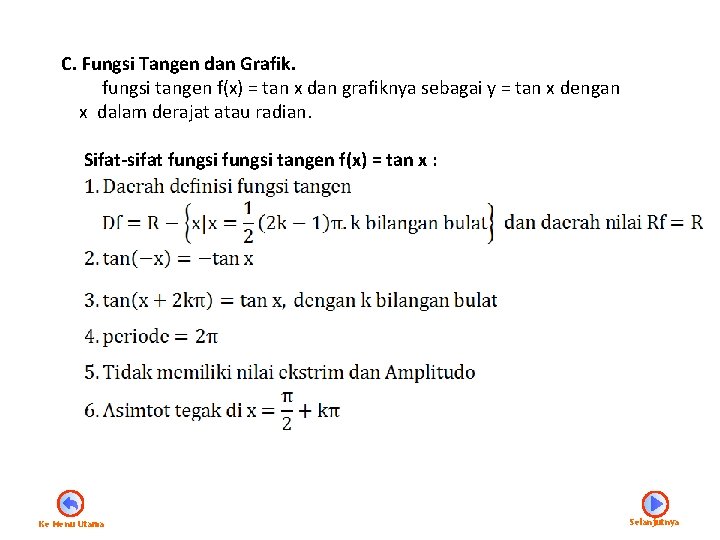

C. Fungsi Tangen dan Grafik. fungsi tangen f(x) = tan x dan grafiknya sebagai y = tan x dengan x dalam derajat atau radian. Sifat-sifat fungsi tangen f(x) = tan x : Ke Menu Utama Selanjutnya
x 00 30° 45° 60° 120° 90° 135° 150° 180° 210° 225° 240° 315° 330° • 45° • • 60° 90° • 120° • 135° • 150° • 180° • 210° • 225° • • 240° 270° • 300° • 315° • 330° • 360° • x ~ 270° 300° ~ y Asimtot tegak o° 30° Asimtot tegak Ke Menu Utama Sebelumnya 360°
D. Tranlasi Grafik Fungsi Trigonometri dalam menentukan grafik fungsi trigonometri selain menggunakan tabel dapat pula menggunakan cara tranlasi (pergeseran) grafik fungsi trigonometri. I. Tranlasi Horizontal Fungsi-fungsi trigonometri baku f(x)=sin x, f(x)= cos x, dan f(x)=tan x. maka grafik fungsi f(x – h) diperoleh dari grafik fungsi f(x) yang ditranlasikan sejauh h satuan arah horizontal ke kanan. sedangkan grafik fungsi f(x +h) diperoleh dari grafik Fungsi f(x) yang tranlasikan sejauh h satuan arah horizontal ke kiri. Agar lebih jelas lihat gambar grafik dibawah ini ! Misal , grafik y=cos (x + 90°) dan grafik y=cos(x - 90°), !jika dilihat dari bentuk fungsi §y=cos (x+90°), adalah hasil tranlasi kekiri sejauh 90° dari fungsi y=cos 90° (warna hijau). §y=cos (x – 90°), adalah hasil tranlasi kekanan sejauh 90° dari fungsi y=cos 90° (warna kuning) y=cos x 1 y=cos(x-h) -90° 0° -1 Ke Menu Utama 90° 180° 90° 270° 360° y=cos(x+h) 90° Selanjutnya
II. Tranlasi Vertikal misalkan k adalah bilangan real positif yang tidak sama dengan nol dan f(x) adalah grafik-grafik fungsi trigonometri baku maka: a. Grafik fungsi f(x) + k, diperoleh dari grafik fungsi f(x) yang ditranlasikan sejauh k satuan arah vertikal keatas b. Grafik fungsi f(x) – k , diperoleh dari grafik fungsi f(x) yang ditranlasikan sejauh k satuan arah vertikal ke bawah. y f(x)+k k f(x)-k x Agar lebih jelas perhatikan contoh dibawah ini! Ke Menu Utama Sebelumnya Selanjutnya
III. Komposisi Dua Tranlasi berurutan 2 • y y=sin (x-30°)+1 1 • • 30° 0° 30° - 1 • Ke Menu Utama • 60° • 90° • 150° • 180° • 240° • 270° y=sin (x-30°) • 330° • 360° x y=sin x Sebelumnya Selanjutnya
IV. Grafik fungsi trigonometri f(x) = a sin x grafik fungsi y = a sin x, dengan a ⋲ R dan a ≠ 0, dapat diperoleh dari Grafik fungsi baku f(x)=sin x, dengan cara mengalikan ordinat tiap titik pada grafik fungsi f(x)=sin x, dengan bilangan a sedangkan absisnya tetap. periode grafik fungsi f(x)= a sin x sama dengan periode grafik fungsi f(x) = sin x, yaitu 2�� (360°). V. Grafik fungsi trigonometri f(x)=a cos x grafik fungsi y = a cos x, dengan a ⋲ R dan a ≠ 0, dapat diperoleh dari Grafik fungsi baku f(x)=cos x, dengan cara mengalikan ordinat tiap titik pada grafik fungsi f(x)=cos x, dengan bilangan a sedangkan absisnya tetap. periode grafik fungsi f(x)= a cos x sama dengan periode grafik fungsi f(x) = cos x, yaitu 2�� (360°). VI. Grafik fungsi trigonometri f(x)=a tan x grafik fungsi y = a tan x, dengan a ⋲ R dan a ≠ 0, dapat diperoleh dari Grafik fungsi baku f(x)=tan x, dengan cara mengalikan ordinat tiap titik pada grafik fungsi f(x)=tan x, dengan bilangan a sedangkan absisnya tetap. periode grafik fungsi f(x)= a tan x sama dengan periode grafik fungsi f(x) = tan x, yaitu 2�� (360°). Agar lebih jelas lihat contoh di bawah ini…………. ! Ke Menu Utama Sebelumnya Selanjutnya
Contoh. Gambarlah grafik fungsi f(x)= ½ sin x dan f(x) = -2 sin x dalam Interval 0°≤ x ≤ 360° Cara I. menggunakan tabel. x Cara II. 00 30° 60° 90° 120° a. Untuk nilai-nilai x sama, ordinat pada grafik fungsi f(x)=½ sin x Sama dengan ½ kali ordinat pada setiap Titik grafik fungsi f(x) = sin x. b. Untuk nilai-nilai x sama, ordinat pada grafik fungsi f(x)= -2 sin x Sama dengan -2 kali ordinat pada setiap Titik grafik fungsi f(x) = sin x. Ke Menu Utama 150° 180° 210° 240° 270° 300° 330° 360° y x 0° 30° 60° 90° 120 150° 180° 210° 240° 270° 300° 330° 360° Sebelumnya Selanjutnya
VII. Grafik fungsi f(x) = sin kx. f(x) = cos kx dan f(x) = tan kx. Grafik fungsi f(x) = sin kx dengan a⋲ R dan a≠ 0 dapat diperoleh dari grafik fungsi trigonometri f(x) = sin x. dengan cara periode grafik fungsi f(x)=sin kx yaitu : periode grafik fungsi f(x) = sin kx, berlaku juga untuk grafik fungsi f(x)=cos kx, dan f(x)=tan kx. Contoh : Buatlah sketsa grafik fungsi f(X) = sin 2 x, pada interval 0°≤ x ≤ 360° Solusi : grafik fungsi f(x) = sin 2 x, memiliki periode Artinya pada absis 180° terjadi satu gelombang atau pada interval 0°≤ x ≤ 360° Terdapat dua gelombang. 1 Gelombang 0° Ke Menu Utama 45° 90° 135° 180° 225° 270° 315° 360° Sebelumnya
