Gradjevinski fakultet Beograd Merenja u hidrotehnici Veba 7
Gradjevinski fakultet Beograd Merenja u hidrotehnici Vežba 7: Merenje protoka u kanalu traserkom metodom baziranom na merenju provodnosti Nikola Janićijević 537/14
• Cilj vežbe • Kalibracija sonde za merenje • Postavka aparature i mernih objekata na terenu • Način merenja • Rezultati merenja i njihova obrada • Zaključak
• Određivanje protoka korišćenjem kuhinjske soli Na. Cl • Primenjena je metoda integracije koncentracije u vremenu C C 0 t
• Priprema rastvora koncentracije 3 gr/l • Kako se dobija bazna elektroprovodnost Ecb • Dodavanje 1 ml pripremljenog rastvora
Kalibraciona kriva sonde za merenje 55 50 45 C [mg/L] 40 35 30 25 20 15 10 5 0 380 400 420 440 460 EC [μS/cm] 480 500 520
• Neprecizno korišćenje pipete • Loše napravljen rastvor soli • Pogršno izmerena količina vode

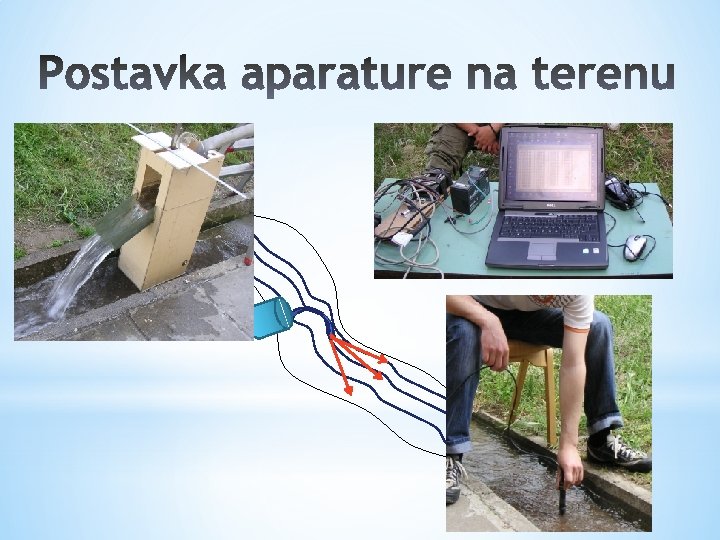

• Pre početka merenja treba: • Isprogramirati sondu • Proceniti protok • Odmeriti količine trasera • Tok merenja: • Upušta se pripremljeni rastvor izmedju preliva i sonde • Podaci se prikupljaju na računaru i prati se da li postoji talas povećane elektroprovodnosti
Rezultati merenja elektroprovodnosti 1. 20 EC [m. S/cm] 1. 00 0. 80 0. 60 0. 40 0. 20 0. 00 200. 00 400. 00 600. 00 t [s] 800. 00 1000. 00 1200. 00
Način bacanja Nerastvorena Rastvorena M[g] 30 30 50 50 70 70 Ic [g s/L] 26, 55 23, 17 56, 19 34, 43 69, 62 21, 04 Q [ L/s ] 1, 13 1, 30 0, 89 1, 45 1, 01 3, 33
• Metoda je jako osetljiva na greške • Jako je bitan izbor mernog mesta • Konstantna bazna elektropovodljivost • Najupotrebljivija je za planinske tokove • Jednostavno se dolazi do protoka • Metoda je jako ekonomična
l a v H n a i j n ž a p a ! ! !
