Gépjárművek felépítese I. A gépjárművek aktív és passzív biztonsági berendezései Az utasok kényelmét szolgáló berendezések Készítette: Rácz Zoltán Bicsak Péter

Aktív biztonsági berendezések: Azok a konstrukciók és segédberendezések, amelyek a baleset megelőzését és elhárítását segítik, aktív biztonsági berendezéseknek tekinthetők • Fékrendszer • Megfelelő mintázatú, jó állapotú gumiabroncs • Helyesen beállított fényszórók, tükrök • Stb.

Passzív biztonsági berendezések: Ütközés során a baleset káros következményeit mérséklik • • Biztonsági kocsitest Biztonsági övek Légzsákok Biztonsági kormányoszlop Biztonsági szélvédő üvegek Kocsi nem kiálló külső díszei, kilincsek Stb.

Biztonsági kocsitest A kocsitest kialakítása során az utasteret határoló tartókat, kereteket merevítik. Az ütközéskor a mozgási energia nagy részét az orr- ill. hátsó része nyeli el, miközben az utastér kevésbe roncsolódik, így védi a járműben tartózkodók épségét.

Biztonsági kocsitest kialakítása

VW EOS borulás védelme

Biztonsági övek Célja: az ütközés pillanatában megakadályozza a járműben utazók mozgását • Mechanikus övfeszítő • Elektromos működésű övfeszítő

Mechanikus övfeszítő Nincs szükség vezérlésre Feszítése lehet: mechanikus pirotechnikai Ábra: gázgenerátor által a vetőcsőből kivetett csapágygolyó „adag”

Elektromos övfeszítő Vezérlésre van szükség, ami a légzsákokat is működésbe hozza

Légzsákok A biztonsági öv mellett a másik legfontosabb védelmi berendezés. A kettő együttes használata védheti meg az utast. Többféle változata: - vezetőoldali - vezető- és utas oldali - függönylégzsák, láb/térdlégzsák - fejlégzsák - stb.

Működése: Vezérlőegység vezérli, és az ütközés pillanatától számítva 612 ms elteltével felfújódnak a légzsákok. Lassulás érzékelő robbantja ki a légzsákot. (további berendezéseknek ad jelet)

Biztonsági kormánykerék és oszlop Ütközéskor gyakran előfordul, hogy a kormányoszlop felsérti a vezető mellkasát. Ezért a kormánykereket homorúra hajlítják, valamint tengelyirányban ütés hatására meg tud billenni. Nagyobb ütközéskor az egész kormánymű elmozdulhat az utastér felé. Itt van szerepe a biztonsági kormányoszlopnak.

A kormányoszlop hosszváltozását teszi lehetővé • Dupla kardáncsuklós • Menesztő tárcsás • Energia elnyelő közbetétes

Duplakardáncsuklós Képen: Passat kormányrúd Középvonala kitér a kormánykerék tengelyének középvonalától.

Menesztő tárcsás Két részre osztja a kormányrudat. Ütközéskor a kormánygéphez csatlakozó rúd a kormánykerék rúdja mellé csúszik, így további erőátadás.

Energiaelnyelő közbetét A rúdba ez az ún. energia elnyelő közbetét van beszerelve. Ez a közbetét deformálódik, így az ütközési energia kisebb hányada lökődik a kormánykerék felé. (Pl. Opel személyautókban)

Biztonsági szélvédő Szerepe, hogy töréskor a szétrepülő szilánkok ne okozzanak sérülést. Kétféle: - ragasztott, többrétegű üveg: fóliával ragasztják össze, ez tartja egyben a szilánkokat - egyrétegű, edzett üveg: a felületen nyomó, a belsejében húzófeszültség ébred

Kocsi nem kiálló elemei, díszei Ne okozzon még felesleg sérüléseket például a kezelőszerkezetek stb.

Az utasok kényelmét szolgáló berendezések A vezető tevékenységének könnyítése és az utasok kényelmének érdekében szerelik be a gépjárművekbe. Általában márka és vételár kérdése, hogy milyen felszerelt az autó.

Klímaberendezés Ma már általában szériafelszereltség

A klímaberendezés működési módja: Meleg időben a jó közérzet érdekében a hőmérsékletet megfelelő értéken tartsuk, a hő egy részét le kell szivattyúzni. A hűtőközeg a hőszállító eszköz. Három fő egysége: - klímakompresszor - klímahűtő - elpárologtató

Klímaberendezés részei:

A hűtőközeg Eddig hűtőközegként az ún. R 12. Viszont ma már az autóiparban nem használhatók fluor-klór-szén-hidrogéneket. Ezért az ún. R 134 a hűtőközeget alkalmazzák.

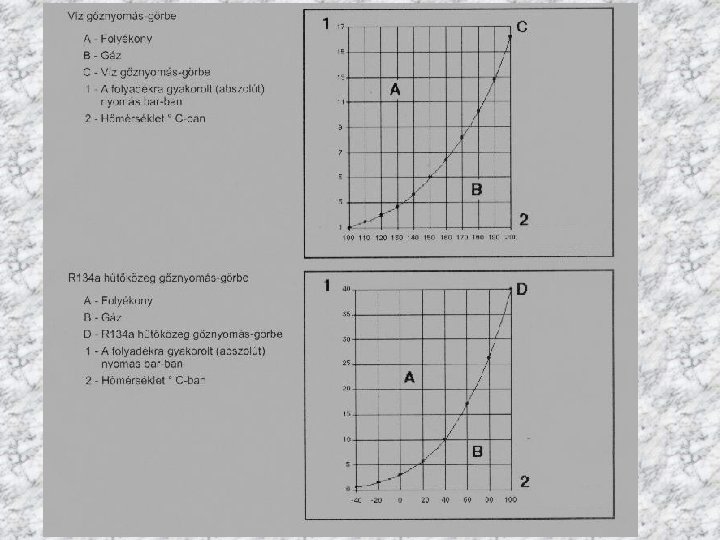

R 134 a hűtőközeg fizikai adatai: • • • Kémiai képlet: CH 2 F-CF 3 vagy CF 3 -CH 2 F Kémiai megnevezés: Tetrafluoretán Forráspont 1 bar-nál: -26, 5 o. C Dermedési pont: -101, 6 o. C Kritikus hőmérséklet: 100, 6 o. C Kritikus nyomás: 40, 56 bar (abszólut)

Kezelőszerv Képen: 2 zónás További változatai: - 4 zónás - digitális

Ülésfűtés Kapcsoló megnyomásával fűthetőek az ülések, általában az első két ülés fűthető, nagy kategóriás autóknál a hátsó ülések is fűthetők, valamint ülésszellőztetéssel kombinálható. Szénszálak fűtik az ülést.

Berendezései

Állófűtés Személyautókban inkább a nagyobb kategóriákat szerelik, ritkább esetben a márkás, kis kategóriákat is. Álló motornál képes az utastér fűtésére, dízel üzemanyaggal működik. Ugyanígy működik a kiegészítő fűtés, de az a motor melegítését szolgálja.

Állófűtés berendezései

Parkolássegítő Fény- és hangjelzéssel tájékoztatja a vezetőt az autót körülvevő tárgyak közelségéről. 15 km/h sebesség alatt aktív, előremenetben csak az elől, hátramenetben elől-hátul be van kapcsolva. 15 -20 cm távolságnál jelzi a megállás szükségességét.

Külső érzékelők

Tempomat Sebesség rögzítésére szolgál. A sebesség- váltótól kapja a jelet, domborzati viszonytól függően szabályozza a fordulatszámot. Fék- és kuplungpedál automatikusan oldja. Automata váltónál a váltást is elvégzi, ha szükséges.

Elektromos ülés, ablak, tükrök Ezek mozgatását gombnyomással elektronikusan tudjuk kezelni, ma már elég elterjedten alkalmazzák sok típusnál.

Kezelése, elhelyezése

Fémfóliás szélvédőfűtés Pl. : VW Phaeton Nem levegővel, hanem a szélvédőbe integrált fémfólia segítségével fűti. - 1000 W teljesítmény szükséges, feszültséget kell növelni - ezt DC/DC átalakító segítségével tudják előállítani (12 V-ot, kb. 42 V-ra növeli)
