GOVERNO DO ESTADO DE PERNAMBUCO ESCOLA TÉCNICA ESTADUAL MARIA EDUARDA RAMOS DE BARROS Tecnologias Atuais de Redes IPV 4 Classe C Curso Técnico em Redes de Computadores Professor Emerson Felipe Módulo II
Redes – Como calcular sub-redes? IP de classe “C” IP 192. 168. 0. X ip de host ip de rede MÁSCARA DE SUB-REDE 255. 0 IIIIIIII. 0000
Vamos relembrar 27 26 25 24 23 22 21 20 128 64 32 16 8 4 2 1 l l l l 0 0 0 0

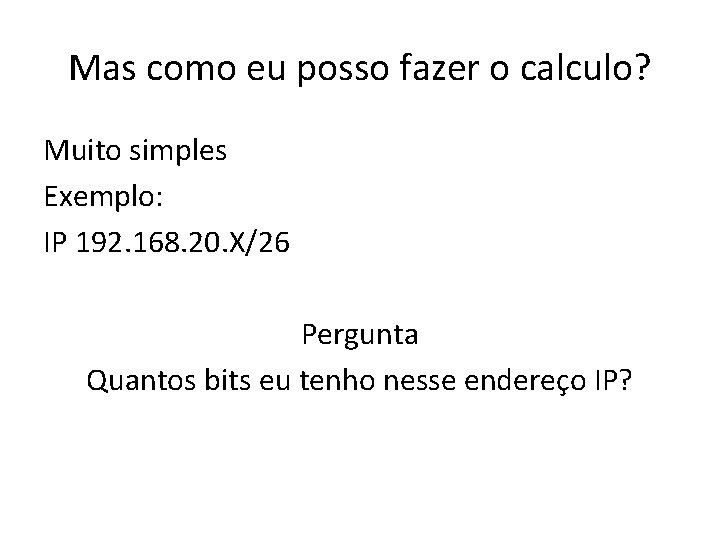

Mas como eu posso fazer o calculo? Muito simples Exemplo: IP 192. 168. 20. X/26 Pergunta Quantos bits eu tenho nesse endereço IP?
192. 168. 20. X/26 Bits llllllll. ll 000000 26 BITS LIGADOS 6 BITS DESLIGADOS Agora vamos calcular
Fórmula Para calcular o número de sub-redes 2 N (N é o número de bits ligados) Para calcular o número de hots (ips válidos) 2 H (H é o número de bits desligados)
Vamos fazer o exemplo 192. 168. 20. X/26 Bits llllllll. ll 000000 26 BITS LIGADOS 6 BITS DESLIGADOS 22 = 4 sub-redes 26 = 64 hosts 26 -2 = 64 -2 = 62 ips válidos
Vamos ver como fica na prática Tabela de sub-redes Rede - Broadcats 0 - 63 64 ips 64 - 127 64 ips 128 - 191 64 ips 192 - 255 64 ips As 4 sub-redes
E agora como faço para descobrir a máscara de sub-rede? Também muito simples, vamos voltar para a Tabela. 27 26 25 24 23 22 21 20 128 64 32 16 8 4 2 1
E agora como faço para descobrir a máscara de sub-rede? Quantos bits foram utilizados? 27 26 25 24 23 22 21 20 128 64 32 16 8 4 2 1 l l 0 0 0 Agora vamos calcular 128 +64 192 A máscara das sub-redes será 255. 192
Finalizando O IP 192. 168. 20. X/26 Possui: 4 sub-redes de até 64 hots, sendo o 1º IP de rede o último de broadcast e sendo num total de 62 Ips válidos.
O processo é o mesmo para calcular ips de classe A e B, a única diferença é o calculo é maior.
Problema Vamos imaginar que eu trabalho numa empresa que foi contratada pela prefeitura do município X para interligar todas as escolas do município em rede, mas com o máximo de segurança.
Problema O município X possui 8 escolas: Escola Maria Joaquina - 27 computadores Escola Dilma Roussef - 25 computadores Escola Rachel Tomas - 21 computadores Escola Embrião Tavares – 27 computadores Escola Silva & Silva – 29 computadores Escola Formiga Souza – 18 computadores Escola Maria de Fátima – 22 computadores Escola Armadinejá Lakaio – 24 computadores
Eu poderia colocar todas com a máscara 255. 0? Escola Maria Joaquina – 255. 0 – 254 ips Escola Dilma Roussef – 255. 0 – 254 ips Escola Rachel Tomas - 255. 0 – 254 ips Escola Embrião Tavares – 255. 0 – 254 ips Escola Silva & Silva – 255. 0 – 254 ips Escola Formiga Souza – 255. 0 – 254 ips Escola Maria de Fátima – 255. 0 – 254 ips Escola Armadinejá Lakaio – 255. 0 – 254 ips
Desperdício de IPs Escola Maria Joaquina – 254 -27= 227 ips Escola Dilma Roussef – 254 -25= 229 ips Escola Rachel Tomas – 254 -21= 233 ips Escola Embrião Tavares – 254 -27= 227 ips Escola Silva & Silva – 254 -29= 225 ips Escola Formiga Souza – 254 -18= 236 ips Escola Maria de Fátima – 254 -22= 232 ips Escola Armadinejá Lakaio – 254 -24= 230 ips Somando num total de 1839 ips sem uso.
E ai? Como podemos fazer? Agora é com vocês!!!

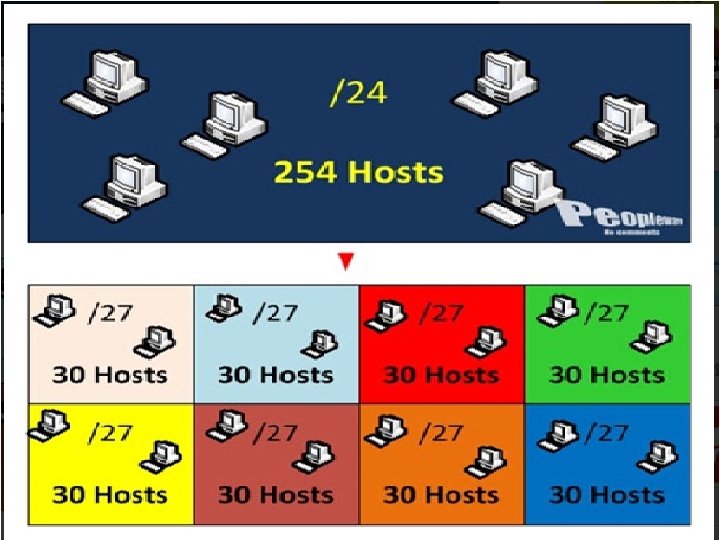

Tabela da máscara /27

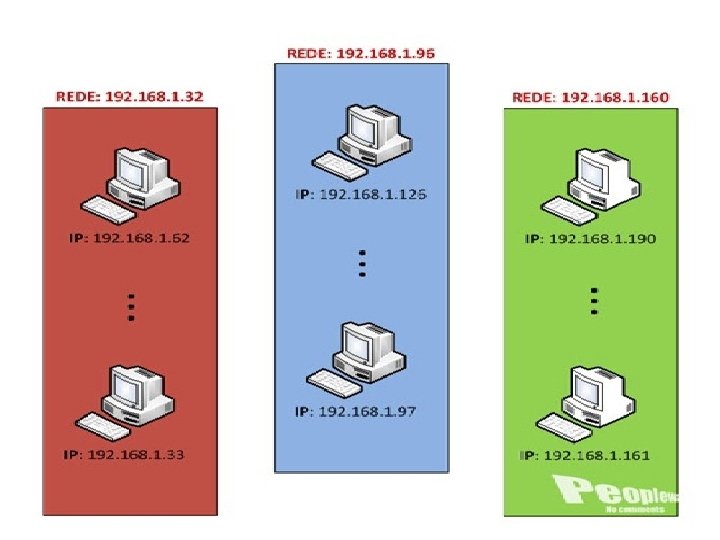

Sub-redes Depois de fazer o cálculo das sub-redes podemos proceder. Lembramos que para o cenário-exemplo mostrado neste slide não existe nenhum roteador (para possibilitar a comunicação entre máquinas de sub-redes diferentes), resumindo apenas as máquinas da mesma sub-rede se comunicarão.
Só lembrando As configurações de rede podem ser obtidas automaticamente via DHCP (ou seja, existe na rede um servidor de DHCP que distribui ips da rede ao cliente) ou podemos configurar manualmente
Atividade em sala de aula 1º) Qual o máximo de bits que eu posso usar? 2º) Será que posso usar esse octeto abaixo? Explique o porquê de sua resposta. Ex. : llllllll. lllllll 0 3º) IP 200. 10. X, divida em 16 sub-redes e descreva a máscara de sub-redes, quantidade de hosts em cada sub-rede e faça uma tabela completa.
Dúvidas
GOVERNO DO ESTADO DE PERNAMBUCO ESCOLA TÉCNICA ESTADUAL MARIA EDUARDA RAMOS DE BARROS Tecnologias Atuais de Redes Revisão IPV 4 Curso Técnico em Redes de Computadores Professor Emerson Felipe Módulo II
